Арбалет своими руками
Будем рукожопить арбалет. Серьёзный, не для баловства.
Чтоб сделать арбалет нам понадобится деревянная палка и кусок железа
Палка делается приблизительно по этим размерам
Была взята одна рессорная пластина 650Х100Х8. Болгаркой не спеша отделяем нужное. Размеры арки по середине — 35 мм.
, а по краям — 18 мм.На наждаке сужаем плечи,равномерно от центра к концам пока не дойдём до 5 мм. в толщину. На арку в таком виде натягиваем (трос) стальную проволоку. Зажимаем в тиски. Строго по центру вставим кругляк для того чтоб не мешал арке при изгибе. Натягиваем и одновременно проверяем усилие и расстояние натяжения. Из этих параметров и будем плясать в дальнейшем.
Как в «Золотом теленке»: берём гирю и пилим. И вот что получилось. Самая главная деталь в арбалете. Зацеп или кошка.
о, чтобы изготовить нормальный замок, нам потребуется шептало и курок. В верхней части штифта делается лунка чтобы болт полосковой пружины попадал в эту лунку и фиксировал штифт от перемещения.
Приступаем к изготовлению корпуса замка
Всё это тщательно примеряем и сверлим отверстия под штифты
Приступаем к изготовления защиты курка. Берём деревянную палку и примеряем.
Выдалбливаем место под замок
Вставляем замок
Чтоб прикрепить целик изготавливаем ласточкин хвост. И припаиваем. Я это сделал ПСРом, но можно и ПОСом. Всё зависит каким способом будем воронить (какая температура будет).
В арке просверливаем на краях два отверстия для крепления хомутов. Многие спрашивают можно ли просверлить рессору. Отвечаю — свободно. Победитовым сверлом подправленным на алмазном круге.
Вытачиваем ролики
Подгоняем хомуты в нужный размер. Приступаем к изготовлению хомута крепления арки.
Изготовление стремени
Вот так я заделываю концы тетивы. Не бить, а обжимать патроном токарного станка.
В стадии изготовления.
Готовый вид
Берём палку и делаем канал для направляющей
Приклеиваем планочку
Сейчас берёмся за приклад, но осторожно с инструментами
Убираем лишнее. Палка взятая мною это дикая черешня. Подойдёт берёза,орех и др.
Шлифуем
Лакируем. Но тут кто какому лаку даёт предпочтение.
Излишества. Но, по моему, радует глаз.
Важно чтоб зазор между тетивой и ложем был 2 мм. Расчёт простой — середина диаметра болта.
Все собираем
Вид снизу
Целик
А на арку натянул термоусадочную плёнку. И вид придаёт и защищает в случае поломки арки от осколков.
Готовый вид
После 40-50 выстрелов лопнула тетива.
Я решил добавить ещё 2 ролика.
Для облегчения конструкции ролики были заменены на капрооновые. При расстоянии 30 см. от тетивы до зацепа и усилии 85 кг. с добавлением роликов усилие на арку уменьшается, а скорость стрелы увеличивается.
ТТХ
Ну и во всей красе
Работа замка.
Источник
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
Подписатьсякак пошагово, легко и просто его изготовить
Автор Лука Стрельников На чтение 4 мин. Просмотров 10.5k. Опубликовано
Хотите сделать настоящий арбалет, который будет не только с виду похож на него, но и будет стрелять? Тогда не проходите мимо и читайте нашу статью, посвященную теме как сделать арбалет своими руками. В статье мы не только расскажем о тонкостях этого дела, но и покажем на фото весь процесс. Тема особенно актуальна в летнее время, когда можно выехать на природу и пострелять по мишеням. А сделанная вещь своими руками будет радовать не только глаз, но и Ваших друзей или знакомых, которые увидев такое изделие непременно зададутся целью и желанием обладать им!
Как сделать арбалет своими руками
Среди простых орудий, созданных собственноручно, определенно, выигрывает лук. Тем не менее, арбалеты также пользуются огромной популярностью. Если Вы хотите сделать арбалет своими руками, Вам следует лишь ознакомиться с приведенной ниже инструкцией. В качестве примера выбрана средневековая конструкция ввиду ее простоты. Такой арбалет не требует сварки металла, его можно сделать в домашних условиях он также не предполагает наличия пружин, как в его других, более продвинутых вариациях.
Все, что нужно для изготовления простого средневекового арбалета – желание мастерить. Изначально нужно найти подходящую палку для основы конструкции. Рекомендуется использовать черемуху, так как после высыхания древесина сохраняет хорошие характеристики упругости. Когда подходящая ветвь найдена, следует аккуратно отпилить ее, полностью удалить кору и оставить сушиться в теплом месте.
Обычно срок сушки составляет порядка 5-7 месяцев.
Пошаговая инструкция:
Кроме этого рекомендуется сразу изогнуть палку, чтобы в дальнейшем она не треснула при обработке и фиксации, а также при эксплуатации. Если в округе нет черемухи, можно воспользоваться вязом или другой альтернативной древесиной.
Следует помнить, что для хорошей прочности, долговечности и упругости пускающей части домашнего арбалета нужно хорошенько выстояться. Более того, в данном случае существенно сократятся шансы на трещину во время эксплуатации арбалета.
Чтобы была возможность потренироваться и для исключения необходимости повторного ожидания, рекомендуется заготовить сразу несколько палок.
На ложе самодельного арбалета можно использовать любой тип доски или сухого дерева. Все зависит от того, насколько точно Вы желаете повторить средневековую модель орудия.
Когда древесина выбрана и обработана, в ее передней части нужно сделать выемку для размещения лука арбалета. Делать выемку можно любым инструментом от пилки по металлу до обычного ножа.
Следующим шагом изготовления арбалета своими руками в домашних условиях является сверление отверстий под болты для лука. Они размещаются на расстоянии в 8-10 см от передней части ложа. Ранее отверстия проделывали нагретым докрасна металлом, поэтому, Вы также можете воспользоваться этим методом, если под рукой нет подходящих инструментов.
Более того, если у Вас под рукой нет и болтов, воспользоваться можно тем же деревом.
Верхняя плоскость ложа должна иметь желобок, в котором будет размещаться болт арбалета. Часто такой желоб делают круглым, однако рекомендуется выстрогать его треугольным, чтобы повысить точность болта.
Когда все готово, можно фиксировать лук. Его прикладывают к проделанному вырезу в передней части ложа и крепко приматывают веревкой к установленным ранее болтам или их деревянным альтернативам. Этого будет достаточно, но для более плотной фиксации лучше воспользоваться клеем.
Последним элементом самодельного арбалета является организация спускного механизма. Обычно используют самый простой рычажной тип. На чертеже арбалета ниже показано, как действует такая система.
Когда спускается скоба-рычаг, штырь моментально пускает тетиву, и она запускает болт вперед. Важно то, что у данной системы нет никаких предохранительных механизмов, поэтому устанавливать болт нужно исключительно перед выстрелом.
Созданный арбалет должен обладать силой натяжения порядка 40 кг, поэтому конструкция не будет попадать в список холодного оружия. Натяжение тетивы осуществляется руками, поэтому дополнительные механизмы также не требуются.
Чертежи для изготовления в домашних условиях
Выше на фото схематично изображен арбалет со всеми необходимыми размерами. Его основная ценность в том, что бы понять, каких размеров должны быть его части по отношению друг к другу. Вся его длина составляет 732 мм, с высотой по точке крепления прицела 223 мм. На чертеже «пистолетная» рукоять (по форме напоминает пистолет), для надежного и удобного хвата.
Второе отверстие сделано для облегчения конструкции, так как общая толщина ручки из фанеры (можно сделать из дерева) 30 мм. Плечи длиной по 302 мм, являются универсальным вариантом, их общая длина составляет 532 мм. Для первого раза достаточно сделать точно по указанным в схеме размерам, а после тестирования внести корректировки.
Простой арбалет из дерева и ПВХ-труб
Если вы хотите сделать для своего ребенка интересное учебное стрелковое оружие, наилучшим вариантом будет арбалет. К тому же, пострелять из такого орудия будет интересно и самому. Делается все довольно просто, тут можно вполне обойтись ручными инструментами. Арбалет получился довольно мощным, как для учебной стрельбы. Тут используется двойные плечи, что увеличивает жесткость лука и позволяет метать с высокой скоростью стрелы из дерева. В качестве наконечника для стрел автор использует саморезы, но вы можете проявить фантазию и придумать чего поинтереснее.
Лук автор изготовил из ПВХ-труб, этот материал отлично пружинит и его легко достать, трубы есть во многих сантехнических магазинах. Ложе, приклад, спусковое устройство, все делается из дерева. При некоторой модернизации с помощью этого арбалета можно запросто охотиться, но это все между нами. Итак, рассмотрим более подробно, как же сделать такой арбалет своими руками.
Материалы и инструменты, которые использовал автор:
Список материалов:
— брус;
— ПВХ-труба;
— два самореза;
— крепкая веревка;
— деревянные стержни для стрел;
— клейкая лента (для оперения).
Список инструментов:
— ножовка или маятниковая пила;
— лобзик;
— ленточная шлифовальная машина;
— дрель;
— маркер;
— рулетка;
— шуруповерт;
— строительный фен;
— тиски;
— масло для обработки дерева;
— краска для покраски лука (по желанию).
Процесс изготовления арбалета:
Шаг первый. Вырезаем заготовки
Первым делом разрежем деревянный брус, он будет использоваться для изготовления основы арбалета. Еще нам понадобиться разрезать трубу. У вас должно получиться две части, длиная и короткая. Размеры смотрите на фото.
Шаг второй. Изготавливаем ложе
Ложе делаем из деревянного бруса. Первым делом сделаем необходимую разметку с помощью маркера. Ну а далее вырезаем лишние части, используя лобзик, отлично с этой задачей справится электролобзик.
Шаг третий. Изготовим лук
Лук у нас состоит из двух частей, что увеличивает его жесткость. Делается все из ПВХ-труб, которые нужно сделать плоскими. Для этого нам понадобятся тиски со вставкой из дерева, чтобы на трубах не оставалось отпечатков. Греем трубу строительным феном до тех пор, пока она не станет мягкой, а потом сжимаем в тисках. Пошагово нагреваем участки и сжимаем. В завершении формируем нужный профиль лука.
Шаг четвертый. Крепление лука
Для крепления лука ищем его центр, а затем сверлим два отверстия, как автор. Для крепления используем два самореза, а также шайбы. Но не крепите пока лук намертво, его нужно еще доработать.
Шаг пятый. Дорабатываем лук
Суть доработки в том, чтобы проделать на концах плечей канавки, к которым можно будет привязать тетиву. Делаем разметку и вырезаем лишние части с помощью электролобзика. Что касается короткого плеча, то тут на концах нужно сделать канавки, чтобы тетива не слетала.
Шаг шестой. Установка тетивы
В качестве тетивы используем синтетическую крепкую веревку. Отрезаем два куска нужной длины и заплавляем концы с помощью зажигалки. Ну а далее привязываем основную тетиву к концам плеча с небольшим натяжением. Что касается дополнительного плеча, то чтобы его задействовать, будет нужна еще одна веревка. Как все соединяется, можно увидеть на фото.
Шаг седьмой. Обустройство спускового механизма
Спусковой механизм является триггерного типа. Он состоит из двух деталей, одна это курок, а вторая представляет собой деталь с зубчиками, одним из которых она удерживает тетиву, а другим упирается о курок. Эти детали можно вырезать из фанеры, используя электролобзик.
Шаг восьмой. Изготовление стрел
Стрелы делаем из деревянных стержней. Для стабилизации полета сделайте для них оперение, автор использовал для этого клейкую ленту. Ну а на конец стрелы нужно установить какой-то грузик, автор завернул туда саморез. При желании можно срезать головку и наточить стержень.
Шаг девятый. Испытания
Можно испытать арбалет! У автора он показал отличные результаты. Довольно неплохая мощность для такого маленького арбалета прекрасно сочетается с высокой точностью.
Шаг десятый. Завершающие штрихи
В завершении нанесите на древесину масло, покрасьте или покройте ее лаком. Так дерево не будет пачкаться и впитывать влагу, что негативно на него действует. Что касается частей из ПВХ, то их тоже можно покрасить, к примеру, с помощью баллончика. Теперь далеко не каждый отличит ваш арбалет от покупного, да и стреляет от ничем не хуже.
Вот и все, самоделка готова. Используйте подобные вещи только в благих и учебных целях. Лучше всего для испытаний брать его с собой в лес, где нет людей и животных. Надеюсь, проект вам понравился. Удачи и вдохновений при изготовлении своего собственного арбалета! Не забывайте делиться своими наработками с нами!
Источник
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Как сделать арбалет из дерева своими руками
Арбалет — одно из изобретений, изменивших историю. До его изобретения лучнику требовалось тренироваться в течение многих лет, прежде чем он становился эффективным воином. С арбалетом даже средний крестьянин мог быть солдатом. Кроме того, благодаря использованию механизма взведения, перекрестная сила больше не является ограничивающим фактором.

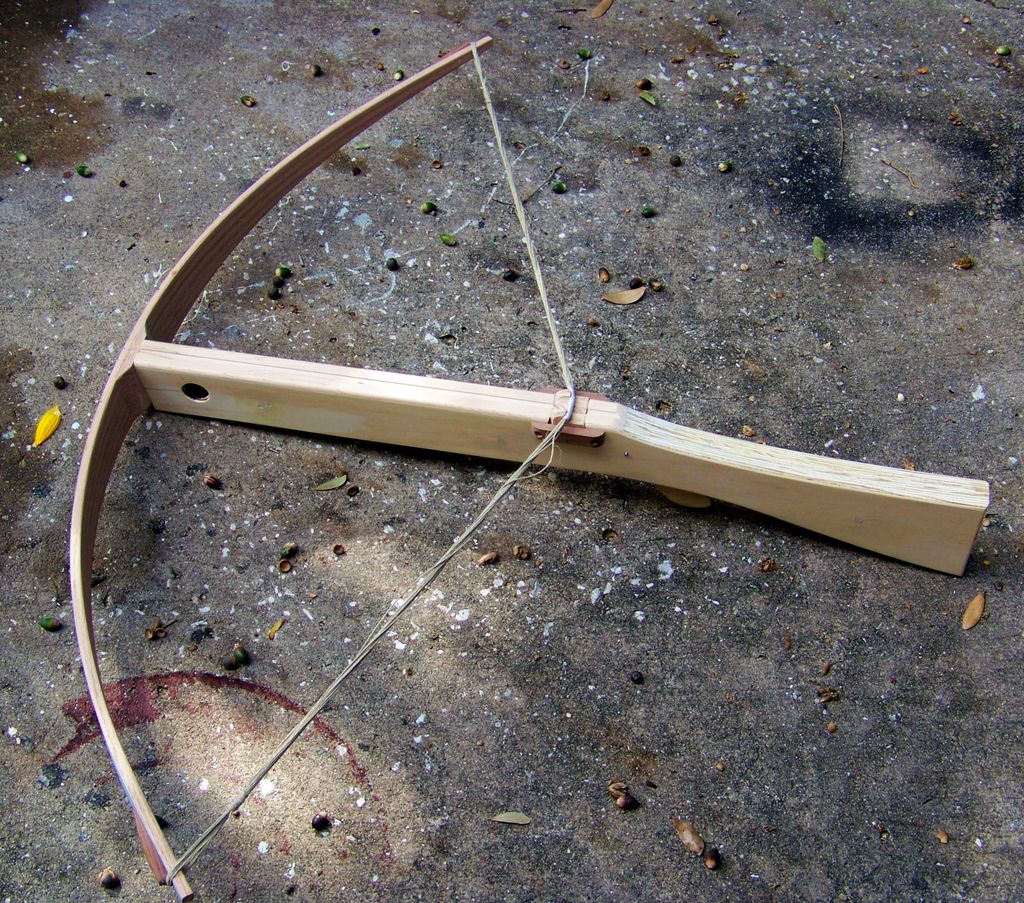

Вот моя инструкция как сделать арбалет из дерева с фото и чертежами.
Будьте аккуратны, потому что арбалет может убить или поранить вас, вашу собаку и т.д.
Шаг 1: Арбалетная дуга
Все, что вам нужно — это определиться с размерами.
Общая длина составляет 125 см с шириной 6,5 см в центре, сужающейся до 1,25 см по краям. Толщина составляет 1,1 см.
Крепеж для тетивы я сделал из штифтов из твердой древесины.
Также я покрыл дугу джинсовой тканью. Я просто положил кусок джинсы и пропитал клеем, раскатав скалкой.
Шаг 2: Ложа арбалета
Ложа была смоделирована в ProE. По сути, это два прямоугольника — один 7,5 х 50 см 14 х 37 см, другой 14 х 37 см.
Возьмите размеры с картинки и вырежьте две части из фанеры 2 см (я взял фанеру, потому что она была под рукой).
Как только две части готовы, они соединяются друг с другом винтами для дерева, потому что их нужно будет несколько раз разобрать.
Сейчас будет полезно использовать рубанок, чтобы выровнять верхние края двух частей. Если у вас нет рубанка (у меня не было), прикрутите ложу к доске и выровняйте края пилой. Верхние края обязательно должны быть плоскими и ровными.
Шаг 3: Спусковой механизм
- Разберите ложу на две части.
- Работайте на внутренней стороне одной из частей.

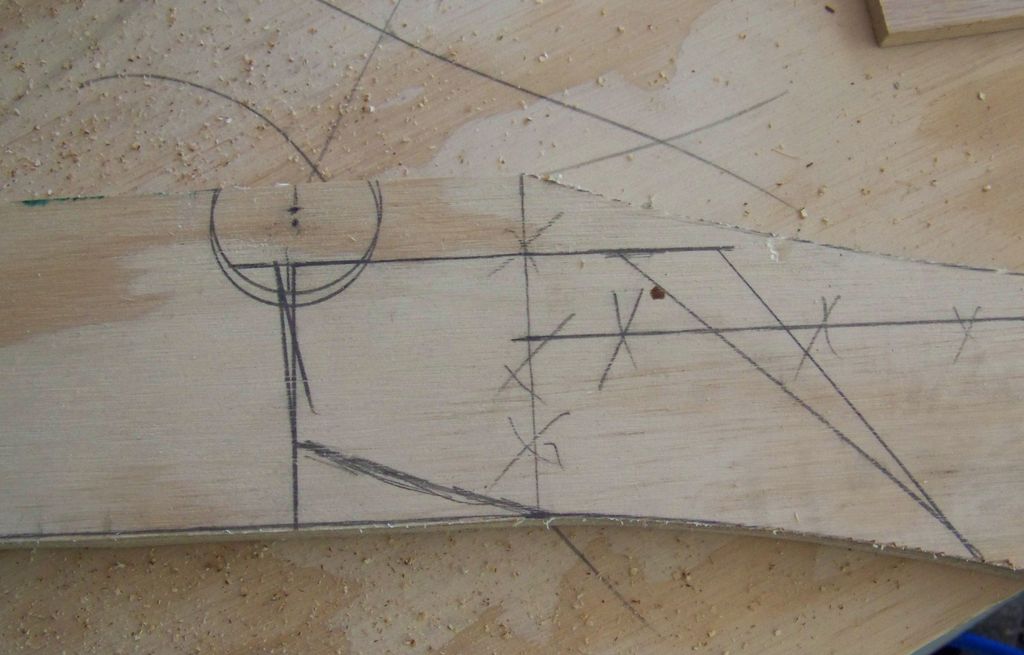

- Отмерьте 50 см от длинной части, а затем спуститесь вниз на 5 мм. Это будет центром круга. Используя циркуль, нарисуйте круг диаметром 4 см.
Проведите линию от нижней части круга длиной 6 мм, затем опустите эту линию вниз до конца ложи. Сделайте ортогональную линию от конца линии внутри круга до конца ложи.
Внутри этой области будет ваш спусковой крючок. Вы можете увидеть на рисунке, где я набросал линии, чтобы обозначить отверстие.
Отверстие — это точка поворота для крючка.
Шаг 4: Продолжение спускового механизма
Здесь я использовал фрезерный станок по дереву чтобы прорезать дерево вглубь на 6 мм. Впоследствии я положил лист бумаги на вырез и сделал контур, чтобы перенести этот вырез на вторую часть ложи. В этот момент важно просверлить отверстие в центре круга, так как ваши отметки будут внутри после сборки.
Шаг 5: Сборка ложи арбалета

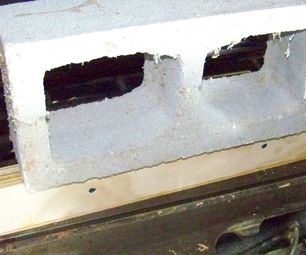

Склейте и привинтите две части ложи вместе, постарайтесь не залить клеем спусковой механизм. К верху ложи прикрепите 0,5 см кусок твердого дерева, я использовал клён. После того, как клей высохнет, используйте кольцевую пилу чтобы сделать отверстие 4 см там, где будет спусковой механизм.
Затем используйте шлифовальную машинку или наждачную бумагу, чтобы убрать заусенцы.

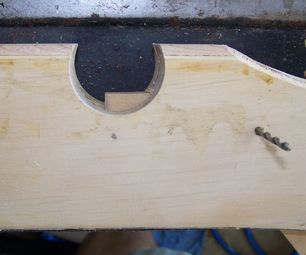

Шаг 6: Гайка
Гайка будет удерживать тетиву, когда арбалет взведен. Она должна быть прочной и крепкой. Я сделал гайку из фанеры красного дуба и склеил слои эпоксидным клеем. Честно говоря, пять слоев недостаточно, и здесь можно постараться лучше.
Во всяком случае, как только ложа арбалета высохла, нужно вставить гайку в отверстие.
Ширина гайки должна быть такой же, как и ширина ложи.
Нижняя половина гайки отрезается, чтобы сделать спусковой крючок. Верхняя половина отрезается наполовину, чтобы сделать засечки, которые будут держать тетиву. Также делается дополнительный надрез, чтобы стрела могла соприкасаться с тетивой.
Гайка будет удерживаться в ложе при помощи блоков с обеих сторон.
Шаг 7: Спусковой крючок
Вам нужно взять лист бумаги, на котором вы отмечали вырез на ложе. Это поможет определить место, где будет сидеть спусковой крючок.
Верхний край спускового крючка должен быть прямым. Просто сделайте крючок достаточно прочным и достаточно маленьким, чтобы выдерживать вес арбалета и заставлять гайку вращаться.
Я использовал кусок лиственной фанеры. Это плохой выбор, так как она крошится. Чтобы исправить это, я укрепил деталь ковровым гвоздем.
После того, как вы сделали спусковой крючок так же, как на фотографии, завершите сверление поворотного отверстия и убедитесь, что крючок может вращаться.
Шаг 8: Присоединение арбалетной дуги
Чтобы упростить присоединение, я использую болт, который проходит сквозь дугу в ложу и закрепляю гайкой, спрятанной в крестовине.
Шаг 9: Тетива
Я сделал тетиву из пеньки из 16 нитей длиной 122 см. Это не очень хорошая тетива, но для первого раза пойдет.

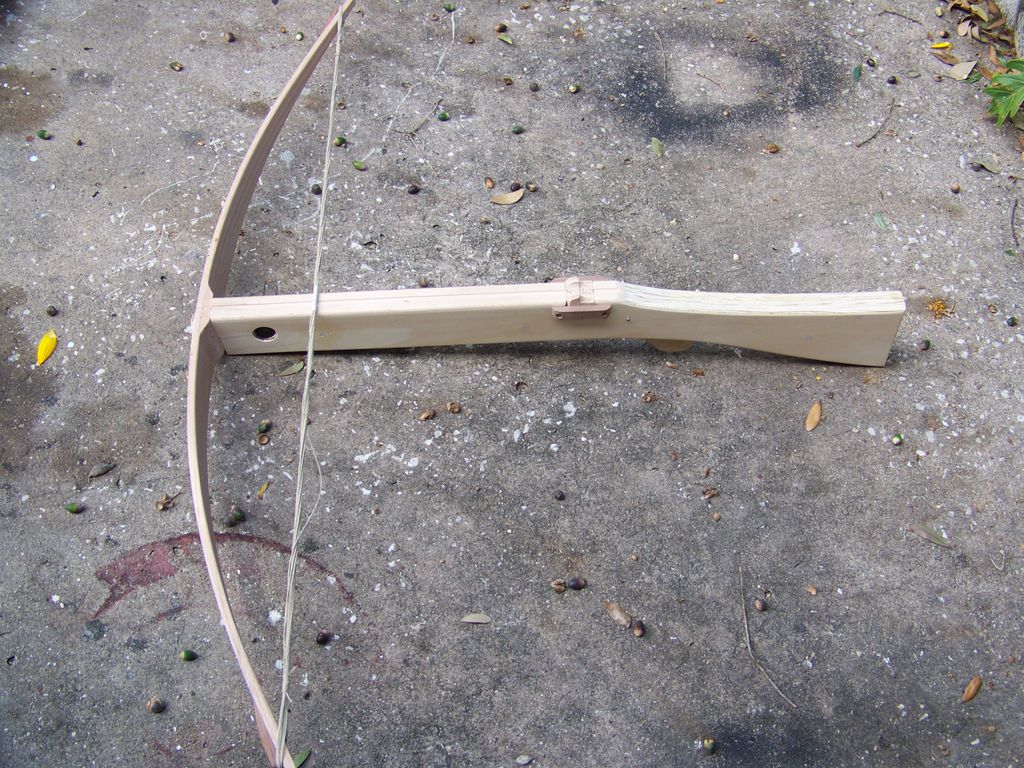

Шаг 10: Заключение
Деревянный арбалет, сделанный своими руками готов, что осталось сделать?
- Так как это фанера, я, вероятно, покрашу арбалет.
- Нет никаких механизмов безопасности.
- Мушка, чтобы стрелять прямо.
- Сделайте держатель для стрелы, если вы наклоните арбалет, стрела выпадет.
- Тетиву нужно сделать лучше.
- Различные фиксаторы.
- Я измерил кинетическую энергию. Выстрел дает энергию в 28 Дж, что ниже рекомендуемого минимума 33 Дж для охоты, поэтому нужно сделать более сильный самострел.
Как сделать ручной арбалет своими руками. Как сделать арбалет своими руками видео в домашних условиях. фото.крепление самодельного арбалета
Изначально самострелом называли арбалетное оружие, сделанное своими руками. Другое значение этого слова – в названии самодельного оружия, срабатывающего без участия человека. Этот предмет для охоты, предназначенный для установки на безлюдных тропах в глухом лесу. Но этот самострел нежелательно использовать, поскольку велик риск ранить другого человека. Любой самострел, как и всякое оружие, способен нанести ощутимый вред здоровью, если его неправильно использовать или оставлять детям без присмотра. Чтобы знать, как сделать самострел в домашних условиях, следует прислушаться к некоторым рекомендациям, указанным далее.
На рынке абсолютно удивительно современное оружие войны, их дешево купить. Если вам нравится делать вещи самостоятельно, вы можете сэкономить состояние, сделав свой собственный арбалет дома. Первый шаг — собрать все нужные вам фрагменты. Вы также захотите иметь рядом инструменты, такие как ручная пила, защитные очки, карандаш, сверло, долото и рулетка.
Сократите запас, чтобы соответствовать вашему телу
Наилучшая длина составляет около 38 дюймов в длину. Но, отрежьте его до такой длины, которая удобна. Обрежьте и отложите шток, чтобы он был безопасен в использовании. Выберите, где вы хотите спусковой крючок, и отметьте его на складе. Для этого держите запас, как обычно, если это настоящий арбалет. Решите, где триггер подойдет естественным образом для вашего тела и отметьте его на складе.
Самодельный самострел своими руками
Самострельное оружие для охоты арбалетного типа представляет собой, своего рода, особый вид ловушки с насторожкой. Это оружие использовалось издавна на Руси, устанавливаясь возле звериных троп. Проходящий мимо зверь мог задеть насторожку или схватить приманку, что приводило в действие нехитрое оружие, которое попадало точно в цель. Устанавливали такой самострел на расстоянии от нескольких десятков сантиметров до нескольких метров.
Фото.крепление самодельного арбалета
Вам нужно будет разрезать прямоугольное отверстие, которое измеряет около четырех дюймов на один дюйм. Затем вам нужно будет использовать сверло, чтобы нарезать шток и долото, чтобы вырезать отверстие для триггера. Строчная канавка должна быть около ⅙ дюйма дюйма. В конце концов, вы нанесете гвоздь, чтобы удерживать строку. Паз болта должен быть вырезан достаточно глубоко, чтобы он мог опираться на запас. Чтобы сделать паз правильной длины, измерьте болтами, которые вы планируете использовать.
Вырежьте второй кусок дерева длиной около восьми дюймов и приклейте его к основанию. Вы можете обернуть ленту захвата или что-то еще вокруг рукоятки, чтобы было удобно удерживать ее. Запас и захват должны быть надлежащим образом запечатаны с отделкой по вашему выбору.
Простейший охотничий самострел состоит из следующих частей:
- Основа
- Тетива лука
- Шнур или веревка для крепления сторожка с основой
- Сторожок
- Настораживаемая нить
- Стрела
Петля настораживающей нити устанавливается на длинный конец сторожка. Когда она с него сдергивается, сторожок поворачивается под действием тетивы, она освобождается, и производится выстрел. Чем больше длина сторожка, тем легче производится выстрел из настороженного деревянного самострела.
Прикрепите деревянные шурупы и шкивы к носу
Лук должен быть разрезан примерно на 36 дюймов — так же, как и на складе. Затем, чтобы удерживать струну, вырежьте небольшие бороздки, каждая из которых будет иметь деревянные шурупы. Винты могут быть усилены клеем, потому что шкивы будут придавать им большую силу, когда струна плотно прижимается.
Проденьте его через шкивы, затем привяжите шнур к деревянным винтам, чтобы создать напряжение. Не тяните за шнур слишком сильно, или вы не сможете эффективно снимать. Если ваша строка очень тонкая, полезно несколько раз обернуть строку, чтобы добавить к ней дополнительную силу.
Самодельный охотничий самострел можно устанавливать не только на тропе, когда можно застигнуть добычу спереди, сзади или сбоку, но и на ветках деревьев. Зверь, залезший на дерево, должен задеть настораживающую нить самострела. Самострельное оружие на ветках устанавливается для охоты на мелкого зверька. Его также устанавливают в подвесном виде на деревьях для охоты на росомах, волков или диких собак. В качестве метательного снаряда используются камни, укороченные стрелы (так называемые, болты), стрелы-колышки и т.п.
Положите конец лука в запас
Клейкая лента вообще не должна влиять на струны. На данный момент, это хорошая идея, чтобы увидеть, все ли струна и лук работают хорошо. Помните паз, который вы разрезаете в прямоугольнике для строки? Здесь вы сможете вытащить строку обратно. Строка должна быть в состоянии оставаться там, в вырезанном вырезе.
Фото.правельно вырезаное дерево для арбалета
Вам понадобится кусок дерева толщиной примерно в один дюйм, чтобы сделать курок. После того, как вы закончите форму, вы просто нанесете песок, чтобы было безопасно использовать. После того, как вы создали спусковую систему, вы должны прикрепить ее к запасу. Песок все, чтобы сделать его приятным и гладким, поэтому вы не получаете осколков во время съемки.
Самодельный самострел
Огнестрельные самострельные оружия для охоты делаются редко, поскольку, как и любое оружие, заряженное пулями, они очень опасны. Как правило, такие ловушки устанавливаются около звериной тропы, поблизости от которой ставят сигнальные таблички, предупреждающие человека о наличии самострела поблизости. Самый простой вариант для изготовления самострельного оружия заключается в использовани
Анатомия арбалета: Современный арбалет | Журнал Популярная Механика
Дуги (плечи) закрепленные на ложе, тетива и замок, фиксирующий ее во взведенном состоянии, — все эти детали были в арбалетах еще две тысячи лет назад. Правда современный арбалет, конечно, уже не делается из тех же материалов, что его далекий предок, — он стал легче, прочнее и надежнее.
Как и много веков назад, конструкция арбалета остается практически неизменной
Блочный лук с раздельными плечами
Рекурсивные раздельные плечи
Фиберглас и алюминий — идеальные материалы для арбалетных стрел, болтов. Нередко болты имеют на переднем срезе древка резьбовую вставку, которая позволяет менять наконечник со спортивного на охотничий и наоборот. Охотничий наконечник чаще всего оснащен тремя или более стальными лезвиями
1.Замок
Замок фиксирует тетиву арбалета во взведенном состоянии. Принцип его действия основан в том или ином виде на конструкции, придуманной еще древними китайцами: тетива при взведении защелкивает «орех» на подпружиненном спусковом крючке. В дальнейшем эта конструкция непрерывно модернизировалась, усложнялась, обрастала регулировками, предохранителями, дополнительными деталями для облегчения спуска. На дорогих спортивных моделях не редкость даже электронный спусковой механизм.
В отличие от огнестрельного спускового механизма, в котором для удержания «бойка» много силы не требуется, на детали арбалетного замка приходится вся мощь его плеч, поэтому для их изготовления чаще всего применяют высокопрочную сталь, реже — титан или композитные материалы. Хотя некоторые «умельцы» пытаются сделать замки из алюминия — они долго не живут и, как правило, кроме травм, других радостей своим хозяевам не доставляют.
2.Ложа
Ложа — основа арбалета. Именно конструкцией и материалами ложи определяются удобство, комфорт и внешний вид всего арбалета. Для охотника ложа будет легкая и прикладистая, для спортсмена — длинная и тяжелая, с многочисленными регулировками, в подарочном исполнении — дорогая и красивая, с резьбой и инкрустацией, а для детей — маленькая и безопасная, пистолетного типа. Наиболее подходящий материал — дерево или склеенный шпон. Пластик не приветствуется. Но и не любое дерево подойдет для создания ложи, лучше всего для этих целей использовать орех, дуб, махагон, то есть прочные и вязкие сорта древесины.
3. Плечи (дуги)
Плечи арбалета — это упругие элементы лука, которые накапливают механическую энергию человека, произведенную во время натяжения для последующего выстрела. Плечи крепятся непосредственно к ложе, на мощных арбалетах — к ложе через металлическую колодку (5). Конструкции арбалетных луков подразделяются на традиционные и блочные.
В свою очередь плечи могут быть прямыми или изогнутыми (рекурсивными), иметь монолитную или раздельную конструкцию.
Традиционная конструкция представляет собой обычный лук в нашем понимании, концы которого связаны тетивой. В блочной конструкции на концах плеч закрепляются блоки (круглые или эксцентриком), через которые пропущена тетива. За счет этих блоков существенно упрощается процесс взведения арбалета, при том что мощность выстрела остается прежней.
Наиболее распространенные материалы для производства плеч — армированный стеклопластик, углепластик с карбоном, дюраль. Раньше, когда с материалами была «напряженка», в качестве заготовки для лука использовали старые рессоры от «Москвича». Мало того что такой арбалет был невероятно тяжел и массивен, он был травмоопасен, так как сталь имела свойство лопаться в самый неподходящий момент, разлетаясь острейшими осколками в разные стороны. Поэтому впоследствии на такие луки стали надевать предохраняющий бандаж, а затем и вовсе отказались от этого материала.
4. Стремя
Стремя арбалета предназначено для облегчения процесса взведения. Стремя бывает петлеобразным и Т-образным. И в том и в другом случае ноги стрелка удерживают арбалет за стремя, в то время как осуществляется процесс натяжения тетивы.
5. Колодка
Колодка — второй по значимости узел арбалета после замка. Этот элемент играет связующую роль между плечами и остальной конструкцией арбалета. Именно на колодку приходится вся нагрузка дуг в чистом виде. Именно колодка должна выдерживать огромные нагрузки во время выстрела. Именно на колодку приходится вся энергия так называемой «обратной отдачи», когда стрела уже вылетела, а плечи продолжают с огромной скоростью распрямляться дальше. Поэтому именно колодке уделяется столь много внимания. Обычно для колодки используется высокопрочная сталь, на дорогих арбалетах — титан. Хотя мне иногда встречались безумные горе-конструкторы, которые ставили на свои 80-килограммовые арбалеты колодку из алюминиевого профиля. А потом удивлялись, почему после десятка выстрелов ее выворачивало наизнанку.
6. Тетива
Тетива современных арбалетов представляет собой сложенную в несколько раз нить с последующей оплеткой трущихся частей. Наилучшим образом для тетивы подходит прочная и малорастягивающаяся нить, такая как дакрон, лавсан, арамидная нить (в простонародье — кевлар) или зарубежный аналог Fast-Fligh. На мощных арбалетах, а также на вспомогательных тетивах блочных арбалетов используется стальной тросик.
7. Направляющая
Направляющая арбалета, как это следует из названия, предназначена для удержания стрелы и направления ее в цель. У средневековых арбалетов желоб выполнялся или непосредственно в ложе, или в виде костяной накладки с желобом. На простейших современных арбалетах направляющая из пластика наклеивается прямо поверх ложи. На более «продвинутых» — направляющую пластину изготавливают из материала, обладающего достаточными антифрикционными свойствами, чтобы стрела двигалась по ней легко и равномерно, а тетива истиралась бы как можно медленнее. В системах с большим усилием натяжения рекомендуется даже применять масло для смазки направляющей. Такую направляющую неподвижно крепят к корпусу арбалета либо используют две направляющие пластины, расположенные на некотором расстоянии друг от друга. Что касается расстояния между направляющими (паза), то его размеры зависят от диаметра используемых стрел, а также высоты оперения. Как правило, ширина паза (со снятыми фасками) должна быть такова, чтобы ось стрелы пересекала центр тетивы, которая в свою очередь должна лежать (без вертикального усилия) на верхней поверхности ложи и при выстреле двигаться параллельно ей.
8. Прицельное приспособление
Из-за крутой траектории стрелы установка и устройство арбалетных прицельных приспособлений имеют свои особенности. Используемые прицелы подразделяются на три категории: открытые, диоптрические и оптические.
Ниже мы рассмотрим каждый из них по отдельности вкупе с особенностями конструкции подробнее.
Открытые. Эта конструкция является развитием идеи лучного прицела. Неподвижный целик дополняется консолью, монтирующейся рядом с луком, на которой крепится набор (три-пять штук) горизонтальных мушек (каждая имеет возможность регулировки по горизонтали и вертикали) для разных дистанций стрельбы (так называемая «гребенка»). При прицеливании стрелок выбирает нужную по высоте мушку в зависимости от дистанции стрельбы.
Диоптрические. В основном эти прицелы ставятся на спортивных арбалетах и по конструкции совпадают с прицелами для пулевого спорта. Все различия лишь в мушке: она имеет широкий диапазон регулировок и может быть снабжена нивелирным уровнем для контроля «завала» оружия. Кроме того, обычно предусматривается возможность продольного наклона самого диоптра и его мушки для устранения эллипса намушника при их несовпадении по высоте. С другой стороны, имеется тенденция ухода от огнестрельной идеологии прицеливания. Сейчас предпочитают все микрометрические регулировки осуществлять на мушке, в то время как сам диоптр остается неподвижным.
Оптические. Имеющиеся разработки для пулевого оружия вполне подходят для установки на арбалеты. Надо лишь помнить о том, что крепление имеет скос в сторону цели порядка одного-двух градусов.
Материал подготовлен при содействии арбалетного центра «Интерлопер»
Статья опубликована в журнале «Популярная механика» (№1, Январь 2004).
