Пули турбинные: примеры и их технические характеристики — – виды и характеристики пуль Полева, Майера и других

примеры и их технические характеристики —

Если сравнивать стрелочно-турбинные и стрелочные пули с пулями турбинного типа, то последние окажутся конструктивно совершеннее. Пули турбинного типа обладают хорошим баллистическим качеством, которое обеспечивает постоянство и точность боя. Многие охотники предпочитают пользоваться этими пулями. Боевые качества пуль турбинного типа выше, нежели у стрелочно-турбинных и стрелочных пуль, включая и оригинальные пули Якана.

Турбинная пуля имеет специальную конструкцию, благодаря
которой в полете она быстро вращается, что обеспечивает ей высокую убойность и
точность. Турбинные пули состоят из свинцового корпуса, они монолитны, у них
хвостовая часть более легкая, а головная часть более тяжелая. Внутри тела в
центре находится конический или цилиндрический сквозной канал, который имеет
много спиральных лопастей. Некоторые образцы турбинных пуль на своей
поверхности имеют наклонные ребра и центрирующие пояски.

Устойчивость пули в полете обеспечивается струей воздуха,

который проходит по осевому проходу пули. Лопасти в свою очередь обеспечивают
вращение пули вокруг продольной оси, это в свою очередь увеличивает ее
постоянство в полете тогда, когда скорость движения пули ниже сверхзвуковой.

Пуля «Идеал»

Пуля «Идеал» является старейшим и характерным образцом
турбинных пуль. Этот вид пуль сконструировал Штендебах, но выпускаемые пули нашей
промышленностью не соответствуют оригиналу, так как были конструктивно
скопированы неправильно. В настоящее время выпускаются такие пули: тело
сформировано из двух цилиндров, которые между собой имеют уступообразное
соединение, головная часть более короткая и толстая, хвостовая часть более
тонкая и длинная. Головная часть снизу и сверху имеет 2 ведущих пояска, имеется
еще и третий поясок, но он расположен на расширенном основании пули, которое
напоминает конус. В середине пули находится расширенный спереди продольный
канал конусной формы, в этом канале имеются лопасти, по отношению к продольной

оси самой пули она расположены наклонно.

Как уже писалось, в центральном канале пули имеются лопасти,
которые заставляют ее вращаться. Но если в канале появляется воздушная пробка,
ее турбина перестает работать. Такое обычно происходит тогда, когда в стволе со
сверхзвуковой скоростью есть движение. Через
время скорость полета падает, однако лопасти, которые к продольной ее оси поставлены слишком под
большим углом и, не имея достаточного места, запускаются с воздушного потока,
но ее не вращают. Таким образом, пуля начнет вращаться тогда, когда покинет
каналы ствола и пролетит какой-то отрезок пути. Во время полета пуля успевает
отклониться в сторону от оси прохода ствола, в результате чего скорость
снижается. На теле пули как уже отмечалось, имеются ведущие пояски, между
которыми виднеются углубления. Из-за этих углублений создается дополнительное
сопротивление воздуха, в результате убойность и точность пули теряется.

Нередки случаи, когда пуля у дульного среза ствола
перекашивалась, резко отклоняясь от цели в стороны. Объясняется это тем, что у
пуль нашего производства в отличие от оригинала между 2-ым и 3-им ведущими
поясками нет продольных ребер. Система Штендебаха обеспечивала надежный бой на
дистанции до ста метров из дробовых ружей, тогда как выпускаемый сегодня
вариант то дает точное попадание с дистанции 100 м, то дает абсолютно неточный
выстрел, а то и вообще уводит пулю в сторону. Поэтому эта пуля используется на
расстоянии не более 40-50 м и не применяется по опасному зверю.

Пуля «Майера»

Самым эффективным отечественным образцом турбинных пуль
считалась пуля Майера (дважды турбинная). Пуля была разработана и испытана в
1963 году. Испытания осуществлялись из ружей с чоковой и цилиндрической
сверловкой каналов стволов. Пуля создавалась с учетом (учитывались
отрицательные факторы предыдущих образцов и систем пуль) многих конструктивных

факторов, которые плохо влияли на меткость боя. Изобретатель полагал, что пуля
должна начинать вращаться как только покинет ствол, ведь чем быстрее пуля
начнет вращаться, тем короче будет дистанция, при которой пуля может
отклониться от заданного направления и более того, тем точнее будет выстрел.

Тело пули Майера сконструировано из 2-ух цилиндров, между
которыми есть конусный переход, придающий ей обтекаемости. Чтобы головная часть
пули лучше центрировалась при входе в дульное отверстие, спереди есть один
ведущий поясок. Продольный конусный канал расположен в центре пули. В этом
канале сосредоточены наклонные ребра, которые у основания пули высокие, а в
головной низкие. Гребни наклонных ребер образуют конус. Наклонные ребра или
лопасти находятся и снаружи тела пули. Количество лопастей колеблется и в зависимости
от калибра пули может быть от 6 до 8. Роль ведущих поясков выполняют наружные

лопасти, которые центрируют в канале ствола пулю, центрируют пулю и во время
прохождения дульного сужения. Наряду с этим они придают пуле в полете
вращательные движения. Возможно это благодаря тому, что у лопастей достаточно
места и разряжение воздуха снижается за хвостом пули. Внутренние ребра и
наружные лопасти наклонены относительно продольной оси пули так, чтобы шаг
одного витка винтовой линии совмещался. Шаг одного витка у пуль Майера 12
калибра и 16 равен 40-50 см. Благодаря
такой длине шага сохраняется сила боя, высокая точность и дальность стрельбы.

Пуля способна обеспечить прицельный выстрел на дистанции
120-150 м в том случае, если ствол был правильно выбран и снаряжение тщательно
подобрано. У пули достаточно высокая убойность и останавливающий эффект. Так,
например, при ударе она разворачивается грибооразно, при этом на части не
разлетается, нанося ранение, диаметр которого намного превышает диаметр калибра.

Вследствие этого можно заключить, что пуля Майера по поражающему действию и
точности боя недалеко отстала от боя крупнокалиберных штуцеров и ружей спец. пуледробовой сверловкой
«парадокс».

Пуля Майера имеет недостаток — если на пути встречается с
ветками, она либо разворачивается, либо отклоняется. Поэтому при снаряжении
рекомендуется уменьшить навеску пороха, в противном случае пуля не начнет в
канале ствола вращаться, внешние ребра сомнутся и пуля будет лететь кувырком.

Выбирая пули описываемых видов, необходимо учитывать тот
факт, что между стенками в отводе «чока» и телом пули должен быть зазор около
0,5 мм. Достигнуть однообразия веса можно, если с торцевой стороны головной
части пули снять лишний металл.

Похожие статьи:

примеры и их технические характеристики

Турбинные пули: примеры и их технические характеристики

Если сравнивать стрелочно-турбинные и стрелочные пули с пулями турбинного типа, то последние окажутся конструктивно совершеннее. Пули турбинного типа обладают хорошим баллистическим качеством, которое обеспечивает постоянство и точность боя. Многие охотники предпочитают пользоваться этими пулями. Боевые качества пуль турбинного типа выше, нежели у стрелочно-турбинных и стрелочных пуль, включая и оригинальные пули Якана.

Турбинная пуля имеет специальную конструкцию, благодаря
которой в полете она быстро вращается, что обеспечивает ей высокую убойность и
точность. Турбинные пули состоят из свинцового корпуса, они монолитны, у них
хвостовая часть более легкая, а головная часть более тяжелая. Внутри тела в
центре находится конический или цилиндрический сквозной канал, который имеет
много спиральных лопастей. Некоторые образцы турбинных пуль на своей
поверхности имеют наклонные ребра и центрирующие пояски.

Устойчивость пули в полете обеспечивается струей воздуха,
который проходит по осевому проходу пули. Лопасти в свою очередь обеспечивают
вращение пули вокруг продольной оси, это в свою очередь увеличивает ее
постоянство в полете тогда, когда скорость движения пули ниже сверхзвуковой.

Пуля «Идеал»

Пуля «Идеал» является старейшим и характерным образцом
турбинных пуль. Этот вид пуль сконструировал Штендебах, но выпускаемые пули нашей
промышленностью не соответствуют оригиналу, так как были конструктивно
скопированы неправильно. В настоящее время выпускаются такие пули: тело
сформировано из двух цилиндров, которые между собой имеют уступообразное
соединение, головная часть более короткая и толстая, хвостовая часть более
тонкая и длинная. Головная часть снизу и сверху имеет 2 ведущих пояска, имеется
еще и третий поясок, но он расположен на расширенном основании пули, которое
напоминает конус. В середине пули находится расширенный спереди продольный

канал конусной формы, в этом канале имеются лопасти, по отношению к продольной
оси самой пули она расположены наклонно.

Как уже писалось, в центральном канале пули имеются лопасти,
которые заставляют ее вращаться. Но если в канале появляется воздушная пробка,
ее турбина перестает работать. Такое обычно происходит тогда, когда в стволе со
сверхзвуковой скоростью есть движение. Через
время скорость полета падает, однако лопасти, которые к продольной ее оси поставлены слишком под
большим углом и, не имея достаточного места, запускаются с воздушного потока,
но ее не вращают. Таким образом, пуля начнет вращаться тогда, когда покинет
каналы ствола и пролетит какой-то отрезок пути. Во время полета пуля успевает
отклониться в сторону от оси прохода ствола, в результате чего скорость
снижается. На теле пули как уже отмечалось, имеются ведущие пояски, между
которыми виднеются углубления. Из-за этих углублений создается дополнительное

сопротивление воздуха, в результате убойность и точность пули теряется.

Нередки случаи, когда пуля у дульного среза ствола
перекашивалась, резко отклоняясь от цели в стороны. Объясняется это тем, что у
пуль нашего производства в отличие от оригинала между 2-ым и 3-им ведущими
поясками нет продольных ребер. Система Штендебаха обеспечивала надежный бой на
дистанции до ста метров из дробовых ружей, тогда как выпускаемый сегодня
вариант то дает точное попадание с дистанции 100 м, то дает абсолютно неточный
выстрел, а то и вообще уводит пулю в сторону. Поэтому эта пуля используется на
расстоянии не более 40-50 м и не применяется по опасному зверю.

Пуля «Майера»

Самым эффективным отечественным образцом турбинных пуль
считалась пуля Майера (дважды турбинная). Пуля была разработана и испытана в
1963 году. Испытания осуществлялись из ружей с чоковой и цилиндрической
сверловкой каналов стволов. Пуля создавалась с учетом (учитывались

отрицательные факторы предыдущих образцов и систем пуль) многих конструктивных
факторов, которые плохо влияли на меткость боя. Изобретатель полагал, что пуля
должна начинать вращаться как только покинет ствол, ведь чем быстрее пуля
начнет вращаться, тем короче будет дистанция, при которой пуля может
отклониться от заданного направления и более того, тем точнее будет выстрел.

Тело пули Майера сконструировано из 2-ух цилиндров, между
которыми есть конусный переход, придающий ей обтекаемости. Чтобы головная часть
пули лучше центрировалась при входе в дульное отверстие, спереди есть один
ведущий поясок. Продольный конусный канал расположен в центре пули. В этом
канале сосредоточены наклонные ребра, которые у основания пули высокие, а в
головной низкие. Гребни наклонных ребер образуют конус. Наклонные ребра или
лопасти находятся и снаружи тела пули. Количество лопастей колеблется и в зависимости
от калибра пули может быть от 6 до 8. Роль ведущих поясков выполняют наружные
лопасти, которые центрируют в канале ствола пулю, центрируют пулю и во время
прохождения дульного сужения. Наряду с этим они придают пуле в полете
вращательные движения. Возможно это благодаря тому, что у лопастей достаточно
места и разряжение воздуха снижается за хвостом пули. Внутренние ребра и
наружные лопасти наклонены относительно продольной оси пули так, чтобы шаг
одного витка винтовой линии совмещался. Шаг одного витка у пуль Майера 12
калибра и 16 равен 40-50 см. Благодаря
такой длине шага сохраняется сила боя, высокая точность и дальность стрельбы.

Пуля способна обеспечить прицельный выстрел на дистанции
120-150 м в том случае, если ствол был правильно выбран и снаряжение тщательно
подобрано. У пули достаточно высокая убойность и останавливающий эффект. Так,
например, при ударе она разворачивается грибооразно, при этом на части не
разлетается, нанося ранение, диаметр которого намного превышает диаметр калибра.
Вследствие этого можно заключить, что пуля Майера по поражающему действию и
точности боя недалеко отстала от боя крупнокалиберных штуцеров и ружей спец. пуледробовой сверловкой
«парадокс».

Пуля Майера имеет недостаток — если на пути встречается с
ветками, она либо разворачивается, либо отклоняется. Поэтому при снаряжении
рекомендуется уменьшить навеску пороха, в противном случае пуля не начнет в
канале ствола вращаться, внешние ребра сомнутся и пуля будет лететь кувырком.

Выбирая пули описываемых видов, необходимо учитывать тот
факт, что между стенками в отводе «чока» и телом пули должен быть зазор около
0,5 мм. Достигнуть однообразия веса можно, если с торцевой стороны головной
части пули снять лишний металл.

Типы отечественных охотничьих пуль

Хорошие пули для охоты разрабатываются и выпускаются не только за рубежом, но и в России. Эффективность отечественных пуль по достоинству оценили многие охотники и, порой, предпочитают их зарубежным аналогам.

В качестве примера можно привести пули ВВОО-Ильина, которые не только не уступают знаменитым пулям Бреннеке, а по некоторым показателям и превосходят их. Или же взять известную «Вятку». Несмотря на то, что у этих пуль характеристики несовершенны, многие охотники предпочитают именно «Вятку».

А сейчас – небольшая экскурсия для ознакомления с разными типами пуль для гладкоствольных ружей. Вы увидите, что отечественные оружейники не отстают от своих западных коллег.

Якана (Жакана)

Эта охотничья пуля была создана в Прибалтике. Произошло это еще в начале прошедшего столетия. Разработчик – Яканис. Жакана имеет наружные ребра, стабилизирующие ее полет. Есть у этой пули и пыжи в хвостовике. Центр тяжести смещен к пустотелой головке. Головка заполняется воском или покрывается свинцом.

У жакана есть особенность – попадая в тело зверя, пуля разворачивается, нанося серьезные повреждения. Этот эффект достигается благодаря специальным насечкам на корпусе.

Есть у жакана и свои минусы – при ударе о ветку пуля деформируется и меняет направление полета. Для выстрела на большом расстоянии жакана тоже не подходит. Сейчас такие пули охотники используют редко. Время их прошло. Но 30-40 лет назад они были очень популярны.

Пуля инженера Полева

Разработка В. Полева сразу привлекла к себе внимание любителей охоты на крупных зверей. Эта удачная разработка лишена многих недостатков, которые имеются у современных пуль для гладкоствольных ружей. А вот достоинств у нее хватает:

Пуля имеет стреловидную форму, что придает ей устойчивость в полете. Устойчивому полету способствует и большой пыж-стабилизатор.

Снаряжение патрона упрощено – не нужны пыжи с прокладками. Таким образом, пуля не подвержена влиянию посторонних частиц. Как следствие – меткий выстрел.

Соединение с пыжом для стабилизации полета надежно, так как свинцовая головка деформируется после выстрела.

Пуля Полева имеет грибовидную форму, а стабилизатор-пыж с восемью выступами, выполнен из плотного полиэтилена. Одни выступы располагается параллельно продольной оси, а другие − под углом к пуле. К тому же на пыже есть обтюрирующая юбка. Спереди предусмотрено отверстие для центрального стержня пули.

Шейка на пуле (перед передним торцом), при выстреле вальцуется. Пуля оборудована контейнером. Он из двух половин. Контейнер помещается в гильзу. При этом низ контейнера упирается в ребра пыжа.

Единственный недостаток пули – небольшая масса (31,3 г вместе с пыжом). Это снижает убойность. Но благодаря хорошему бою, эта пуля используется сегодня многими охотниками. А купить пулю Полева 12 калибра можно в оружейных магазинах.

Пуля Ширинского-Шихматова

Разрывной тип пули. Такой снаряд специально предназначен для охоты на крупных зверей, в том числе и на медведей. Масса 37,5 г. Спереди имеется экспрессная пустота, а по бокам – 4 надреза для разворота пули при попадании в цель. Пуля названа разрывной, потому что при попадании она образует большое количество крупных осколков.

В полете, разработка Ширинского-Шахматова не вращается, но бой у нее кучный, а убойность высокая. Есть у этой пули и недостаток. Он такой же, как и у жакана. Пуля может изменить траекторию полета при попадании в ветку. Стрелять в лесу, из кустов или камышей не рекомендуется. Сейчас такие пули не используются, ведь есть более совершенные патроны.

Пуля Рубейкина

О. Рубейкин разработал пулю «катушечной» формы. Она схожа с разработкой Блондо, но центр тяжести расположен ближе к головке. Для изготовления подходит латунь, сталь или медь. Из-за отсутствия свинцового пояса, приходится пользоваться полиэтиленовым контейнером, чтобы пуля лучше двигалась в стволе охотничьего ружья.

Пули Рубейкина ложатся кучно, да и убойность у них хорошая. Но есть один недостаток – пробоины имеют малую продольную устойчивость. Ну а плюс − простоту пули, которая проще своего зарубежного «близнеца» – пули Блондо.

Пуля «Кировчанка»

Конструкция «Кировчанки» повторяет разработку Мак-Элвина. К большому сожалению, ее бой оставляет желать лучшего. Это происходит из-за плохого качества пули и ее контейнера. Из-за использования при ее изготовлении мягкого свинца. Были попытки доработать пулю, но все модификации были далеки по качеству от зарубежного аналога.

Нужно упомянуть, что известная пуля Мак-Элвина послужила прототипом и для другой российской пули – БМК. Разрабатывали ее трое – Булавин, Медведев, Комаров. Начальными буквами их фамилий и названа пуля. БМК вылетает из ствола с высокой скоростью. В полете она устойчива, что, конечно же, сказывается на хорошей кучности.

Турбинный тип пуль

Внутри пули есть канал с ребрами, расположенными наклонно. Ребра придают ей вращение. Как следствие, турбинные пули обладают хорошими баллистическими характеристиками. Стоит обратить внимание на пули «Идеал» и разработку братьев Соколовых. У последних имеется канал в виде кольца между кожухом и сердечником. Наличие этого канала позволяет снаряжать пулю пыжом-стабилизатором. Но недостатки все равно есть. Так, снаряжать патроны нужно тщательно, а пули «Идеал» не подходят для снаряжения латунных гильз. Российские пули турбинного типа имеют сложную форму, а их отливка не всегда качественная. Некоторые охотники сами доводят пули до идеальной формы, но на это требуется время.

На нашем сайте, в разделе с патронами, вы можете купить современные пули «Стрела», Gualandi, Zala и другие. Выбор достаточно велик. Так, имеются в продаже патроны 12 калибра с пулей B&P весом 26, 28,29 и 32 гр. А пули Полева представлены в 2 вариантах. Полева 1 и 2. Патроны с пулей Gualandi для гладкоствольных ружей 20 калибра. Есть пули «Комби» от компании «Азот» Если вы еще не определились – можно попробовать патроны с разными пулями, а затем выбрать именно то, что вам больше по душе.

примеры и их технические характеристики

Турбинные пули: примеры и их технические характеристики

Если сравнивать стрелочно-турбинные и стрелочные пули с пулями турбинного типа, то последние окажутся конструктивно совершеннее. Пули турбинного типа обладают хорошим баллистическим качеством, которое обеспечивает постоянство и точность боя. Многие охотники предпочитают пользоваться этими пулями. Боевые качества пуль турбинного типа выше, нежели у стрелочно-турбинных и стрелочных пуль, включая и оригинальные пули Якана.


Турбинная пуля имеет специальную конструкцию, благодаря которой в полете она быстро вращается, что обеспечивает ей высокую убойность и точность. Турбинные пули состоят из свинцового корпуса, они монолитны, у них хвостовая часть более легкая, а головная часть более тяжелая. Внутри тела в центре находится конический или цилиндрический сквозной канал, который имеет много спиральных лопастей. Некоторые образцы турбинных пуль на своей поверхности имеют наклонные ребра и центрирующие пояски.

Устойчивость пули в полете обеспечивается струей воздуха, который проходит по осевому проходу пули. Лопасти в свою очередь обеспечивают вращение пули вокруг продольной оси, это в свою очередь увеличивает ее постоянство в полете тогда, когда скорость движения пули ниже сверхзвуковой.

Пуля «Идеал»

Пуля «Идеал» является старейшим и характерным образцом турбинных пуль. Этот вид пуль сконструировал Штендебах, но выпускаемые пули нашей промышленностью не соответствуют оригиналу, так как были конструктивно скопированы неправильно. В настоящее время выпускаются такие пули: тело сформировано из двух цилиндров, которые между собой имеют уступообразное соединение, головная часть более короткая и толстая, хвостовая часть более тонкая и длинная. Головная часть снизу и сверху имеет 2 ведущих пояска, имеется еще и третий поясок, но он расположен на расширенном основании пули, которое напоминает конус. В середине пули находится расширенный спереди продольный канал конусной формы, в этом канале имеются лопасти, по отношению к продольной оси самой пули она расположены наклонно.

Как уже писалось, в центральном канале пули имеются лопасти, которые заставляют ее вращаться. Но если в канале появляется воздушная пробка, ее турбина перестает работать. Такое обычно происходит тогда, когда в стволе со сверхзвуковой скоростью есть движение. Через время скорость полета падает, однако лопасти, которые к продольной ее оси поставлены слишком под большим углом и, не имея достаточного места, запускаются с воздушного потока, но ее не вращают. Таким образом, пуля начнет вращаться тогда, когда покинет каналы ствола и пролетит какой-то отрезок пути. Во время полета пуля успевает отклониться в сторону от оси прохода ствола, в результате чего скорость снижается. На теле пули как уже отмечалось, имеются ведущие пояски, между которыми виднеются углубления. Из-за этих углублений создается дополнительное сопротивление воздуха, в результате убойность и точность пули теряется.

Нередки случаи, когда пуля у дульного среза ствола перекашивалась, резко отклоняясь от цели в стороны. Объясняется это тем, что у пуль нашего производства в отличие от оригинала между 2-ым и 3-им ведущими поясками нет продольных ребер. Система Штендебаха обеспечивала надежный бой на дистанции до ста метров из дробовых ружей, тогда как выпускаемый сегодня вариант то дает точное попадание с дистанции 100 м, то дает абсолютно неточный выстрел, а то и вообще уводит пулю в сторону. Поэтому эта пуля используется на расстоянии не более 40-50 м и не применяется по опасному зверю.

Пуля «Майера»

Самым эффективным отечественным образцом турбинных пуль считалась пуля Майера (дважды турбинная). Пуля была разработана и испытана в 1963 году. Испытания осуществлялись из ружей с чоковой и цилиндрической сверловкой каналов стволов. Пуля создавалась с учетом (учитывались отрицательные факторы предыдущих образцов и систем пуль) многих конструктивных факторов, которые плохо влияли на меткость боя. Изобретатель полагал, что пуля должна начинать вращаться как только покинет ствол, ведь чем быстрее пуля начнет вращаться, тем короче будет дистанция, при которой пуля может отклониться от заданного направления и более того, тем точнее будет выстрел.

Тело пули Майера сконструировано из 2-ух цилиндров, между которыми есть конусный переход, придающий ей обтекаемости. Чтобы головная часть пули лучше центрировалась при входе в дульное отверстие, спереди есть один ведущий поясок. Продольный конусный канал расположен в центре пули. В этом канале сосредоточены наклонные ребра, которые у основания пули высокие, а в головной низкие. Гребни наклонных ребер образуют конус. Наклонные ребра или лопасти находятся и снаружи тела пули. Количество лопастей колеблется и в зависимости от калибра пули может быть от 6 до 8. Роль ведущих поясков выполняют наружные лопасти, которые центрируют в канале ствола пулю, центрируют пулю и во время прохождения дульного сужения. Наряду с этим они придают пуле в полете вращательные движения. Возможно это благодаря тому, что у лопастей достаточно места и разряжение воздуха снижается за хвостом пули. Внутренние ребра и наружные лопасти наклонены относительно продольной оси пули так, чтобы шаг одного витка винтовой линии совмещался. Шаг одного витка у пуль Майера 12 калибра и 16 равен 40-50 см. Благодаря такой длине шага сохраняется сила боя, высокая точность и дальность стрельбы.

Пуля способна обеспечить прицельный выстрел на дистанции 120-150 м в том случае, если ствол был правильно выбран и снаряжение тщательно подобрано. У пули достаточно высокая убойность и останавливающий эффект. Так, например, при ударе она разворачивается грибооразно, при этом на части не разлетается, нанося ранение, диаметр которого намного превышает диаметр калибра. Вследствие этого можно заключить, что пуля Майера по поражающему действию и точности боя недалеко отстала от боя крупнокалиберных штуцеров и ружей спец. пуледробовой сверловкой «парадокс».

Пуля Майера имеет недостаток — если на пути встречается с ветками, она либо разворачивается, либо отклоняется. Поэтому при снаряжении рекомендуется уменьшить навеску пороха, в противном случае пуля не начнет в канале ствола вращаться, внешние ребра сомнутся и пуля будет лететь кувырком.

Выбирая пули описываемых видов, необходимо учитывать тот факт, что между стенками в отводе «чока» и телом пули должен быть зазор около 0,5 мм. Достигнуть однообразия веса можно, если с торцевой стороны головной части пули снять лишний металл.

Пуля Бреннеке — Википедия

Материал из Википедии — свободной энциклопедии

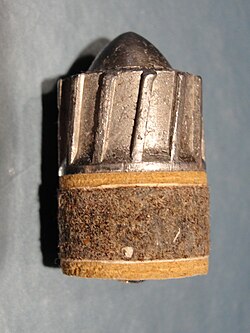

Пуля Бреннеке классического образца с войлочным пыжом-хвостовиком

Пуля Бре́ннеке — одна из наиболее популярных в мире пуль для гладкоствольного охотничьего оружия. Разработана в начале XX века немецким оружейником-изобретателем Вильгельмом Бреннеке (англ.)русск..

Пуля Бреннеке — один из характерных представителей турбинно-стрелочного типа пуль[1]. Головная часть пули свинцовая, на её боковой поверхности имеются наклонные рёбра. Рёбра весьма тонкие; они легко сминаются при прохождении по стволу, обеспечивая хорошую центровку пули. Хвостовик пули представляет собой пыж (в первых вариантах, а часто и сейчас — войлочный) толщиной 10-12 мм, соединённый с головной частью с помощью шурупа.

Пуля была разработана фирмой известного немецкого оружейника Вильгельма Бреннеке (1865—1951) в Лейпциге. Патент на её изобретение был выдан в 1898 году.[2]. Нос пули первой модификации был практически плоским, однако затем стал коническим. Выпускалось несколько различных образцов (1915, 1930 годов)[1], пока в 1935 году она не приобрела свой классический вид — в её конструкцию были внесены новые изменения, в частности, число рёбер увеличено с 6 до 12. Более поздние варианты пули, появившиеся с 1970-х годов, отличаются обычно формой хвостовика и его материалом (пластмасса). Пули с пластмассовым хвостовиком отличаются по массе и предназначены для стрельбы на разные дистанции[2][3]. Однако пуля классического образца распространена по-прежнему исключительно широко.

Интересно, что компания, основанная Вильгельмом Бреннеке, до сих пор принадлежит его прямым потомкам и является одним из крупнейших в мире производителей и разработчиков боеприпасов для стрелкового оружия.

В полёте пуля ведёт себя не совсем так, как рассчитывали конструкторы — наличие наружных наклонно-продольных рёбер очень слабо способствует её вращению. Хвостовик, хотя и стабилизирует пулю, несколько замедляет её скорость. Кроме того, в момент прохождения пули через дульное сужение рёбра почти полностью сминаются, что придает им неопределенную асимметрическую форму. Нарушение обтекаемости пули, вызванное деформацией рёбер, приводит к снижению скорости полёта и ухудшению боя[3].

Патрон, снаряжённый пулей Бреннеке (часть пластмассовой гильзы срезана). Под пулю положен пластмассовый пыж.

Последние варианты пуль Бреннеке с пластмассовыми стабилизаторами по конструктивному решению считаются более совершенными. У них центр тяжести размещен ближе к вершине головной части; рёбра расположены как на теле, так и на хвостовике и общая их площадь довольно велика[3]. В любом случае, одним из главных достоинств пули является её высокая кучность[2] и хорошая стабилизация в полёте (она слабо отклоняется, задевая за ветки и траву). Попытки применения этой пули со снятым хвостовиком привели к резкому ухудшению боя и усилению отдачи[4].

Серьёзный минус пули Бреннеке — большая трудность изготовления из-за сложной формы и необходимости специальных компонентов (шуруп, стягивающий пыж-стабилизатор, должен быть определённой формы). Даже при незначительных пороках бой этой пулей резко ухудшается. Даже встречающиеся в магазинах, а не у индивидуалов пули бывают зачастую очень плохого качества и показывают совершенно неудовлетворительный бой[5].

В советское время, когда пуля Бреннеке была одной из пуль, изготовлявшихся промышленными предприятиями, именно её рекомендовали в 1960-80-е годы брать при снаряжении патронов подкалиберными пулями[4]. Пули Бреннеке классического образца при условии качественного изготовления дают хорошую меткость на дистанции до 80 м[1]. Пули валового производства вполне приемлемы для стрельбы до 50 м, укладываясь на этой дистанции в круг 16—18 см[3]. Убойность пули хорошая, позволяющая применять её по всем крупным зверям Северного полушария (лось, кабан, медведь и различные олени). В одном из американских каталогов 1967 года было сказано, что пуля Бреннеке успешно использовалась на охотах на крупного зверя, даже такого, как лев, тигр и буйвол[4].

Слева — пуля Бреннеке некачественного кустарного изготовления, справа — фирменная, производства завода Бреннеке (вид на хвостовик)

В. Трофимов — Охотничьи боеприпасы и снаряжение патронов к охотничьим ружьям

1.8.10. Турбинные пули

Пули турбинного типа считаются конструктивно совершеннее, чем обыкновенные, стрелочные и стрелочно-турбинные пули. Благодаря их хорошим баллистическим качествам, обеспечивающим точность и постоянство боя, они заслуженно пользуются большой популярностью и спросом среди охотников. Боевые качества этих пуль выше, чем у всех ранее рассмотренных нами образцов, включая и последние промышленные пули Якана.

Повышенная точность боя и убойность турбинных пуль достигается за счет быстрого вращения их в полете, благодаря специальной конструкции пуль. Они монолитны, состоят только из свинцового корпуса, имеют более тяжелую головную и более легкую хвостовую части. Внутри, в центре тела, расположен цилиндрический или конический сквозной канал с рядом спиральных лопастей. Кроме того, некоторые образцы на поверхности тела пули имеют центрирующие пояски и наклонные ребра. Струя воздуха, проходящая по осевому каналу пули, сама по себе способствует устойчивости ее полета в воздухе, а лопасти, кроме того заставляют пулю еще вращаться вокруг продольной оси, что повышает ее устойчивость при полете, когда скорость ее движения будет ниже сверхзвуковой.

1.8.10.1. Пуля «Идеал»

Характерным и старейшим образцом этой группы является пуля «Идеал», сконструированная Штендебахом. Наша промышленность выпускает образец, неправильно скопированный с оригинала. Он выполнен следющим образом (рис. 28). Тело пули образовано двумя цилиндрами — более толстым и коротким в головной части, более длинным и тонким в хвостовой. Цилиндры соединены между собой уступообразно. В головной части пули сверху и снизу имеются два ведущих пояска, третий расположен на конически расширенном основании пули. В центре пули — расширенный спереди продольный конусный канал, в котором находятся наклонные к продольной оси пули лопасти.

Рис. 28. Пуля «Идеал»:

1 — ведущие пояски, 2 — внутренний канал с лопастями

Пуля «Идеал» приходит во вращение от лопастей, расположенных в ее центральном канале. Однако при движении в стволе со сверхзвуковой скоростью ее турбина не работает, так как в канале образуется воздушная пробка. Затем скорость полета снижается, нолопасти, не обладая достаточной площадью и поставленные под слишком большим углом к ее продольной оси, «срываются» с воздушного потока и не вращают ее. Пуля приходит во вращение только после того, как покинет ствол и пройдет определенный отрезок пути, за который она успевает отклониться в ту или иную сторону от оси канала ствола, что в итоге снижает точность. Ведущие пояски и углубления между ними на теле пули создают дополнительное сопротивление воздуха и не способствуют точности и убойности пули.

Кроме того, она часто перекашивается у дульного среза ствола и резко отклоняется в разные стороны от направления на цель. Это связано с тем, что наша пуля не имеет продольных ребер между вторым и третьим ведущими поясками, что было сделано в оригинале Штендебахом, и, проходя через дульный срез вторым центрирующим пояском, когда последний (третий) поясок находится еще в канале ствола, как бы спотыкается и резко меняет направление полета в любую сторону.

Несмотря на отмеченные недостатки, свойственные пуле системы Штендебаха, в своем первоначальном образце она обеспечивала надежный бой из дробовых ружей на дистанцию до 100 м. Выпускаемый у нас вариант дает то отличное попадание на 100 м, то совершенно неточный выстрел, ибо ее уводит резко в сторону. По этой причине эту пулю не следует применять по опасному зверю и расстояние стрельбы ограничить до 40–50 м.

1.8.10.2. Пуля Майера

Из отечественных образцов пуль турбинного типа наиболее эффективной является дважды турбинная пуля Майера (рис. 29), которую он разработал, изготовил и испытал в 1963 г. из ружей с цилиндрической и чоковой сверловкой каналов стволов.

Рис. 29. Пуля Майера:

1 — внутренний канале ребрами, 2 — внешние ребра.

При ее создании учтено большинство конструктивных факторов, отрицательно влияющих на меткость боя, которые отмечались у предыдущих систем и образцов пуль. Автор исходил из того, что пуля, покидая ствол, уже должна получить начало вращения, и чем быстрее она войдет во вращательное движение, тем короче будет путь, при котором возможно ее отклонение от заданного направления, и тем самым точнее будет выстрел.

Подобно пуле «Идеал» у пули Майера тело состоит из двух цилиндров, но между ними для придания обтекаемости имеется конусный переход. Для лучшего центрирования головной части пули при ее входе в дульное сужение имеется спереди только один ведущий поясок. В центре пули расположен продольный конусный канал, в котором находятся наклонные ребра, сходящие на нет в головной части, и наиболее высокие у основания пули, которые своими гребнями образуют конус. Снаружи тела пули находятся наклонные ребра — лопасти, количество которых зависит от калибра пули и может колебаться от шести до восьми. Наружные лопасти, выполняя роль ведущих поясков, хорошо центрируют пулю в канале ствола и при прохождении ею дульного суждения. Одновременно они способствуют более быстрому приданию вращательного движения пуле в полете, благодаря большой площади лопастей и уменьшению разрежения воздуха за хвостом пули в полете. Наклон наружных лопастей и внутренних ребер к продольной оси пули согласован таким образом, что шаг одного витка их винтовой линии совпадал, и он равен у пуль Майера от 40 до 50 см для пуль 12 и 16 калибров. Такая длина шага обеспечивает высокую точность, силу боя, а следовательно, и дальность стрельбы.

При правильных стволах и тщательном снаряжении патронов пуля обеспечивает прицельный выстрел на 120–150 м и более. Она обладает высокой убойностью и достаточным останавливающим действием, так как при ударе грибообразно разворачивается, не разбиваясь однако на части, наносит ранение, намного превосходящее диаметр пули по калибру.

Таким образом, по точности боя и поражающему действию дважды турбинная пуля Майера приближается к бою ружей со специальной пуледробовой сверловкой «парадокс» и крупнокалиберных штуцеров.

Основной недостаток пули Майера — отклонение и разворачивание при встрече с ветками. При снаряжении необходимо уменьшить навеску пороха по сравнению с дробовой, иначе пуля не получает вращения в канале ствола, внешние ребра сминаются, и пуля летит кувырком.

Подбирая пули «Идеал» и Майера к стволам своего ружья по размеру, следят за тем, чтобы зазор между телом пуль и стенками в канале «чока» был около 0,5 мм. Однообразие веса достигается путем снятия излишнего металла с торца головной части пуль.

1.8.10.3. Пуля БС — братьев Соколовых

В начале 70-х годов у нас появилась новая турбинная пуля «БС», которую сконструировали братья Соколовы (рис. 30).

Пуля состоит из центрального конического сердечника, переходящего в трапециевидную расширенную калиберную хвостовую часть, которая обеспечивает обтюрацию пороховых газов во время движения пули в стволе и должна выполнять функцию стабилизатора во время полета пули в цель, обеспечивая устойчивое направление пули головной частью вперед. Для центрирования в канале ствола и повышения кучности боя в новой пуле лопасти турбины выполнены в наружном калиберном кожухе-обтекателе, имеющем на своей поверхности два центрирующих пояска. Цилиндрический обтекатель отлит за одно целое с наклонными лопастями и коническим сердечником, причем длина кожуха меньше длины лопастей. Таким образом, между кожухом, сердечником, лопастями и хвостовиком образовано шесть наклонных сквозных каналов, обеспечивающих работу турбины при полете пули. Лопасти относительно продольной оси имеют угол наклона в 12–14°, что обеспечивает длину шага витка в 40–50 см, быстрое вращение пули вокруг продольной оси при выходе из канала ствола и правильное ее движение в воздушном пространстве по пути к цели.

Рис. 30. Пуля БС:

А — 1-й вариант; Б — 2-й вариант:

1 — сердечник, 2 — кожух-обтекатель, 3 — сквозные наклонные каналы, 4 — стабилизаторы.

Наряду с первым вариантом цельной пули, предназначенной в первую очередь для снаряжений папковых гильз, Соколовы разработали впервые в охотничьей практике второй образец турбинной пули, состоящей из двух частей — головной (собственно пули) и хвостовой — стабилизатора — для снаряжения в металлические гильзы (рис. 30.Б). У пули со стабилизатором хвостовик заканчивается стержнем, на который насаживаются войлочный и картонный пыжи, соосно закрепляющиеся расклепыванием свинцового стержня.

Пули «БС» безопасны для стрельбы из ружей, имеющих любые дульные сужения, так как тонкая рубашка обтекателя может легко обжиматься по окружности при прохождении по каналу и через дульное сужение ствола без нарушения правильности ее полета. Они дают хорошие качества боя, при встрече с целью легко разрушаются, образуют большое количество осколков и обеспечивают надежное убойное действие на животное.

Пуля Якана, Пуля Шитуева, Пуля Бреннеке

Стрелочно-турбинные пули: Пуля Якана, Пуля Шитуева, Пуля Бреннеке

Чтобы точность стрельбы была высокой, нужна стабильная траектория движения пули. Стабильной траектории можно добиться с помощью аэродинамических ребер на пуле или добавлением к ней специальных лопастей на стабилизаторе. Это увеличивает устойчивость в полете и придает достаточное вращение пуле. Во время создания пуль стрелочно-турбинной группы было применено именно это конструктивное решение.

Пуля Якана

Высоким распространением и популярностью среди охотников
пользовалась пуля Якана. Она выпускается и по сей день, правда в упрощенных
вариантах. Она была создана Яканисом в начале двадцатого века, в Литве. Пуля –
цилиндрической формы с круглой головной частью тела. С помощью пропущенного
через основание расклепанного свинцового стержня, на тело пули закрепляется
войлочный пыж-стабилизатор. Стабилизатор сзади и спереди замыкается двумя
прокладочными пыжами.

Головная часть тела пули в первом варианте изготовления была
разделена на две трети её длины, на шесть или четыре доли. Заливаемая воском
экспрессная пустота располагалась в голове пули. Потом пуля спрессовывалась.
Пресс проходил так, что надрезы на её теле не было видно, а пуля приходила в
обтекаемый и монолитный вид. В каждом из вариантов изготовления на боковой
поверхности расположены шесть наклонных ребер — треугольных направляющих. Они
производят центровку пули во время движения в канале ствола. Ввинчиваясь, эти
направляющие в канале чока придают пуле круговое вращение. В полете они
сохраняют это вращательное движение. Эти факторы обеспечивают нормальное
движение пули к цели выстрела.

На средних и коротких дистанциях этот вид пули обладал
хорошими убойными качествами. Это достигалось за счет экспансивного действия
при попадании. Пуля разрывалась на куски и наносила смертельные ранения
животному.

Но при всех этих плюсовых качествах, пуля также обладала
довольно важным недостатком. Она, при попадании в небольшое препятствие, например, маленькую ветку, крупный
стебель травы, теряла направление своего полета. Это осложняло стрельбу в
камышовой местности и местности кустарникового типа.

Сейчас в реализацию поступают пули Якана в упрощенной
конструкции. Они обладают очень низкими и плохими боевыми и баллистическими
характеристиками. Они не имеют продольных надрезов на теле, а взрывная пустота
в головной части пули отсутствует вовсе или она имеет очень небольшие размеры. Из-за
этого она потеряла высокое действие торможения
и те качества, которых добился автор при её создании. При попадании в
цель, она не разворачивается и обычно дает подранки при стрельбе.

Пуля Шитуева, иначе
«Стрела»

Она по внешнему виду напоминает бомбу с авиационным
назначением. Выпуск пули начался в тысяча девятьсот восемьдесят девятом году в
городе Краснозаводск. Пуля с шестью оперениями, стреловидного профиля
тела. Она выпускается в контейнере,
который состоит из двух полуцилиндрических, полиэтиленовых оболочек.

Вес шестнадцатого калибра – 28 грамм. Вес двенадцатого калибра — около 32 грамм. Профиль
внутренней поверхности в контейнере выполняется как наружный профиль пули. Внешний
профиль – из шести усеченных конусов, которые соединяются друг с другом. Угол
наклона и диаметр конусов созданы исходя из достижения нужной обтюрации. Донная
часть создает бездеформационное принятие давления пороховых газов.

Патрон создан из бумажной или полиэтиленовой гильзы, пороха
марки «Сокол», нержавеющего капсюля «Жевело-H», войлочных пыжей, картонной
прокладки, а также из пули «Стрела», которая находится в контейнере. После завершения
сборки патрона, гильза, с упором закатанного торца на контейнер и пулю,
завальцовывается.

Пуля Бреннеке

Патент на пулю был создан около девяносто лет назад. Но это
не повлияло на изменения в её конструкции. Пуля является прототипом для новых
образцов пуль. За прототип при разработке стрелочной пули «ВВОО-И» Ильин взял
пулю Бреннеке.

Пуля Бреннеке имеет цилиндрическую форму, головная часть
этой пули сплошная и заостренная спереди конической формой. На боковой поверхности
прямоугольные ребра. В основании лежит кольцевою обтюрирующий поясок, он
является и центрирующим. Пояс препятствует прорыву газов во время выстрела и
надежно закрывает ствол. Ребра придают пуле вращательное движение и центрируют
её. Хвостовая часть пули похожа на стабилизатор, ставящийся на пули Якана. Стабилизатор
состоит из трех пыжей, он закрепляется специальным крепежным винтом.

Сейчас можно встретиться с заводскими пулями Бреннеке, у
которых хвостовик сделан так же как на пуле Якана, то есть посажен на свинцовый
стержень. Помимо этого, оба этих вида выпускаются с трехлопастным,
полиэтиленовым стабилизатором. Лопасти сделаны под углом. Стабилизатор
спрессован в теле пули или насажен на стержень из свинца.

Первые образцы пуль Бреннеке и Якана хорошо зарекомендовали
себя и у нас, и заграницей. Они дают
хорошую меткость до восьмидесяти метров. Сейчас, в том виде, в котором они
продаются на данный момент времени, пули подойдут для стрельбы на пятьдесят
метров. Их отстрел до пятидесяти метров находится в пределах круга, диаметром
шестнадцать сантиметров.

Но не лишены они и недостатков. Отсутствует точная соосность хвостовика и тела пули. На них
так же сказывается тормозящее действие хвостовика. Отсутствует достаточная
надежность обтюрации газов в пространстве (заснарядном), потому что
пыж-стабилизатор не выполняет свою функцию, так как сильное
осевое сжатие крепящим стержнем или винтом препятствует этому. Нарушается
упругость войлока, это тоже приводит к обтюрации газов.

Наружные, наклонные, продольные ребра слабо придают вращение
пули в полете. Это достигнуто тем, что наклонные ребра недостаточно высокие, а
их боковая поверхность недостаточна для придания хорошего вращения на коротком
отрезке времени. Еще один нюанс: на момент, когда пуля проходит дульное сужение, ребра
практически полностью сминаются. Это придает ребрам ассиметричную форму. Нарушение поверхности, которое вызывается деформацией ребер,
снижает силу, точность боя и скорость полета.

Наиболее современные варианты комбинации стрелочно-турбинных
пуль Бреннеке и Якана, на которые ставятся пластмассовые стабилизаторы, более
хороши и совершенны. Центр тяжести у них расположен ближе к верхней части
пули. Спиральные ребра расположены на хвостовике и теле пули, а общая площадь
их вполне достаточна. Основная масса ребер-лопастей (перьевых) находится
довольно-таки далеко за центром тяжести, а это уменьшает виляние пули в воздухе
и увеличивает баллистические характеристики.

Когда пулю подгоняют к ружью, лишний металл снимают, его
снимают между центрирующих ребер и головной части пули. Непосредственно поясок
и ребра трогать нельзя, так как это нарушает центровку пули и её вращение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
