Самодельный транец на пвх лодку: чертежи и размеры самодельных навесных регулируемых транцев. Как сделать их и приклеить на надувную лодку из ПВХ? – чертежи, как сделать для надувных лодок своими руками — sib-carp.ru

Содержание

чертежи, как сделать для надувных лодок своими руками

Транец представляет собой элемент модификации ПВХ лодки, необходимый для установки мотора. Как правило, используется для плавсредств грузоподъемностью
от 220 кг. Альтернативой дорогостоящим заводским моделям может стать изготовление транца своими руками.

Для каких ПВХ лодок

Выносной транец для подвесного мотора по размерам и другим характеристикам должен соответствовать параметрам конкретной ПВХ лодке. Значение имеет как размер, так и конструкционные особенности плавсредства.

Важно! Перед изготовлением самодельного транца обязательно необходимо ознакомиться с техническими характеристиками вашей лодки ПВХ и мотора, который планируется на нее устанавливать.

Если приобретенная лодка не укомплектована мотором, значит, она рассчитана на гребное передвижение по воде. Но, даже для таких моделей допускается установка моторов, но не мощнее, чем 3 л.с. Это позволит развивать скорость до 10 км/ч, чего достаточно для преодоления водного пространства и по течению, и на стоячей воде. Именно небольшие по мощности и массе моторы могут не слишком нагрузить плавсредство и не подвергнуть риску тонкий материал ПВХ.

Самодельными танцами можно оснащать даже небольшие по размерам лодки

Разновидности

Различают два основных вида транцев:

Стационарный. Характеризуется жесткой конструкцией, которая монолитно вклеивается в кормовой части. Как правило, именно такой вид используется в большинстве моделей, которые изначально комплектуются двигателями. Материал пластины – многослойная фанера. Максимальная мощность мотора, который может выдержать эта конструкция – 7 л.с.
Навесной (съемный). Предназначаются для крепления маломощных двигателей до 3 л.с. Комплектуется крепежками, которые позволяют снимать транец.

Оба вида рассчитаны под использование и электрического, и бензинового двигателя. В случаях, когда вы не используете моторное и планируете весельное передвижение, свободный от двигателя транец может быть использован для удобного размещения эхолота и другой рыболовецкой техники.

Требования, предъявляемые к транцам

И покупной, и самодельный транец для надувной лодки должен соответствовать таким обязательным требованиям:

Прочность. Это касается как выбора материалов изготовления, так и способа крепежа.
Водостойкость. И деревянные, и металлические части должны быть не подвержены влиянию влаги – фанера не должна разбухать, а каркас ржаветь.
Правильный выбор толщины пластины. Чем более мощный и тяжелый мотор, тем толще должна быть пластина.

Важно! Самые прочные по конструкции транцы устанавливаются для использования мотора, максимальной мощностью равной 10 л.с. Они предназначены для лодок длиной до 3,5 м с диаметром баллона около 0,44 м.

Многослойная фанера и хромированный металл обеспечат надлежащую влагостойкость и гарантирую долговечность.

Изготовление своими руками

Транцы имеют достаточно простую конструкцию, поэтому без труда могут быть изготовлены собственноручно. Подготовив необходимые материалы и инструменты, а также вооружившись точными чертежами, вы легко сможете подготовить свою ПВХ лодку к новому рыбацкому сезону, оснастив ее местом для крепления двигателя.

Необходимые материалы и инструменты

Для изготовления самодельного транца понадобятся элементарные материалы, часть из которых можно найти дома, а остальные докупить в рыбацком магазине.

Материалы	Инструменты
Фанера (влагостойкая) толщиной 30-40 мм – размером30-40 см по большей стороне	Болгарка или ручная пила по металлу
Металлические прутья или полосы (для каркаса)	Ножовка или электролобзик
Защелки для весел	Дрель
Лодочные лееры	Сварочный аппарат*
Наждачная бумага (мелкофракционная)	Гаечные ключи
Растворитель
Клей для работы с ПВХ поверхностями

* _{Если в арсенале отсутствует сварочный аппарат или нет навыков его использования, в качестве альтернативного варианта для части работ по изготовлению рамы, можно использовать трубогиб. С его помощью можно будет придать нужную форму металлическим частям для создания каркаса.}

Приветствуется использование металлических элементов из нержавейки – это существенно продлит срок службы. Фанера может быть использована и обычная многослойная, но в этом случае она должна быть окрашена и покрыта специальным влагостойким лаком. Клей должен быть такой же, как представлен в ремкомплекте к лодке или рекомендованный для ПВХ.

Чертежи

Несколько вариантов чертежей для изготовления транца для лодки ПВХ своими руками позволят выбрать подходящий. Учитывая особенности лодки, предпочтительный метод крепления и вид интересующей конструкции, подберите оптимальную схему для плавсредства.

Самая простая конструкция транца

Инструкция изготовления

Изначально следует изготовить отдельные элементы, которые потом можно будет собрать в единую конструкцию. Время для выполнения работ зависит от выбранных исходных материалов и умения пользоваться необходимым инструментом.

Пластина

Изготовление транца на резиновую лодку следует начать с пластины. Габаритные размеры и форма напрямую зависят от мощности и способа крепления мотора. Обязательными являются следующие этапы:

Из фанеры необходимо вырезать фрагменты, по размеру соответствующие тем, которые указаны в чертеже. Если толщины заготовки недостаточно для обеспечения прочности ее можно нарастить. Для этого требуется изготовить две одинаковые детали и скрепить их между собой болтовыми стяжками. Если нет влагостойкой фанеры, используйте обычную. Предварительно обработайте ее несколькими слоями яхтного лака. В работе можно использовать ножовку или электролобзик.
Разметка и сверление отверстий под крепежи. Поскольку фанера является пиломатериалом, рекомендовано осуществлять сверление с двух сторон – до половины толщины с одной стороны и навстречу с другой. Так повышается шанс того, что не повредите поверхность пластины, избежите сколов и т.д.

Обработка отверстий и торцов. Для этого можно воспользоваться наждачной бумагой. Транцевые пластины должны быть со всех сторон защищены от воздействия влаги.

Важно! Перед тем как осуществлять болтовую стяжку, промажьте отверстия водостойким герметиком или эпоксидной смолой.

Металлическая рама

Чтобы транец на лодку пвх был максимально прочный и надежный, стоит использовать металлическую трубу круглого сечения диаметром около 20 мм или стальной лист толщиной 3-4 мм. Обязательными являются следующие этапы:

Из трубы или нержавеющих лент вырезаются заготовки (размер в соответствии с чертежами).
Гнем или свариваем заготовки. Тут возможны два варианта: За неимением трубогиба можно использовать только сварку. Для этого в местах, где должны быть изгибы, можно выполнить сварочное соединение. При помощи трубогиба делаются необходимые загибы отдельных элементов.

Собираем раму. Используем сварку для соединения поперечной планки с боковыми металлическими частями.

Работа со всеми металлическими элементами должна производиться с максимальной точностью. В итоге должны получиться идентичные заготовки, которые будут собраны в единую конструкцию.

Использование трубогиба упросит и ускорит процесс сгибания отдельных элементов

Сборка конструкции

Завершающий этап изготовления. К просверленным согласно схеме отверстиям приставляются части рамы и скручиваются. Болтовое соединение обязательно должно комплектоваться шайбами. Как и в случае соединения двух частей пластин, отверстия обязательно обрабатываются влагостойким герметиком, чтобы во время эксплуатации исключить самораскручивание.

Если имеете элементарные навыки при работе с необходимым инструментом, весь процесс изготовления, не считая времени на сушку после лакирования, займет не более нескольких часов.

Наращивание транца для надувной лодки

Стандартный рекомендованный размер транца обычно выбирается исходя из параметров высоты бортов. Габаритные размеры пластины могут меняться, если того требуют особенности конструкции или габаритные размеры двигателя. Если стоит задача изготовить универсальный транец, который мог бы подойти для разных видов моторов, то имеет смысл увеличить высоту посредством регулируемой надставки.

Для этого пластина готового транца немного модернизируется – добавляется еще один деревянный элемент. Понадобится несколько основных этапов:

Из того же материала, что и пластина, вырезается прямоугольная заготовка. Иногда верхняя часть может иметь небольшое углубление, но это обусловлено исключительно видом двигателя.
С двух сторон (слева и справа) по вертикали вырезаются 4 сквозных отверстия. Размер отверстий может быть равен высоте, на которую планируется поднять транец.

Отверстия обрабатываются наждачной бумагой и яхтным лаком.
Готовая надстройка прикладывается к пластине так, чтобы верх обоих точно совпадал. Сама надстройка должна располагаться четко по центру транца, поэтому стоит замерять расстояние от краев – оно должно быть одинаковым с обеих сторон. После этого осуществляется разметка – сверлом или керном делаются отметки на пластине сквозь отверстия в настройке (разметка должна делаться в верхней точке отверстия надстройки).
В пластине по готовой разметке делаются сквозные отверстия и обрабатываются для создания влагостойкости.
Надстройка прислоняется к пластине и затягивается болтовым соединением.

Важно! Такой выносной транец позволит использовать подвесной мотор любых габаритов и видов конструкции.

Суть работы такой конструкции заключается в возможности поднятия верхнего уровня транца. Для этого просто необходимо немного раскрутить болты, поднять надстройку и прочно зафиксировать крепежи обратно.

Регулируемые транцы могут иметь 4 или всего 2 продолговатых отверстия для увеличения высоты

Монтаж на лодку

Перед осуществлением монтажных работ необходимо предусмотреть место для удобного расположения весел на период, когда они не будут использоваться. Полностью накачайте лодку воздухом и, прикладывая весла к бортам, определите оптимальное место, где они не будут мешать размещению транца и двигателя. Маркером отметьте места, где должны находиться защелки для фиксации весла (с обеих сторон лодки).

В кормовой части намечаем места, где будут крепиться лодочные лееры. Для этого прикладываем транец к лодке и делаем отметки в местах, где будет осуществляться крепеж.

Когда разметка готова, можно приступать к остальным этапам монтажных работ:

Приложите к отмеченным местам защелки для весел и лееры, и обведите их маркером, чтобы определить места нанесения клея.
Полностью выпустите воздух с лодки.
Обработайте места склейки элементов наждачной бумагой, для создания шероховатой поверхности с целью улучшения адгезивных свойств.
Нанесите первый слой клея на обработанные места и элементы, которые будете приклеивать и оставьте высыхать на время, указанное на упаковке клея (обычно не более 15 минут). После этого нанесите второй слой клея и оставьте еще на 5 минут.
Точно по отметке приложите защелки и лееры к бортам и корме, плотно прижмите, положите под пресс и оставьте до полного высыхания.

Если места крепления выбраны правильно, транец надежно держится на корме

Важно! Чтобы ускорить процесс склеивания, можно воспользоваться строительным феном горячим воздухом. Для этого необходимо соединить склеиваемые поверхности и воздействовать на них горячим воздухом, одновременно приглаживая/уплотняя соединение.

Чтобы завершить монтаж и установить транец, накачайте лодку на половину общего объема и вставьте крепежные элементы транца в лееры. После этого заполните лодку воздухом полностью.

Заключение

Самодельные транцы по качеству и эксплуатационным характеристикам ничем не уступают заводским, продаваемым в Москве, но обойдутся гораздо дешевле. Используя проверенные чертежи и минимальное количество материалов, сможете буквально за несколько часов изготовить конструкцию, которая идеально подойдет именно для вашей модели лодки.

Создавая надстройку, вы расширяете возможности использования моторов разных размеров и с различными особенностями конструкции. Учитывайте только то, что чем меньше по грузоподъемности ваше плавсредство, тем легче должен быть транец.

Навесной транец для надувной лодки ПВХ своими руками

После покупки надувной гребной ПВХ лодки вам в конечном итоге надоест приводить в движение судно с помощью весел. Вам захочется сесть и с помощью навесного двигателя с минимальными усилиями пойти по водной глади. Но для установки навесного мотора на вашу лодку необходимо приобрести или изготовить самостоятельно навесной транец. Давайте попробуем помочь вам решить вопрос с самодельным транцем. При выборе лодки будьте внимательны, так как не на все лодки пвх можно подвесить двигатель.

Транец

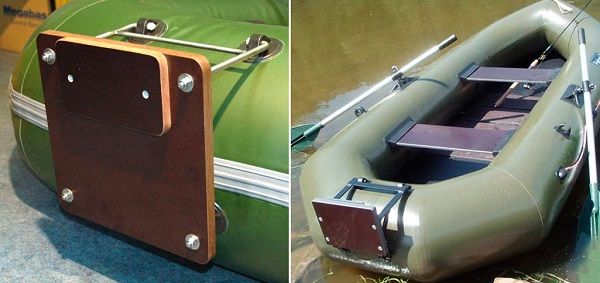

Навесной транец – это приспособление для подвески лодочного двигателя на лодку, которая до этого изначально не была приспособлена для навески двигателя. При этих манипуляциях конструкция вашей лодки практически не меняется. Съемное приспособление представляет собой такую конструкцию:

Каркас, изготовленный из алюминиевого или стального профиля,
Плита, изготовленная из влагостойкой ламинированной фанеры,
Крепежных болтов.

Виды крепления транца

Применяют крепление транца к лодке двух видов:

Первый вид крепления – с помощью клея приклеенные к корпусу пвх лодки бобышки. Сверху на корпус устанавливаются две маленьких бобышки, за которые зацепляются спецзацепы, а снизу устанавливается одна большего размера, в нее вставляется транец.
Второй вид — крепление с помощью шнуров. Этот вид крепления очень удобен и эффективен перед первым, так как задействована вся ширина транца, а это, в свою очередь, предотвращает от нежелательной нагрузки сфокусированную в одну точку. Нагрузка при шнуровке равномерно распределяется и двигатель при этом виде крепежа, более устойчив на транце. Но имеется и минус у этого крепления – много времени тратиться на установку транца.

Ограниченность и недостаток транца

В состав транца входит еще доска, размер которой в большинстве случаев 280 на 280 миллиметров, до 300 на 300 миллиметров.

Но на транец устанавливается не все подвесные двигателя. Во многих случаях мощность двигателя не должна превышать более 3,5 лошадиных сил. Ограничение есть также и по весу, он не должен быть тяжелее 15 килограмм. Кроме моторов, работающих на бензине, на транец с легкостью можно установить и электромотор лодочного варианта, с влагозащитным корпусом.

Одним из минусов транца является то, что лодку необходимо всегда держать оптимально накаченной. Если лодка чуть приспущенная, тогда нога двигателя будет сильно уходить под вашу лодку. А угол наклона двигателя – это очень важная характеристика для безопасного и оптимального передвижения по воде.

Транец для лодки ПВХ своими руками

Чтобы изготовить транец на лодку, вам понадобится жесткая прямоугольная пластина, размер которой вы подберете под ваш двигатель. Пластина должна выдержать статическую и динамическую нагрузку, которая возникает во время движения лодки по водной глади.

Сам транец изготавливают из фанеры марки ФСФ или ФБС, толщина которой от 16 до 20 миллиметров.

В местах крепления опор двигателя толщина вашего изделия должна быть от 30 до 35 миллиметров, путем установки дополнительных накладок.

Наибольшее для вас неудобство возникнет при креплении самого транца к лодочному борту.

Но как уже описывалось выше как вам удобней, так и выполняйте крепление транца к лодке.

Закрепить транец можно с помощью металлического стержня или кронштейна.

Кронштейн изготавливается из нержавеющих трубок в виде рамы, повторяющих кривизну вашего борта и соответственно увеличивающих площадь опоры или трубок, которые монтируются сверху к двум бортам.

Так как в продаже трудно найти резиновые бобышки для крепления лодочного транца, а сделать их самим сложно, поэтому предлагаем вместо них применить из капроновой ленты, петли, шириной от 20 до 45 миллиметров, к примеру, ЛТК-40-1000 или ШКП 22-700, которые необходимо приклеить к корпусу специальными шайбами.

Шайбы необходимо изготовить из прорезиненной вулканизированной ткани на основе, выполненной из синтетических материалов. В первую очередь вырезают две шайбы – внешнюю (верхнюю) и внутреннюю (нижнюю). Верхняя шайба должна на 30 миллиметров по диаметру перекрывать шайбу нижнюю. Шайбы необходимо зачистить наждачной бумагой, причем верхнюю шайбу с одного бока, нижнюю соответственно с двух.

На верхней шайбе необходимо сделать прорезь для ленты и склеить клеем для резиновых изделий с нижней шайбой до прорези.

Ленточные концы продевают в сами прорези и пристрачивают к нижней шайбе, после этого нижнюю и верхнюю шайбы склеивают до конца.

Петлю с шайбой приклеивают к борту лодки.

Конструкция крепежной шайбы с петлёй:

Верхняя крепежная шайба.
Нижняя крепежная шайба.
Капроновая лента.

Довольно распространенный способ крепления подвигательной доски к самому каркасу, который устанавливают сверху баллонов и крепятся к ним вклеенными ремнями или петлями.

Каркас изготавливается из дюралюминиевых труб или деревянных брусков.

Оригинально выполняют транцевое крепление через вертикальную стойку, которую крепят к опорной пластине, заранее уложенной под борта, на днище и зажимают ими.

Транец также можно прикрепить с помощью кронштейна к жесткому сиденью, которое расположено в корме.

Днище лодки пвх

Одним немаловажным фактором при использовании вашего судна на воде является обустройство днища самой лодки. Связано это с тем, что эластичное плоское днище лодки прогибается под тяжестью сидящего на нем человека, при этом происходит образование подводного горба. Подводный горб очень увеличивает сопротивление водной глади при движении лодки, что приводит к перерасходу топлива и неустойчивости самого хода.

Чтобы придать днищу лодки поперечную и продольную жесткость, в конструкцию добавляют жесткий настил или надувное днище. Надувное днище улучшает безопасность и надежность хода лодки, а также увеличивает комфортность. Двухсекционный надувной матрац хорошо подойдет на роль надувной подушки.

Необходимо заполнить матрац воздухом и уложить в кокпит в нос подушкой, после этого необходимо заполнить сами борта до рабочего давления, при этом борта зажимают матрац.

Для улучшения проходимых по воде качеств вашей лодки, днищу нужно придать килеватость.

Для этого монтируем между сланью и днищем продольную балку (жесткий кильсон), он делает натяжку днища и увеличивает устойчивость лодки пвх на проложенном вами курсе. Кильсон крепят к кормовой и носовой секциям слани.

Оцените статью: Поделитесь с друзьями!

Транец навесной для лодки ПВХ своими руками: варианты изготовления

Навесной транец — как сделать своими руками

Многие из рыбаков, имеющих в распоряжении гребные надувные лодки, рано или поздно задумываются о монтаже лодочного мотора. Это очевидное решение, позволяющее сэкономить много сил и времени, особенно после долгой спиннинговой ловли, когда руки кажутся каменными от многих десятков забросов. Но установку мотора подразумевает конструкция не всякого плавсредства — например, популярные маломестные лодки bark по логике производителя предназначены для перемещения только с помощью весел. Поэтому для установки двигателя на такое плавсредство используется специальное приспособление — навесной транец для лодки.

Почему он необходим

Навесной транец для надувной лодки — это жесткая досчатая конструкция, специальная площадка для монтажа мотора на округлый борт надувной лодки. Применение навесных транцев для лодок ПВХ или резиновых — единственный способ установить на них двигатель, если изначально его применение для этой модели не предусматривалось. При этом транцы-самоделки не подпадают под понятие «существенных изменений в конструкции», поэтому их применение не требуется согласовывать с производителем либо какими-то контролирующими инстанциями.

Подвесной транец может быть смонтирован не только для мотора: его можно применять для установки держателей удочек, т. н. «подстаканников», а также другого бортового оборудования, например эхолота.

Совет! Только учтите, что самодельный транец может быть использован только с маломощным мотором, мощностью не более 3,5 л.с., позволяющим развивать скорость не больше 10 км/ч.

Применение моторов более высокой мощности оправдано только на тех лодках, которые уже имеют все необходимые крепления, т. к. рассчитаны на ход с высокой скоростью. Примером могут служить восьмиместные суда «Барк» серии BT — транцы у них встроенные.

Самодельные транцы — какие они бывают

Транец навесной для лодки ПВХ своими руками изготовить вполне возможно. Обратите лишь внимание, что лодка должна быть сделана именно из поливинихлорида — прочного и стойкого к истиранию материала. Установка самодельного транца на резиновую лодку возможна, но резина — менее прочный материал, чем ПВХ, а использование мотора даст дополнительную нагрузку.

Транец для лодки ПВХ имеет, как правило, одну универсальную форму — это прямоугольная или квадратная пластина из влагостойкой и прочной бакелитовой фанеры толщиной 16-20 мм. ДСП, ДВП и другие подобные материалы не применяются — их прочностные характеристики не подходят для требуемой цели — выдерживания веса мотора. Но обычная многослойная фанера для изготовления транца допустима при условии пропитки водоотталкивающим составом и покрытия сверху яхтным лаком.

Различия в конструкции транцевых приспособлений сводятся к разным способам крепежа на корпус плавсредства.

Крепление опорной плиты на гнутых кронштейнах на специальные рымы, или бобышки. Их устанавливают при помощи клея непосредственно на баллон. Рым представляет собой «присоску» с отверстием или кольцом, в который вставляется кронштейн. Некоторые модели лодок имеют встроенные рымы.
Прижим опорной плиты с помощью струбцин, если корма лодки жесткая, а не в виде баллона.
Конструкция навесного транца для надувных лодок из ПВХ Г-образной формы, которая привязывается к рамам или другим специальным креплениям прочным шнуром либо ремнями.
Сваренная из металлического прута или трубы рама, которая повторяет форму кормы лодки.

Последний способ — самый трудоемкий, но позволяет оптимальным способом распределить массу двигателя и за счет этого добиться лучшей управляемости лодки.

Варианты изготовления

Мы опишем самый распространенный вариант изготовления транца на лодку ПВХ своими руками — это использование конструкции на кронштейнах.

Для изготовления и прикрепления транца к баллону лодки понадобится:

бакелитовая фанера — один лист шириной примерно 30*30 см, второй — 30*20 см, толщина каждого 16 мм;
металлический прут сечением 10 мм для изготовления каркаса;
специальный клей для лодки ПВХ, оптимально — из ремкомплекта;
наждачная бумага;
растворитель;
дрель и инструменты для работы с металлом;
сварочный аппарат;
покупные либо изготовленные самостоятельно рымы.

В качестве последних можно использовать лодочные леера.

Из бакелитовой либо иной влагостойкой фанеры нужно вырезать два прямоугольника указанных размеров. Аккуратно обработать напильником края. Скрепить их вместе так, чтобы суммарная толщина получилась 32 мм (для крепления большинства лодочных моторов толщина опоры должна быть 30-35 мм). Крепеж можно осуществлять с помощью обычных болтовых соединений.

По углам большой плиты просверлите 4 отверстия для монтажа каркаса.

После этого приступаем к сборке каркаса, на котором будет держаться наш транец. Для того, чтобы высчитать длину кронштейнов каркаса, придется полностью надуть лодку и приложить опорную пластину к ее корме вертикально. Воспользуйтесь помощью другого человека — он должен удерживать пластину, пока вы с помощью рулетки измеряете длину будущих элементов каркаса, а также маркером на баллоне отмечаете точки приклеивания лееров.

Обратите внимание! После установки транец должен держаться строго вертикально!

Два рыма будут крепиться на баллоне сверху, один — служить опорой транцу в нижней части кормы.

Из стали, лучше — нержавейки, необходимо изготовить 2 прутка круглого сечения (1 см) измеренной длины плюс несколько сантиметров запаса. Можно использовать готовые кронштейны любого другого сечения, подходящие по длине. Они надежно прикрепляются к верхней части опорной плиты при помощи болтов. Конструкцию можно усилить дополнительными ребрами жесткости при помощи сварки, чтобы двигатель на транце меньше «гулял». К нижней части плиты крепится один опорный кронштейн.

Транец своими руками готов. Осталось его установить.

Как установить транец

Установка транца на резиновую лодку — самая непростая операция. Сама по себе конструкция такого плавсредства не допускает применения самых простых и надежных соединений — на болтах, с помощью сварки и т. п., поэтому используется соединение на клею.

Транец устанавливают в рымы, которые должны быть приклеены к баллону лодки клеем, предназначенным для ее ремонта. Видом рыма является, например, леер, либо ручка для переноски лодки (удобна в качестве опоры для нижней части транца). Рекомендуется использовать покупные детали, т. к. изготовить рымы самостоятельно сложно (но можно — например, из вулканизированной ткани или из материала, предназначенного для наклейки заплат на лодку).

Сначала плавсредство необходимо надуть полностью. Размеченные ранее места для монтажа лееров слегка зачистить наждачкой-нулёвкой, обезжирить растворителем и нанести первую порцию клея для ПВХ. Выждать некоторое время, чтобы первый слой клея частично застыл, нанести второй, приложить пластиковый рым и плотно придавить. Разместить таким образом все бобышки, удостовериться, что схватывание произошло, и сдуть лодку наполовину.

На последнем этапе крепления необходимо установить транец нижним концом в опорный рым, верхние кронштейны вставить в соответствующие леера, и надуть лодку полностью. Обратите внимание, что в этой конструкции удержание транца на баллоне происходит благодаря силам упругости.

Транец на лодку ПВХ своими руками

Статья акутальна на: Март 2020 г.

Практически каждый рыболов мечтает приобрести лодку, которая расширяет его возможности, особенно в условиях, когда приходится рыбачить на диких водоемах. Обычно на таких водоемах ловить рыбу с берега сложно из-за наличия густой растительности, расположенной по берегам. Наличие лодки дает возможность не обращать особого внимания на подобные неудобства.

Торговые точки располагают наличием различных конструкций лодок из современного ПВХ материала. Как правило, интерес представляют надувные лодки, которые более практичные и более простые в эксплуатации. Надувные лодки не имеют излишнего веса, поэтому их легко перемещать как по берегу, так и на воде. Кроме этого, они не занимают много места, особенно в ненакачанном состоянии. Это особенно актуально, когда лодку требуется переместить на водоем или определить на хранение. Небольшие модели надувных лодок не требуют специальных средств для транспортировки.

Подобные простые конструкции подлежат модификации, что и делают многие рыболовы. Наиболее востребованная деталь любой лодки – это навесной транец, который послужит в дальнейшем местом крепления лодочного мотора.

Если купить в отдельности надувную лодку ПВХ и навесной мотор для нее, то это обойдется гораздо дешевле. Но здесь имеется маленькая проблема, которая не позволяет просто так установить навесной мотор. Дело в том, что мотор устанавливается на транец, который можно купить, а можно сделать и самому. Естественно, что самостоятельное изготовление окажется дешевле. Главное, чтобы владелец умел работать с инструментами и различными материалами. А с другой стороны, наши рыболовы являются мастерами на все руки и с подобной задачей могут справиться в два счета.

Несмотря на это, нужно быть очень внимательным и ответственным, иначе конструкция получится неудачной и опасной в процессе эксплуатации.

Статьи по теме (кликните, чтобы посмотреть)

Транец навесной для лодки ПВХ своими руками

Транец – это место крепления подвесного лодочного мотора. Это должна быть надежная, прочно закрепленная конструкция. Поэтому, к процессу изготовления нельзя подходить безответственно. Нельзя допустить, чтобы этот элемент был неустойчивым и не прочным. Ошибки на воде могут закончиться плачевно. Особенно это актуально, когда в лодке находится несколько человек и их благополучие зависит от этого элемента конструкции.

При осуществлении работ следует четко придерживаться основных рекомендаций, учитывая технические характеристики лодки ПВХ вместе с мотором, который будет крепиться к данному элементу.

Мотор и транец

Транец для надувной лодки рассчитывается исключительно под конкретную модель надувной лодки, поскольку конструкции лодок бывают разнообразными и отличаться размерами. Как правило, на те модели лодок, которые продаются без двигателя и рассчитаны под движения на веслах, не допускают установки подвесного мотора, мощнее 3-х лошадиных сил. Такой мотор позволит перемещаться в надувной лодке по воде со скоростью до 10-ти км/час. Подобные надувные лодки имеют ограничения, связанные с массой мотора. По большому счету, подобные лодки не рассчитаны для того, чтобы на них устанавливали лодочные моторы.

Перед началом работ следует внимательно изучить технические данные лодки ПВХ и мотора, чтобы правильно рассчитать подвесной транец.

Поскольку лодка имеет не большие размеры, то транец является дополнительной нагрузкой, тем более с мотором. При этом, нужно учитывать, что лодка сделана из тонкого ПВХ материала.

И все же, подобный транец способен удержать лодочный мотор, силой до 3-х лошадей, что способствует более комфортным условиям рыбной ловли. При этом, следует тщательно продумать всю конструкцию, так как она оказывает существенное давление на корму лодки. Чем больше по мощности двигатель, тем больше его масса и тем большую нагрузку он оказывает на материал лодки.

Конструкция транца

Как правило, навесной транец для лодки – это очень простая конструкция, состоящая:

Из пластины.
Из крепежных дуг.
Из рымов, которые еще называют бубышками.

Пластина изготавливается из пластины и может иметь произвольную форму. Крепежные дуги – это скобы, которые крепятся как к пластине, так и к лодке с помощью рымов.

Рымы имеют своеобразную конструкцию, состоящую из специальных скоб, которые имеют плоское основание.

Материалы для изготовления

Для изготовления пластины годится только водоустойчивая фанера. Она достаточно легкая и прочная, при этом отличается полированной поверхностью, способной защитить конструкцию от негативных природных факторов.

Для изготовления скоб используется прокатная сталь, которая выгибается в зависимости от заданной формы. Самый лучший вариант – это использование нержавеющей стали или стали со специальным покрытием (хром, никель, цинк).

Наличие элементов из стали позволяет создать прочную конструкцию, устойчивую к деформированию. Если элементы имеют защитное покрытие, то конструкция получается долговечной, защищенной от коррозии.

Рым изготавливается из пластика, который характеризуется легкостью и устойчивостью к влаге, а также к другим негативам. К тому же, пластик без проблем клеится к ПВХ основанию, из которого сделана лодка. Для крепления следует использовать только влагостойкий клей.

Изготовление

Все работы начинаются с наличия чертежа. Причем, подойдет чертеж самой простой конструкции транца.

Для пластины используется фанера, толщиной 10 мм. Края пластины следует обработать наждачной бумагой, чтобы не повредить лодку. К пластине крепятся петли, которые послужат креплением для металлических скоб.

Крепежные дуги выгибаются вручную или на станке.

Рымы покупаются отдельно, если все детали готовы, то их следует установить на лодку.

Установка транца на резиновую лодку

Установить транец на лодку, изготовленную из ПВХ материала, предпочтительнее следующим образом:

В первую очередь надувают лодку и, с помощью клея, осуществляют крепление рымов. Причем, очень важно, чтобы они были приклеены именно в тех местах, где они могут быть полезными.
Основание рымов покрывается клеящим составом, после чего они крепятся к лодке. Аналогичным образом крепятся и остальные рымы. В зависимости от величины крепежных дуг, устанавливается необходимое количество этих элементов крепления. Когда клей полностью высохнет, из лодки следует стравить воздух, а крепежные дуги соединить с пластиной.
После этого лодка опять наполняется воздухом, но не полностью, а наполовину. Крепежные дуги устанавливаются так, чтобы их можно было закрепить с помощью рымов. В заключение, лодка надувается полностью, и вся конструкция надежно удерживается на лодке.

Высота транца

Высота транца или по-другому размер пластины, зависит от высоты бортов лодки в надутом положении. Транец может быть равен высоте бортов или может быть больше, а также меньше, но ненамного. Главное условие заключается в том, чтобы мотор надежно и крепко удерживался на транце, а также был безопасным в процессе эксплуатации.

Усиление навесного транца

Классический транец состоит из двух скоб и четырех рымов. Если требуется произвести усиление транца, то можно увеличить количество скоб, а значит и количество рымов. При этом, не следует забывать, что дополнительные крепежные элементы увеличивают вес конструкции, что является дополнительной нагрузкой на лодку, в том числе и на материал, из которого сделана лодка.
