Как соединить кран с трубой

Оглавление:

Поломка сантехнического оборудования у большей части хозяев чаще всего вызывает серьезное беспокойство и убежденность в том, что справиться с ней собственными силами – задача непосильная. Но если рассудить логично, то многие неисправности можно устранить самостоятельно, не обладая особыми специализированными знаниями. На самом деле, соблюдения четких инструкций, полученных даже от продавца магазина, бывает достаточно для того, чтобы внести собственный вклад в создание комфорта в своем доме.

Подключение крана для газовой колонки

По причине регулярного использования чаще всего выходят из строя краны, соединенные с трубопроводом. Это могут быть кухонные смесители, краны на различных трубах, подводящих воду к стиральной машине, к газовой колонке, краны на стояках или на трубах перед водомерами.

Металлопластик или полипропилен

Соединение полипропиленовых труб

Современное сантехническое оборудование – это, в первую очередь, пятислойные трубы из металлопластика, завоевавшие особую популярность благодаря своим многочисленным преимуществам перед другими типами труб:

При монтаже сантехнического оборудования применяют и другой тип труб — полипропиленовые трубы. Их преимущества перед металлопластиковыми – экономическая выгода (полипропиленовые трубы как минимум втрое дешевле), а также простота монтажа. Их без особой сложности можно соединять даже с металлическими трубами.

Высококачественного соединения полипропиленовых труб между собой, а также долговечного и надежного соединения полипропиленовых труб с металлическими можно достичь при условии, если в обязательном порядке учесть толщину их стенок.

Фитинги

Фитинги

При монтаже любого типа труб в процессе выполнения сантехнических работ нельзя обойтись без фитингов, к числу которых относятся также всевозможные краны и вентили. Это могут быть краны шаровые паечные, прямые или угловые краны (с американкой). Применяются краны шаровые латунные (обжимные, с ручкой «бабочка»), отличающиеся хорошей антикоррозийной стойкостью. При соединении такого крана с трубой используется разрезное латунное кольцо для обжима трубы, в качестве уплотнительного материала применяется каучук (этилен-пропиленовый). Подобные шаровые краны бывают трехпроходные, с наружной резьбой, с внутренней резьбой, для соединения труб под прямым углом.

Схема подключения шарового крана

Для установки таких кранов особых инструментов не требуется.

Монтаж шаровых кранов

Шаровой кран

Монтаж водопроводных труб из металлопластика в вашей квартире следует начинать с установки шаровых кранов на стояке.

Подбирают качественные краны от известных производителей с высоким рабочим давлением (к примеру, 60 атм.) и рабочей температурой в пределах 150˚С.

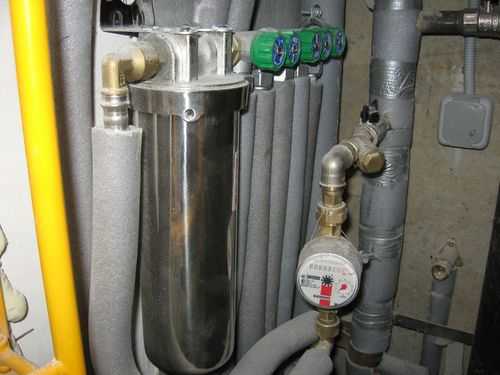

Установленные шаровые краны

Именно такие краны позволят успешно перекрыть подачу воды при возникновении протечек, тем самым обезопасить помещение от затопления. Следующим элементом после крана и перед счетчиком на воду должен быть установлен фильтр для глубокой очистки воды. Затем устанавливается фильтр тонкой очистки, редуктор давления, коллектор для разводки труб (по необходимости). Фильтры для очистки необходимы для защиты сантехнических приборов путем улавливания окалин, частиц песка и металла, в больших количествах присутствующих в стояках.

Монтаж смесителей на кухне и в ванной

Монтаж кухонного смесителя

Если возникает необходимость замены смесителя на кухне, с этой задачей также не трудно справиться самостоятельно. При выборе крана обращайте внимание на наличие необходимых прокладок, без которых невозможно предотвратить протекание воды.

Для установки крана потребуются:

Перед началом замены смесителя отключите водоснабжение с помощью имеющихся кранов на трубах стояков, затем откройте водопровод на старом смесителе для того, чтобы убедиться в отключении водоснабжения. Далее демонтируется старый смеситель осторожными движениями с помощью гаечного или разводного ключа. На вскрытых участках крана удаляются старые прокладки, ржавчина на резьбе с помощью обычного куска ткани.

Монтаж смесителя над ванной

Кран для ванной может присоединяться непосредственно к трубе. Кухонный кран вставьте в отверстие раковины, предварительно надев на него уплотнительное кольцо, разделяющее кран и раковину. Нижняя часть раковины должна быть защищена большой резиновой прокладкой и стопорным кольцом, которые закрепляются ключом.

Два соединительных шланга с гайками на смесителе соединяются с соответствующими трубами подачи холодной и горячей воды. Предварительно резьбу на трубах следует обмотать специальной фум-лентой для создания герметичности и предотвращения течи, а затем завинтить гайку.

Схема подключения смесителя к ванной

Водопроводный кран в ванной комнате крепится ключом к трубе с помощью разводной муфты на резиновой прокладке.

После завершения работ осуществляется проверка системы. Для этого включаются краны на стояке, а затем медленно открывается водопроводный кран на кухне (или в ванной комнате) без большого напора. Некоторое время стоит понаблюдать за потоком воды из крана, чтобы убедиться в отсутствии протекания воды во всех соединительных местах.

Смеситель с тремя выходами

Соблюдая инструкцию, не так сложно выполнить соединение крана с трубой.

Читайте еще, вам понравится

blitz-remont.ru

Кран на пластиковую трубу: установка и соединение фитингов

Появление множества новых материалов привело к появлению новых комплектующих и даже новых способов соединения фрагментов трубопровода: ведь понятно, что фитинги для металлопластикового изделия и полипропиленового будут разными. Да и способы установки будут отличаться, поскольку конструкция трубопровода требует разного подхода.

Краны под пластиковые трубы необходимо выбирать с учетом особенностей материала.

Металлопластиковые водоводы

Материал представляет собой многослойный композит, где между слоями пластика располагается слой алюминиевой фольги. С одной стороны, это делает процесс сварки изделия довольно специфическим занятием. С другой – облегчает соединение запорной арматуры с водопроводом.

Для металлопластиковых водоводов применяют металлические краны. Их монтаж сварки не требует, что значительно облегчает работу. Состоят последние из гайки, цангового кольца и штуцера (он располагается на корпусе). Как поставить шаровой кран на металлопластиковую систему отопления?

  1. Обрезают водовод диаметром в 25 или 32 мм так, чтобы срез был точно перпендикулярен оси, зачищают торец.
  2. Надвигают гайку и цанговое кольцо. Затем изделие надевают на штуцер.
  3. На место соединения выкручивают цанговое кольцо и затягивают гайку. Если требуется более высокая герметичность, наматывают фум-ленту.
  4. Стыковку с другой стороны выполняют точно таким же образом.

Полиэтиленовый трубопровод

Шаровой кран на пластиковую трубу из ПНД, так же как и другие фитинги изготавливают из пластика. На качестве это не сказывается, а вот общую герметичность системы обеспечивает. Монтаж выполняется несколькими способами, что определяет назначение трубопровода – отопление, водопровод и диаметр изделия.

Как поставить фитинги на изделия из ПНД, подробно рассматривается на видео.

Полипропиленовые системы отопления

Полипропилен обладает куда большей жесткостью и твердостью, чем полиэтилен. Трубопровод из ПП собирают при помощи сварки и установка вентилей не исключение. Фитинг такого рода имеет вид муфты, для монтажа потребуется сварочный аппарат.

Как поставить кран на­ пластиковую трубу РР?

  1. На паяльный прибор закрепляют насадки требуемого диаметра, включают прибор и разогревают до нужной температуры.
  2. Концы соединяемых фрагментов зачищают.
  3. Муфту и пластиковую трубу вставляют в нагретую насадку и ожидают, пока срезы изделия не станут мягкими. Необходимое для этого время указывается в инструкции к аппарату.
  4. Концы вынимают из насадки и соединяют друг с другом с тем, чтобы пластик сплавился в одно целое. Выкручивать и менять положение изделия в этот момент ни в коем случае нельзя. Время удержания зависит от материала и толщины стенок изделия.
  5. Таким же образом закрепляют элемент с другой стороны.

ПВХ-трубопровод

Шаровые краны для пла­стиковых труб ПВХ – специальный вид арматуры. Соединяются они резьбовым способом. Но чтобы поставить деталь, нужно к водоводам приклеить специальные наконечники. Последние входят в комплект с изделием.

trubygid.ru

шаровые, видео-инструкция по монтажу своими руками, соединение, врезка, как врезать водопроводную, металлопластиковую, пластиковую, полиэтиленовую, газовую трубку, фото и цена

Еще не так давно при устройстве бытовых коммуникаций применяли исключительно металлические трубы. В настоящее же время ассортимент материалов значительно расширился, причем, для каждого их вида применяется особая запорная арматура, которая устанавливается разными способами.

Ниже мы рассмотрим, какие применяются краны для трубопроводов, выполненных из разных материалов, и как они устанавливаются.

Установка запорной арматуры

Способы монтажа

Итак, помимо металлического трубопровода, который давно стал классическим, в настоящее время применяют следующие виды материалов:

Ниже подробней рассмотрим особенности монтажа запорной арматуры своими руками к каждому виду этих трубопроводов.

Цанговый шаровый кран для металлопластиковых труб

Металлопластиковый трубопровод

Итак, рассмотрим, как соединить металлопластиковую трубу с краном. В первую очередь следует сказать, что для металлопластика применяется металлическая цанговая запорная арматура. Устанавливаются она очень просто, причем, для этого не требуются специальные инструменты или особые навыки.

Крепежный элемент таких устройств состоит из следующих элементов:

Элементы соединения цангового вентиля

Инструкция по выполнению этой работы выглядит следующим образом:

Надо сказать, что с металлопластиком вообще работать очень просто. К примеру, если понадобится врезка крана в водопроводную трубу, которая уже установлена, ее можно просто перерезать и выполнить монтаж запорной арматуры вышеописанным способом.

Вентиль для ПНД трубопровода

ПНД

Кран для полиэтиленовых труб выполнен также из полиэтилена, причем, даже запорный механизм выполнен из пластика, однако, это не сказывается на долговечности запорной арматуры.  Что касается способа монтажа, то он может осуществляться тремя способами:

Цанговым Данный способ монтажа напоминает врезку запорной арматуры в металлопластиковый трубопровод, однако, сам крепежный элемент выполнен несколько иначе. Поэтому перед тем как соединить кран с пластиковой трубой из полиэтилена, нужно не только ровно обрезать последнюю, но и снять фаску в несколько миллиметров.Кроме того, помимо гайки и цангового кольца, перед монтажом на трубку надевается стопорное и уплотнительное кольцо. Кроме того, само устройство не имеет штуцера.
Фальцевым Также достаточно простой способ монтажа — соединение пластиковой трубы с краном осуществляется болтовым способом сквозь отверстия в фальцах. Следует отметить, что в бытовых трубопроводах данный способ монтажа не применяется.
Приварным Приварной монтаж также довольно редко применяется в бытовых трубопроводах. Для его реализации требуется специальный сварочный аппарат.Причем, сварка может осуществляться двумя способами:
  • Путем расплавления торцов соединяемых деталей, которые в последствие с силой прижимаются друг к другу.
  • Муфтовым способом – на обе детали накладывается электромуфта, к которой подключается электричество и разогревает соединяемые детали.

Обратите внимание! Существуют вентили с комбинированным способом монтажа, которые, как правило, дополнительно служат переходниками между трубопроводами, выполненными из разных материалов.



Полипропилен

Краны для пластиковых труб из полипропилена выполнены в виде муфты. Их монтаж осуществляется приварным способом, соответственно, для этих целей понадобится специальный сварочный аппарат, который еще называют паяльником.

Ниже подробно рассмотрим, как поставить кран на пластиковую трубу из полипропилена:

На фото — паяльник с насадками

Совет! Перед тем как врезать кран в пластиковую трубу из полипропилена, следует потренироваться на обрезках трубок и дешевых фитингах, чтобы не испортить вентиль, так как цена этого изделия достаточно высокая.

Вот, пожалуй, и все основные моменты того, как подключить кран к пластиковой трубе из полипропилена.

ПВХ вентиль

ПВХ

Зачастую для водопроводов применяют поливинилхлоридные трубы, для которых также используют отдельный вид запорной арматуры. Соединение осуществляется резьбовым способом, однако, для этого к трубам нужно приклеить наконечники, которые имеются в комплекте с устройством.

Данный метод монтажа достаточно надежный, так как клеящее вещество расплавляет соединяемые поверхности, и, по сути, происходит их приваривание друг к другу.

Схема устройства ПВХ вентиля

Итак, работа выполняется в таком порядке:

Обратите внимание! Практически всегда самостоятельно можно установить или заменить запорную арматуру водопровода или системы отопления. А вот кран для газовой трубы должны устанавливать специалисты.

Вот, пожалуй, и все особенности монтажа вентилей для трубопроводов разных типов.

Вывод

Мы рассмотрели наиболее распространенные варианты установки запорной арматуры на разные типы трубопроводов. Любой из них не сложно выполнить самостоятельно. Единственное, работу необходимо выполнять аккуратно, придерживаясь вышеизложенных рекомендаций, чтобы соединение получилось герметичным.

Из видео в этой статье можно почерпнуть некоторую дополнительную информацию по данной теме.

gidroguru.com

Как поставить кран для пластиковых (ПВХ) труб?

В наше время очень часто для прокладки трубопроводов в и отопительных систем используются пластиковые трубы ПВХ (поливинилхлоридные) и ПНД (полиэтилен низкого давления). Это значительно упрощает процесс монтажных работ и делает его доступным для рук человека, не имеющего профессиональных навыков. Здесь не требуется быть сварщиком, пользоваться болгаркой для порезки и т.д.

Пластиковый шаровый кран под пайку

Но если с трубами вопросов не возникает давно, то вопросы к запорной арматуре еще существуют. Каким же образом вмонтировать краны в систему из пластиковых труб и, главное, какие краны использовать? Именно об этом и пойдет речь в нашей статье.

Cодержание статьи

Пластиковые краны

Для перекрытия или ограничения потока в пластиковом трубопроводе используются пластиковые вентили (краны), которые, из-за их строения, принято называть шаровыми.

Дело в том, что сам запорный механизм пластикового крана имеет форму шара со сквозным отверстием, который вращается внутри полой сферы на 90ºC.

В зависимости от положения открыто – закрыто, шар проворачивается либо отверстием, либо глухой стороной относительно потока жидкости.

В кранах малого диаметра (до 150 мм) запорный механизм приводится в действие с помощью рычага, в устройствах с большим диаметром используют электро— пневмо- или гидропривод.

Применение пластиковых кранов при монтаже водопроводных систем

Корпус кранов, которые можно поставить на трубу ПВХ или ПНД выполняется из того же вида пластика, что и другие элементы трубопровода и монтируется таким же способом.

Плюсы и минусы пластиковых кранов

Шаровые пластиковые вентили значительно отличаются от своих аналогов, выполненных из других материалов, и имеют множество преимуществ перед ними. Однако имеют и свои недостатки.

Рассмотри подробнее.

Из достоинств это:

Пластиковые краны просты в конструкции, не подвержены коррозии и имеют небольшой вес

Из недостатков:

Виды кранов для труб ПВХ и ПНД

Хотя обе эти модификации труб выполнены из пластика, каждая из них имеет свои особенности. И это касается не только самого материала, но и сферы применения, диаметров, способа монтажа и т.д. Поэтому рассматривать виды кранов на пластиковую трубу ПВХ и ПНД мы будем отдельно.

Для труб ПВХ

Данные запорные механизмы могут устанавливаться на любую пластиковую трубу, как не армированную, так и армированную. Шаровой механизм такого крана изготавливается из нержавеющей стали, которая так же не подвержена коррозии и засорению.

Краны ПВХ рассчитаны на температуру до 95ºC и давление до 20 бар.

Применяются такие краны для монтажа водопроводных и отопительных систем. Вмонтировать запорный механизм в систему можно тем же способом, что и остальные элементы, с помощью специального паяльника для труб ПВХ.

Виды запорных шаровых кранов для ПВХ труб под пайку (прямые и угловой)

При покупке крана нужно обращать внимание на следующее:

Запорная арматура для труб ПВХ изготавливается в следующих модификациях:

  1. Двухсторонняя — с обеих сторон крана выведены пластиковые концовики для пайки в систему трубопровода. Применяется для перекрытия потока горячей или холодной воды в водопроводных или отопительных системах. Монтируется на трубу в вертикальном или горизонтальном положении.
  2. Односторонняя — с одной стороны находится пластик для пайки, а с другой – резьба. Односторонние краны используют в тех случаях, когда нужно соединить трубопровод ПВХ с элементами из другого материала. К примеру, при монтаже отопления, подключить батарею к трубам.
  3. Пластиковый вентиль используется в системах отопления и водоснабжения, по которым проходит горячая или холодная вода для ограничения потока. Данное устройство отличается от шарового механизма тем, что позволяет регулировать напор, а не только открывать или закрывать его.

Обзор пластиковых шаровых кранов для труб ПВХ (видео)

Для труб ПНД

Запорные механизмы на трубу ПНД принято классифицировать, в первую очередь, по способу монтажа. Здесь выделяют три вида:

  1. Цанговые. Основной особенностью таких кранов является простота их монтажа, который легко выполнить своими руками без дополнительного оборудования и каких-либо навыков монтажных работ. Однако стоит отметить, что применяются они, в основном в бытовых целях, на трубопроводах диаметром от 20 до 110 мм.

Цанговая запорная арматура не рассчитана на системы с высоким давлением (выше 15 бар) и горячей водой (выше 45ºC).

Разборной пластиковый кран на трубопроводе ПНД

Вмонтировать такое изделие в трубопровод очень просто. Для этого нужно обрезать две трубы, которые будут соединяться запорной арматурой так, чтобы срезы были ровными и строго перпендикулярными ходу жидкости. Надеть на обе трубы контрольные гайки. Затем вставить концы труб в пазы муфты и закрутить гайками. Кран установлен.

  1. Фланцевые. Данный вид запорной арматуры применяется для трубопроводов большего диаметра (до 315 мм). Монтаж крана в общую систему производится с помощью болтов, которыми прикручиваются фланцы.

В отличие от цанговых, фланцевые изделия рассчитаны на большое давление. Благодаря химической устойчивости, такие механизмы часто используют в химической промышленности.

  1. Приварные. Этот тип крана говорит сам за себя. Для их монтажа в трубопровод используют нагревательный элемент, который приправляет один элемент к другому. Такой способ соединения способен выдержать большее давление и обеспечить гарантированную герметичность.

Компрессионные шаровые краны для пластиковых труб ПНД

Монтажные работы в этом случае выглядят немного сложнее.

Они могут производиться:
