Подключение водонагревателя к водопроводу: схемы, инструкции, разводка

Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности.

Они относительно просты в установке и управлении. Важнейший этап монтажа устройства — соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы.

При самостоятельной установке такого сложного электроприбора следует учесть еще целый ряд важных нюансов.

Содержание статьи:

Виды электрических водонагревателей

Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.

Бойлеры для воды: необходимый современный атрибут в ванной комнате

Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.

Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.

Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.

Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.

Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.

Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.

Что необходимо учесть перед началом монтажа?

Хорошая подготовка — залог успешной установки нагревателя. Сначала рекомендуется тщательно изучить инструкции производителя, особое внимание уделив вопросам безопасности.

Следующий важный момент — выбор места для установки нагревателя. Вот несколько полезных моментов:

Если место для нагревателя выбрано правильно, его будет проще установить и обслуживать.

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

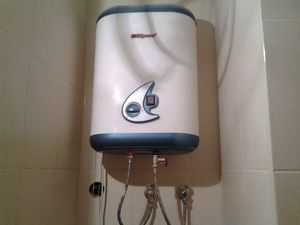

Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные

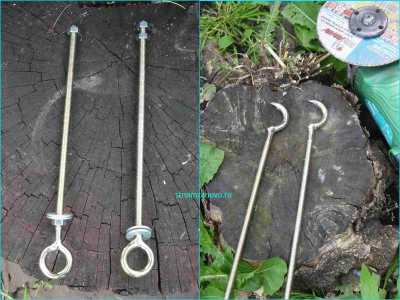

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Различные схемы подключения бойлера

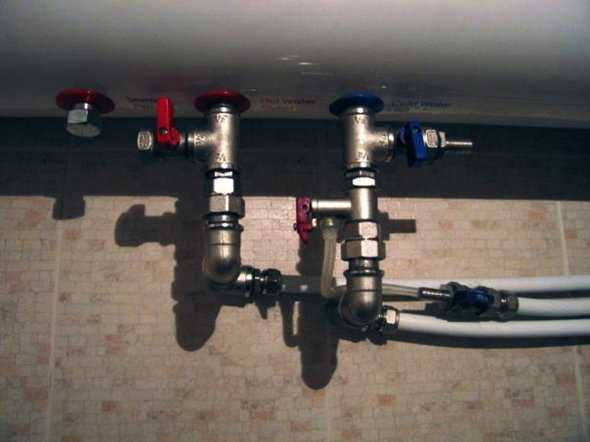

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

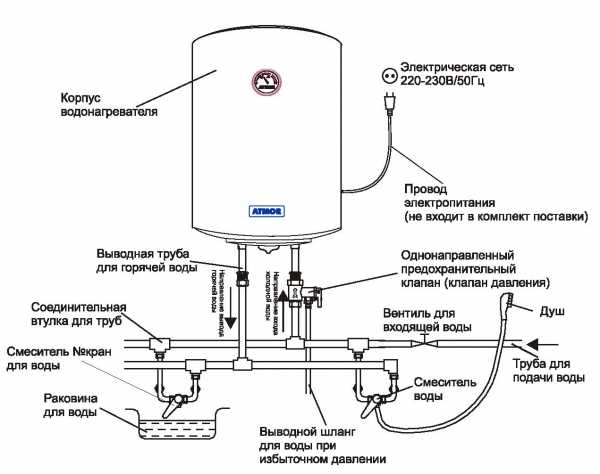

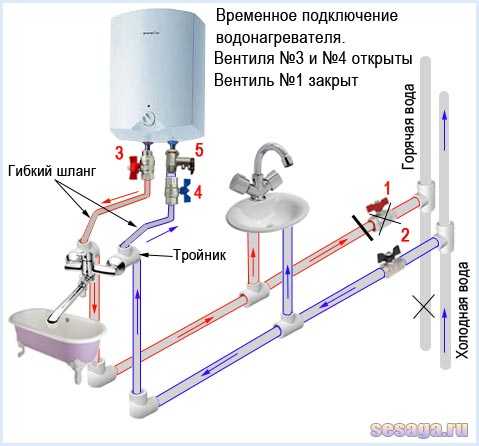

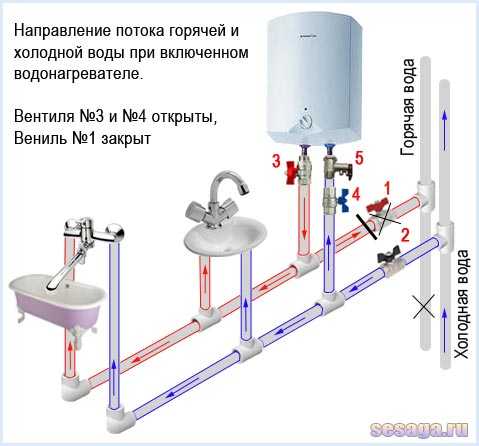

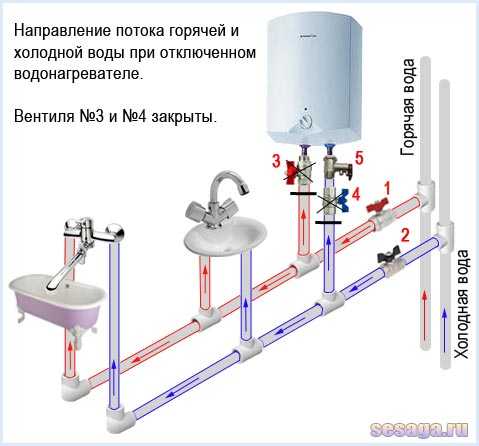

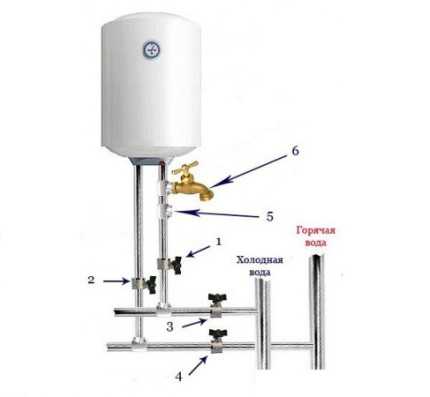

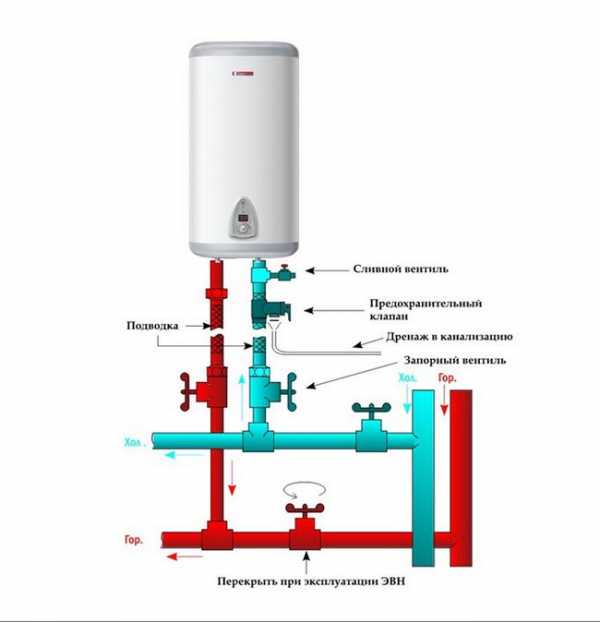

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

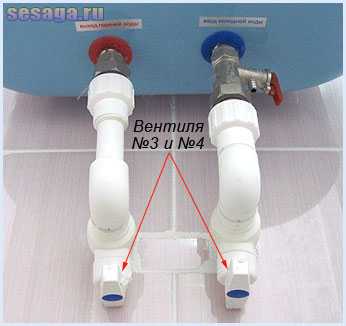

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

Номер “5” — это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:

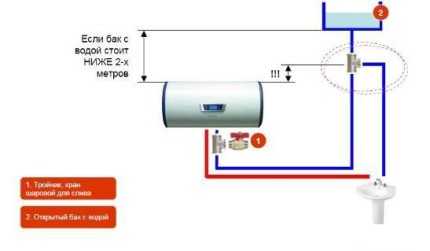

Если нет водопровода

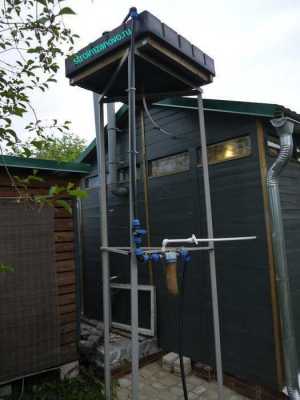

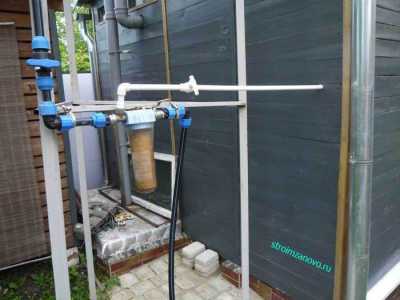

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

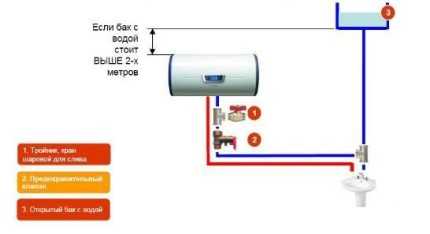

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

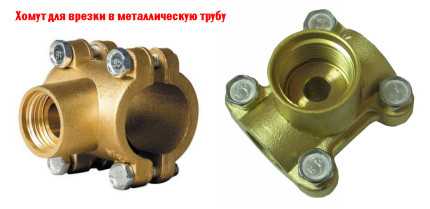

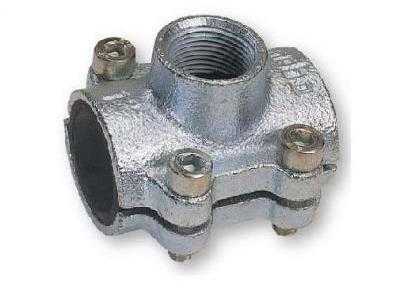

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством. Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали.

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя — герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

  1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
  2. С помощью резака выполнить разрезы на полипропиленовых трубах.
  3. Впаять в местах отвода тройники.
  4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
  5. Установить муфты и краны.
  6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

  1. Перекрыть подачу воды на трубы в доме.
  2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
  3. Установить в разрезе тройник.
  4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Особенности подключения проточного нагревателя

В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.

Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.

Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.

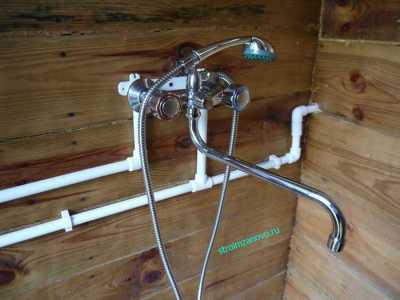

Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.

Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.

Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.

На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа

Еще одна возможность включить проточный нагреватель в систему — через отвод, предназначенный для стиральной машины.

Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.

Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.

Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю.

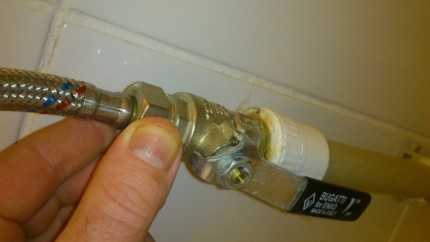

Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т.п.

vannapedia.ru

Схема подключения водонагревателя для бесперебойной подачи горячей воды

Оглавление: [скрыть]

Для обеспечения бесперебойной подачи горячей воды в дом сегодня используются самые различные устройства. Самым популярным оборудованием является нагреватель для воды, который подключается к холодному водопроводу. На выходе вода становится горячей, при этом ее температуру можно регулировать при помощи специального переключателя. Как подключить водонагреватель, какие особенности работы придется соблюдать?

Самым популярным оборудованием для бесперебойной подачи горячей воды в доме является водонагреватель.

Виды водонагревателей

Для установки можно использовать водонагреватель проточный или накопительный. Различаются устройства по принципу работы и своим размерам. Обычно проточный водонагреватель применяют в том случае, когда нет места для монтажа большого бака. Такие бойлеры имеют намного меньший размер, включаются они, когда открывается кран, обеспечивая мгновенный нагрев.

Проточный водонагреватель отличается не только малыми размерами, но и удобством использования. В данном случае обеспечивается мгновенный нагрев до необходимой температуры, что весьма удобно. Но при всех плюсах есть и один большой минус: расход энергии при включении довольно велик, поэтому такой нагреватель можно использовать для квартиры, но для частного дома он совершенно не подходит, разве что поставить его для подачи горячей воды стоит только на кухню.

Накопительные баки более экономичны, они включаются, когда необходимо подогреть воду до желаемого уровня.

Вода в данном случае поступает в большую емкость, для защиты от поломок используется специальный сливной клапан, который при отключении водоснабжения либо электричества позволяет защитить ТЭН.

Вернуться к оглавлению

Схема подключения проточного водонагревателя

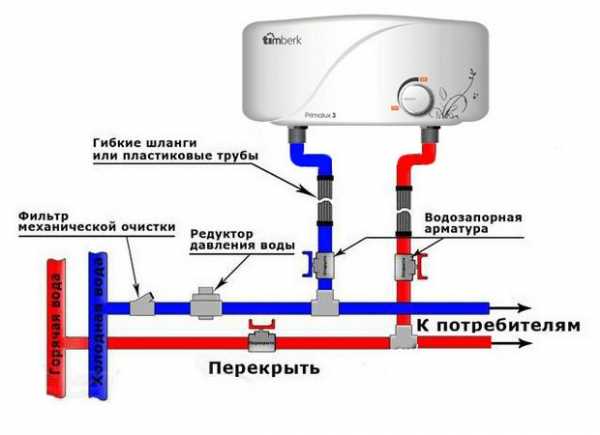

Схема подключения проточного водонагревателя к водопроводу.

Для обеспечения бесперебойного горячего водоснабжения может применяться проточный водонагреватель, который очень просто подключить своими руками. Этапов всего два: подключение к электрической сети, после чего уже нагреватель монтируется к водопроводу в выбранном для этого месте.

Схема подключения предполагает, что первым будет установлен автомат и трехжильный мощный кабель к местонахождению бойлера. После этого устройство заземляется, сам нагреватель крепится к стене, на входе ставится вентиль, краны, которые позволяют при необходимости перекрыть воду, регулировать ее подачу, величину напора. На специальный выходной патрубок навинчивается кран либо душ, который идет в комплектации к оборудованию.

Подключение имеет и свои особенности. Перед тем как включить первый раз бойлер, необходимо проверить наличие в системе воды. Проводить тестирование в то время, когда подачи воды нет, запрещено.

Подключить бойлер не так сложно, к оборудованию обычно дается подробная инструкция для конкретной модели. Необходимо только правильно подсоединить все патрубки и краны. Схема узлов мало отличается от аналогичной для накопительного бойлера.

Вернуться к оглавлению

Схема подключения накопительного бойлера

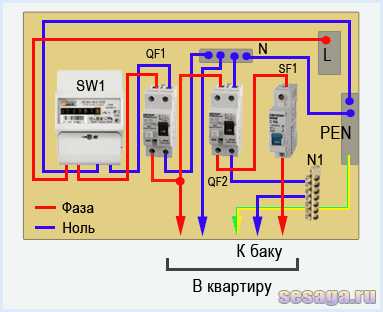

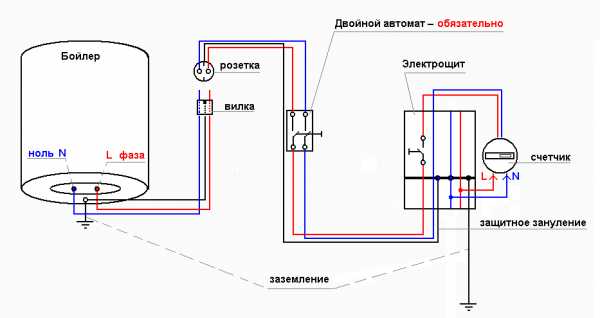

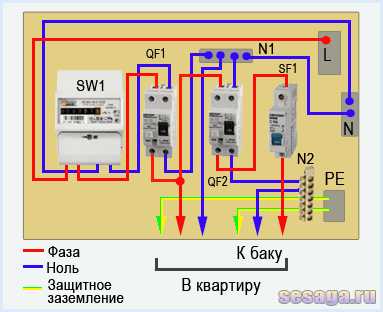

Схема подключения бойлера к электричеству.

Чтобы схема подключения была выполнена правильно, сначала необходимо определиться с типом самого нагревателя. Если места в ванной либо на кухне очень мало, то единственный вариант — это проточный бойлер. Если место есть для установки большого бака, то лучше всего устанавливать накопительный нагревательный бак, который отличается большей экономией и качеством. Есть специальные модели, которые позволяют сэкономить пространство. Это не цилиндрические баки, а плоские, они более привлекательны, поместиться могут даже в небольшой ванной комнате. Обычно для квартиры применяется оборудование объемом до двухсот литров, для частного дома можно взять бак большей вместительности. В первом случае монтаж осуществляется на стену, во втором — только на пол.

Схема подключения бойлера на стену предполагает, что использоваться для этого будут только капитальные стены, которые в состоянии выдержать большой вес бака с водой. Применяются для монтажа специальные анкерные болты, которые могут и не идти в комплекте, то есть их необходимо купить отдельно. На корпусе нагревателя сзади есть специальные элементы крепления, при помощи которых бак подвешивается. Количество крюков для установки зависит от типа и объема бака:

При этом необходимо помнить, что нельзя подключить вертикальный бойлер в горизонтальном положении, и наоборот.

Сама схема подключения включает в себя:

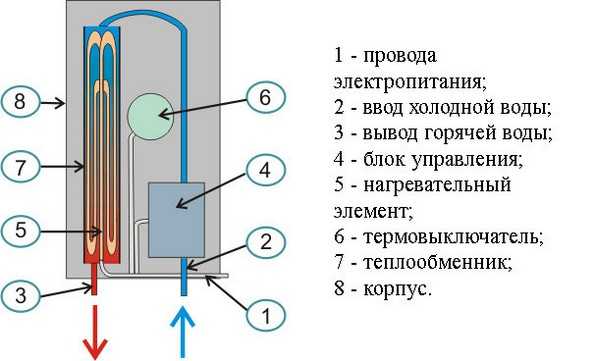

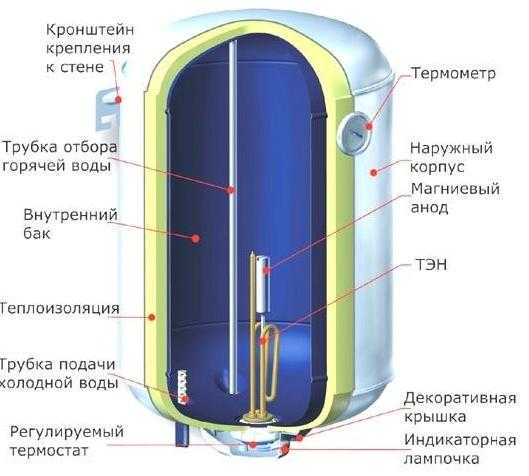

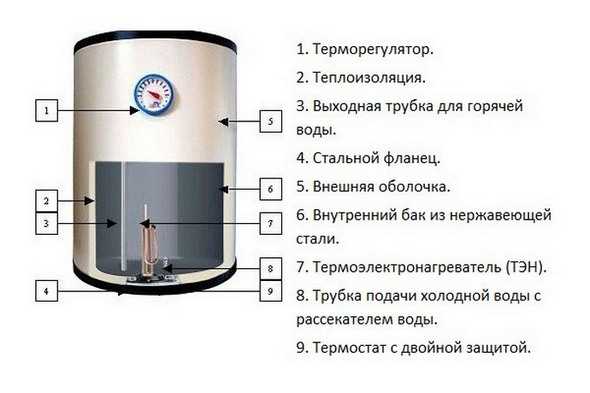

Схема устройства бойлера.

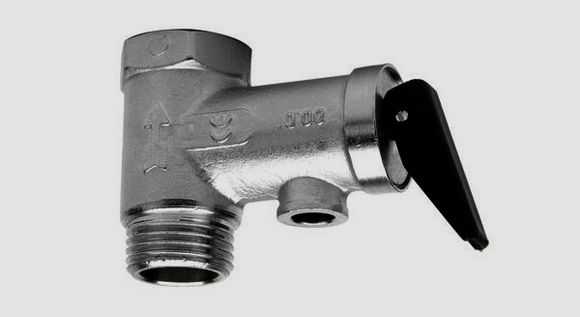

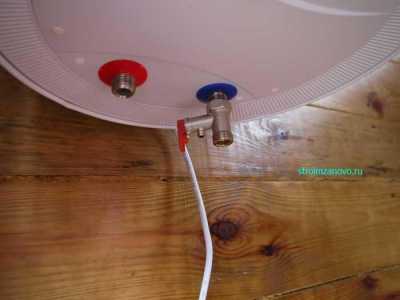

  1. Специальный предохранительный клапан надо навернуть на патрубок для осуществления впуска холодного водопровода. Он помечается синим цветом, чтобы не перепутать. Соединение надо сделать герметичным, используя для этого специальный водоизолирующий материал. Это лента ФУМ, лен и прочее.
  2. Подключить нагреватель можно при помощи любых труб, в том числе пластиковых, стальных, медных, используя гибкую подводку. В данном случае надо выбрать именно тот вариант, который подходит к конкретной ситуации.
  3. После подключения к трубам вентиль для подачи холодной воды к баку открывается, чтобы он мог наполняться. Открывается и вентиль для горячего водоснабжения, когда бак полностью наполнится водой, из смесителя в открытом состоянии потечет непрерывная струя.

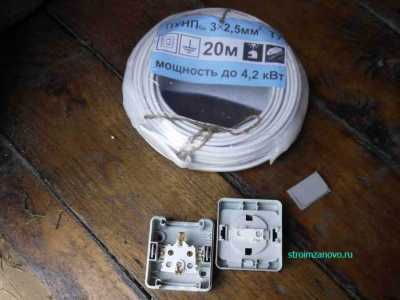

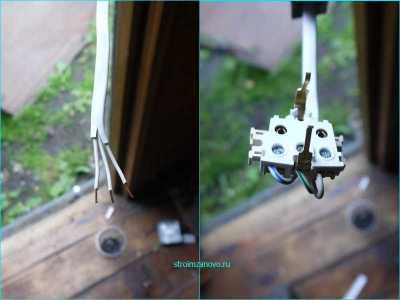

Чтобы ТЭН начал греть воду, бойлер подключается к электросети, при помощи специального устройства выставляется необходимая температура. Более подробно схема узлов для нагревателя рассмотрена ниже.

Если качество воды, подаваемой по водопроводу, оставляет желать лучшего, то перед входом к бойлеру рекомендуется поставить фильтр для очистки.

Подробная схема подключения для нагревателя конкретной модели указывается на инструкции к оборудованию. Она включает в себя необходимые данные по количеству отверстий для стены, особенности укреплений, их количество, правила последовательного соединения всех шлангов, особенно прокладки отдельного электрокабеля для нагревателя.

Вернуться к оглавлению

Узлы подключения для накопительного бойлера

Схема подключения для накопительного водонагревателя не так сложна. Чтобы установить оборудование, вовсе не надо быть профессиональным сантехником. Но следовать такой схеме необходимо в точности, в противном случае бойлер не будет работать так, как это от него требуется. Следует рассмотреть узлы схемы подключения устройства к водоснабжению дома.

Отдельно на каждой схеме обозначаются стояки для подвода холодной воды и поставки потребителю горячей.

Схема подключения необходимых кранов к бойлеру.

Цифрами «1» и «2» на схеме обозначаются специальные краны, при помощи которых вода, поступающая в бойлер, перекрывается либо открывается. При включенном оборудовании краны должны быть открыты, если бойлер выключается, то и краны можно перекрыть.

Далее схема подключения содержит такие узлы, как водопроводные краны, которые предназначены для перекрытия подачи воды в квартиру. На схеме краны обозначаются цифрами «3», «4».

Обратный клапан обозначается цифрой «5», он используется для того, чтобы защитить ТЭН в то время, когда вода в бойлер не поступает, чтобы он не перегорел. В городских квартирах часто случается так, что центральная подача воды резко прекращается, если обратный клапан будет отсутствовать, то вода просто вытечет обратно по водопроводу, а этого допускать нельзя, потому что бак опустеет, а ТЭН перегорит. Обратный клапан не дает воде стекать, то есть она удерживается в баке до тех пор, пока централизованная подача не возобновится. Тут есть один момент, который необходимо учитывать при покупке. Обратный клапан обязательно входит в комплект поставки для бойлера, если продавец начинает убеждать вас, что такого клапана нет, то есть его надо покупать отдельно, то учтите: он вас просто обманывает. В таком случае лучше всего воздержаться от покупки в этом магазине, выбрать бойлер в другом.

Дальше схема включает узел под номером «6», это сливной кран, который предназначен для полного слива воды из устройства. Ставится кран выше обратного клапана, используется при необходимости снятия бойлера со стены, так как с водой он имеет слишком большой вес, что затрудняет демонтаж.

Теперь следует вернуться к кранам, которых схема подключения предполагает четыре. Краны «1» и «2» предназначены для того, чтобы перекрывать поток воды во время полного выключения устройства. Необходимо это в том случае, если требуется снять бойлер со стены. Краны «3» и «4» применяются для других целей, например, когда необходимо перекрыть подачу воды для замены смесителей. Такие узлы всегда присутствуют на разводке водопровода. Для бойлера самым важным является кран «4», позволяющий перекрыть горячую воду тогда, когда устройство работает.

Вернуться к оглавлению

Что надо запомнить?

Если кран не перекрыть, то горячая вода по водопроводу начнет поступать не только в квартиру, но и на весь домовой стояк, а это приводит не только к повышенному расходу электроэнергии, так как бак будет работать постоянно, но и к сильнейшему расходу воды. Поэтому кран «4» необходимо перекрыть перед тем, как подключить нагреватель.

Схема работы кранов очень проста, но ее необходимо запомнить:

Бойлер — удобное средство для нагрева воды, с помощью которого можно обеспечить постоянную подачу горячей воды для потребителя. Схема подключения для проточного либо накопительного водонагревателя не так сложна, обычно с подобной работой может справиться любой. Главное, правильно разобраться с вентилями, которые открываются и перекрываются при определенных обстоятельствах.

Поделитесь полезной статьей:

bezsantexnika.ru

схема, установка бойлера своими руками, видео

Когда необходимо выполнить подключение водонагревателя к водопроводу — схема должна учитывать тип агрегата, место монтажа и другие параметры. Только тщательно продумав способ установки можно добиться желаемого результата – надежности работы и долговечности оборудования. Не следует забывать и о том, что существуют определенные требования правила и требования, которые необходимо соблюдать при монтаже.

Виды водонагревателей

По типу используемой энергии водонагреватели разделяются на газовые и электрические.

Первый вариант экономичнее, но установкой таких моделей, как и во всех случаях монтажа газового оборудования должны заниматься специалисты, имеющие разрешительную документацию. Именно поэтому ниже будет подробно рассматриваться подключение электрических моделей, в этом случае допускается установка бойлера своими руками.

По принципу действия агрегаты для нагрева воды могут быть накопительными или проточными.

Необходимые инструменты

Для того чтобы схема подключения бойлера к водопроводу была реализована без проблем, необходимо заранее подготовить все необходимое.

Перечень инструментов и материалов включает в себя:

При подготовке материалов и инструментов учитывайте индивидуальные особенности подключения водонагревателя к водопроводу – схема может предусматривать наращивание труб или выполнение обводной линии. В этом случае необходимо приобрести трубы, выбирая их по техническим характеристикам (важно помнить, что не все материалы устойчивы к высоким температурам).

Узнайте о том, какие существуют правила установки счетчиков воды в квартире. В статье также описана последовательность монтажа приборов.

А если засорился унитаз — что делать в домашних условиях расскажет наша другая статья.

Работа с трубопроводами различных типов

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

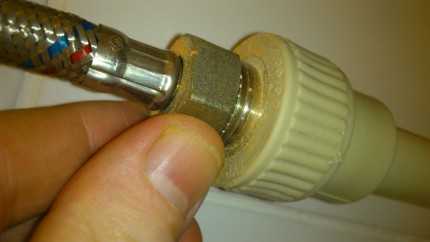

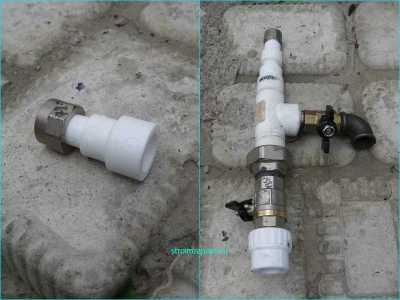

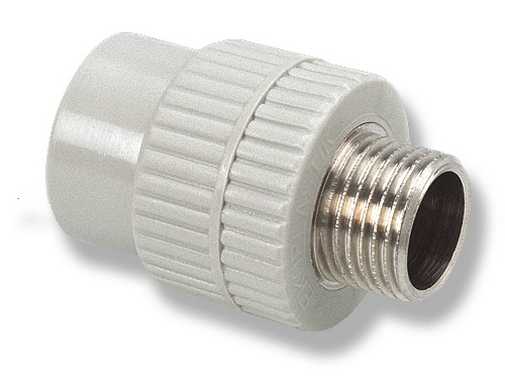

Полипропиленовая муфта с металлической резьбой

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

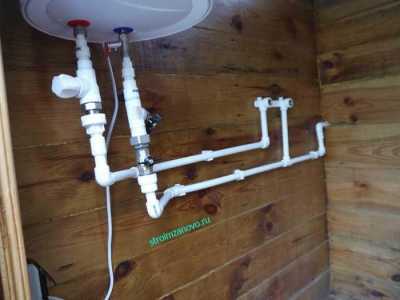

Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб
Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

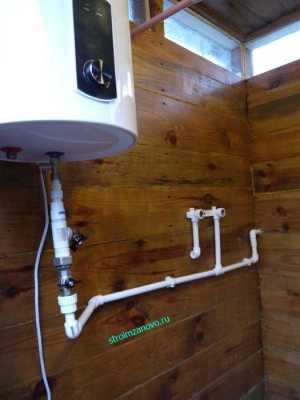

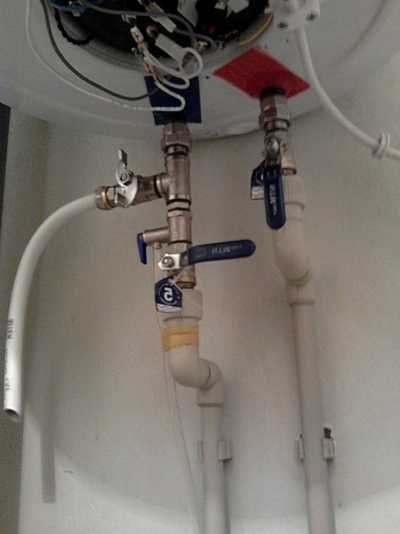

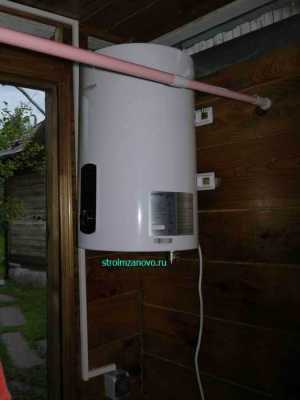

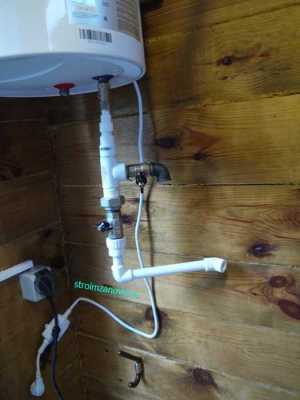

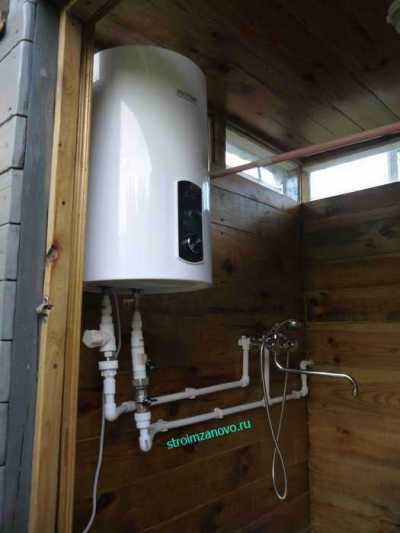

На фото показан вариант того, как можно установить водонагреватель своими руками с использованием труб из металлопластика и компрессионных фитингов
Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным

Важно: Перед установкой обоймы-тройника участок трубы под нее следует зачистить от грязи, ржавчины, краски.

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Хотите узнать как производится пайка полипропиленовых труб своими руками — видео покажет весь процесс, а текстовая информация в статье поможет избежать ошибок.

О том, как выполнить соединение металлопластиковых труб своими руками, мы рассказали в отдельном материале сайта.

А как самому подключить стиральную машину вы можете узнать из этой статьи.

Монтаж накопительного нагревателя

Тем, кто интересуется, как установить электрический накопительный водонагреватель, важно знать, что при монтаже такого оборудования необходим предохранительный обратный клапан. Он обеспечит корректность работы агрегата, снизит вероятность возникновения аварийных ситуаций.

Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

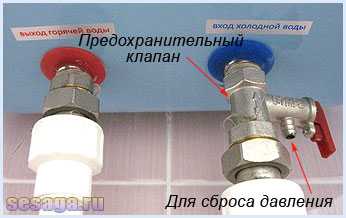

Патрубок впуска воды у водонагревателя отмечен синим цветом, чтобы избежать ошибки при подключении. На него при монтаже устанавливается предохранительный клапан с соблюдением требований герметичности (используются ФУМ-лента, льняная пакля и др.). Для дальнейшего соединения водонагревателя с водопроводом используют гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции выбираются в соответствии с типом имеющегося трубопровода. Так называемая группа безопасности (обратный предохранительный клапан) должна работать безотказно, поэтому если вы пользуетесь недорогим монтажным комплектом, лучше приобрести этот элемент отдельно, выбирая высокое качество.

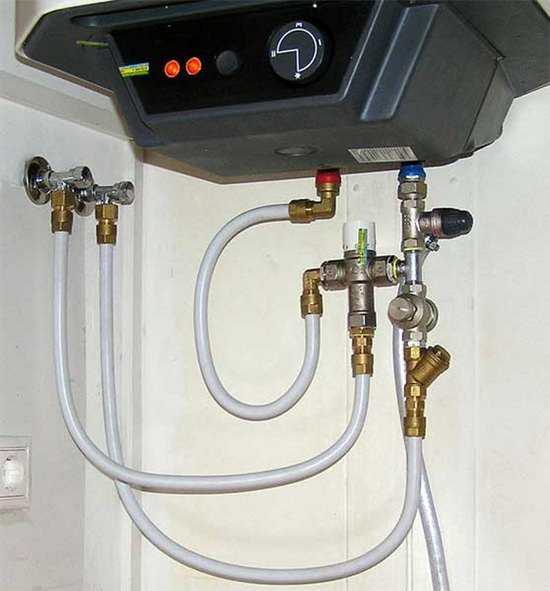

При самостоятельном монтаже последовательность установленных элементов по направлению от входящего патрубка водонагревателя будет следующей:

На схеме показано как правильно установить накопительный водонагреватель

Это – базовый перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

После выполнения этих операций остается подключить к бойлеру горячую линию. Для этого на соответствующий патрубок водонагревателя монтируется запорный кран для возможности отключения. Запорный кран соединяется с гибким шлангом для отвода нагретой жидкости.

Бойлер готов к работе

Монтаж проточного водонагревателя

Как установить проточный водонагреватель, зависит от того, на сколько точек водозабора предполагается использовать агрегат. В зависимости от этого выбираются также мощность и производительность водонагревателя.

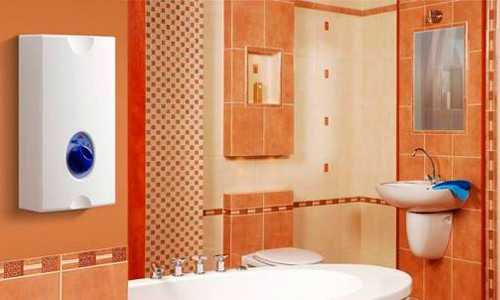

Проще всего монтировать модель на один кран. Так, часто возникает необходимость узнать, как установить проточный нагреватель в ванной у жильцов городских домов с центральным горячим водоснабжением при частых отключениях горячей воды. В этом случае может быть достаточно маломощного и более дешевого прибора.

В частных домах, где нагреватель является единственным способом подогрева, чаще реализуются более сложные схемы с разветвлениями (как минимум – для крана на кухне и ванны или душевой). Для таких схем необходима более мощная и дорогостоящая техника. Монтаж в данном случае имеет свои особенности. Например, место для установки нагревателя должно быть выбрано таким образом, чтобы он находился примерно на равном удалении ото всех точек водопотребления.

Подключение проточного нагревателя воды

Монтаж выполняется в такой последовательности:

  1. Установка тройников на трубопроводы горячей и холодной воды для врезки оборудования.
  2. Установка на тройники шаровых кранов для возможности перекрыть подачу воды при необходимости. В частности при использовании нагревателя в качестве альтернативного варианта, при перекрытии крана на горячей линии дает возможность пользоваться горячей водой из централизованной линии.
  3. Тройники на трубопроводах соединяются с соответствующими патрубками водонагревателя при помощи гибких шлангов. Если оборудование находится далеко от точек врезки, могут использоваться также трубы (полипропиленовые, металлопластиковые, стальные – в зависимости от типа имеющегося трубопровода).

Важно: Так как мощность подобных моделей высокая, то в качестве проводки рекомендуется использовать усиленный трехжильный кабель и вести его от щитка, также необходимо УЗО и заземление. Это все будет актуально и для мощных накопительных бойлеров.

Плюс, при установке проточного электрического нагревателя своими руками рекомендуется использовать ионообменный фильтр, а при необходимости – и механический для защиты ионообменника от быстрого загрязнения. Это связано с интенсивным отложением солей на оборудовании при быстром нагреве воды в проточном нагревателе.

Видео

Как производится установка водонагревателя своими руками видео покажет вам наглядно.

okanalizacii.ru

Установка и подключение накопительного водонагревателя

Здравствуйте уважаемые читатели сайта sesaga.ru. Эта статья, наверное, будет больше полезна жителям многоэтажек, чем жителям, живущим в частных домах. Хотя, если к дому не подведен газ, или это дачный домик, то накопительный водонагреватель будет самое то, что надо.

В городских квартирах два раза в год отключается горячее водоснабжение: осенью перед отопительным сезоном и весной после отопительного. Каждое отключение длится в среднем 2 – 4 недели. Вот и получается, что городской житель за год около месяца или двух моется в тазике. Это хорошо у кого ванна, а у кого душевая кабинка…

1. Выбор накопительного водонагревателя.

В первую очередь определяемся с литражом бака.На нашу семью из трех человек хватает 30литров. Правда бывает и так, что если кто-то решил немного погреться, и использовал воды больше положенного, то остальным приходится ждать около 20 — 30 минут, пока не нагреются очередные 30 литров.

Теперь выбираем дизайн, и в каком исполнении будет водонагреватель: вертикальный или горизонтальный, плоский или круглый, вытянутый или квадратный, классический белый или любого другого подходящего цвета.

Но, опять же, чтобы выбрать дизайн и исполнение, нужно определиться с местом установки бака. Обычно водонагреватель устанавливают в туалете над унитазом. Однако, если у Вас санузел совмещенный, то размещаете бак так, чтобы он вписывался в дизайн санузла, не занимал нужное пространство и не мешал.

2. Установка.

Установка простая и не занимает много времени.Здесь Вам понадобится перфоратор — если бетон, или ударная дрель — если кирпич.Бур или победитовое сверло диаметром 10мм, и два анкерных болта.Делаем разметку, сверлим, загоняем анкера и вешаем водонагреватель.

3. Подключение водонагревателя к водопроводу.

Мы рассмотрим две схемы подключения: первая – это когда Вы делаете ремонт, и водонагреватель изначально устанавливается стационарно. Вторая – это когда ремонт только будет или в ближайшее время не предвидится, а горячей воды хочется. Кстати, по второй схеме у меня бак работал почти 6 лет, пока наконец-то не был сделан ремонт.

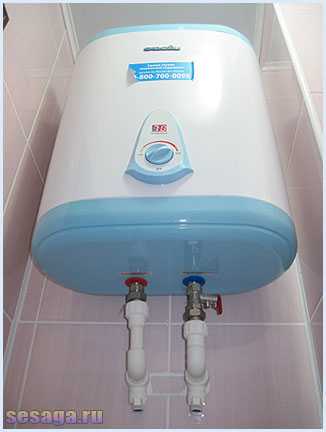

Вообще, схема подключения водонагревателя очень и очень простая.Он параллельно подключается к системе домашнего водоснабжения: входом к трубе с холодной водой, а выходом к трубе с горячей.

Давайте рассмотрим схему.Когда в квартиру горячая вода поступает – водонагреватель не нужен. Он отсекается от квартирной системы водоснабжения вентилями №3 и №4, то есть, в штатном режиме эти вентили закрыты. Холодная и горячая вода циркулирует по трубам как и положено.

Теперь рассмотрим схему, когда центральное водоснабжение отключено, и горячая вода не поступает в квартиру.

Включаем в работу водонагреватель.Для этого закрываем входной вентиль №1 на горячей воде, и открываем вентиля №3 и №4. Подаем питание 220 Вольт на водонагреватель, и ждем около 40 — 50 минут (в зависимости от емкости водонагревателя), пока вода в баке не нагреется до установленной температуры. Как вода нагрелась, пользуемся ей как обычно.

По мере использования горячей воды, столько же холодной поступает в бак, где холодная и горячая вода перемешиваются. Когда количество холодной превысит количество горячей, вода в баке станет теплой, и придется немного подождать, чтобы она нагрелась.

Теперь рассмотрим временную схему установки водонагревателя.В этом случае нам понадобятся: 2 тройника, 2 гибких шланга для подключения воды, лента фум и вилка со шнуром. Шнура чтобы хватало до ближайшей розетки.

В первую очередь определяемся с местом установки водонагревателя. Его можно закрепить на стене, а можно просто положить на пол, или убрать куда-нибудь.Когда определились с местом установки, измеряем длину от штуцеров водонагревателя до ближнего смесителя. Приобретаем два гибких шланга приблизительно такой же длины.

Снимаем смеситель и на его место вкручиваем тройники.

Все резьбовые соединения предварительно обматывайте лентой фум.Делайте не более 3-х витков.

Теперь смеситель устанавливаем на место, но уже в тройник. Ну а в верхнюю часть тройника вкручиваем шланг от водонагревателя. Как видите, все просто.

Совет. Вначале соберите схему подключения к тройнику в магазине, чтобы потом не бегать и не менять не подошедшую деталь.

Когда дадут горячую воду, и если бак Вам мешает, его можно отключить и убрать до следующего раза. А в освободившееся место в тройнике вкручиваете заглушку.

Еще надо сказать про предохранительный клапан, который идет в комплекте с баком. На схемах он обозначен под №5. Это такой нужный элемент, без которого нельзя, чтобы работал водонагреватель.

Как мы знаем, вода при нагревании расширяется. А так как вода – это несжимаемая среда, то при нагревании вода будет расширяться, тем самым, создавая давление на стенки бака, а также на входную и выходную трубы. Воде же надо куда-то деваться.

Так вот, если бы не было предохранительного клапана, то при достижении определенного избыточного давления вода просто разорвала бы бак. Когда же стоит клапан, то предельно допустимое давление, создаваемое водой, сбрасывается через этот клапан.Сам же предохранительный клапан настроен на определенное максимальное давление, при достижении которого он срабатывает. Поэтому, если заметите, что с клапана капает вода – не пугайтесь, это значит, что он сбрасывает лишнее.

4. Подаем напряжение питания на водонагреватель.

Для водонагревателя желательно протянуть отдельную линию питания 220 Вольт.

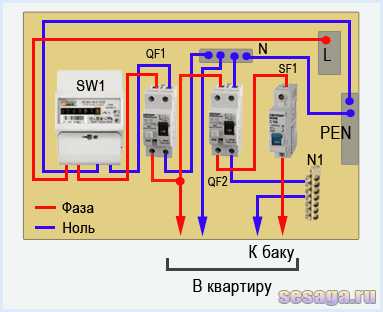

На рисунке показана часть подъездного щитка многоэтажек старой постройки (срисовал со своего). В подъездный или в свой щиток добавляются: УЗО – QF2, автоматический выключатель – SF1 и нулевая колодка N1.

Запомните. Нулевая колодка N1 никак не связана с общим нулем.

На следующем рисунке показана схема с занулением. То есть, Вы зануляетесь на корпус подъездного щитка, тем самым, образуя третий проводник, нужный для корректной работы УЗО.

Эти две схемы подключения водонагревателя используются в многоэтажках старой постройки (система TN-C). Но, какую использовать – решать Вам. У меня лично УЗО не установлено, хотя я и подумываю об этом, но пока еще не определюсь со схемой.

Обязательно прочитайте статьи: как подключить заземление и как подключить заземление. Часть 2. И только после прочтения этих статей выбирайте, по какой схеме будете подключать водонагреватель.

Ну и электрическая схема для домов современной постройки (система TN-S). Идеальное подключение. Здесь думаю тоже все понятно.

Да, чуть не забыл. Питающий кабель ведется сразу от щитка к водонагревателю, и ни в какие соединительные коробки не заводится.

Теперь Вы без проблем сможете установить и подключить водонагреватель к системе домашнего водоснабжения, а также подать на него напряжение питания 220 Вольт.Удачи!

sesaga.ru

Подключение накопительного водонагревателя



     Лето 2017 года выдалось в центральной России необычайно холодным. Дневная температура в июне редко поднималась выше 20 градусов, а ночью и вовсе опускалась ниже 10. Дачникам и сельским жителям, которые рассчитывали тёплыми вечерами пользоваться уличным душем, приходилось кипятить воду в вёдрах, так как в баке солнце её совсем не нагревало.



   Мы на своём загородном участке тоже закалялись прохладной водой, пока в один не очень прекрасный момент некстати возникший в связи с постоянным переохлаждением насморк не испортил праздничное настроение и не позволил насладиться вкусом отличного шашлыка, приготовленного по оригинальному рецепту. Тогда-то в голову и пришла мысль не зависеть от капризов природы, а использовать технический прогресс для улучшения качества жизни.

   В виде прогресса в нашем случае выступил накопительный водонагреватель Monlan объёмом 30 литров, изготовленный в Китае. Раскрыв упаковку, обнаружили в ней сам бак, обратный клапан, две резиновые прокладки, крюки-дюбеля и инструкцию.

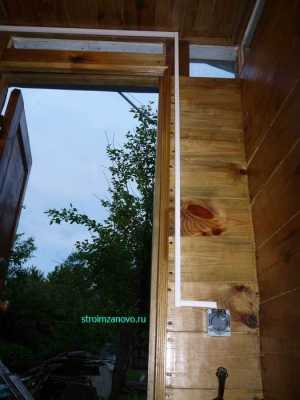

   Устанавливать накопительный водонагреватель будем в летнем душе, его площадь это позволяет легко сделать. Первым делом проведём в кабинку электрический кабель.

   Производитель устройства рекомендует использовать при подключении трёхжильный провод, позволяющий обеспечить заземление. Розетка должна быть исполнена во влагозащищённом корпусе по стандарту ip44.

   На самом водонагревателе уже установлено УЗО – устройство защитного отключения, которое выключает аппарат при проявлении какой-либо неисправности. Поэтому для подключения водонагревателя достаточно установить в электрическую цепь отдельный автомат. В самом душе проводку желательно защитить пластиковым коробом, чтобы исключить возможность её случайных повреждений и попадания брызг.

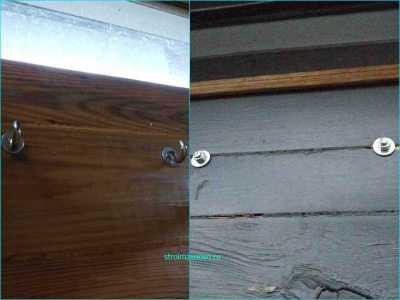

   Крюки-дюбеля, поставляемые с водонагревателем, предназначены для монтажа на кирпичную или цементную стену. Наш дачный душ сделан из деревянных досок с толщиной стены 15 см. В магазине были куплены шпильки нужной длины с кольцами на конце. Болгаркой обрезали кольца, чтобы получились крюки.

   Разметили стену, просверлили её насквозь, просунули в отверстия шпильки и гайками закрепили их с обратной стороны.

   Повесили накопительный водонагреватель в углу душевой кабины, максимально высоко от пола.

   Первым делом подсоединяем на трубу входа холодной воды обратный клапан. Это устройство предотвращает выход воды из бака и сбрасывает излишки давления, образующиеся в аппарате при её нагреве. Между клапаном и накопителем не должно быть запорного крана или же при работе водонагревателя он должен быть всегда открыт.

  Для подключения накопителя к водопроводной сети мы решили использовать полипропиленовые трубы, поэтому после обратного клапана вторым элементом пойдёт муфта с куском трубы на конце. К ней мы припаяем кран для слива воды с бака, дальше — запорный вентиль, чтобы можно было, например, заменить смеситель не сливая воду из накопителя.

   После крана с помощью муфт и уголков подведём трубы к месту, где будет смеситель.

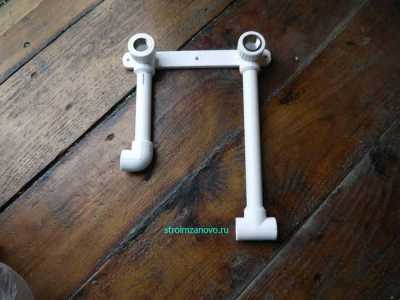

   Потом припаяем полипропилен к планке смесителя, направляя уголки и тройники так, чтобы они компактно располагались вдоль стены.

   Следующие работы проведем возле узла подключения воды. Перед водонагревателем обязательно должен стоять фильтр очистки воды. После фильтра – запорный вентиль, дальше ведём трубу в душевую кабину, просверлив в стене отверстие нужного диаметра.

   Соединяем полипропилен через тройник со смесителем и с накопительным водонагревателем. Холодной водой, которая идёт из системы в смеситель, будем разбавлять горячую, поступающую из устройства.

   Теперь паяем трубы для выхода горячей воды. После устройства установим запорный вентиль, чтобы не сливать воду во время ремонтных работ, дальше полипропилен ведём к планке смесителя.

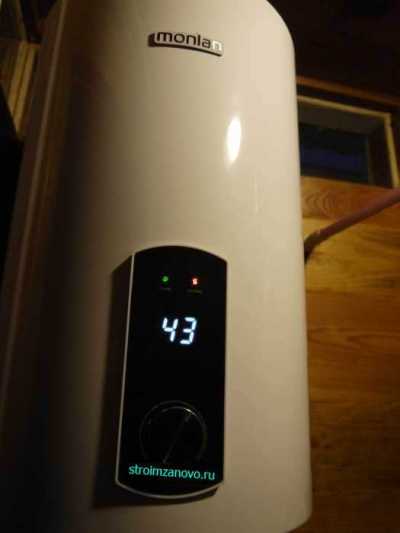

   Остаётся подсоединить смеситель и подать воду. Если всё сделано правильно, нет подтёков, можно включать нагреватель в сеть и пользоваться горячей водой в любую погоду.

   Принцип работы накопительного водонагревателя таков: сначала в бак набираем воду, открыв все запорные краны и на смесителе кран с горячей. Как только из него польётся вода, закрываем его и включаем устройство в сеть, установив регулятором нужную температуру. Загорается красный индикатор, сигнализирующий о том, что начался нагрев. По термометру можно следить за температурой нагрева. Если индикатор погас, а вода недостаточно горячая, регулятором можно повысить градус. Вода нагрелась – открываем кран с горячей, разбавляем её холодной и пользуемся. Во время работы бака кран подачи холодной водой перекрывать нельзя – падает давление горячей. Когда устройство работает, вместо выливающейся горячей воды поступает холодная, поэтому, если долго пользоваться устройством, то в итоге вода не успеет нагреться и остынет. Тогда надо увеличивать температуру нагрева или покупать накопитель большей ёмкости. Выключать аппарат из розетки во время пользования душем или нет – решает владелец, в этом случае прекратится нагрев.

   Подведём итоги: электрическая сеть желательна с заземляющим проводом, розетка стандарта ip44, наличие отдельного автомата. Перед баком ставим обратный клапан, который не должен перекрываться вентилем, после клапана кран слива воды, на входе холодной и на выходе горячей – запорные краны, перед накопительным баком – фильтр очистки воды, запорный вентиль на всю систему.

   Вот таким нехитрым способом можно улучшить качество жизни в сельской глубинке.

ВИДЕО



stroimzanovo.ru


Смотрите также
