За регулирование температуры теплоносителя в отопительных системах отвечает автоматика котла. Однако на практике встречаются схемы отопления с несколькими контурами, в каждом из которых требуется вода с определенной температурой. Чтобы это стало возможным, в систему внедряют кран трехходовой. Принцип работы этого устройства основан на разделении жидкостей с разной степенью нагрева.

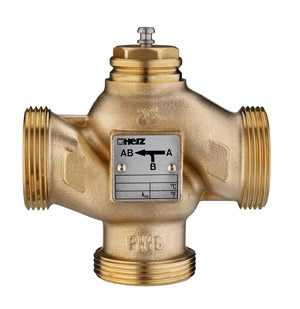

Внешне это приспособление выглядит, как обычный тройник из латуни или бронзы с установленным на верхней его грани вентилем. Он жестко соединен с регулировочным сектором – сферической пластинкой из металла, которая и смешивает два потока жидкости. Смесительный тройник имеет два входных патрубка для горячей и холодной воды, и один выход – для подачи смешанного теплоносителя.
Показатель, согласно которому выделяется группа, к которой принадлежит кран трехходовой, – принцип работы. Он основан на изменении положения вентиля, вместе с которым изменяется и положение регулировочного сектора. Кран в разной степени перекрывает два потока жидкости.
Изменением количества горячей и холодной воды, которая поступает в основную систему, и осуществляется регулирование температуры теплоносителя. В зависимости от типа управления, выделяют:
Принцип работы каждого устройства имеет принципиальные отличия.
Ручные краны имеют специальные поворотные ручки – барашки, - которыми и осуществляется управление потоками теплоносителя. Установив вентиль в определенное положение, удается изменить количество нагретой и холодной воды, которая поступает в систему.
Неравномерное и продолжительное прогревание радиаторов, расположенных на значительном удалении от котла, – основной недостаток, коим обладает ручной кран трехходовой. Принцип работы этого устройства не позволяет постоянно варьировать количество поступающей жидкости с разной степени нагрева.
Главным отличием кранов названного типа является наличием сервопривода и электронного блока управления, с помощью которых и осуществляется регулирование температуры теплоносителя. Основное преимущество устройства заключается в способности поддерживать заданную степень нагрева жидкости в автоматическом режиме.
Сервоприводом может быть оснащен любой трехходовой кран. Принцип работы таких устройств основывается на взаимодействии управляющего блока и электродвигателя. Блок измеряет температуру среды на выходе и подает команды движителю. Тот, меняя свое положение, регулирует количество теплой и холодной жидкости, поступающей в систему.

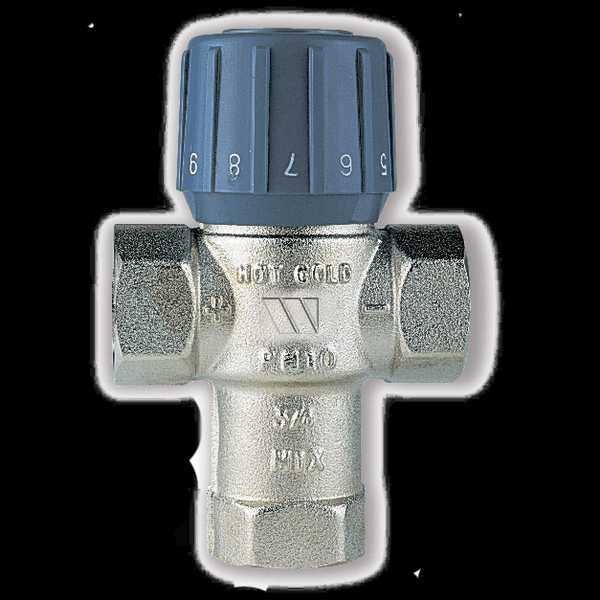

В конструкции представленного крана имеется терморегулятор – газ или специальная жидкость. Она помещена в отведенную для этого полость внутри клапана и реагирует даже на незначительные изменения нагрева текущей среды.
При повышении температуры жидкость или газ расширяется и толкает специальный поршень, который перекрывает доступ к горячей воде.
Принцип работы трехходового клапана с терморегулятором требует точной его настройки перед внедрением в систему. Для этого устанавливают предельные значения температур, тем самым регулируя степень нагрева теплоносителя. Главное преимущество устройства – абсолютная автономность.
Описанное выше оборудование предназначено для смешивания жидкостей различной температуры. Принцип работы трехходового клапана разделительного типа имеет несколько серьезных отличий. Как ясно из названия, он используется для отделения одного потока воды от другого. В отличие от смесителей, в разделительном кране имеется только один входной патрубок и два выходных, которые расположены на одной оси.

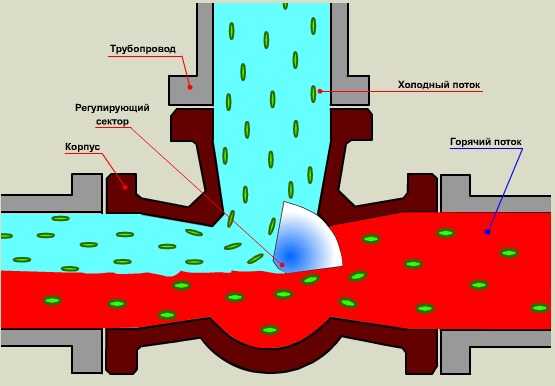

В этих устройствах регулировочный сектор с изменением температуры основной жидкости перекрывает отверстия выходных патрубков. Такое оборудование чаще всего используют для переключения потока жидкости из одной системы трубопровода в другую, что позволяет регулировать количество воды одновременно в различных контурах отопления и в других конструкциях.
Первое, на что необходимо обратить внимание, выбирая трехходовой клапан, – принцип работы устройства. Конструкции с ручным управлением подойдут для бюджетных отопительных систем, например, для дачного дома, где вы бываете один раз в сезон.
Электрические устройства можно использовать в отопительных контурах зданий, предназначенных для постоянного проживания. Если же вы делаете ставку на простоту эксплуатации и надежность, то лучше выбирайте краны с терморегулятором.
Для систем с высокой температурой теплоносителя не рекомендуется приобретать трехходовой кран, принцип работы которого основан на расширении жидкости или газа – они быстро выйдут из строя. В такие конструкции должна устанавливаться специальная арматура.
Важно, чтобы диаметр трубопроводом совпадал с диаметрами входных и выходных патрубков крана. Только в этом случае не пострадает пропускная способность контура, а монтаж будет выполнен без дополнительных элементов.
Особой популярностью как у наших соотечественников, так и во всем мире, пользуется трехходовой кран Esbe, принцип работы которого основан на расширении терморегуляционной жидкости. Такие устройства отличаются высокой надежностью и точностью, подходят для большинства отопительных систем.
Ответственно подходите к выбору трехходовых клапанов для сложных схем отопления. Иначе вы рискуете получить малоэффективную систему, которая не будет справляться со своими обязанностями.
fb.ru

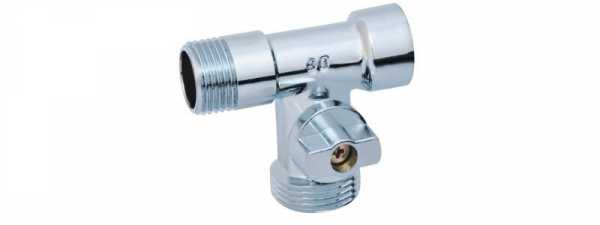

Трехходовые краны для воды – устройства, применяемые для регулировки подачи теплоносителя путем его перераспределения. Управление потоками осуществляется с помощью затворного механизма. Внешне такие изделия напоминают обычный кран с тремя отверстиями под трубы.
Подобные устройства устанавливаются в точках трубопроводов, на которых необходимо разделить циркуляционный поток. В результате образуются контуры с переменным и постоянным гидравлическим режимом. Потоки первого типа предназначены для объектов, на которых важно не качество теплоносителя, а его объем. Постоянный режим традиционно обслуживает потребителей, для которых первостепенное значение имеют именно качественные показатели.
Чем трехходовые краны для воды отличаются от двухходовых устройств? Главной их особенностью является невозможность перекрыть постоянный поток. Шток неспособен полностью остановить подачу теплоносителя, поэтому на движение последнего по сети и температуру повлиять посредством крана никак нельзя. Таким образом, трубы в системах горячего водоснабжения и отопления дополнительно защищены от резкого охлаждения, что особенно опасно в зимнюю пору. Регулировать можно только переменный поток, то есть, объем теплоносителя и напор, с которым он подается.
Задачу, которую выполняет один тройной кран для воды, может выполнять пара двухходовых клапанов. Для этого их нужно установить так, чтобы при закрытии одного сразу открывался второй (реверсивно). Вопрос в том, зачем нужно сооружать конструкцию из двух механизмов, если легко можно приобрести качественный тройник в магазине или через интернет.
Подобную продукцию выпускают такие известные производители, как Grohe, Herz, Womix и многие другие. Перед покупкой трехходового крана для воды следует уточнить основные технические параметры системы. Если предложенное вам изделие выпущено неизвестным брендом, обязательно потребуйте документацию, подтверждающую его соответствие ГОСТ.
Особенно внимательным следует быть в случае с китайскими моделями. Качество сантехники, произведенной в этой стране, часто вызывает справедливые нарекания со стороны российских потребителей. Единственный ее плюс в том, что стоит она дешевле, но подобная «экономия» часто оказывается выбрасыванием денег, так как приходится покупать новое устройство.
Самые качественные изделия делают из латуни. Хромированное покрытие хорошо смотрится и дополнительно защищает от коррозии. Более дешевые сплавы значительно проигрывают в плане прочности и долговечности. Одна из главных претензий к китайцам – они часто указывают не тот материал, из которого на самом деле сделан кран.
В зависимости от способа управления, тройник бывает ручным или автоматическим. Модели первого типа похожи на обычный шаровой кран, только с тремя выходами. Это наиболее распространенный на сегодняшний день вариант. Для распределения теплоносителя в частном секторе обычно используются электрические устройства. С их помощью можно, например, настраивать температуру отдельно для каждой комнаты.
По принципу работы трехходовые краны могут быть:
Понять основное предназначение устройств можно уже по самим названиям, но все-таки давайте рассмотрим каждую из конструкций подробнее.
Тройники этого типа служат для разделения основного потока. Обычно их используют в системах горячего водоснабжения, также они часто применяются в обвязках воздухонагревателей. Конструкция очень проста: одно отверстие является входным, остальные – выходные.
Главным отличием таких тройных кранов для воды от смесителей является количество клапанов на штоке. Здесь их два и располагаются они в выходных отверстиях. Когда какой-то клапан перекрывает проход, сразу приоткрывается второй.
Внешне эти смесители выглядят точно так же, как разделительные модели. Отличие можно увидеть, только разобрав конструкцию. Шток оснащен только одним шаровым клапаном, перекрывающим единственный выход. Входных отверстий у смесителей два. Задачей устройства является объединение двух водных потоков с целью снизить температуру теплоносителя до определенного уровня. Чтобы добиться нужного показателя, необходимо правильно рассчитать пропорции каждого из потоков на основании их температур.
Преимущество смесительных трехходовых кранов над моделями второго типа заключается в том, что их тоже можно задействовать для разделения воды. Для этого потребуется внести незначительные изменения в конструкцию. Если вы обладаете только теоретическими познаниями по данному вопросу, лучше обратиться к специалисту, равно как и в случае с установкой крана.
mainstro.ru
Для создания комфортной температуры в доме необходимо внедрить в свою систему отопления один из вариантов регулировки тепловой мощности. Менять настройки котла не эффективно, при этом совсем не учитываются различия в теплопотерях и соответственно в необходимости обогрева отдельных комнат.
Лучше воспользоваться другим подходом, использовать рециркуляцию теплоносителя, подмешивая в основной ток, идущий к радиаторам, часть остывшей обратки. Для этого используется трехходовой кран для отопления, способный в одном узле реализовать все необходимые процессы.
Содержание статьи
Трехходовой кран оборудован тремя патрубками для подключения линий. Между ними устанавливается вентиль регулирующий подачу воды в два из трех ответвлений. В зависимости от ориентации крана и его подключения он выполняет две функции:
Трехходовой кран, как и четырехходовой, не осуществляет перекрытие каналов, подведенных к нему, а только перенаправляет жидкость от входа к одному из выходов. Единовременно может быть закрыт только один из выходов, либо частично перекрыты оба.
В самом простом варианте радиаторы напрямую подключаются к котлу, последовательно или параллельно. Настраивать отдельно каждый радиатор по тепловой мощности нельзя, допустимо только регулировать температуру теплоносителя в котле.
Чтобы все-таки регулировать отдельно каждую батарею, можно вставить байпас параллельно радиатору и после него регулирующий кран игольчатого типа, с помощью которого контролировать количество теплоносителя, проходящего через него.
Байпас при этом нужен для сохранения общего сопротивления всей системы, чтобы не нарушать работу циркуляционного насоса. Однако такой подход весьма накладно реализовывать и сложно эксплуатировать.
Трехходовой клапан фактически совмещает точку подключения байпаса и регулирующей арматуры, делая подключение компактным и легким в управлении. Кроме этого за счет плавной регулировки легче добиться целевой температуры в ограниченном контуре, содержащем один или два радиатора в конкретном помещении.
Принцип работы клапана
Если ограничить часть тока теплоносителя от котла и дополнить его обраткой, водой, возвращающейся от радиатора к котлу, то снижается температура обогрева. Котел при этом продолжает работать в прежнем режиме, поддерживая установленный нагрев воды, скорость обращения воды в нем не снижается, зато уменьшается потребление топлива.
Если используется один циркуляционный насос на всю систему отопления, то он располагается со стороны котла по отношению к включению трехходового клапана. Устанавливают его на обратном входе котла, по которому поступает уже остывшая вода от радиаторов, выступая в роли разделителя потока.
По входу к нему подается горячий теплоноситель от котла, в зависимости от настройки клапана поток разделяется на две части. Часть воды идет к радиатору, а часть сразу же сбрасывается в обратный ход. Когда нужна максимальная тепловая мощность клапан переводят в крайнее положение, при котором соединены вход и выход, ведущий к радиаторам.
Если обогрев не нужен, то весь объем теплоносителя поступает по байпасу в обратку, котел работает только на поддержание температуры в отсутствие реальной теплоотдачи
Недостаток такого подключения – сложная балансировка отопления, чтобы в каждое ответвление и к каждому радиатору поступало одно и то же количество теплоносителя, кроме того при последовательном подключении к крайним радиаторам доходит уже остывшая вода.
В многоконтурных системах проще всего разрешить проблему с неравномерным распределением тепла – использование коллекторной группы с циркуляциями насосами на каждом отдельном контуре. Это особенно важно в домах с двумя и более этажами и большим числом радиаторов или при наличии теплого пола.
Трехходовой клапан при этом работает на смешивание двух потоков. По одному вводу подключается линия от котла, а по второму от трубы обратки. Смешиваясь, вода поступает на выход, подсоединенный к теплообменнику.

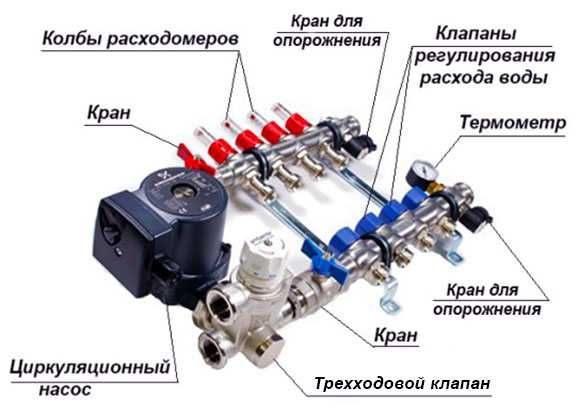

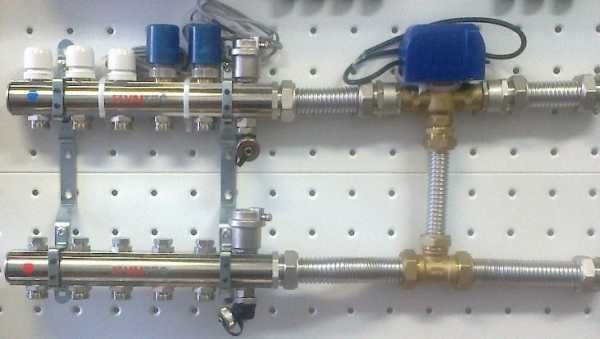

Такая схема подключения особенно актуальна при подключении теплого пола. Она дает возможность ограничить максимальную температуру воды в контуре, что особенно важно, учитывая максимально допустимое значение в 35ºС при температуре теплоносителя от котла в 60ºС и выше.
Циркуляция воды в трубах теплого пола постоянно поддерживается, что необходимо для равномерного нагрева без перекосов. Фактически горячая вода от котла поступает лишь для подогрева остывающего теплоносителя в контуре теплого пола, а излишек сбрасывается обратно к котлу.

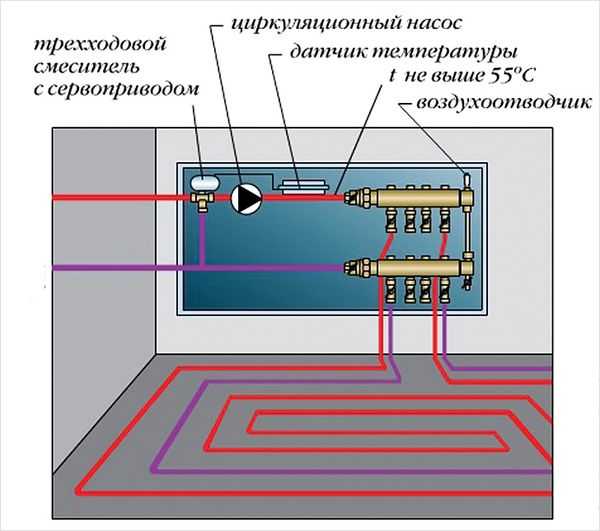

Схема тёплых полов с трёхходовым клапаном
Таким образом, даже в высокотемпературном отоплении, где котел греет воду до 75-90ºС, есть возможность обустроить теплые полы с нагревом 28-31ºС.
Изготавливаются краны для систем отопления низкого давления из:
Больше всего востребованы латунные клапаны, за счет свей долговечности и малых габаритов и массы. Альтернативой становятся стальные устройства. Чугун задействован в водопроводах и системах отопления с большим диаметром магистральных труб диаметром от 40 мм и выше, что в частном доме не востребовано.

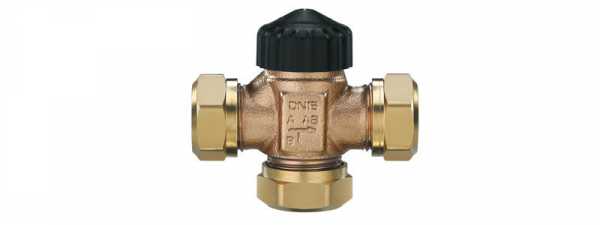

По внешнему виду трехходовой кран похож на обычный тройник с утолщением посередине. Внутри имеется три канала, объединенных в одной камере, где располагается регулирующий или запорный механизм. Это может быть кран:

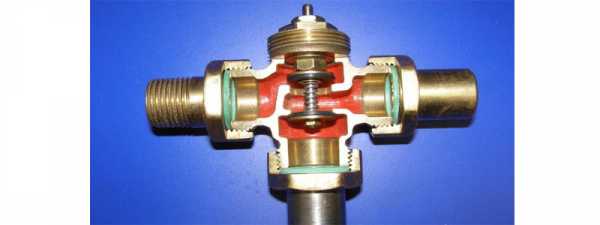

В штоковых кранах внутри центральной камеры имеется седловина с разделительными перепонками и двумя проходами. Между проходами закреплен на штоке резиновый клапан или шар. Шток может подниматься или опускаться. В крайнем верхнем и нижнем положении полностью перекрывается один из регулируемых выводов. Вода из свободного канала попадает на выходной патрубок.
Подобная конструкция обеспечивает надежное перекрытие каналов, а заодно является надежной и долговечной, однако есть один существенный недостаток.
Седловины имеют достаточно малый радиус, канал в этом месте получается сильно зауженным, что создает дополнительное сопротивление току жидкости. В целом если неправильно подобрать клапан по размеру и пропускной способности, то можно чересчур нагрузить циркуляционный насос, что приведет к перерасходу электроэнергии и снижению запаса прочности.
Стоит учесть, что внешний диаметр отводов трехходового клапана со штоком может быть любого размера и сильно отличаться от фактического диаметра внутреннего прохода.
Утройство трехходового крана

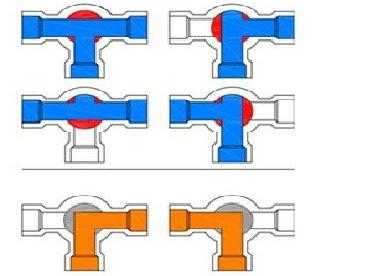

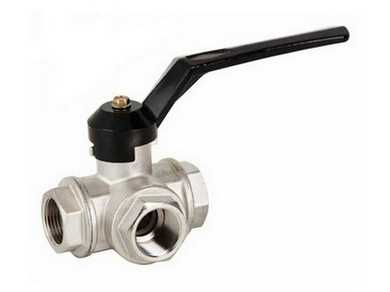

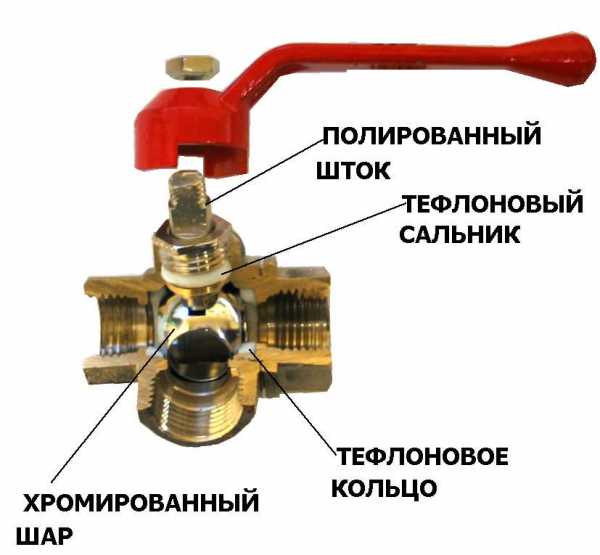

В шаровых кранах шар или иногда цилиндр проворачивается вокруг своей центральной оси в специальной камере, ограниченной тефлоновыми вставками. Внутри шара или цилиндра, выполненного из нержавеющей стали, имеются ходы специальной формы. При повороте одна часть внутреннего канала всегда обращена частично к входу.
Основное достоинство шаровых клапанов в повышенной точности установки, особенно при настойке частичного смешения воды из нескольких источников или разделении основного потока. Однако долговечность шарового крана ниже.
В центральном положении, когда оба выходных канала чуть приоткрыты на пути движения воды, находится гладкая поверхность шара. Если на ней со временем образуется твердый соляной налет, то при дальнейших регулировках повредится уплотнитель, выполненный из тефлонов, а за этим неизбежно последует нарушение герметичности крана.

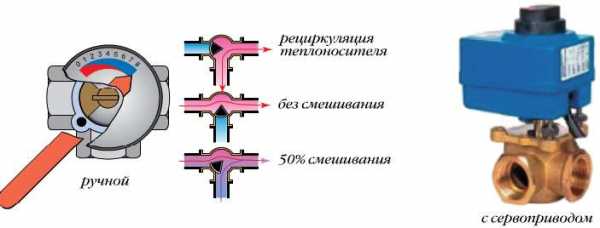

Управление трехходовым краном по умолчанию выполняется вручную, для чего используется вывод штока с одной из сторон крана с поворотной ручкой или гайкой. Однако не всегда удобно пользоваться таким вариантом.
Процесс настройки мощности контура с помощью трехходового клапана не линейный и зависит от температуры обратки, подающей магистрали и мощности теплоотдачи. Если говорить проще, то ручным управлением определяется исключительно пропорция, в которой смешивается вода из разных линий, температура на конечном участке при этом может меняться достаточно долго и не всегда равномерно.

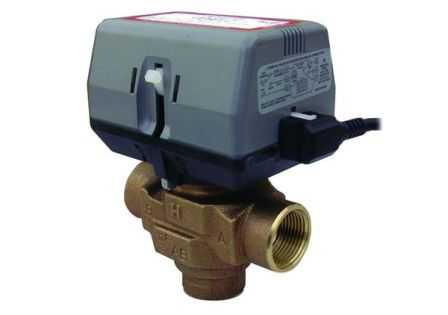

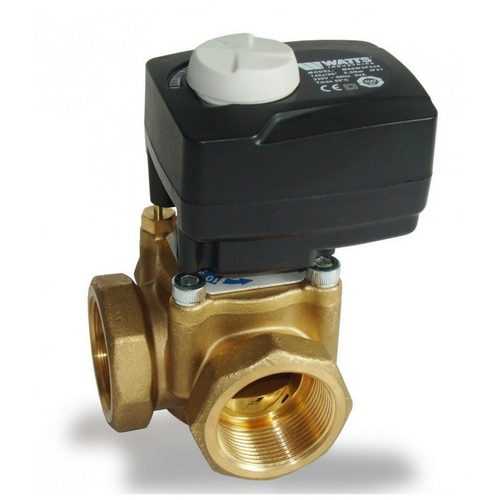

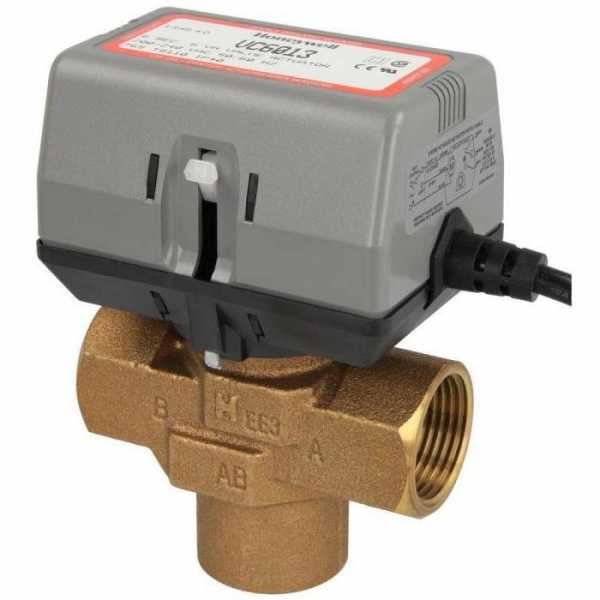

Эффективно управлять клапаном можно автоматически с помощью сервоприводов или специальных гидродинамичных и пневматических термостатных головок, которые смогут быстро и постоянно менять настройку трехходового кран в зависимости от температуры на выходе.
Сервопривод является прямой аналогией ручному управлению, только сигнал к действию дает не человек напрямую, а электронный блок управления. Это двигатель, способный проворачивать шток и изменять его позицию в зависимости от пришедшего управляющего сигнала.
Практически любой трехходовой клапан с ручным управлением можно оборудовать сервоприводом, однако лучше использовать специальные конструкции, обладающие компактными размерами и оптимизированными для установки электропривода.
Блок управления ориентируется по показаниям температуры на выходе клапана в целевом контуре или же на температуру подающей линии и обратки для вычисления оптимальной настройки.
Как только получено нужное значение на сервопривод приходит управляющий сигнал, и он меняет положение штока или поворот шара внутри крана. Естественно без электронного блока управления использовать сервоприводы попросту бессмысленно.
Преимущество сервоприводов в возможности максимально автоматизировать работу системы отопления. При включении автоматики в систему «Умный дом» появляется возможность даже устанавливать параметры обогрева со своего мобильного гаджета.
Автоматическое регулирование трехходового крана достаточно доверить пневматическому или гидродинамическому термостату. Это механический способ управления. Используется термоголовка, наполненная жидкостью или газом, сильно реагирующим на изменение температуры окружающей среды. Основная реакция – это изменение объема.
Термоголовка соединена посредством канала с поршнем и подвижным клапаном трехходового крана. При изменении объема термочувствительной среды изменяется и установка крана.
Трехходовые краны с терморегуляторами требуют тщательной предварительной настройки. После установки важно определить предельные значения температуры в точке измерения и привязать к ним крайние положения крана, тем самым определяя диапазон регулировки.
Установка целевой температуры контура с радиаторами или теплого пола производится вручную, регулируя давление в термоголовке. Далее при изменении значения текущего нагрева уже автоматически регулируется пропорция для смешения горячей воды и обратки в трехходовом кране.
Трехходовые краны с терморегулятором востребованы там, где необходимо снизить энергозависимость отопления или же снизить общую стоимость монтажа, так как они дешевле устройств с сервоприводами и не требуют дорогого контроллера для своего функционирования.
Трехходовой кран устанавливается по тем же правилам, что и вся остальная арматура в системе. Следует подвести к месту установки трубы, подготовить фитинги американки и подсоединить кран.
Важно, чтобы шток с регулирующим устройством или поворотной ручкой выходил в ту сторону, где к нему будет свободный доступ.
Обязательно предусматривается пространство для возможности быстрой замены и обслуживания клапана.
Важно учитывать особенности большинства трехходовых кранов. Так как канал по выходу или одному из входов существенно заужен по отношению к диаметру подходящих труб, то сопротивление системы увеличивается, что скажется на производительности циркуляционного насоса.

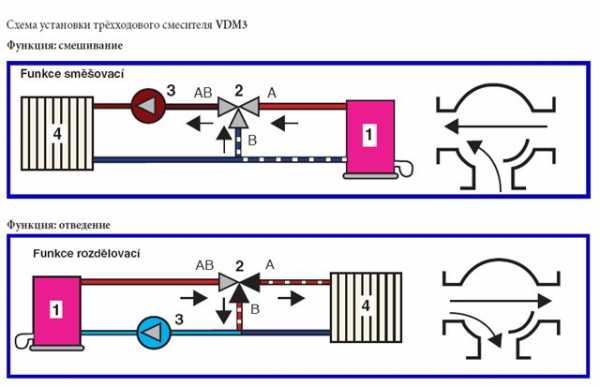

Схема установки трёхходового клапана
При необходимости перемычку, идущую от обратки к крану, дублируют параллельным байпасом из трубы чуть меньшего диаметра. Так постоянно поддерживается ток через байпас по меньшему контуру со стороны циркуляционного насоса и всего часть потока используется для регулировки температуры.
udobnovdome.ru
В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально подогретой воды – наилучший способ экономить энергоносители. Есть у термосмесительных кранов и другие полезные функции, о которых вы сможете узнать из данной статьи.
Но вначале надо рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.
Вначале стоит отметить, что термостатические трехходовые клапаны делятся на несколько видов по принципу действия:
О назначении каждого из трех видов устройств можно судить по названию. Первые смешивают два потока теплоносителя с различной температурой, вторые – разделяют, а третьи занимаются переключением воды по разным направлениям. Внешне распознать каждую разновидность нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот так выглядит трехходовой смесительный клапан для отопления:
Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

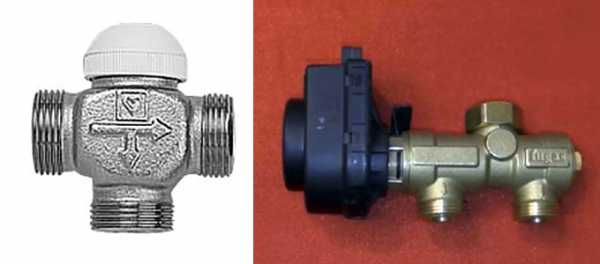

Разделительный (слева) и переключающий (справа) клапаныС помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, что применяется в различных контурах системы отопления. Переключение же используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

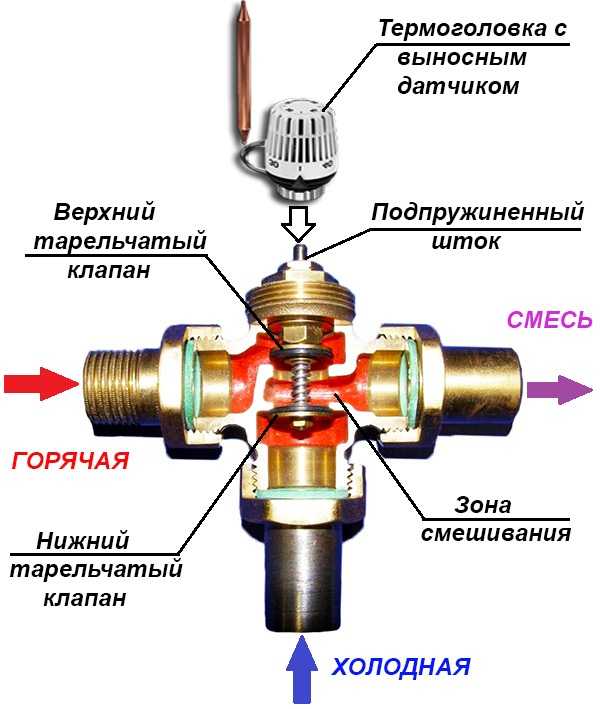

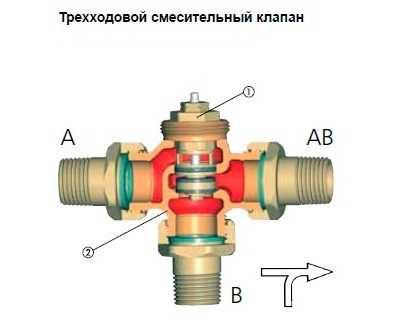

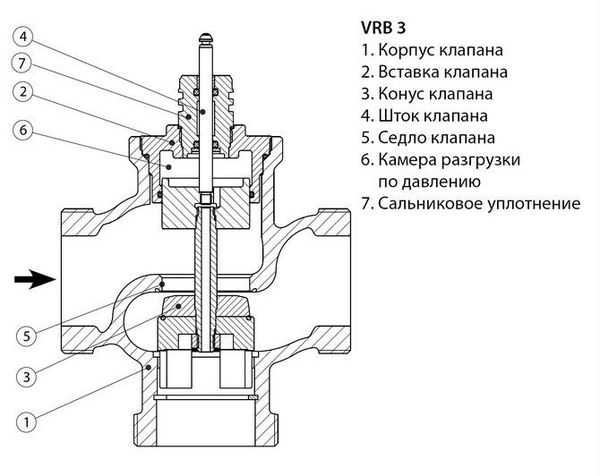

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.
Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.
Весь процесс стоит разъяснить подробнее. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя на входе теплоноситель продолжает нагреваться.
Если входящая вода продолжает нагреваться, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.
Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.
Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

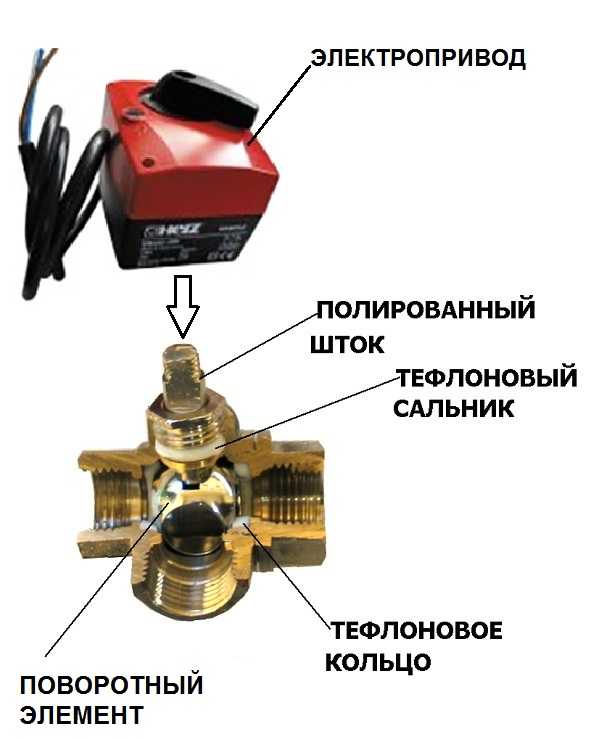

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

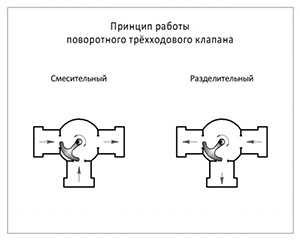

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.
Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного клапана производится в таких случаях:

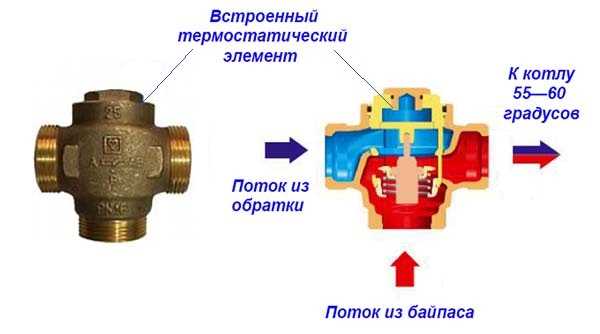

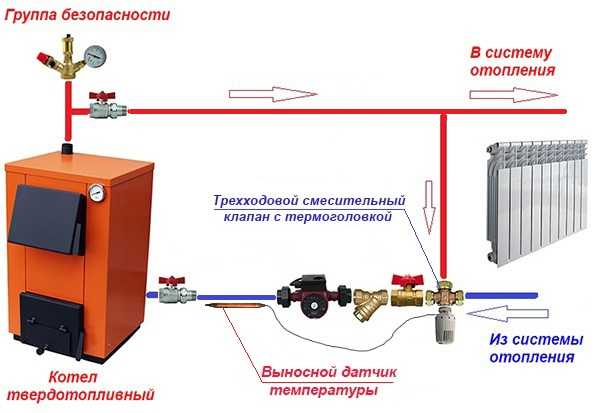

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:
Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:
В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

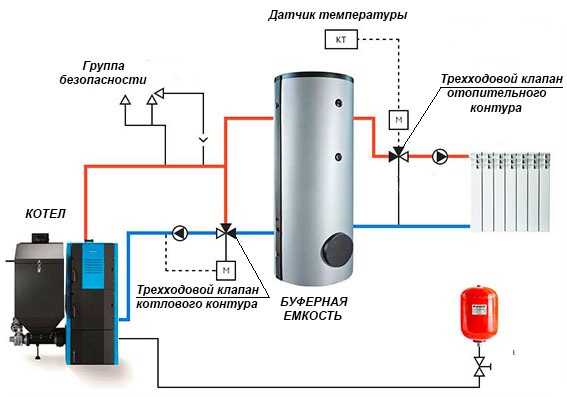

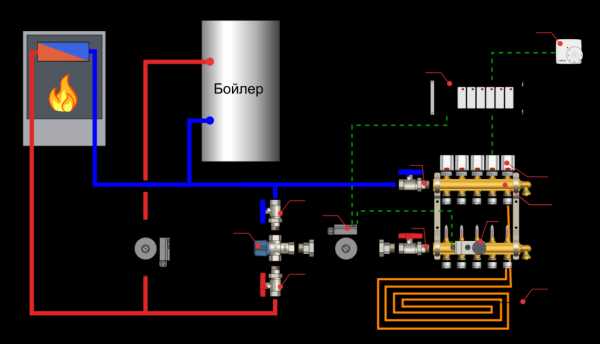

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.
Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

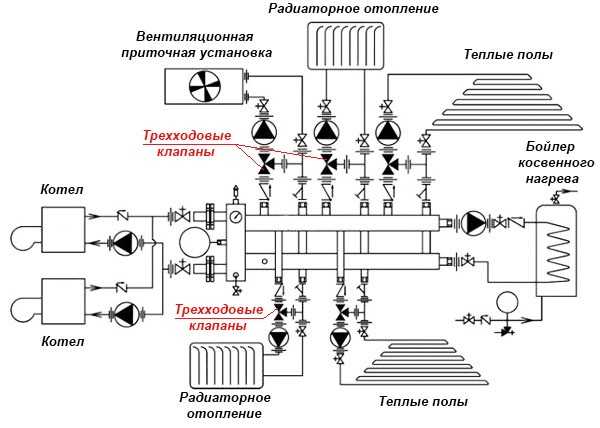

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.
В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).
Схема работы и устройство клапанаТермосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:
Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению подобной арматуры вы найдете здесь.
Термостатический трехходовой кран – очень полезная вещь в системе отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.
otivent.com
Чтобы создать комфортную температуру в отапливаемом помещении, необходимо грамотно распределить потоки воды в контуре обогрева. Например, иногда вода в контуре слишком горячая, поэтому ее можно разбавить остывшей водой, взятой из обратки. Эту и подобного рода функции выполняют элементы запорно-регулирующей арматуры, в частности, трехходовой кран для отопления. Благодаря перераспределению жидкостей, удается добиться нужной температуры теплоносителя, подаваемого к радиаторам отопления.
Таким образом, можно перечислить основные функции трехходового крана:
Регулировочный трехходовой кран конструктивно состоит из следующих элементов:
Принцип работы трехходового крана в системе отопления заключается в следующем. Предполагается, что к распределительному крану подводятся жидкости от отопительного котла и от обратки. В зависимости от положения крана, через него будет проходить теплоноситель разной температуры:
Устройство и принцип работы трехходового кранаПоскольку сейчас в продаже имеются распределительные краны различного предназначения, необходимо понимать разницу между ними, знать конструктивные особенности данных устройств. В этом случае можно будет сделать правильный выбор трехходового крана. Ниже мы рассмотрим, чем различаются изделия разных моделей.
Внешне разные типы кранов ничем не отличаются, так как у них имеется 3 патрубка, но принцип работы у них прямо противоположный:

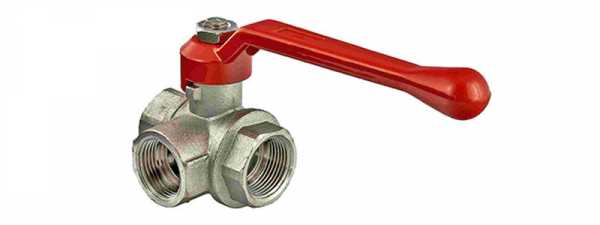

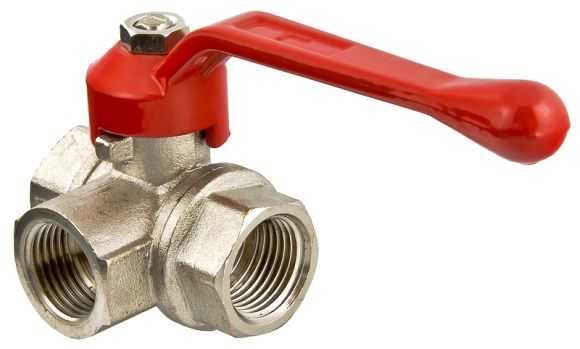

Ручной шаровой трехходовой кранСовет: Не пытайтесь разобрать кран, так как это не предусмотрено его конструкцией. Механическое воздействие приведет к поломке устройства.
Трехходовой кран для домашнего отопления может различаться по способу управления:
1. Ручное управление. Изделия такого типа имеют поворотные ручки, которыми и осуществляется управление потоками теплоносителя. При повороте ручки изменяется пропорция подаваемой из разных линий воды. Недостатком таких механизмов является неравномерное и долгое прогревание отдаленных радиаторов. Такая арматура отличается простым устройством и невысокой стоимостью.
2. Автоматическое управление. Краны, управляемые автоматикой, позволяют обеспечивать обогрев помещений до нужной температуры без участия человека. Причем, обогрев становится более эффективным, радиаторы прогреваются равномерно, нет необходимости постоянно контролировать работу отопительного контура. Управление распределительным краном может осуществляться посредством сервопривода, а также с помощью гидродинамического или пневматического термостата. Ниже мы рассмотрим особенности каждого их таких устройств.

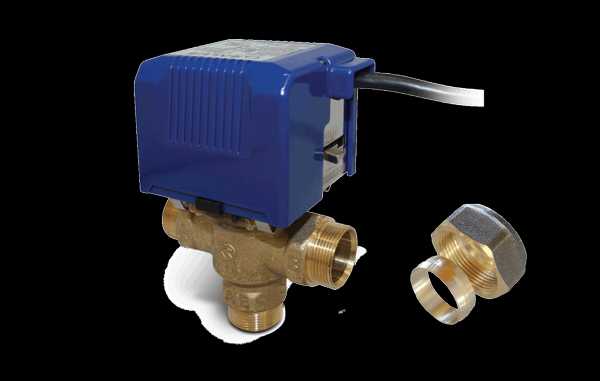

В качестве управляющего элемента используется сервопривод, представляющий собой электрический двигатель. От блока электронного управления на сервопривод поступает команда, согласно которой двигатель изменяет положение шара или штока внутри устройства. Блок управления определяет температуру на выходе из клапана или вычисляет оптимальную настройку по температурам обратки и поступаемой из котла воды.
Трехходовой кран с сервоприводомРазумеется, устанавливать трехходовой кран для системы отопления с электроприводом без наличия управляющего блока не имеет смысла.
На заметку: Сервоприводом может быть оснащен почти любой трехходовой кран, но рекомендуется использовать для этой цели только специально предназначенную для этого арматуру. Она адаптирована для установки на ней электропривода.

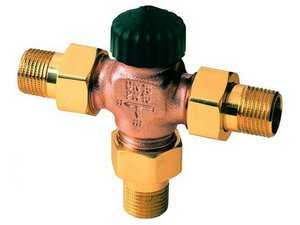

Такое устройство представляет собой кран с термоголовкой, в которую помещены газ или специальная жидкость. Данные компоненты реагируют на изменение температурных показателей окружающей среды. В результате колебаний температуры изменяется объем жидкости или газа, что приводит к автоматическому срабатыванию клапана.
При установке прибора требуется его тщательная настройка. Определяются предельные значения температуры, которые связываются с крайними положениями крана. Тем самым определяется рабочий диапазон, в пределах которого трехходовой кран для отопления с терморегулятором будет изменять температуру теплоносителя. С этой целью производится ручная регулировка давления в термоклапане.
Трехходовой кран для системы отопления с терморегуляторомТеплоноситель циркулирует через устройство до тех пор, пока его температура не изменится до установленного значения. Как только температура выйдет за эти пределы, пропорция смешивания холодной и горячей воды в кране изменится.
Преимущество крана с терморегулятором состоит в том, что для его работы не требуется наличие блока управления. Такие устройства работают автономно, а также обладают приемлемой стоимостью.
Для обеспечения максимальной отдачи от отопительного трехходового крана, необходимо его правильно подобрать. Для этого следует придерживаться некоторых рекомендаций:
Чтобы добиться максимальной эффективности работы трехходового крана, его не только следует правильно выбрать, но и подсоединить должным образом.
Установка этого изделия ничем не отличается от установки другой арматуры. Желательно в процессе работы принимать в учет следующие рекомендации:
Установив в контур своей отопительной системы качественный трехходовой кран, вы сможете по своему желанию регулировать температуру различных отопительных приборов, контролировать и изменять температуру в отдельных помещениях.
okanalizacii.ru

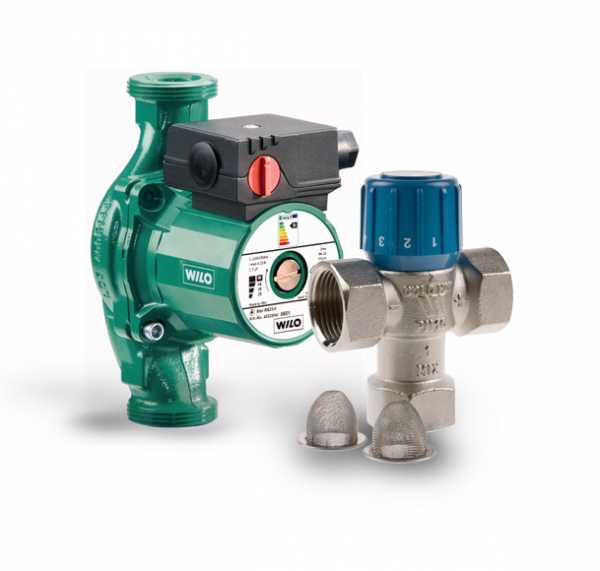

Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;
Когда мощность теплых полов не превышает 11кВт.;
Когда нужно сэкономить на готовом насосно-смесительном модуле;

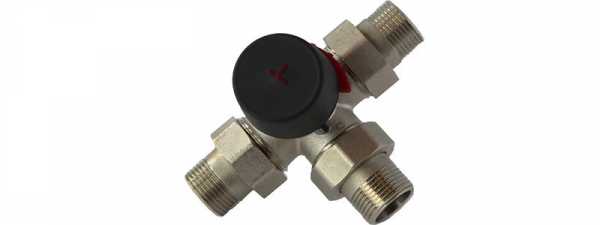

Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;
Постоянный байпас между обратной и смешанной водой;
Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;
Встроенная защита от перегрева при аварийных ситуациях;
Два сетчатых фильтра для защиты от механического загрязнения;
Монтаж в любом положении;
| Режим работы в процессе подмеса горячей воды | Режим циркуляции через ТП без подмеса |
 |
 |
 |
Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м2 пола Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов. Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола WATTS) и сопротивлении каждой ветви теплого пола <= 0.13 бар; Максимальная тепловая нагрузка Qмакс. определена при tпод - tобр = 10°С |
|
Клапан для теплого пола AQUAMIX 63C (диапазон 25-50°С) |
Артикул |
Расход, л/мин |
Теплоотдача,кВт при Тпод-Тобр=10°С |
| Термосмеситель трехходовой AQUAMIX 6310C34 3/4"ВР 25-50°С (kvs1.9) с насосом* Wilo 25/4 ( патрубки для обвязки клапана и насоса ¾" или 1") | 10017420 |
10 |
7,0 |
| Термосмеситель трехходовой AQUAMIX 6310C34 3/4"ВР 25-50°С (kvs1.9) с насосом* Wilo 25/6 (патрубки для обвязки клапана и насоса ¾" или 1") | 10017420 |
16 |
11,2 |
| Термосмеситель трехходовой AQUAMIX 6311C1 1"ВР 25-50°С (kvs2.1) с насосом* Wilo 25/4 (патрубки для обвязки клапана и насоса ¾" или 1") | 10017421 |
10 |
7,0 |
| Термосмеситель трехходовой AQUAMIX 6311C1 1"ВР 25-50°С (kvs2.1) с насосом* Wilo 25/6 (патрубки для обвязки клапана и насоса ¾" или 1") | 10017421 |
16 |
11,2 |
* -циркуляционный насос и патрубки в комплект поставки клапана не входят;

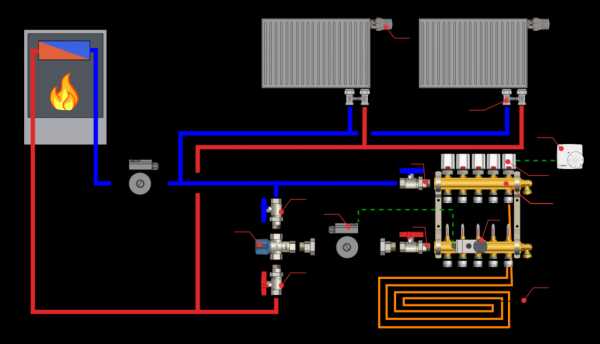

Допустим, мы используем трубу для теплого пола 16х2 . При этом нам нужно обеспечить теплоотдачу 88Вт/м2, температуру пола 28°С, температуру воздуха в помещении 20°С. Согласно нашей методике расчета, для достижения этих условий, мы укладываем трубу с шагом 200 мм, и задаем температуру подачи в теплый пол 45°С. У нас 5 помещений по 15м2. Если для каждой ветки теплого пола мы обеспечиваем расход 2 л/мин., то общий расход будет равен 10 л/мин.
Для решения этой задачи выбираем клапан 6310C34 3/4"ВР 25-50°С (kvs1.9, артикул 10017420) и насос WILO 25/4. Для обвязки применяем трубы диаметром 1”. Так как мы знаем, что температура в контуре радиаторов равна 60°С., то на смесительном клапане Aquamix устанавливаем маховик в положение 8, соответствующее значению смешанной воды 44,4°С.
|
Позиция |
Артикул |
Наименование |
|
1 |
10017420 |
Термосмеситель трехходовой AQUAMIX 6310C34 3/4"ВР 25-50°С (kvs1.9) |
|
2 |
10004254 |
Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4" ВР x 1" НР |
|
3 |
|
Насос циркуляции теплых полов 25/4 |
|
4 |
10021100 |
Термостат комнатный WFHT-Basic + для управления по температуре воздуха |
|
5 |
10013372 |
Внешний термодатчик (датчик пола) SENSOR10K |
|
6 |
10029671 |
Электротермический привод коллектора 22СХ |
|
7 |
10004199 |
Коллектор теплых полов с расходомерами HKV-T на 5 выходов |
|
8 |
10001885 |
Фитинг прямой для подключения радиатора DG 3/4"х3/4" |
|
9 |
10013409 |
Накладной аварийный термостат WTC, установленный на 60°С |
|
10 |
10045754 |
Термоголовка 148A (резьба 30x1.5) |
|
Позиция |
Артикул |
Наименование |
|
1 |
10017421 |
Термосмеситель трехходовой AQUAMIX 6311C1 1"ВР 25-50°С (kvs2.1) |
|
2 |
10004254 |
Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4" ВР x 1" НР |
|
3 |
|
Насос циркуляции теплых полов |
|
4 |
10021100 |
Термостат комнатный WFHT-Basic + для управления по температуре воздуха |
|
5 |
10013372 |
Внешний термодатчик (датчик пола) SENSOR10K |
|
6 |
10021123 |
Базовый управляющий модуль WFHC для теплых полов на 6 термостатов, отключает насос при закрытии всех приводов на коллекторе |
|
7 |
10029671 |
Электротермический привод коллектора 22СХ |
|
8 |
10004199 |
Коллектор теплых полов с расходомерами HKV-Tна 5 выходов |
|
9 |
10013409 |
Накладной аварийный термостат WTC, установленный на 60°С |
wattsindustries.ru
При проектировании протяженных систем отопления приходится учитывать их характерную особенность – неравномерность распределения тепла. Это происходит в связи с понижением температуры воды в процессе нагрева отопительных элементов.
Трехходовой кран представляет собой вариант тройника с возможностью регулировки температуры теплоносителя.
Для выполнения основной функции к крану подводится горячая вода от котла и холодная из обратки. Внутри устройства оба потока смешиваются, и на выходе получается нужная температура. Поэтому часто применяется термин «смесительный клапан». Регулировка температуры на выходе производится вращением ручки на кране или в автоматическом режиме с использованием термодатчика.
Схема подключения показана стрелками на корпусе крана, рекомендующими направления движения потока. Смешивание их происходит только при положении ручки регулятора в промежуточном положении. Если кран открыт полностью, через него поступает только горячая вода от котла, при полностью закрытом вентиле – только холодная.
Схема регулирующего крана Различают два вида таких устройств:
Основными материалами для изготовления таких устройств являются:
По способу затвора или его форме изделия различаются следующим образом:
Сам затвор тоже может быть посажен разными способами – натяжным или сальниковым. В первом случае регулировка его производится со стороны верха сальником, во втором – гайкой с нижней стороны.
Одно их присоединений будет входным, остальные два выходными. Распределение теплоносителя производится поворотом рукоятки на 90о или 180о. В этих пределах ручку можно установить в любом положении, задавая степень смешивания.
Подобные механизмы применяются в системах отопления с невысоким давлением для быстрого переключения направления потока. Обладая простой конструкцией, такие устройства дешевы. Особенность их состоит в том, что она нуждается в постоянном контроле и обслуживании.
Для качественной регулировки приборов низкой температуры отопления нужны механизмы и устройства, которые могут смешивать остывшую воду из обратки с горячей из котла. При этом количество теплоносителя не изменяется, но корректируются качественные характеристики, то есть температура. В результате не происходит изменения характеристик работы котла с встроенным циркулярным насосом.
Весьма желательно в такой системе иметь байпас, обеспечивающий плавность регулировок.
По способу установки различают устройства:
Как и всякое изделие, эти системы наделены характерными достоинствами и недостатками. К первым относят:
Среди недостатков отмечают:
Для правильного выбора заборной арматуры необходимо учесть, прежде всего, ее пропускную способность. Кран необходимо подбирать таким образом, чтобы он обеспечивал этот показатель с небольшим перекрытием.
При этом нужно обратить внимание на соответствие присоединительных размеров изделия и сечения трубы. В случае, если они различны, подключение нужно производить с применением переходников.
Обратите внимание на возможность применения сервоприводов, что значительно упрощает настройку и последующее управление системой отопления.
| Изображение | Модель. Характеристики | Производитель | Цена (руб) | Примечания |
| Meibes Elomix EM3-40-26, трехходовой | MeibesГермания | 12590 | ||
| Viallant VRM-3Трехходовой,1 1/4″ | ViallantГермания | 16210 | ||
| Itap 128 ½ 3-хходовой | Италия | 615 | Рукоятка из алюминия | |
| Meibes Elomix УМ3-32-15, 3-хходовой | MeibesГермания | 7070 | ||
| Itap 128 1 3-хходовой | Италия | 5960 | ||
| Itap 128 1/2 3-хходовой | Италия | 4020 | ||
| Шаровый кран Valtec 361 3/4 | Италия | 1110 | ||
| Шаровый кран трехходовой в/в/в 3/4 | СТД «Петрович» Россия | 2790 | ||
| Нержавеющий 3-хходовой Т-образный шаровый Ру63 | Италия | Ду 8-790Ду 10-820Ду 15 -880Ду 20-1254Ду 25-1255Ду 32-2730Ду 40-4140 | ||
| 3-хходовой с электроприводомARM CR03R (220v) | Ду15-3360Ду 20-3370Ду 25-3710 |
Как видно из приведенных данных, колебания цен на краны различного устройства, весьма значительны. Это зависит от следующих факторов:
Индивидуальная тепловая сеть в вашем доме с трехходовыми смесителями сделает ваш дом уютным и экономичным. Успехов вам!
househill.ru
