Насосная станция не работает или водоснабжение идет с перебоями? Не можете запустить насос после зимнего хранения в подполе? Наши советы помогут вам найти причину неисправности насосной Подробнее »
Все смесители горячей и холодной воды через некоторое время выходят из строя. В их конструкции предусмотрены быстро изнашивающиеся элементы это кран букса для смесителя. В смесителях изготовленных в старые советские времена это резиновые прокладки. Время не стоит на месте и смесители начали совершенствоваться, заменяя резиновые или бронзовые быстроизнашивающиеся детали на керамические.
Керамика это не глина из которой делают посуду. Это порошкообразные смеси различных металлов спекаемые при высоких температурах. Они обладаю качествами превышающими современные стали. Благодаря повышенной твердости керамические детали в десятки раз долговечнее резиновых.
Кран букса в смесителе — Фото 02
Керамические изделия обладают такими полезными свойствами .
Рис.1 Кран букса резиновая
На рис. 1 видим кран буксу в сборе. Это кран букса для смесителя старой конструкции . Внизу видно резиновую вставку. Именно ее и надо менять. Кроме нижней вставки (прокладки) есть еще и резиновое уплотнительное кольцо на резьбе вверху. Следует иметь в виду, что если к смесителю подведены две трубы с горячей и холодной водой, то кран букс в смесителе будет две, и менять надо ту которая вышла из строя. На рисунке показана кран букса для смесителя "под квадрат". Ее шток в верхней части имеет форму квадрата. В случае крайней необходимости резиновую прокладку можно изготовить самому из подручных материалов.
Рис.2 Кран букса в разрезе
Домашний ремонт кран буксы в смесителе не будет проблемой если знать ее устройство. На разрезе показана принципиальная ее конструкция. Перекрывание воды в трубопроводе происходит при вращении "барашка" крана вправо или влево. Шток с резиновой вставкой опускается и перекрывает движение воды. На этом рисунке импортное изделие имеющее шток со шлицами. Все резьбы в кран буксах правые. То есть, закрываем вправо, открываем влево.
Резиновые вставки стоят дешево, но быстро выходят из строя и требуют частой замены.
Рис.3 Кран буксы из керамики
На рис.3 видно конструкцию керамической кран буксы. Ее отличие в том, что отверстие для пропуска воды находится в корпусе. Вода может поступать в кран только в случае совпадения отверстий в керамических пластинах. Керамика чувствительна на взвесь песка в воде. Если вода плохо очищена, то микроскопические крупинки песка будут способствовать пропуску воды и дребезжанию смесителя. Ремонт кран буксы в смесителе состоит в замене керамических вставок и очень редок.
Совет: При покупке керамики следует убедиться не Китай ли ее производитель ибо их качество уже вошло в поговорку.
Рис. 4 керамические пластины
На рис.4 показаны различные виды керамических пластин, но принцип их работы один и тот же. Это та часть кран буксы, которая из быстроизнашивающейся перешла в разряд долго изнашивающихся. При хорошем качестве воды такие пластины служат десятки лет.
Советы: Покупать керамические пластины лучше у сертифицированных продавцов или больших торговых центрах.
Рис.5. Вентиль пропускной
Советуем Водонагреватель Аriston (80 литров): характеристики моделей и их основные преимущества
Менять кран буксу в смесителе можно только на идентичную. Для этого необходимо смеситель разобрать. Прежде чем его разбирать, необходимо перекрыть воду в трубе во избежание небольшого наводнения. Для этого необходимо перекрыть вентиль. Он находится перед смесителем и может иметь вот такой вид.
Это современные шаровые краны. В таком положении вода свободно проходит в трубе. Для перекрывания воды его лепестки необходимо повернуть на 90 градусов.
Рис.6 Кран шаровой
Если на подводящей трубе такого крана нет, значит, необходимо искать перекрывающий кран на трубе большего диаметра. Он может иметь такой вид.
Для перекрывания воды ручку необходимо повернуть на 90 градусов. Если и такого вентиля нет, то необходимо перекрывать воду на стояке, который идет снизу вверх с первого и до последнего этажа.
Хороший совет: Не ремонтируйте смеситель, не перекрыв воду. Это чревато скандалом с соседями снизу.
Для ремонта смесителя необходимо иметь такие инструменты:
Этим ключом с раздвижными губками можно отвернуть любую гайку.
Необходимые инструменты — Фото 03
Советы: Чтобы не покупать ключ, его можно одолжить у любого знакомого автолюбителя.
Вопрос, как снять кран буксу со смесителя, может возникнуть неожиданно. Перед разборкой смесителя нужно убедиться нет ли воды в трубе. Для этого нужно открыть любой другой смеситель или кран на линии. Если вода не течет можно приступать к работе. Для того чтобы поменять детали в смесителе нужно проделать несколько простых операций:
Замена кран буксы — Фото 04
Процесс замены керамической буксы аналогичен выше изложенному. Они разборные и можно поменять износившиеся керамические вставки, если удастся купить подходящие в магазине. Проще купить и заменить кран буксу в смесителе в сборе, а не по деталях.
Перед покупкой необходимо уяснить какая кран букса подлежит замене. Наша или импортная? Импортные имеют на штоке шлицы в количестве 20 или 24. Отечественная кран букса для смесителя таких шлиц не имеет. Их штоки сделаны в виде квадрата. Все изделия касающиеся водопровода измеряют в дюймах. Они имеют размеры 0,5 и 3/8 дюйма.
Выбор кран буксы — Фото 05
Устройства из керамики часто приходят в негодность из-за плохого качества воды. Они покрываются ржавчиной, известью, налетом. Чтобы замена кран буксы в смесителе происходила реже, подводку к устройству можно снабдить фильтром.
Бывает, что в самый неожиданный момент смеситель начинает подтекать. Причём, течь он может как непосредственно из крана, так и с мест расположения вентилей. Если случилась такая неприятность, не стоит сильно расстраиваться. Для этого, в большинстве случаев, не обязательно вызывать сантехника и покупать новый смеситель. Здесь мы поговорим о том, как сделать самому своими руками кран, если он потек.
Есть два основных типа смесителей:
С двумя моховиками. Здесь, как правило, изнашиваются резиновые прокладки, либо керамические пластины.
Однорычажный. Тут, в основном, приходят в негодность перемещающиеся пластины из пластика.
Давайте те же рассмотрим, как починить смеситель своими руками в каждом из случаев.
Шаг 1. Останавливаем подачу воды непосредственно в смеситель, перекрыв вентили. Они могут находиться где-то на трубах водопровода, которые подводятся к смесителю. О том, как сделать водопровод на даче, читайте в этой статье .
рис.1 Перекрываем воду
Шаг 2. Отвёрткой, аккуратно, чтобы не повредить моховик, снимаем с него заглушку, которая указывает на температуру воды с этого крана.
рис.2 Снимаем заглушку
Шаг 3. Под ней вы увидите болт, который нужно открутить.
рис.3 Откручиваем болтик
Шаг 4. Вывернув его, снимаем сам моховик.
Шаг 5. Теперь берём либо рожковый ключ или раздвижные пассатижи, либо разводной или газовый ключ и откручиваем стопорное кольцо.
Шаг 6. После этого, используя тот же инструмент, аккуратно выкручиваем саму кран-буксу.
рис.4 Выкручиваем кран-буксу Конечно, вы можете починить смеситель методом замены прокладки, либо керамических пластин, в зависимости от устройства механизма. Но лучше произвести полную замену кран-буксы. Тем более, что стоимость этой детали совсем низкая.
рис.5 Вытаскиваем кран-буксу
Шаг 7. Независимо от того, каким путём вы решили пойти, следующим шагом станет ваш поход в магазин для покупки требуемой детали. Обязательно возьмите с собой кран-буксу. как образец, так как вариантов огромная масса.
Шаг 8. После приобретения всего необходимого, вкручиваем новую кран-буксу на своё посадочное место, предварительно зачистив резьбу от ржавчины и различных отложений. Если решили всё-таки обойтись методом замены прокладок, то перед вкручиванием, соответственно, сначала их заменяем.
Кран-буксу вкручивайте аккуратно. Не переборщите, так как можете испортить резиночки, если сильно перетяните.
Шаг 9. Накручиваем стопорное кольцо.
Шаг 10. Одеваем вентиль и фиксируем его болтиком.
Шаг 11. Устанавливаем заглушку.
Шаг 1. Также перекрываем подачу воды.
Шаг 2. Снимаем заглушку.
рис.6 Снимаем заглушку
Шаг 3. Либо отвёрткой, либо шестигранным ключом выкручиваем фиксирующий болтик.
рис.7 Выкручиваем болтик
Шаг 4. Аккуратно пошатывая рычаг, снимаем его с посадочного места.
Шаг 5. Руками откручиваем стопорное кольцо.
рис.9 Откручиваем стопорное кольцо
Шаг 6. Если есть фиксирующая гайка, выкручиваем ее.
рис.10 Откручиваем фиксирующую гайку
Шаг 7. Вынимаем сам картридж.
рис.11 Вынимаем сам картридж Здесь также можно попробовать заменить сами перемещающиеся пластины, которые находятся снизу, либо поменять механизм целиком.
Шаг 8. Отправляемся в магазин вместе с образцом.
Шаг 9. Устанавливаем новый либо отремонтированный механизм.
Шаг 10. Вкручиваем фиксирующую гайку.
Шаг 11. Накручиваем стопорное кольцо.
Шаг 12. Одеваем рычаг и фиксируем его болтиком.
Шаг 13. Устанавливаем заглушку.
Бывает, что ручка стала туго поворачиваться в стороны. В этом случае капните в щели картриджа несколько капель кислотосодержащего моющего средства, пошевелите рычажок в разные стороны и оставьте в таком состоянии на некоторое время. После механизм промойте и установите на место. Должно помочь. Главное не используйте средства, предназначенные для устранения ржавчины. Наподобие WD.
Вот, в принципе, и вся пошаговая инструкция. Теперь вы знаете, как отремонтировать смеситель любого типа своими руками, не привлекая сантехников. И это, конечно, сохранит ваши деньги. Тем более что, как вы уже поняли, починить смеситель совсем не сложно и не долго.
Источники: http://muzhik-v-dome.ru/santehnika/zamena-kran-buksyi-v-smesitele/, http://rmnt-aqua.ru/kran-buksa-kak-vybrat-i-pomenyat-svoimi-rukami/, http://lyagushca.ru/kak-pomenyat-kran-buksu-v-smesitele.html
remontonly.ru
Как самому заменить кран-буксу для смесителя в ванной
Начинаем с того, что перекрываем подачу воды на смеситель.
Затем при помощи ножа осторожно вынимаем пластиковые декоративные заглушки (красная, синяя) из вентильных головок, выкручиваем стопорные винты, и выдёргиваем вентильные головки.
В моей ситуации с одной из головок, которая находилась под лейкой, возникла проблема — оцинкованный винт, поджимающий вентильную головку к штоку со шлицами, заржавел и его пришлось осторожно высверливать что бы не повредить вентильную головку. На этом проблемы не закончились т.к. ржавчина от винта «прикипела» к шлицам штока и вентильной головки и снять головку голыми руками было невозможно, (без съёмника никак, а где его взять???) пришлось выдумывать на ходу. Используя бруски и разводной ключ, сделал рычаг и, применив значительное усилие, выдавил вентильную головку.
Затем выкручиваем старые кран-буксы, сравниваем визуально их с новыми.
И если все размеры совпадают — вкручиваем кран-буксы.
Далее производим сборку смесителя в обратном порядке.
Уважаемые посетители, если эта статья Вам помогла или Вы считаете ее интересной – оставляйте Ваши комментарии. Это займет немного Вашего драгоценного времени, а мне будет интересно узнать нужно ли это людям.Автор: Иван Егорович
Это интересно Замена картриджа и жесткой подводки в смесителе GROHE
www.32remont.com
Комфортная жизнь в современных домах и квартирах обеспечивается множеством приборов и приспособлений, к которым человек настолько привык, что совершенно перестал обращать на них внимание. Но если вдруг какое-то из этих устройств перестает правильно работать, то о них тут же вспоминают. И даже жалеют о том, что не уделили им больше внимания. Это касается и одного из самых важных сантехнических устройств, которым каждый пользуется по сотне раз в день – смесителя воды для ванны или душа. Кран-букса для смесителя является сердцем этого устройства.
Буквально еще двадцать лет назад в наших «хрущевках» и «панельках» вода с комфортной для тела температурой подавалась через бронзовые краны еще советского производства, которые если и не текли во всю силу, то подтекали постоянно. И каждый хозяин знал причину – проблема с кран-буксой – и мог ее устранить. Заменить резинку, набить новый сальник и тому подобному в школе не учили, но без этих знаний обеспечить нормальную работу кранов и смесителей для ванн и душа было нереально.
С приходом нового поколения смесителей жизнь обывателя совершенно изменилась. Теперь кран-букса для смесителя не является предметом постоянного внимания, но тем не менее немного знаний о ней никому не помешает. Множество устройств для смешивания холодной и горячей воды, каждое из которых способно удовлетворить самый требовательный вкус потребителя не только в простоте обслуживания и надежности, но и по внешнему виду, ставит перед покупателями сложный вопрос выбора. Охватить все смесители в одной статье просто невозможно физически, поэтому остановимся на двух торговых марках – Grohe и Vidima – самых популярных на сантехническом рынке в настоящий момент.
Известная своей высококачественной сантехникой германская фирма Grohe предлагает всем желающим смесители разнообразных конфигураций – с одним рычагом или с двумя вентилями, а также различных стилей – от классического до модерна. Широкий диапазон размеров и типов подключения к системе водоснабжения делает продукцию Grohe по-настоящему востребованной, хотя она имеет довольно серьезную стоимость.
Компания Ideal Standard International, находящаяся в Болгарии и имеющая заслуженную репутацию качественного и либерального в ценовом отношении поставщика, производит сантехническую продукцию под различными марками, но сегодня речь будет идти о смесителях Vidima. Так же как и продукция Grohe, смесители этой фирмы имеют различную конфигурацию, широкий диапазон размеров и стильный дизайн, только цена их ниже. И чем бы они ни отличались друг от друга, всю продукцию этих фирм объединяет одно – кран-букса для смесителя, о которой речь пойдет дальше.
Кран-буксой называется устройство, которое вкручивается в корпус смесителя. В корпусе – буксе – методом сборки устанавливается механизм пропуска воды. При приведении его в действие путем поворота вокруг оси центрального штока в ту или иную сторону происходит открытие проточного канала или, наоборот, закрытие. В смесителях, в которых для смешивания воды используются две ручки, применяются две кран-буксы, где есть только один рычаг – одна.
Кран-букса для смесителя может быть выполнена, условно говоря, в двух видах. Первый – червячная кран-букса. Она осуществляет пропуск воды посредством нескольких оборотов центрального штока, при которых увеличивается зазор между дном корпуса смесителя и уплотнительной резинкой на торце штока. Второй – керамическая кран-букса. Здесь пропуск воды осуществляется смещением двух керамических пластин с одинаковыми отверстиями относительно друг друга посредством полуоборота центрального штока, к торцу которого прикреплена одна из пластин.
Кран-букса керамическая для смесителя намного практичнее, хотя и несколько дороже. Она долговечна, проста и удобна в управлении (всего пол-оборота ручки). Из недостатков только один – требовательна к чистоте воды. Крупные механические частицы могут мешать движению пластин.
Кран-букса для смесителя Grohe (другое ее название - картридж) имеет две керамические пластины. На них нанесено специальное покрытие, увеличивающее и так приличный срок эксплуатации. Система поворота штока устройства «полуоборотная», то есть полное открытие проходного канала осуществляется за поворот на 180˚.
Кран-букса для смесителя Vidima по своему устройству ничем не отличается от предыдущей. Те же керамические пластины, те же пол-оборота для полного открытия пропускного канала. Только формы картриджей зависят от корпусов смесителей, их моделей, стилей и предназначения. Необходимо отметить, что не всегда керамические пластины, подходящие для картриджей одной фирмы, могут правильно работать в смесителях другой. У них разная толщина, а в этих устройствах важны даже десятые и сотые доли миллиметра.
fb.ru
Если вас интересует, как выкрутить кран-буксу из смесителя, то вы должны быть уверены, что там именно эта запорная арматура, а никак не картридж или шар. Хотя, определить это достаточно просто — если для регулировки используются два барашка или два рычага, значит, вы на верном пути.
Но и здесь не всё так просто, так как буксы могут быть разными — так, она может иметь керамическую пару для регулировки потока, либо червячную передачу для прижимания клапана. Сейчас мы вместе во всём этом разберёмся, проведём ремонтные работы и посмотрим тематическую демонстрацию видео в этой статье.
Самостоятельная замена буксы в импортном смесителе

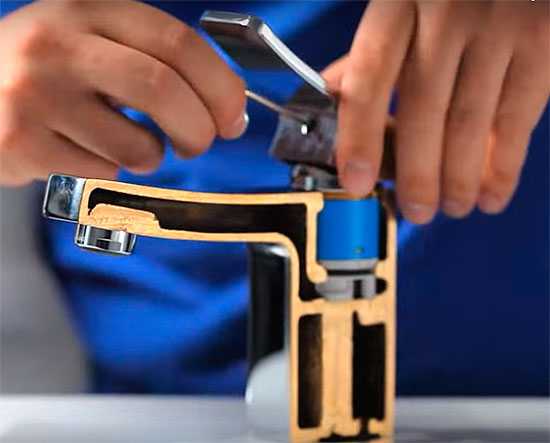

Примечание. Если у вас смеситель джойстикового типа (с одним рычагом), то там, в качестве запорной арматуры, скорее всего, стоит пластиковый или керамический картридж, а в некоторых случаях (для дорогих моделей) шаровый затвор.Вопрос, как поменять кранбуксу на смесителе, актуален лишь в тех случаях, когда у нас двухвентильный (двухрычажный) смеситель, а также в проходные и одинарные краны с носиком.
Кран-букса с керамической парой
Чтобы разобраться в том, как поменять кран-буксу в смесителе, а ещё лучше, отремонтировать её, нужно понять из чего она состоит и как работает, то есть, как с её помощью регулируется водный поток.
Весь ремкомплект делится на подвижные и неподвижные части, где к первым относится стопорное кольцо или скоба, шток с вилкой, шумогаситель и верхняя керамическая пластина с отверстием. К неподвижным деталям относится сам корпус, нижняя керамическая пластина с отверстием и резиновое кольцо для уплотнения. (См. также статью Гибкая подводка для смесителя: особенности.)
Вы уже, наверное, обратили внимание на то, что отверстия в керамике расположены не по центру и именно этот фактор позволяет регулировать поток воды. То есть, когда отверстия совпадают, то открывается полный проход, но при вращении верхней пластины вокруг своей оси, отверстия постепенно смещаются относительно друг друга, что уменьшает проход до полного его закрывания.
Резиновый уплотнитель не позволяет воде пробиваться в стороны, но он с течением времени сплющивается и тогда как раз и возникает вопрос о том, как поменять кран буксу в смесителе.
Букса с червячной передачей на штоке
В том случае, когда при закрывании-открывании вентиля нужно сделать много оборотов (от 5-ти до 10-ти), то это говорит о том, что там стоит запорная арматура с червячным механизмом. Несмотря на то, что замена кранбуксы в смесителе такого типа производится практически одинаково с керамическим вариантом, тем не менее, её устройство несколько иное.
В этом случае шток служит в качестве поршня, который поднимается и опускается при помощи червячной передачи, но для того чтобы через этот узел не протекала вода, там находится жировая камера.
Изредка причиной выхода такого механизма из строя является износ резьбы «червячка», но в большинстве случаев, это износ резиновой прокладки на поршне, так что замена кран-буксы в смесителе здесь не нужна — достаточно просто сменить прокладку (клапан).
Примечание. Если вы решили произвести какие-либо ремонтные работы со смесителем на кухне или ванной комнате, вам обязательно нужно перекрыть воду, как и требует инструкция.В большинстве случаев это можно сделать общим проходным краном, который находится перед водомером.
Снимаем барашек
Вынимаем керамическую пару вместе со штоком
На указанное стрелкой место наклейте два-три слоя изоленты
Как видите, своими руками можно не только заменить кран-буксу, но и отремонтировать её, не растрачивая время и деньги на походы в магазин. Но хотелось бы вас предупредить — если вы всё-таки захотите установить новую запорную арматуру, то обязательно идите в магазин со старым образцом — такие узлы могут быть разных размеров, так что лучше перестраховаться.
