Как подключить смеситель в ванной: советы по выбору и установке. Правила установки смесителя


виды, особенности, инструкция по установке

Теплая ванна после напряженного трудового дня – это то, что нужно человеку, чтобы расслабиться, привести себя в порядок и просто поплескаться. Пусть последнее и прозвучит по-детски, зато у множества людей при мыслях о ванне, наполненной теплой водичкой, возникает непроизвольная улыбка. И этой улыбкой человек обязан такому незаурядному устройству, как смеситель для ванной. Большинство даже не догадывается, что это такое, какие виды бывают, как нужно устанавливать, что будет при неправильной установке, какая должна быть высота установки смесителя для ванны. Пришло время это исправить.

Что такое смеситель для ванны?

Ответ на этот вопрос можно сформулировать следующим образом – смесителем для ванной называется кран, который позволяет разбавить чрезмерно горячую воду холодной, чтобы добиться ее оптимальной температуры. Устройство позволяет контролировать пропорции смешивания, тем самым повышая или понижая температуру воды. Это малогабаритное и компактное устройство, без которого нельзя представить ни одну ванну в современном доме. Про него можно сказать: «Мал золотник – да дорог». При монтаже важна высота установки смесителя, чтобы можно было комфортно его использовать. А сейчас следует поговорить о разновидностях устройств.

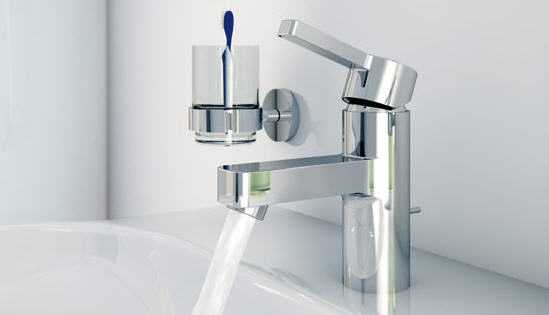

Работающий смеситель для ванны

Какие бывают виды устройств?

Специалистами принято классифицировать эти сантехнические устройства по конструкции и месту установки в пространстве. По конструкции смесители бывают:

Принцип работы смесителя заключается в следующем – при помощи кран-буксы, расположенного на одном корпусе, регулируется мощность водного потока и его температура. Преимуществом этой сантехники является дешевизна, если сравнивать с другими моделями.

Недостатком и «ахиллесовой пятой» агрегата считаются его резиновые прокладки, которые имеют свойство портиться, независимо от того, какая выбрана высота установки смесителя для ванны. Если кран начал протекать – это верный признак, что пора заменить прокладки;

Высота установки смесителя

Большую популярность он получил из-за пропорционального соотношения цены и комфорта при эксплуатации. Это один из таких случаев, когда одна вещь совмещает в себе относительно низкую стоимость и высокие показатели в плане удобства использования сантехники. Да и в самом деле, регулировать напор и температурный режим воды очень удобно. Первое контролируется посредством движения рычага вверх/вниз, а управление степенью нагрева можно выполнять, передвигая ручку вправо/влево. Неудобно будет пользоваться сантехникой, если установить слишком низко.

Основным преимуществом однорычажного смесителя является, как многие уже и сами поняли, скорость воздействия на силу потока и температуру воды, прочность устройства и относительно низкая стоимость за все это. Главной проблемой такого агрегата считается качество картриджей. Дешевые модели очень быстро выходят со строя, а когда это случается, замене подлежит весь смеситель. От этого все равно никуда не деться, но для отсрочки времени замены устройства следует выбирать не слишком дешевые агрегаты;

Главными преимуществами являются:

Как разделяют смесители по типу конструкции, вы узнали, теперь следует разобраться в классификации устройств по месту их установки в пространстве помещения:

  1. установка на стене. Это самый распространенный вариант монтажа смесителя, который не требует применения дополнительных материалов, креплений и прочего. Наиболее простой и менее трудоемкий процесс. Единственное, что нужно учитывать при этом – длину патрубка, чтобы при эксплуатации вода лилась четко в ванну, а не на ее борт, чтобы избежать в дальнейшем образования луж на полу комнаты;

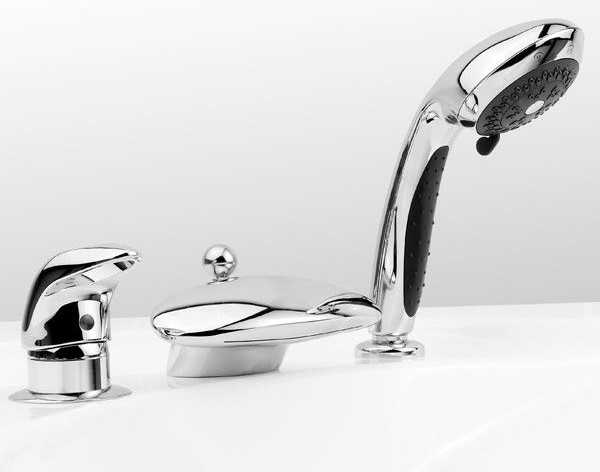

  2. установка на борту ванной. Прибегать к этому методу рекомендуется, если в конструкции вашей ванны есть специальное отверстие, предназначенное для монтажа смесителя. Даже если этого отверстия нет, а очень хочется установить устройство именно так, то его можно сделать самостоятельно. Но при этом вам необходимо будет соединить смеситель с трубопроводом в вашей ванной комнате, а для этого придется приложить не только определенные усилия, но и немного потратиться;

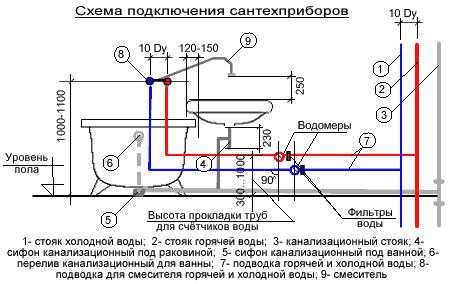

    План установки смесителя и коммуникаций в ванной комнате

  3. установка на стойке. Это менее популярный метод установки смесителя для ванны, но он существует. Применяется в крупногабаритных и просторных помещениях, где ванна установлена таким образом, что ее можно обойти со всех сторон, или почти со всех сторон. Основной целью этого метода является улучшение стиля и художественное оформление комнаты. Установка на стойке – очень трудоемкий и кропотливый процесс, на который уйдет солидная сумма, потому что придется выполнить подводку труб к стойке и, как следствие, поменять половое покрытие.

Узнав о видах смесительных моделей для ванной комнаты, можно переходить к рассмотрению правил их установки.

Правильный монтаж смесителя для ванной комнаты в 11 шагов

Теперь, когда вы уже знаете, что представляет собой деталь, как она работает, вам известны различные виды смесителей, стоит задуматься о правилах их установки. Монтаж устройства выполняется в 11 этапов. Что это за этапы, вы сейчас узнаете:

  1. первым делом вы выбираете модель, исходя из своих нужд и пожеланий;
  2. после этого отключаете воду в квартире/доме;

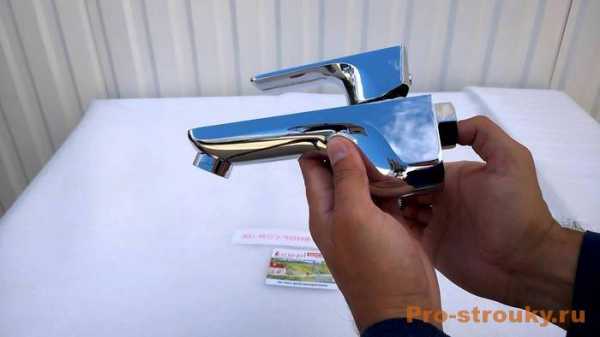

  3. распаковываете смеситель и выполняете его сборку без прокладок и наматывания льна, чтобы проверить насколько свободно крепятся соединения, а также, не перекашиваются ли детали;
  4. разбираете и начинаете наматывать лен на эксцентрик по ходу узкой стороны резьбы. Можно, конечно же, применять специальную ленту, но и лен подойдет. При намотке он не должен прокручиваться. Если это происходит, перемотайте его;

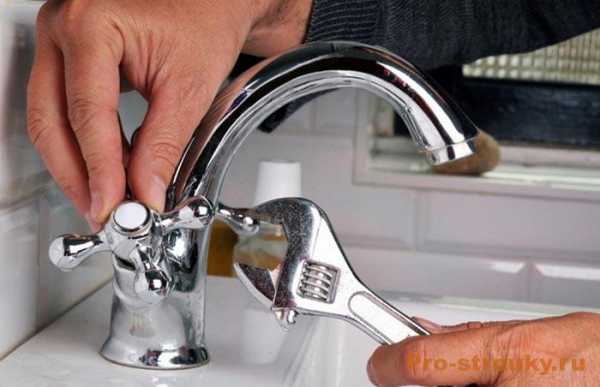

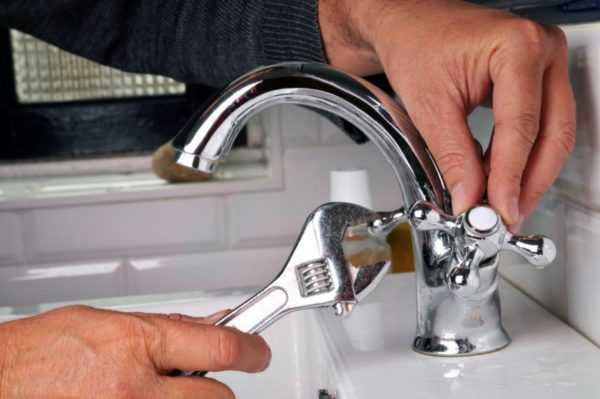

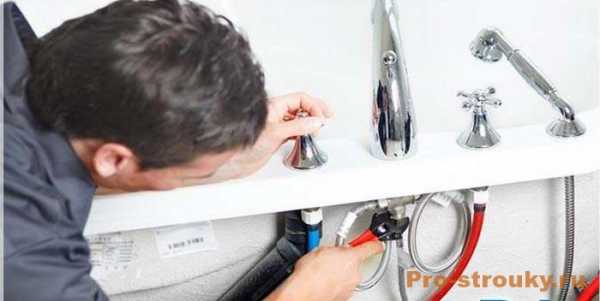

    Практическая установка смесителя для ванны

  5. выполняется демонтаж старого смесителя, если таковой имеется. Для людей, которые не располагали этим сантехническим агрегатом в своей ванной комнате, этот этап опускается, и выполняется переход к монтажу купленной модели;
  6. эксцентрики от руки наживляются в резьбовые отверстия, и только после этого аккуратно затягиваются ключом. Это нужно, чтобы не повредить резьбу детали и отверстия. Очень важно проследить, чтобы лен вращался вместе с эксцентриками. Если этого не происходит, значит, вы неправильно его намотали, придется переделывать;
  7. после вкручивания эксцентриков нужно приступать к монтажу на них основы смесителя;
  8. строительным уровнем проверить параллельность установки конструкции полу;
  9. если в комплекте со смесителем шли паранитовые прокладки, то перед монтажом нужно на 5 минут замочить их в холодной воде. С резиновыми и силиконовыми аналогами этого делать не следует, а можно сразу закреплять их;
  10. по окончании монтажа гайки затягиваются от руки до степени, когда физической силы начнет не хватать. Только после этого они поочередно подтягиваются ключом;
  11. включается вода, чтобы проверить качество выполненной работы.

В итоге, благодаря всему вышеперечисленному, вы узнали:

На основе полученных знаний вы сможете безошибочно определиться с тем, какая модель вам нужна, и даже самостоятельно установить ее в своей квартире.

Успехов вам в этом деле!

aqua-sovet.ru

как поставить и подключить к водопроводу

Разнообразие смесителей на кухню в основном определяется их внешним видом. Чисто конструктивно они делятся на двухходовые и однорычажные. Первые – это приборы, в которых смешивание холодной и горячей воды производится по двум каналам, открывающихся и закрывающихся отдельными вентилями. На вентили устанавливаются барашки, с помощью которых и производится регулировка. Вторые – это сам кран, на который установлен рычаг. Поворачивая его в разные стороны, можно отрегулировать температуру исходящей воды. К вопросу установки смесителя на кухне необходимо подходить также неоднозначно. То есть, существует несколько вариаций крепления крана на кухне на мойку, зависящих от типа крепежа.

Способы крепления смесителя на кухне

Обычно с установкой смесителя на мойку сталкиваются в двух случаях.

  1. Когда производится установка кухонного гарнитура вместе с новой мойкой.
  2. Сантехнический прибор вышел из строя, и требует замены новым.

Отличаются две ситуации друг от друга лишь тем, что во втором случае надо демонтировать старый кран. Во всем остальном это идентичные случаи.

Итак, переходим непосредственно к основному вопросу статьи, как установить смеситель на кухне. Начнем с того, что выше уже говорилось о разных способах крепления. Поэтому начнем с самого простого.

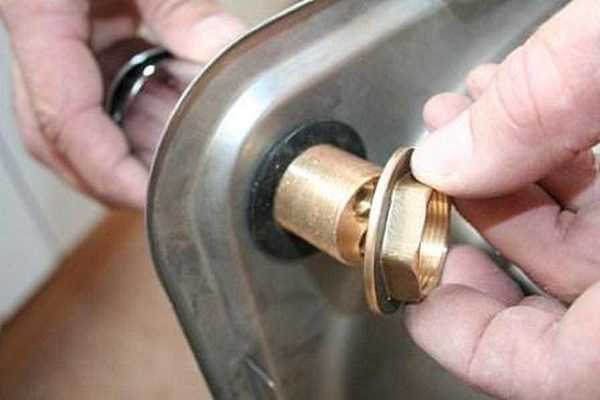

Смесители данной модели крепятся к раковине с помощью накидной гайки, которая располагается под мойкой. Она накручивается на нижнюю часть цилиндрического корпуса самого крана, которая располагается под раковиной. Именно к ней присоединяются шланги, через которые будут подаваться на прибор горячая и холодная вода.

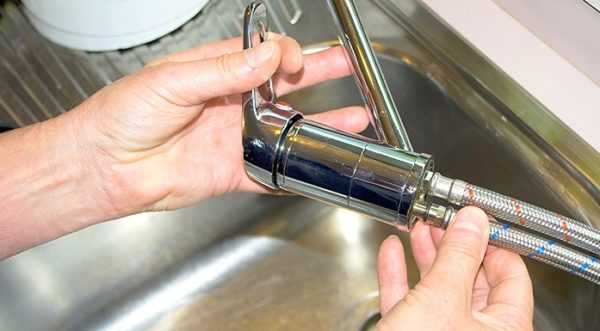

Крепление смесителя к раковине

Внимание! Самый удобный способ установки крана на мойку – это, когда последняя не закреплена на напольной тумбе кухонного гарнитура. То есть, если есть возможность, то лучше всего, если мойка будет находиться отдельно от шкафа. Так проще проводить весь монтажный процесс.

Переходим к самому процессу.

Подключение смесителя произведено, можно проверить, все ли сделано правильно. Нет ли подтеков воды в местах соединения, хорошо ли подается вода из крана.

Второй вариант крепления

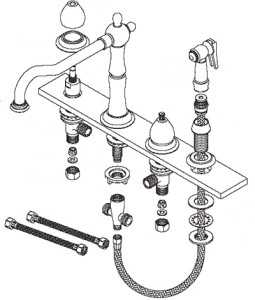

Данного вида смесители крепятся с помощью специальных фасонных шайб и резьбовых штырей. Многие этапы здесь очень похожи на предыдущий вариант, но принцип крепежа сильно отличается от него.

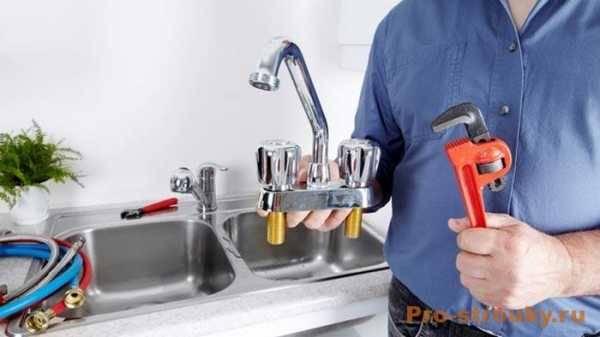

Монтаж двухходовых смесителей

Есть модели двухходовых смесителей, у которых подводка горячей и холодной воды производится через резьбовые патрубки, соединенные с трубами гибкими шлангами. На фото ниже такая модель показана. Как подключить смеситель на кухне данного вида?

Сложность монтажа заключается в том, что не во всех мойках есть два монтажных отверстия точно расположенных под размер расстояния между патрубками крана. Поэтому смесители данной разновидности сегодня редкость на современном рынке сантехнического оборудования. Но они присутствуют, поэтому стоит поговорить и об их монтаже на раковине.

Во-первых, если мойки с двумя отверстиями не нашлось, то под патрубки придется делать эти самые монтажные отверстия. Их делают обычно дрелью, на патрон которой надевается коронка соответствующего диаметра. Диаметр инструмента должен быть чуть больше внешнего диаметра патрубка. Обязательное условие – точное расположение отверстий между собой.

Все остальные процедуры практически идентичны операциям, которые были описаны в первом случае установки смесителя на кухне. Но есть и отличительные особенности.

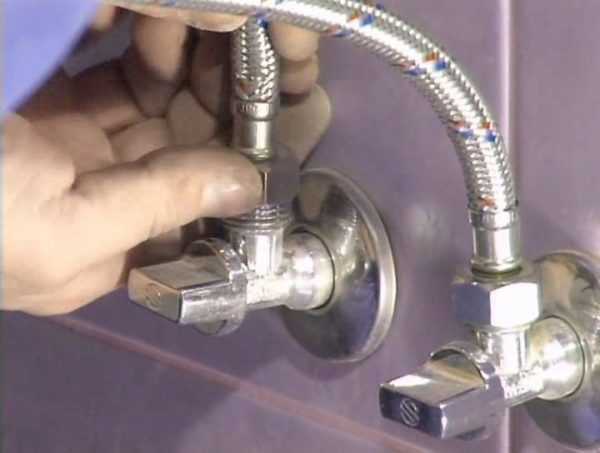

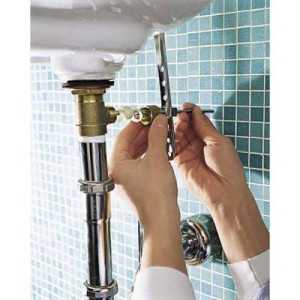

Прикручивание гибких шлангов к патрубку

В принципе, все. Установка смесителя на кухне своими руками произведена. Что хотелось бы добавить. Необходимо учитывать тот факт, что диаметр монтажных отверстий на мойке больше диаметра корпуса смесителей. Поэтому очень важно точно установить приборы по центру отверстия, точно установить прокладки по месту монтажа, чтобы в процессе крепления между всеми элементами данной операции не остались щели и зазоры. Монтаж смесителя должен производиться герметично. В мойке все время моется посуда, расходуется много воды, летят брызги, так что присутствует всегда большая вероятность, что часть ее попадет под сантехнический прибор и негативно скажется на качественном состоянии напольного шкафа кухонного гарнитура. Поэтому герметичность – основное требование сборки крана на кухне.

Итак, был дан разветвленный ответ на вопрос, как правильно установить смеситель на кухне. Можно подытожить, что ничего сложного в данном процессе нет. Если следовать правилам установки, то все должно пройти без проблем.

Загрузка...

interierkuhni.ru

Установка смесителя своими руками

Практически нет такой домашней работу, которую не смог бы выполнить сам хозяин дома. К таким работам также можно отнести установку смесителя. Если вода на кухне проводится с нуля, то это можно считать везением, так как можно сделать изначально все эргономично и корректно, давая возможность максимального доступа к системе сантехники в случае необходимости. При подключении имеющейся уже сети также имеется возможность как провести установку смесителя на кухне, так и установить всю систему полностью в соответствии с вышеуказанным шаблоном.

Смеситель является самым важным и неотъемлемым элементом для любой кухни или ванной комнаты. Это значит, что следует относиться к его выбору и установке очень серьезно и с полной ответственностью. Это касается не только функциональных и эстетических характеристик смесителя, но и требований к его бесперебойной и продолжительной эксплуатации и износостойкости. Смеситель высокого качества обязан выдержать бесчисленное количество открытий – приблизительно больше 3000 раз за месяц, без возникновения аварийных ситуаций, без утечки воды и поломки. При этом объем вытекаемой воды составляет 2000 литров в течение каждого месяца. Из всех этих показателей следует, что основным фактором выбора прибора являются характеристики его эксплуатации, а именно простота и удобство в использовании, а также износостойкость подвижных элементов.

Соблюдение безопасности при установке смесителя

Во время подачи воды, соединения различных деталей сети имеют место зоны повышенного риска, в которые входят соединения материалов посредством прорезиненных или резиновых прокладок.

Рекомендуется планировать систему таким образом, чтобы на промежутке от трубы к смесителю было минимальное количество таких соединений.

Второе обязательное условие, которое следует предусмотреть при установке сантехнического оборудования, заключается в монтаже перекрывающих кранов, которые, как правило, устанавливаются сразу на стационарной трубе, и к ним уже стыкуются гибкие шланги смесителя. Следует принять к сведению то, что отдельная каждая точка водоснабжающей системы должна иметь шаровой перекрывающий кран. Это является преимуществом, так как при необходимости можно обезвоживать одну точку, продолжая пользоваться другими.

Третье условия при установке смесителя – тщательный выбор оборудования. Не всегда стоит делать ставку на низкую стоимость изделия. Обычно происходит наоборот, и срок службы дешевых смесителей, соединительных шлангов и других изделий низкого качества китайского и турецкого производства бывает очень ограниченным. Поэтому очень важно выбрать правильный смеситель. При этом можно ориентироваться на такие показатели, как репутация фирмы, производящей смесители, а также различные отзывы других пользователей.

Рекомендации по выбору смесителя для кухни

В независимости от того, какой смеситель был выбран, многие покупатели даже не знаю о наличии у него дополнительных возможностей. Поэтому следует изучить секрету ухода за данным изделием и особенности при их использовании с комфортом, а также определенные критерии их выбора.

Расстояние между креплениями смесителя стандартно составляет 15 сантиметров, но его можно изменить, так как у всех смесителей для кухни имеются эксцентрики (переходники), позволяющие это делать.

Для комфортной эксплуатации смесителя огромное значение играет длина излива. Если планируется, чтобы излив повернулся к умывальнику, то выбор нужно остановить на смесителе с изливом 30-35 сантиметров.

Рекомендуется выбирать двухвентильные смесители с наличием керамических прокладок, а не резиновых. Это связано с тем, что керамическое изделие служит значительно дольше и не требует замены. Для однорычажного смесителя желательно установить фильтр грубой очистки. Установку выполняют на краны горячей и холодной воды.

Чтобы старые винтажные смесители могли гармонировать с современным дизайном интерьера кухни, можно проделать эксперименты с цветом. Современные производители предлагают как привычные оттенки цветов смесителей, так и нестандартные: белый, черный, красный, голубой и другие, а также смесители с элементами другого цвета, к примеру, из желтого металла.

Эксплуатация и правильный уход за смесителем для кухни

У самой привычной вентильной головки смесителя с наличием выдвижного излива имеется, как правило, резиновый или кожаный клапан (прокладка). Прокладку из резины можно легко заменить. В случае если при эксплуатации повредилось седло под клапаном, например, при стертом клапане при закрытии воды или если между седлом и прокладкой попала твердая частица, то смеситель лучше заменить. Замену оптимально проводить с первыми признаками износа.

Клапаны из керамики самые долговечные и не повреждают седло крана. При наличии смесителя для кухни, с керамической прокладкой не возникает необходимости приложения больших усилий для выключения воды. Не нужно крутить маховик слишком сильно, так как вентильная керамическая головка может и не выдержать такое давление.

Для максимального продления срока службы гранитного кухонного смесителя советуется ставить очищающие воду фильтры на трубы, по которым осуществляется поступление холодной и горячей воды.

Если же смеситель вдруг сломался, его можно починить по гарантии, которая обычно составляет один год. Но поломок можно будет избежать, установив качественные фильтры.

Очистку керамических смесителей следует производить при помощи специальных средств и мягкой тряпки, которая смачивается моющим средством для посуды или уксусом. Не рекомендуется применять жесткие абразивы и металлические мочалки, которые могут повредить поверхность смесителя и поцарапать ее.

Установка смесителя

Когда мойка уже вшита в столешницу и произведен монтаж в стены водопроводных труб, можно приступать к монтажу кухонного смесителя. Данный процесс состоит из следующих трех этапов:

Подготовительные работы

Перед тем как установить кран необходимо подготовить комплект необходимых инструментов и комплектующих. Итак, при работе потребуется следующее:

Подготовив необходимые инструменты, необходимо заняться подготовкой рабочего места. Для этого нужно поступить следующим образом:

  1. При выполнении любых сантехнических работ нужно удостовериться первым делом, перекрыта ли вода. Для этого проверяется вентиль, который расположен перед счетчиком водопровода, выполняется попытка открыть краны с холодным и горячим водоснабжением.
  2. Необходимо приступить к демонтажу старого изношенного смесителя. Мойку для удобства слегка отодвигают от прилегающей стены. С помощью разводного ключа гайки гибкого шланга откручиваются от водопроводных труб, подставив предварительно под низ емкость. Затем выкручиваются шпильки, которые фиксируют к поверхности мойки смеситель, и убирается изношенный прибор.
  3. Если есть необходимость, при помощи чистящих средств на поверхности раковины производится очистка посадочного места и начинается установка нового смесителя.

Установка смесителя

Когда все необходимые инструменты и комплект смесителя готовы, и их исправность проверена, приступают к его установке. Технология установки заключается в следующем:

  1. Первым делом необходимо запаковать гибкие шланги фумлентой. Резьба обоих штуцеров подводов аккуратно обматывается несколькими витками фумленты, чтобы исключить возможность подтекания смесителя в процессе использования. Шланги пропускаются в моечное отверстие, закручиваются в новое устройство при помощи гаечного ключа 10/11. Следует не забыть, вместить уплотнительное кольцо, изготовленное из резины повышенной прочности, в паз нижнего участка крана. Это создаст герметичность в основании мойки.
  2. Используя плоскогубцы или отвертку, в отверстие смесителя плотно закручиваются шпильки, количество которых определяется в соответствии с модификацией крана.
  3. В любой комплект смесителя входят две детали, которые по форме напоминают подкову: пластина из металла и толстая прокладка из резины высокой прочности.
  4. Первым делом прокладка плотно насаживается на шпильку, сверху пластина и прижимается к мойке. Удерживая рукой прокладки и новый смеситель, на шпильку аккуратно закручивается бронзовая гайка, при этом используется ключ 10/11. Удостоверившись в ровности монтажа смесителя, гайка затягивается до упора. Таким образом, прибор можно считать установленным.
  5. Далее, следует заняться присоединением к трубам гибких шлангов, для чего потребуются накидные гайки в 1,5 дюйма с наличием резиновых прокладок внутри. Они плотно закручиваются и затягиваются до упора с помощью разводного ключа. Но не нужно перестараться и перекручивать их, иначе можно повредить прокладки, и соединения протекут. Теперь можно проверить установку смесителя на отсутствие протечек.

Пуско-наладочные работы

После установки нового смесителя на кухне необходимо насухо обтереть места соединений. Теперь можно открыть входной вентиль и попробовать, наконец, пустить воду. Все штуцера шлангов и гайки внимательно осматриваются. Если не появилась влага и все соединения герметичны, то работы по установке смесителя на кухне можно считать выполненными на «отлично». Все инструменты убираются и начинается эксплуатация смесителя.

Основные правила и рекомендации

После установки смесителя необходимо его корректно использовать и своевременно за ним ухаживать. Для того чтобы смеситель служил в течение долгого времени рекомендуется придерживаться определенных несложных правил:

  1. Смеситель заменяют только тогда, когда его уже нельзя отремонтировать. И поэтому первым делом следует внимательно изучить картридж и кран-буксы вентилей. Как правило, кран подтекает, если имеет место неисправность именно этих деталей. Если изучить инструкцию по выполнению ремонта, то можно произвести ремонт и самостоятельно. Также можно обратиться за помощью специалистов.
  2. В стандартный комплект смесителя входят гибкие подводы, качество которых на самом деле бывает очень низкое. Подводы, изготовленные из силумина, можно выбросить сразу же. Вместо них можно применить шланги в металлической обмотке, имеющие маркировку красного и синего цвета. Выбирая длину шланга, нужно быть осторожным. Для этого измеряется расстояние от крана до вывода труб, учитывая небольшой запас.
  3. Если установка смесителя на кухне и подмотка труб выполняется впервые, то важно знать, что обмотку труб проводят только по часовой стрелке, в обратном случае можно перетянуть, вызвав течь.
  4. Должна соблюдаться общепризнанная норма расположения труб с холодным и горячим водоотведением. Таким образом, труба, подающая холодную воду, располагается справа, а горячую воду – слева. Данный нюанс обязательно должен учитываться при выполнении крепления гибких шлангов. Соответственно, расположенная правее подводка – для холодной воды, а левее – для горячей.

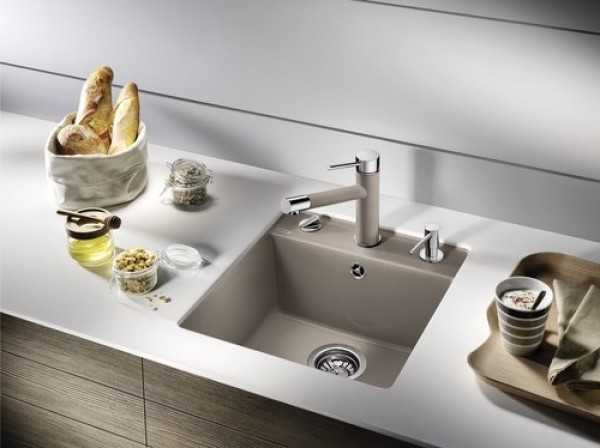

Смеситель монтируют непосредственно на мойку. Высота столешницы определяется стандартами и нормативами ГОСТ и достигает приблизительно 85 сантиметров. Таким образом, высота излива размещаемого смесителя составляет один метр. Такая высота установки смесителя позволяет вполне комфортно пользоваться краном и при этом не нагибаться. Однако, мойка может быть и выше, в зависимости от роста владельцем дома.

  1. Следует использовать только изделия и комплектующие высокого качества и от проверенных производителей.
  2. Соединительные трубопроводы располагаются таким образом, чтобы под воздействием внешних условий во время работы смесителя не возникало деформирование магистрали.
  3. Периодически нужно проверять герметичность и добротность всех соединений, чтобы не пришлось впоследствии переделывать проделанную работу по установке нового смесителя.

normdom.ru

Высота установки сантехники: требования СНиП

Установку санитарно-керамических изделий следует производить в соответствии с требованиями СНиП 2.04.01-85, технических условий и инструкций заводов-изготовителей оборудования. Высоту, на которой устанавливаются санитарные приборы, следует принимать в соответствии с СНиП 3.05.01-85*.

Правила по установке сантехники

Монтаж внутренних санитарно-технических систем следует производить в соответствии с требованиями СНиП 3.05.01-85, СН 478-80, а также СНиП 3.01.01-85, СНиП III-4-80 и СНиП III-3-81.

До начала монтажа внутренних санитарно-технических приборов должны быть выполнены следующие работы:

Общестроительные, санитарно-технические и другие специальные работы в санитарных узлах следует выполнять в следующей очередности:

  1. Подготовка под полы.
  2. Оштукатуривание стен.
  3. Устройство маяков для установки трапов.
  4. Установка средств крепления для трубопроводов.
  5. Прокладка трубопроводов.
  6. Проведение их гидростатического и манометрического испытания.
  7. Гидроизоляция перекрытий (пола).
  8. Огрунтовка стен.
  9. Устройство чистых полов.
  10. Установка ванн.
  11. Установка кронштейнов под умывальники.
  12. Установка деталей крепления смывных бачков.
  13. Первая окраска стен и потолков.
  14. Облицовка стен плитками.
  15. Установка умывальников.
  16. Установка смывных бачков.
  17. Вторая окраска стен и потолков.
  18. Установка водоразборной арматуры.

При монтаже санитарно-технических систем и проведении смежных общестроительных работ не должно быть повреждений ранее выполненных работ. Фаянсовые приборы устанавливают после монтажа трубопроводов перед последней окраской помещений.

При установке раковин и моек следует применять сифоны-ревизии, при установке умывальников и ванн — соответственно бутылочные и напольные сифоны. Приборы размещают горизонтально или по отвесу. Корпус ванны и стальные трубы водопровода для выравнивания электрических потенциалов необходимо соединять специальным металлическим проводником.

В системах водоснабжения должна устанавливаться запорная арматура вентильного типа. Вентили и обратные клапаны необходимо размещать таким образом, чтобы вода или пар поступали под вентили (клапаны).

Обратные клапаны на трубах горячего водоснабжения (отопления) располагают строго горизонтально или строго вертикально — в зависимости от их конструкции. Счетчики воды размещают на высоте от 300 до 1000 мм от уровня чистого пола. Ось водомерного узла должна находиться в горизонтальном положении.

Водоразборные краны и смесители устанавливают выше бортов раковин на 250 мм, моек и умывальников — на 200 мм, считая от бортов до горизонтальных осей кранов или смесителей. Смесители, общие для ванн и умывальников, должны быть установлены на высоте 1100 мм, смесители для душевых поддонов — 800 мм от уровня пола до горизонтальной оси смесителя.

В соответствии с рекомендациями СНиП 3.05.01 п.3.11 и п.3.15 санитарно-технические приборы устанавливают на высоте по таблице № 1.

Таблица 1. Высота установки санитарно-технических приборов
п/п Наименование приборов и запорной арматуры Высота установки п/п Наименование приборов и запорной арматуры Высота установки, мм
1 2 3 1 2 3
1 Кран или смеситель раковины 250 мм— от борта раковины 10 Умывальник 800 мм— от чистого пола до верха борта
2 Кран или смеситель мойки 200 мм— от борта мойки 11 Умывальник в школах 700 мм— от чистого пола до верха борта
3 Кран или смеситель умывальника 200 мм— от борта умывальника 12 Умывальник в детских дошкольных учреждениях 500 мм— от чистого пола до верха борта
4 Смеситель ванны 800 мм— от чистого пола (т.е. облицованного пола) 13 Раковина и мойка 850 мм— от чистого пола до верха борта
5 Водоразборный кран в сауне или бане 800 мм— от чистого пола 14 Раковина и мойка в школах 800 мм— от чистого пола до верха борта
6 Общий смеситель для ванны и умывальника 1000 мм— от чистого пола 15 Раковина и мойка в детских дошкольных учреждениях 500 мм— от чистого пола до верха борта
7 Кран для мытья полов, водоразборный кран 600 мм— от чистого пола 16 Ванна 600 мм— от чистого пола до верха борта
8 Смеситель для душа 1200 мм— от чистого пола 17 Писсуар 650 мм— от чистого пола до верха борта
9 Сетка душевая 2150 мм— от чистого пола 18

Примечания:

  1. Допускаемые отклонения высоты установки санитарных приборов для отдельно стоящих приборов не должны превышать (+,-)20 мм, а при групповой установке однотипных приборов (+,-)5 мм.
  2. Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.
  3. При установке общего смесителя для умывальника и ванны высота установки умывальника 850 мм до верха борта.
  4. Расстояние между осями умывальников при групповой установке следует принимать не менее 650 мм, писсуаров — не менее 700 мм.
  5. В помещениях для инвалидов умывальники, раковины и мойки следует устанавливать на расстоянии от боковой стены200 мм. помещения не менее

До испытаний систем канализации в сифонах в целях предохранения их от загрязнения должны быть вывернуты нижние пробки, а у бутылочных сифонов — стаканчики. При установке сантехнических приборов, чтобы не повредить их декоративное покрытие, применяют инструменты без зубцов. При использовании в работе инструментов с зубцами под губки инструмента надо подложить картонные или латунные полоски-прокладки.

При устройстве внутреннего водопровода холодной и горячей воды следует предусматривать мероприятия по борьбе с шумом и вибрацией арматуры и трубопроводов. Для этого при установке на строительные конструкции в креплениях трубопроводов используют резиновые или другие шумопоглощающие и виброзащитные подкладки из резинового листа.

Нормативные требования

Нормативные требования по установке трубопроводной арматуры согласно СНиП 2.04.01 п.10.5 приведены в таблице № 2.

Таблица 2. Нормативные требования по установке трубопроводной арматуры для водопровода холодной и горячей воды
  1. п/п
  1. Наименование арматуры
  1. Наименование приборов
  1. Примечание
  1. 1
  1. 2
  1. 3
  1. 4
  1. 1.1
  1. 1. Водозапорная арматура
  1. В основании стояков
  1. СНиП 2.04.01 п.10.5
  1. 1.2
  1. При закольцованных по вертикали стояках — в верхней их части
  1. 1.3
  1. При закольцованной системе — для отключения каждого полукольца
  1. 1.4
  1. На ответвлениях от магистрали
  1. 1.5
  1. На вводе в квартиру (номер)
  1. 1.6
  1. На ответвлениях, питающих 5 или более точек водоразбора
  1. 1.7
  1. Перед наружным поливочным краном
  1. 1.8
  1. Перед смывным бачком унитаза
  1. 1.9
  1. Перед водонагревателем
  1. 1.10
  1. Перед стиральной машиной-автоматом
  1. Паспорт машины
  1. 1.11
  1. Перед посудомоечной машиной
  1. «
  1. 1.12
  1. Перед гидромассажной ванной
  1. Паспорт ванны
  1. 1.13
  1. Перед гидромассажным душем
  1. Паспорт душа
  1. 1.14
  1. Перед фильтром питьевой воды со сменными фильтрующими элементами
  1. Паспорт фильтра
  1. 2.1
  1. 2. Водоспускная арматура
  1. В нижних точках системы
  1. СНиП 2.04.01 п.9.15
  1. 2.2
  1. У основания стояков перед запорной арматурой стояка
  1. СНиП 2.04.01 п.10.4
  1. 2.3
  1. После водосчётчика (по ходу воды) перед запорной арматурой
  1. СНиП 2.04.01 п.11.6
  1. 3.1
  1. 3. Кран со штуцером и шлангом длиной 15 м
  1. На вводе в квартиру (в качестве первичного средства пожаротушения)
  1. СНиП 2.08.01 п.3.1в
  1. 4.1
  1. 4. Регулятор давления
  1. На вводе водопровода, если давление наружной сети превышает величину (4,5 бар + потери до нижней водоразборной точки).На каждом ярусе системы для зданий высотой более 40 м
  1. СНиП 2.04.01 п.10.9
  1. 5.1
  1. 5. Обратный клапан
  1. На участках системы, подающих горячую воду к групповым смесителям
  1. СНиП 2.04.01 п.10.16
  1. 5.2
  1. На циркуляционном трубопроводе ГВС перед присоединением его к водонагревателю
  1. 5.3
  1. На байпасе обратного трубопровода ГВС к терморегулятору (трёхходовому смесителю)
  1. 5.4
  1. На циркуляционном трубопроводе ГВС перед присоединением его к обратному трубопроводу тепловой сети в системах с непосредственным водоразбором из трубопроводов тепловых сетей
  1. 5.5
  1. После водосчетчика на циркуляционном водопроводе ГВС
  1. 6.1
  1. 6. Водосчетчик
  1. На вводе в здание
  1. СНиП 2.04.01 п.11.1
  1. 6.2
  1. На вводе в квартиру
  1. 6.3
  1. На вводе ответвлений к отдельной группе потребителей (магазин, офис, склад и т.п.)
  1. 6.4
  1. На подающем и обратном трубопроводе ГВС

При покупке сантехнических приборов наличие невидимых трещин определяют на слух путем простукивания изделия, находящегося на деревянной подставке, деревянным молотком весом около 250 г. Изделие, имеющее трещины, при простукивании издает дребезжащий звук.

Наличие посечек и царапин определяют визуально при протирке, поверхности изделий тканью, смоченной в 0,1%-ном растворе метиленового синего раствора. При наличии посечек и царапин они заполняются синим раствором и обнаруживаются визуально без применения увеличительных приборов.

mastremont.ru

покупка крана, технология, инструкция и правила монтажа

Давно канули в Лету те времена, когда сантехника была только приспособлением для использования по прямому назначению. Современные смесители, души и другое оборудование не только прекрасно выполняют свои обязанности, но и радуют взор изяществом и оригинальностью. Сегодня на полках хозяйственных магазинов действительно широчайший выбор всевозможных смесителей. Как подключить смеситель в ванной, при этом не повредив отделку и не сломав ничего вокруг, вопрос актуальный, как никогда. Прежде всего, необходимо определиться, какую модель вы предпочитаете.

Критерии выбора смесителей

Название этого механизма говорит само за себя. Раз он смеситель, значит, основная его обязанность — смешивать холодную и горячую воду. И главным критерием для смесителя является безупречное выполнение своей функции. Все разнообразие моделей по конструктивным особенностям можно разделить на три основные группы, это такие виды смесителей, как:

Особенности установки смесителя

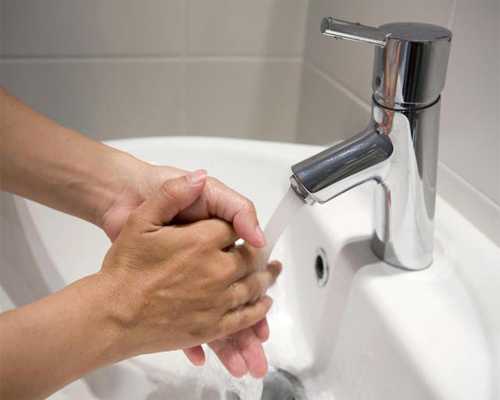

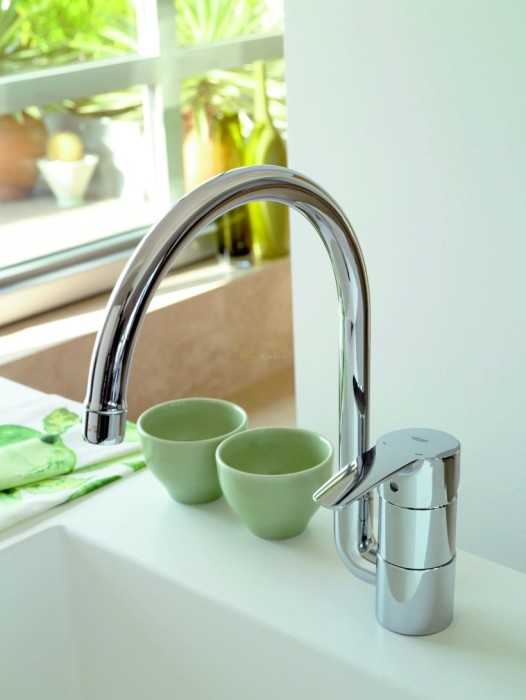

Однорычажные конструкции наиболее популярны среди потребителей, за счет разнообразия дизайна моделей и простоты в использовании. Одним движением регулируется и напор потока воды, и температура. Монтаж достаточно прост, поэтому легко подключить смеситель своими руками, не прибегая к помощи специалистов.

Двухвентильный образец считается классикой. Он имеет две отдельные ручки – барашки, вращая которые, регулируется температура и сила подаваемой струи. Если сравнивать с однорычажными смесителями, двухвентильные проигрывают в комфортности пользования, но зато более экономичны, а желаемый результат получается значительно точнее.

По конструктивным особенностям модели этой группы подразделяются по виду уплотнителей:

Термостаты — это совсем молодое поколение смесителей. В отличие от своих собратьев, они являются достаточно сложными механизмами, объединяющими в себе такие качества, как:

Двухрычажный смеситель

Внешне прибор представляет собой панель, на которой установлены отдельные ручки управления подачей воды, ее температурой и источником (кран или душ).

Настройка параметров термостата выполняется однократно, в то время, когда будет совершена установка смесителя в ванной комнате. Эти данные сохраняются, и в дальнейшем нет необходимости их регулировать. Термостат будет постоянно следить за подачей воды заданной температуры, вне зависимости от исходного значения. Предусмотрено подключение нескольких программ, при желании можно использовать более горячую или прохладную воду.

Технологии подключения смесителей

Широкий выбор разнообразных моделей, отличающихся дизайном, конструкцией и механизмом, дает возможность подобрать смеситель, отвечающий любым дизайнерским фантазиям.

Производители современных сантехнических приборов при выпуске своей продукции учитывают возможность установки неспециалистами. Поэтому монтаж большинства моделей не представляет никаких сложностей.

Вне зависимости от конструктивных особенностей выбранного вами оборудования, любая модель соответствует одной из стандартных схем монтажа. Внимательно изучив механизм, вы сможете самостоятельно подключить смеситель, что не только сэкономит ваши средства, но и даст гарантию качеству установки.

Существует всего три варианта монтажа смесителей, это такие способы, как:

Технология крепления крана-смесителя на стену

Это самый экономичный и достаточно удобный вариант. Установкой всего одного комплекта вы обеспечиваете возможность пользования и раковиной, и ванной, и душем. При выборе места расположения смесителя учитывайте его конструктивные параметры. Носик слива должен доставать и до ванной, и до умывальника на достаточное расстояние, чтобы вода не попадала на пол.

В этой схеме имеется несколько важных моментов, которые необходимо учесть обязательно:

  1. расположение разводки труб водопровода;
  2. наличие единого подвода труб в ванной.

В последние десятилетия проекты жилых домов предусматривают подведение отдельных труб для раковин и ванн. Поэтому такой вид установки применяется все реже и реже. Тем не менее, правила подключения предусматривают крепление смесителя на отводы – патрубки от основных труб или монтаж на стену.

В том случае, если приходится самостоятельно делать подвод трубы для крана, необходимо руководствоваться принятыми стандартами. По ним высота установки смесителя в ванной должна быть на 1,2 метра от уровня пола. Водорозетки можно делать только на этом уровне, причем расстояние между ними должно составлять 15см.

Установка смесителя для умывльника

Пошаговая инструкция

Подготовительный этап включает приобретение или подбор из имеющихся в наличии необходимых инструментов и материалов. Вам понадобится:

Дальнейшая работа должна выполняться в той последовательности, которая приведена ниже.

  1. Перекрыть подачу и горячей, и холодной воды. Обязательно проверьте, что вода не просачивается даже каплями. Иначе во время работы могут возникнуть проблемы. При длительном бездействии запорные краны имеют свойство накапливать загрязнения и ржавчину. Если такое произошло, смажьте обильно стык отработанным машинным маслом. Через несколько минут кран легко повернется. Но для большей уверенности пару раз повторите закрытие и открытие.
  2. Демонтировать старый кран. Аккуратно открутите крепежные гайки. Внимательно осмотрите эксцентрики, проверьте сохранность резьбы и структуры металла. Откручивать эксцентрики следует против хода часовой стрелки. После их снятия очистите патрубок от всех загрязнений.

    Конструкция простого смесителя

  3. Поставить новые или очищенные старые эксцентрики. Предварительно наматываем паклю от начала резьбы к срезу. Важно намотать ее ровным плотным слоем. Вкрутите готовую деталь до упора.
  4. Установка смесителя. На эксцентрики наденьте декоративные детали, установите прокладки уплотнителя. Во время этой работы гайки на патрубках сдвиньте назад до упора. На резьбу эксцентриков намотайте паклю и закрутите гайки смесителя. Начинайте закручивать их руками, а ключом только затяните. При этом важно не переусердствовать, иначе можно сорвать резьбу.
  5. Сборка навесных элементов. Теперь можно навесить кран, шланг от душа и лейку на него. Главное придерживаться основного правила подключения: все стыки дополнительно герметизируем, и при затягивании не применяем чрезмерных усилий.
  6. Завершающий этап. Теперь последовательно проверьте действие всех функций.

Правила монтажа в корпус ванной

Решение монтировать смеситель таким способом имеет ряд преимуществ. Во-первых, это возможность полностью замаскировать все элементы подводки за ванной или в пространстве под раковиной. Во-вторых, появляется возможность большей свободы при обустройстве ванной комнаты. В-третьих, нет необходимости учитывать расположение труб, так как подсоединение выполняется гибкими шлангами.

Большинство ванн, выпускаемых сегодня, уже имеют отверстия для установки такого смесителя. Но, даже если ваша ванна не имеет таких отверстий, прорезать их достаточно просто.

Правила монтажа не отличаются от предыдущих указаний. Осторожно снимайте все старые детали, очищайте и обрабатывайте ржавые поверхности, и аккуратно устанавливайте новое оборудование.

Установка отдельной полки или стойки для крана

Это достаточно сложный и дорогостоящий вариант. Преимуществом его является только оригинальность дизайна, подходящего для эксклюзивного оформления ванных комнат.

Для типовых квартир, размеры санузлов которых оставляют желать лучшего, такая установка не подходит. Помимо этого, стоимость этой модели во много раз выше других смесителей. И, наконец, сложность и трудоемкость установки, оставляет мало шансов выполнить работу самостоятельно.

Выбрав модель по своему вкусу, у вас не возникнет вопроса, как подключить смеситель в ванной, если вы внимательно изучите инструкцию к нему и будете следовать во всем нашим советам.

aqua-sovet.ru

4 правила по установке смесителя

Для того, чтобы своими руками организовать ремонт протекающего водопроводного крана, понадобятся расходные материалы и небольшой набор инструментов.

Для работ потребуется: изолента, газовый, рожковый и разводной ключи, ФУМ, пассатижи, плоская и крестовая отвертки, гибкая подводка и шестигранники. Этих инструментов будет вполне достаточно для выполнения сантехнических работ. Следующие советы помогут «не наломать дров» и сделать все качественно и быстро.

  1. Не стоит менять смеситель, если можно отремонтировать.

Перед тем как приобрести новый смеситель стоит проверить картридж или кранбуксы вентилей старого крана. Как правило, в 90 % случаев именно здесь находится причина протечки. Заменять смеситель полностью стоит только в том случае, если он не поддается ремонту.

2. Подбирайте качественную и гибкую подводку.

Приобретая смеситель обращайте внимание на состояние шлангов, которые идут в комплекте. Зачастую они выполнены не самого высокого качества. Лучше приобрести самостоятельно гибкие подводы с синей и красной маркировкой в металлической обмотке. Стоит заранее вымерить расстояние от вывода труб, чтобы не прогадать с размерами подводов, поскольку они продаются разной длины.

3. Реализовать подмотку необходимо строго по часовой стрелке.

Особое внимание заслуживает герметизирующий материал, а именно его качество и способ нанесения. При этом уплотнитель должен быть намотан строго по резьбе. Это необходимо для того, чтобы при закручивании деталей сантехническая или льняная нить не сползали, а, наоборот, сильнее затягивались.

4. Не перепутайте холодную и горячую воду.

Стоит внимательно отнестись к соединению гибких подводов к трубам, чтобы в дальнейшем у Вас не текла горячая вода из холодного крана и наоборот. По ГОСТу следует сделать горячую воду с левой стороны, а холодную с правой.

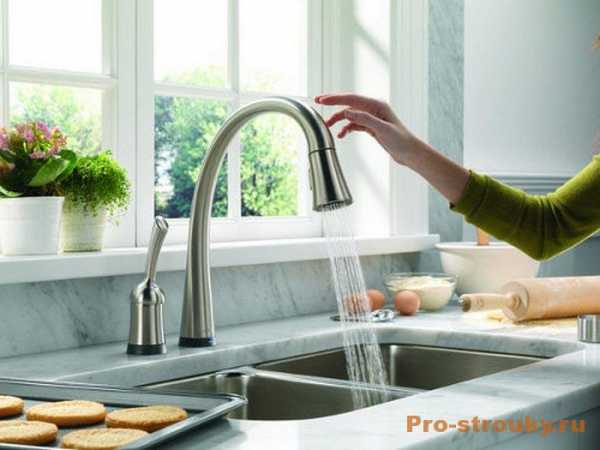

Придерживаясь этих простых правил, можно своими руками произвести установку смесителя на кухне либо в ванной комнате без лишних затрат. При этом результаты выполненной работы будут Вас радовать долгое время.

prostrouky.ru


Смотрите также
