Запорная кран букса: назначение, особенности использования и замены. Виды кранбуксы для смесителей

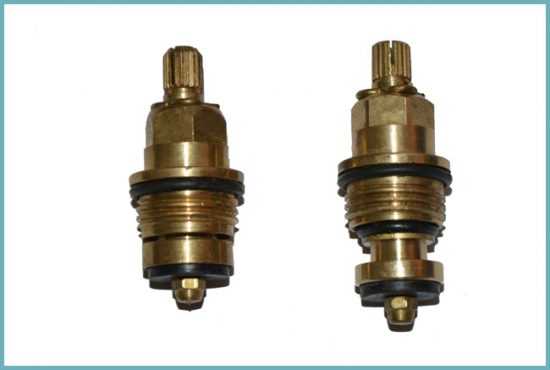

Виды кран-буксы для смесителей

Водопровод в ванной и на кухне в общем понимании представляют единую сантехническую систему, венцом которой выступает смеситель. Основным назначением этого устройства является подача необходимого напора, а также смешивание холодной и  горячей воды до необходимой температуры.

Главным элементом каждого смесителя, который отвечает за регулировку, выступает кран-букса. Именно на него ложится основная нагрузка при эксплуатации. В силу этого он наиболее подвержен поломке. Сразу же необходимо сказать, что процесс ремонта или замены не является очень сложной процедурой, что позволяет каждому производить восстановительные манипуляции без привлечения помощи специалистов. Все же, если у Вас возникают затруднения с ремонтом, лучше доверить данные работы специалисту, который сделает все быстро и действительно качественно.

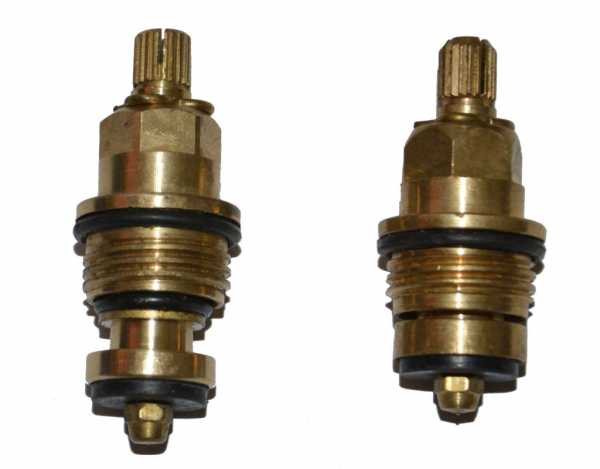

Виды и особенности кран-буксы для смесителей

Прежде чем говорить о разновидностях, необходимо подчеркнуть, что букса в общей конструкции смесителя выступает в качестве запорного механизма, который и осуществляет процесс открытия/закрытия подачи воды. С его помощью также проводится настройка температуры воды.

Несмотря на огромный ассортимент смесителей на строительном рынке, которые отличаются по дизайну, цене, варианту монтажа, все они по типу установленной буксы делятся на два основных типа:

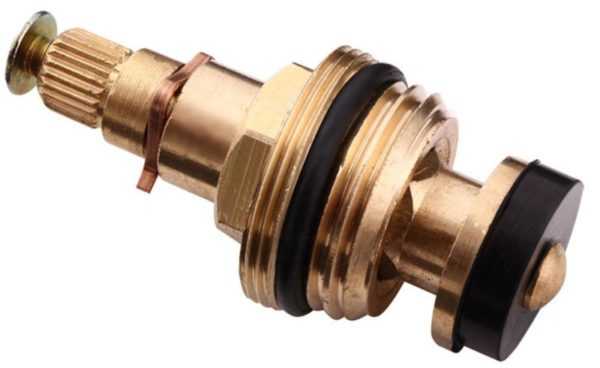

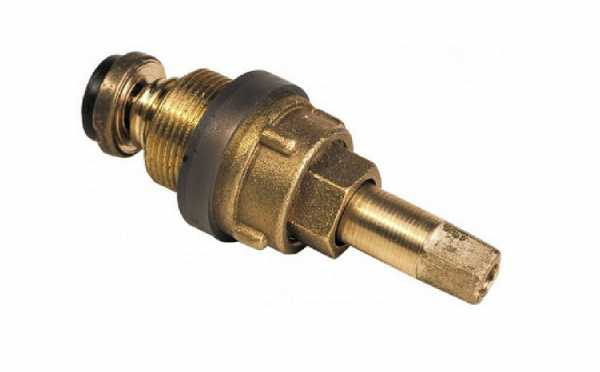

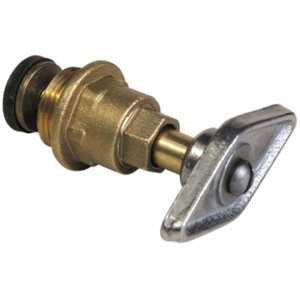

  1. Кран-букса с червячным механизмом.

Свое название системы этого типа получили от поворотного штока, который при повороте прижимает резиновую прокладку, тем самым перекрывая подачу воды. Сам корпус снаружи имеет резьбу для крепления в самом смесителе.

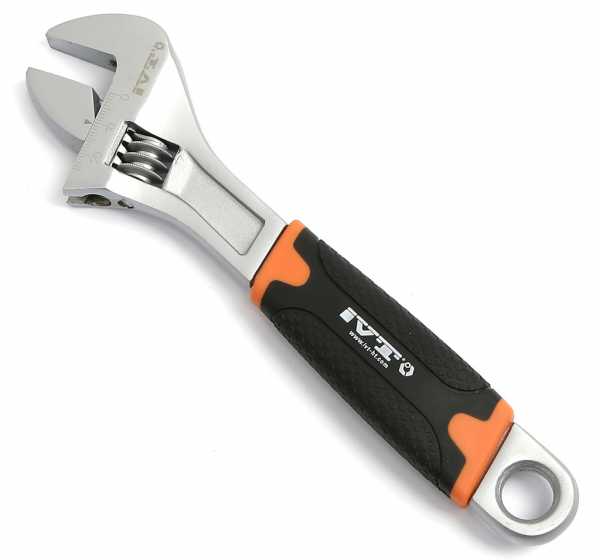

На верхней части имеются грани для закручивания гаечным ключом. Данные устройства также подразделяются на два типа: с направляющими для запорного клапана и с обратной резьбой к валу. Букса снаружи имеет шлицевую или квадратную головку, на которой и крепится маховик. Также в головке есть внутренняя резьба для крепления болтом вентиля.

Особенности эксплуатации

Червячные буксы очень распространены еще с советских времен. Необходимо отметить, что практически все смесители тех годов легко определить по квадратной головке, на которую посажен маховик. В настоящее время большинство смесителей имеют шлицевые головки.

Важно! Наибольше подвержена износу резиновая прокладка запирающего клапана. Окончательный срок данного элемента конструкции зависит от двух основных факторов:

Также необходимо отметить, что сальники могут выйти из строя по тем же причинам. За счет обильной смазки узла ремонт может потребоваться не так скоро. С учетом всего вышесказанного можно сделать вполне логичный вывод, что срок эксплуатации червячных систем относительно небольшой. Специалисты оценивают, что использовать без ремонта такие смесители можно в течение 1-5 год. Конечно же, подобные неудобства компенсируются доступной ценой и простотой ремонта.

Необходимо понимать, что на время использования смесителя и в частности кран-буксы влияет качество установки и интенсивность использования. К примеру, в ванной системы могут служить существенно дольше, чем на кухне, поскольку система используется чаще.

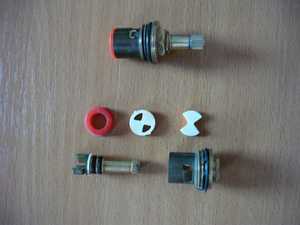

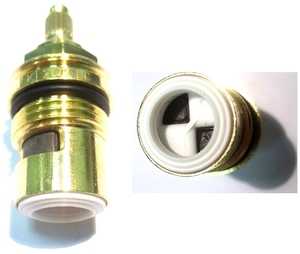

  1. Керамическая кран-букса.

В этом механизме основным запирающим узлом выступают две прижатые одна к одной керамические пластинки с отверстиями для пропуска воды. Одна из них закреплена неподвижно, а вторая может поворачиваться, тем самым смещая отверстия.

Шток системы крепится подвижно к корпусу смесителя с помощью внутренних уплотнительных сальников и шайбы. К самому валу прикреплен керамический поворотный диск. Его форма зависит от конкретной модели. На верхней части установлен маховик. Всю конструкцию завершает стыковочная прокладка с седлом.

Особенности эксплуатации

В наше время технология обработки искусственной керамики позволяет создавать системы с идеально подогнанными поверхностями пластин механизма. При этом используемый в производстве материал не подвергается воздействию воды и химических соединений, которые в ней могут быть. За счет этого устройства данного типа имеют большой срок службы, который составляет не менее 5 лет. Единственной причиной поломки могут выступить частицы песка в воде, которые приводят к заклиниванию механизма. Чтобы уберечь смеситель, рекомендовано устанавливать специальные очистительные фильтры.

Что касается ремонта керамической кран-буксы, то в большинстве случаев он сводится к полной замене узла. Несмотря на то, что в магазинах можно найти соответствующие диски или пластинки, у Вас не получится провести идеальную подгонку, как это делается на заводе. В силу этого самостоятельное восстановление  работоспособности керамических смесителей может привести к протечкам.

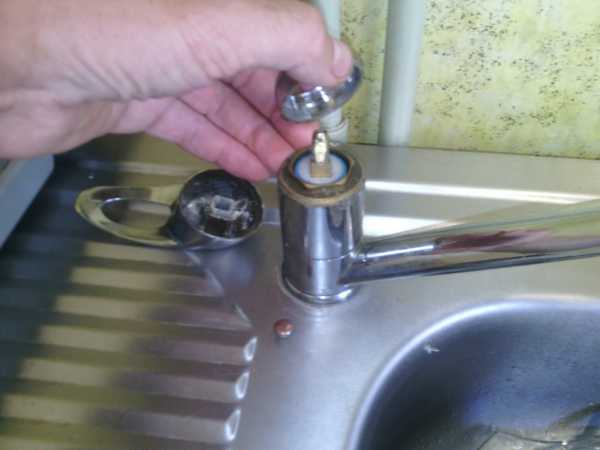

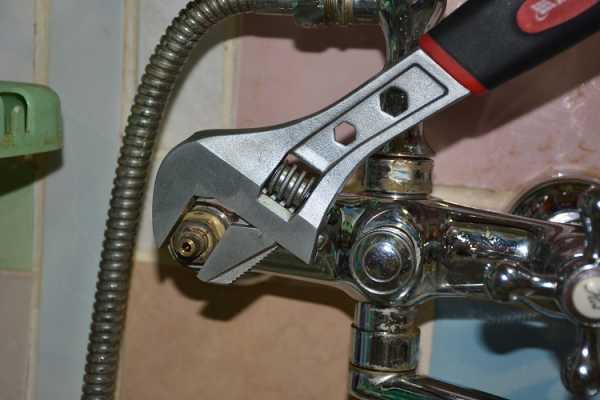

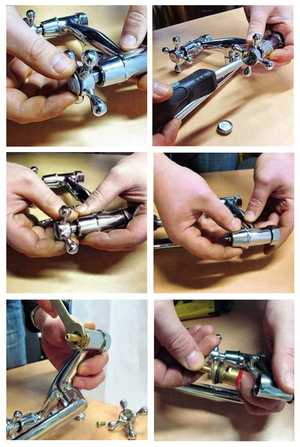

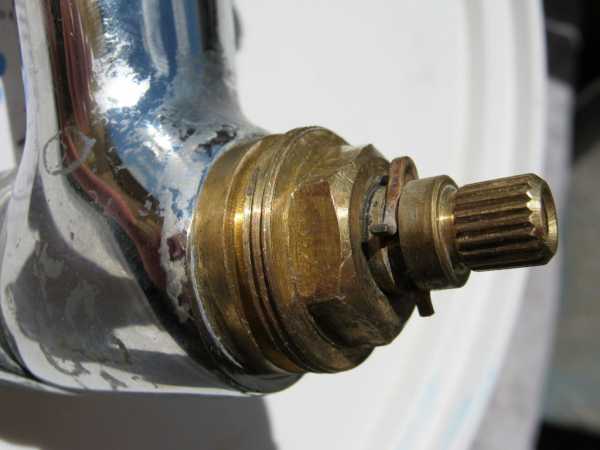

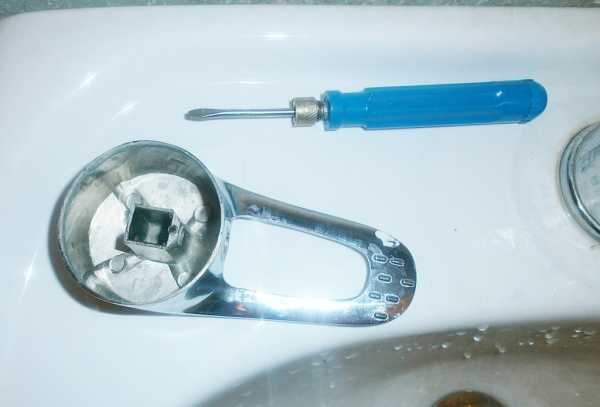

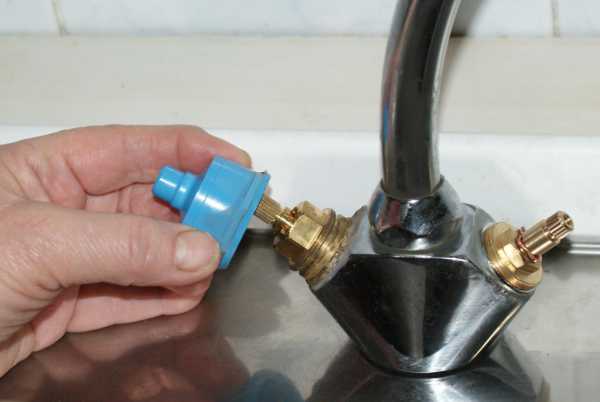

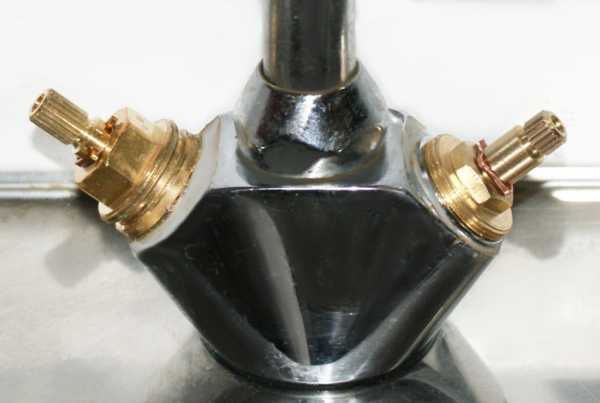

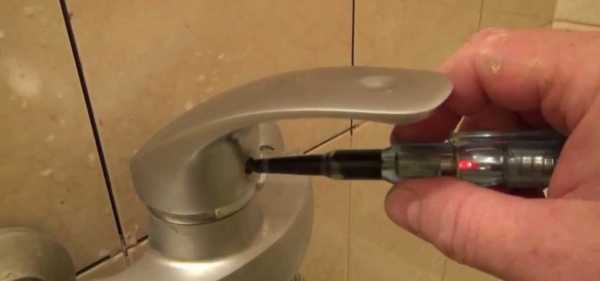

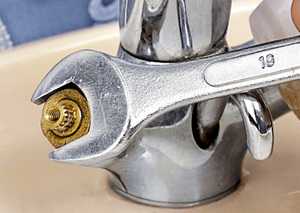

Процесс замены кран-буксы в смесителе

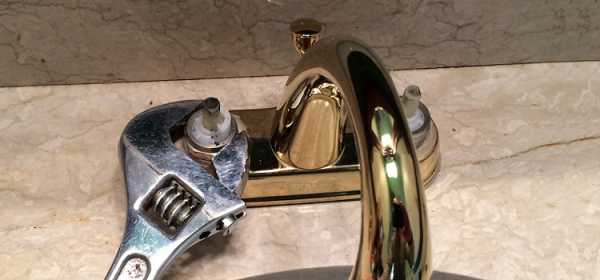

Провести ремонт буксы в смесителе на кухне или ванной может даже новичок с минимальными познаниями в сантехническом деле. Главной задачей для каждого выступает правильный выбор необходимого устройства. В силу этого покупать новую буксу в магазине нужно, прихватив с собой сломанную деталь. Таим образом, Вы сможете быть на 100% уверенным, что купите именно то, что нужно для Вас. После этого Вам потребуется детальная инструкция снятия и установки детали:

Варианты устранения поломок

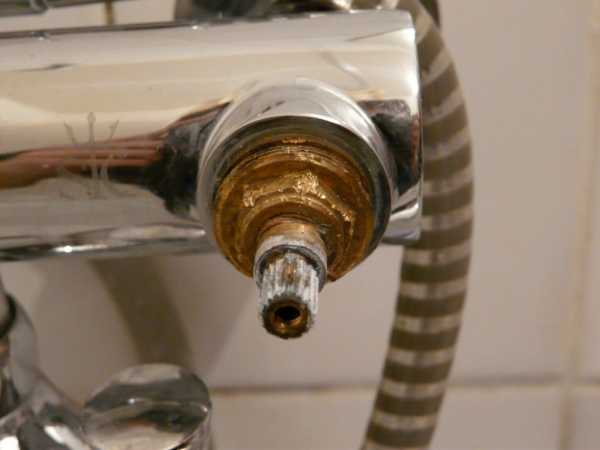

Если при работе Вашего смесителя проявляется характерный скрежет внутри устройства или прерывистый напор воды, то это говорит о поломке запорной прокладки. Иногда замена данного элемента необходима в случае протечки. Для ремонта достаточно снять буксу и внимательно осмотреть седло водозабора. Если Вы обнаружите трещины, раковины или сколы, то лучше заменить всю сердцевину. Если подобных дефектов не выявлено, достаточно заменить изношенную прокладку. Ее можно вырезать самостоятельно или же приобрести в магазине. Она крепится на конце штока или на винте.

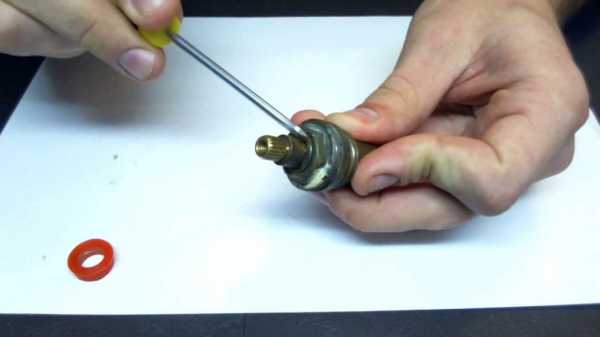

При протечке прямо под вентилем следует провести замену сальников. Для восстановления нормальной работы системы потребуется снять отверткой крепежную шайбу со штока. Обычно ремкомплект представлен несколькими уплотнительными кольцами, которые нужно покрыть водостойкой смазкой. Даже новые смесители, только купленные в магазине, рекомендуют проверять на достаточное количество смазки на сальниках.

Теперь Вы знаете, какие бывают виды кран-буксы для смесителей и как их правильно заменить. Вся вышеуказанная информация позволит Вам своими силами провести качественный ремонт сантехнического оборудования в Вашем доме.

Возможно Вам будет также интерестно:

remontik.org

виды, размеры, как выбрать + фото » SanDizain.ru

Водопровод в квартире – это достаточно сложная сантехническая система. И запорным механизмом в ней является кран-букса. Без нее довольно сложно представить себе нормальное функционирование всей водопроводной системы в жилище. Эти устройства отвечают за регулировку подачи воды через смеситель, за включение и перекрывание ее выхода из крана. Они имеют определенный срок службы, по истечении которого заменяются. Данные приспособления бывают разных видов, отличаются они и по размерам. И решая вопрос о том, как правильно выбрать их для замены, все это обязательно нужно учитывать.

Виды и размеры устройств

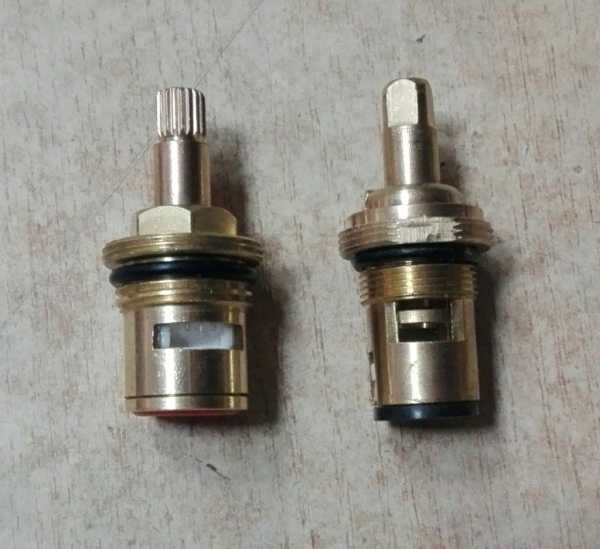

Внешне все кран-буксы очень схожи между собой, но по внутреннему устройству они могут довольно сильно отличаться. Конструктивно выделяют два вида данных устройств:

Внимание! Устройства керамические и с червячным механизмом могут в некоторых случаях быть взаимозаменяемыми. Но это возможно лишь в случае, если они подходят к корпусу смесителя по размеру и резьбе.

На рынке сантехнических приспособлений и устройств сегодня можно увидеть достаточно большой выбор кран-букс как отечественного, так и зарубежного производства. Они могут отличаться пропускной способностью, температурой воды и максимально выдерживаемым давлением. Есть различия в этих устройствах и в размерах. При покупке устройств для замены нужно учитывать, что они могут различаться количеством шлицов на поверхности штока под маховик – это 20 либо 24. А типоразмеры резьбы под установку в смеситель бывают на 1/2 и 3/8 дюйма.

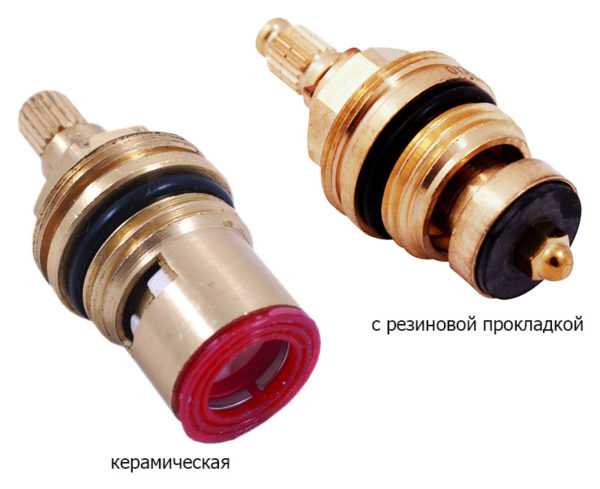

Резиновые кран-буксы

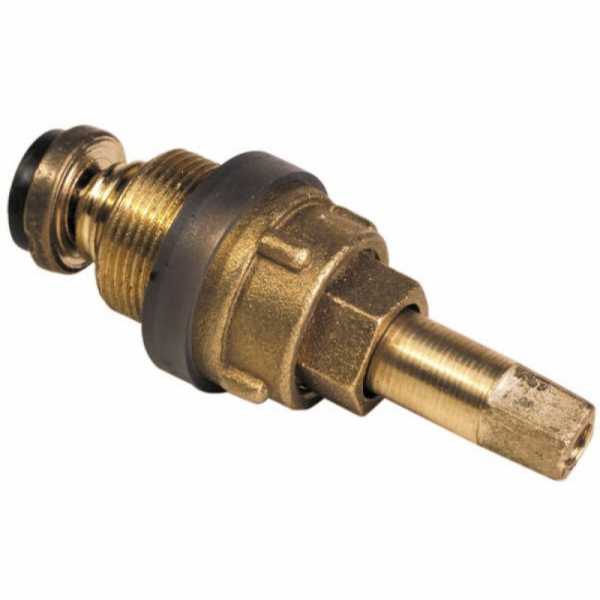

Устройства с червячным механизмом

Резиновые или червячные устройства оснащены штоком. При повороте рукоятки крана он выдвигается. В результате прокладка в устройстве открывает или перекрывает седло клапана и, соответственно, подачу воды. Сама прокладка может быть изготовлена из различных типов резины. И от этого зависит, насколько долго она будет служить. Ее износ можно определить по гулу в трубах, который появляется при включении крана на подачу воды.

Основным недостатком кран-буксы данного типа можно назвать не слишком большой срок эксплуатации этого устройства. Среди же достоинств, которыми обладают приспособления с червячным механизмом, выделяют:

Кран-буксы керамического типа

Конструктивно они очень просты. В изготовлении таких устройств используют два вида материалов – это латунь и керамика. Керамические в них только диски или вставки, с помощью которых и производится регулировка подачи или отключения воды. К недостаткам устройств такого типа можно отнести более высокую стоимость по сравнению с кран-буксами с червячным механизмом. Кроме того, они более чувствительны к качеству проходящей через них воды. Соответственно, при наличии в ней примесей песка и других посторонних частиц возможны поломки устройства. Чтобы защитить устройство от возможных поломок, лучше подумать о дополнительной установке качественного фильтра для очистки воды, поступающей в квартиру.

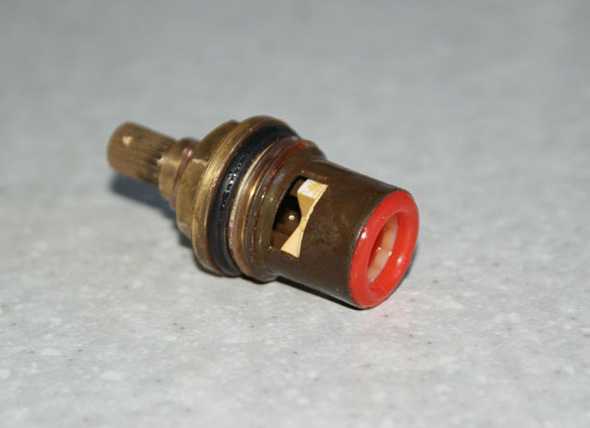

Керамические кран-буксы

Но несмотря на некоторое количество недостатков, свойственных данному типу устройств, не стоит забывать и о несомненных достоинствах керамических кран-букс. Среди таких плюсов можно выделить:

Выбор кран-буксы для замены

Практически любое устройство требует со временем замены. И при покупке кран-буксы важно не ошибиться с размерами, иначе приобретенное приспособление может просто не подойти к имеющемуся смесителю, в результате чего его установка будет невозможна. Обычно обращают внимание при приобретении кран-буксы и на производителя данных устройств. От этого зачастую зависит и качество механизма, и общий срок его эксплуатации.

Если же при покупке кран-буксы возникли затруднения с определением вида устройства, установленного в системе, и неизвестно, что именно стоит в смесителе – приспособление керамического типа или с червячным механизмом, то это легко узнать с помощью количества поворотов вентиля для открывания или отключения подачи воды. Если установлено устройство червячного типа, то оборотов нужно сделать 3-4, а у керамических – лишь половину оборота.

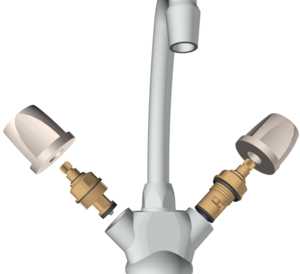

Устройство кран-буксы

Вентили бывают «под шлиц», что чаще встречается в импортных устройствах, либо «под квадрат» — это используется, в основном, для моделей отечественного производства. Также кран и вентиль (маховик) могут быть не одного стандарта. На это тоже нужно обращать внимание при покупке. Перед тем, как делать приобретение нового устройства, рекомендуется измерить кран и шток в старом по длине, а также определиться с типом и шагом резьбы под корпус смесителя.

Совет. Если с замерами и определением типа устройства возникают трудности, лучше взять с собой в магазин в качестве образца те вентиль и кран-буксу, что стояли в системе, чтобы специалист помог подобрать нужную модель приспособления.

Хоть кран-букса и довольно простой, но очень важный механизм, на который возложена функция регулировки подачи воды, ее включения и перекрывания. Это устройство отвечает за работу любого крана в квартире. Поэтому нужно правильно подбирать его к установленному в системе смесителю.

Какую кран-буксу выбрать: видео

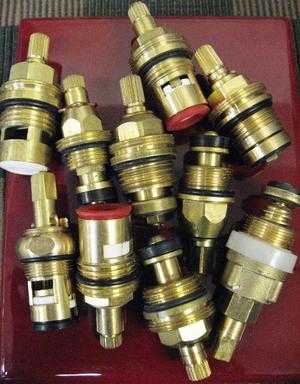

Кран-буксы: фото

sandizain.ru

Какие бывают кран буксы — червячные и керамические модели. Жми!

Кран-букса — применяемый в кранах запорный механизм. Он необходим для регулировки подачи и перекрытия воды. В смесителях с раздельными кранами при помощи механизма возможно смешивание холодной и горячей воды до требуемой температуры.

Современные модели кран-букс изготовлены из латуни или сплава цветных металлов. Они отличаются надежной эксплуатацией и простотой монтажа. Сегодня мы рассмотрим устройство кран-буксы, какие бывают ее виды и принцип ее работы.

Виды механизмов

Червячный механизм

Существует два вида кран-букс для смесителей, внешне и по размеру похожих друг на друга. Однако внутренний механизм сильно различается по конструкции:

    1. Червячная кран-букса состоит из корпуса с проходящим насквозь штоком, на которых нарезана резьба (червячный механизм). При вращении шток по резьбе движется в корпусе и перекрывает или открывает седло крана для прохождения воды. Перекрытие седла осуществляется резиновой прокладкой. В обиходе такой механизм называют резиновая кран-букса.

Механизм с керамическими вставками

  1. Керамическая кран-букса состоит из двух керамических дисков с отверстиями для прохождения воды.Подвижный диск связан со штоком и при повороте перекрывает или открывает отверстия на неподвижном диске. Чтобы открыть или перекрыть подачу воды, достаточно провернуть рукоятку крана на пол-оборота. Отсюда и пошло название кранов – полуоборотные. (О том, как отремонтировать неисправную кран-буксу, читайте здесь).

Возьмите на заметку: червячные и керамические модели взаимозаменяемы. Главное, чтобы они подошли по резьбе в корпус смесителя.

Импортные и отечественные модели

Современный производитель предлагает большой выбор кран-букс различных конструкций. Чтобы не ошибиться при покупке, необходимо иметь представление о наиболее распространенных моделях:

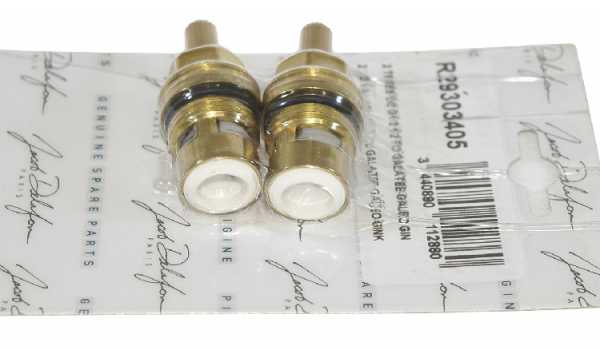

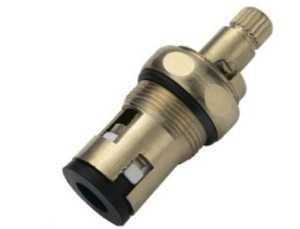

Керамическая модель импортного производства

  1. На импортной конструкции внешняя резьба для вкручивания в корпус смесителя может быть дюймовой: 1/2 или 3/8 дюйма. На краю штока нарезаны шлицы для крепления вентиля от 15 до 24 штук.
  2. В отечественной конструкции внешняя резьба для вкручивания в корпус смесителя бывает метрической, М18 с шагом в 1 мм или М22 с шагом 1,5 мм. На краю штока нарезан квадрат. Он служит посадочным местом для вентиля, который фиксируется прижимным болтом в торец штока.

Кроме основных параметров конструкции существуют и другие технические характеристики: пропускная способность, максимально выдерживаемое давление и температура воды.

Червячная модель отечественного производства

Естественно, такие показатели являются важными, но они не требуют особого внимания. Все легальные производители выпускают кран-буксы с небольшим запасом по всем параметрам, что не скажешь об изделиях «кустарного» производства.

В зависимости от назначения существует много разных смесителей: для душа, биде, ванной и т. д. Они все имеют разную конструкцию, но кран-буксы в основном установлены одинаковые. Производитель старается унифицировать свои изделия для взаимозаменяемости рабочего механизма.

Возьмите на заметку: отправляясь в магазин за покупкой новой кран-буксы, необходимо взять с собой старую. По ней специалисты определят и подберут вам необходимую модель.

Основные показатели

Достоинства и недостатки есть у каждой модели. В конструкции с червячным механизмом отметим следующие показатели:

Букса с червячным механизмом в разрезе

  1. Легко поддаются ремонту. Иногда достаточно заменить резиновую прокладку, чтобы устранить течь крана. Вырезать прокладку можно самостоятельно из любого куска резины.
  2. Из-за частого использования имеет малый срок эксплуатации. Но малая стоимость позволяет без больших затрат менять испорченную кран-буксу на новую.
  3. Для работы механизма необходимо делать много вращательных движений. По мере износа прокладки приходится с каждым разом сильнее затягивать шток, чтобы устранить течь крана. Таким действием можно сорвать резьбу в корпусе и на штоке.

В керамической конструкции выделим такие показатели:

Установка фильтра грубой очистки перед смесителем

  1. На протяжении длительного срока эксплуатации керамические пластины не изнашиваются. Плавный ход механизма не изменяется на протяжении длительной работы и не требует дополнительных усилий для вращения вентиля.
  2. В работу кран приводится от полуоборота вентиля.
  3. Керамические детали легко меняются ремкомплектом. Можно и заменить кран-буксу целиком, но ее стоимость немного выше, чем у червячной модели.
  4. Керамика чувствительна к твердым примесям в воде. Попавшая на диск песчинка царапает зеркало, и кран начинает пропускать воду.

Возьмите на заметку: продлить срок службы смесителя с керамическими кран-буксами поможет установленный перед ним фильтр.

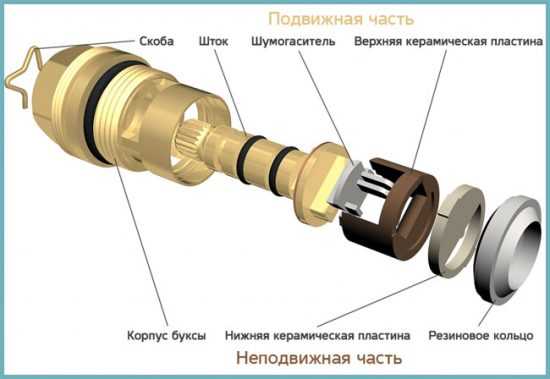

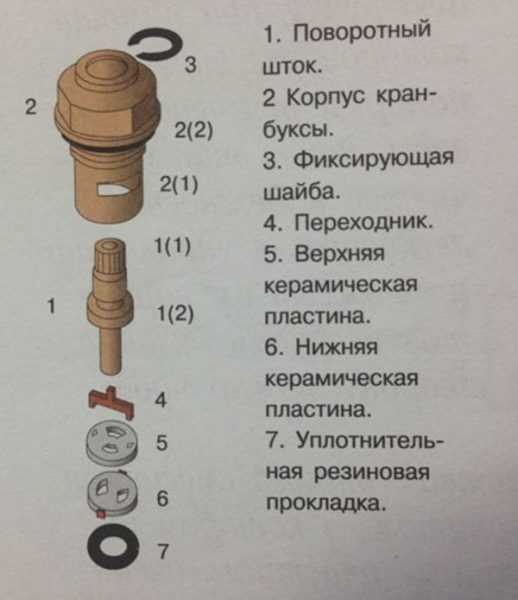

Устройство кран-буксы с керамическими дисками

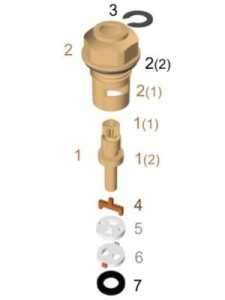

Внутренний механизм

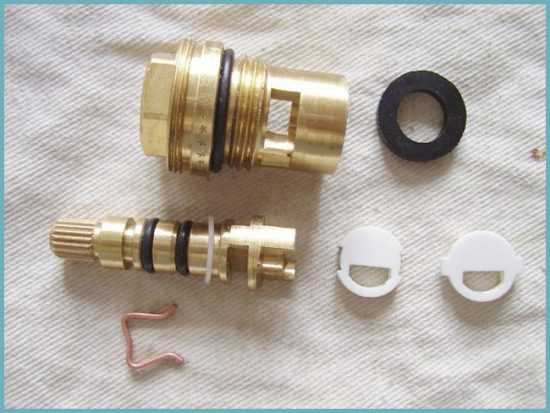

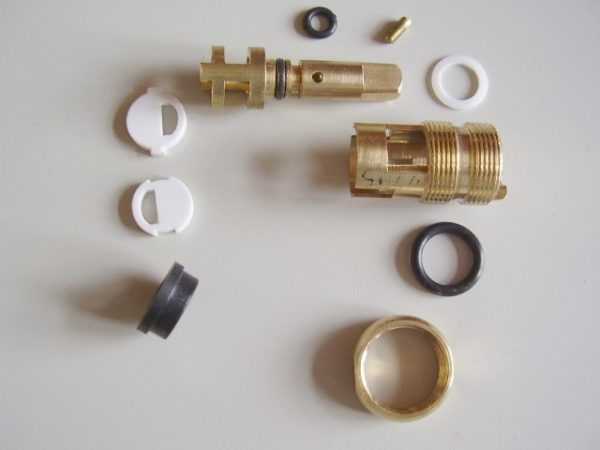

Механизм керамической модели состоит из следующих деталей:

    1. Шток имеет насечки 1(1) для вентиля, который фиксируется в торец прижимным винтом. В центре штока расположено кольцо 1(2) для его фиксации.
    2. Шлямбур (корпус кран-буксы) в верхней части выполнен шестигранником под гаечный ключ. В центре находится резьба для вкручивания в корпус смесителя. Над резьбой установлено резиновое кольцо 2(2), обеспечивающее уплотнение между корпусом смесителя и кран-буксой. Нижняя часть шлямбура снабжена двумя отверстиями 2(1) для протока воды.
    3. Шайба для закрепления штока в корпусе шлямбура.
    4. Переходник установлен на нижнем конце штока для соединения поворотного диска 5 со штоком 1. Форма переходника может отличаться в разных моделях кран-букс.

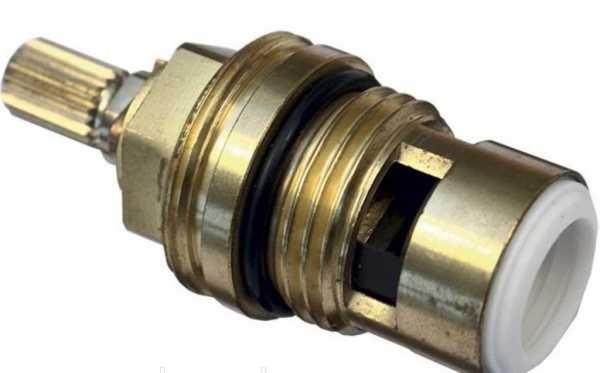

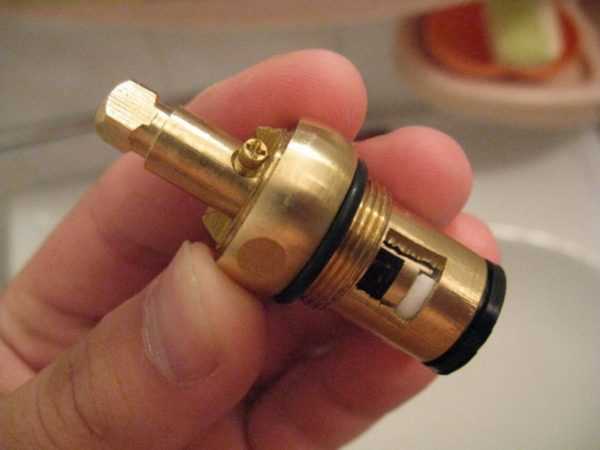

Внешний вид керамической модели

  1. Поворотный керамический диск с отверстиями для протока воды и пазами для соединения с переходником. Поворот диска рассчитан на 180о, а форма отверстий может быть разной.
  2. Неповоротный керамический диск удерживается в шлямбуре двумя выступами. На диске имеются два отверстия для протока воды, по форме зависящие от модели изделия.
  3. Уплотнительная вставка обеспечивает уплотнение между седлом смесителя и нижней части шлямбура. Плохое уплотнение создаст протекание из крана воды.

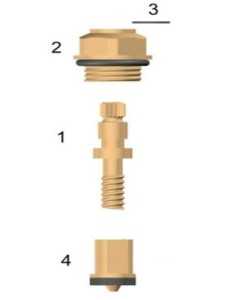

Устройство кран букса с червячным механизмом

Внутренний механизм

Механизм червячной модели выглядит немного проще и состоит из следующих деталей:

    1. Шток со шлицами в верхней части для крепления вентиля. К штоку вентиль фиксируется в торец прижимным винтом. В центре штока расположено кольцо для его фиксации в корпусе шлямбура, а под ним нарезана винтовая резьба. При проворачивании штока он не меняет своего места расположения, а двигает запорный клапан 4 с такой же резьбой внутри.
    2. Шлямбур имеет в верхней части грани под гаечный ключ. В нижней части нарезана резьба для соединения с корпусом смесителя. Уплотнение соединения на резьбе выполняет резиновое кольцо. Внутри корпуса установлен сальник со смазкой. Он предотвращает протекание воды и смазывает смазкой шток при поворотах.
    3. Шайба для фиксации штока в корпусе.

Внешний вид червячной модели

    1. Запорный клапан с наружными гранями и винтовой резьбой внутри. При повороте штока грани не дают клапану проворачиваться и удерживают его в корпусе. По винтовой резьбе клапан движется вверх и вниз. Резиновая прокладка, зафиксированная на запорном клапане, открывает или закрывает седло крана, обеспечивая проток воды.

Важным условием качественной работы смесителя является его седло. Если на седле имеются неровности и дефекты, никакая модель кран-буксы не сбережет смеситель от протекания, его придется заменить.

Как отремонтировать кран-буксу, смотрите в видео:

Вконтакте

Facebook

Twitter

Google+

Мой мир

anatomia-remonta.ru

виды и устройство керамической и червячной модели

Во всех сантехнических изделиях: кранах, смесителях и прочих, есть запорный механизм, который называется кран-букса. С его помощью производится открытие или закрытие подачи воды, регулировка напора струи, а также смешивание горячей и холодной воды. Буксы соединяются с рукоятками, барашками и другими частями сантехнических изделий, с помощью которых проводится воздействия от руки на кран-буксу. Эту деталь изготавливают из цветных металлов (чаще из латуни), не коррозирующих с влагой, отсюда и длительный срок эксплуатации сантехприборов.

Виды кран-букс

По конструктивному наполнению кран-буксы делятся на два вида:

  1. Червячная модель. Представляет собой две части одного целого: корпус и червяк. Внутри корпуса нарезана резьба, по которой при вращении движется червячный шток. Он проходит через корпус насквозь. На конце штока располагается резиновая или паранитовая прокладка, которая при опускании штока попадает в седло смесителя, перекрывая подачу воды. Вращая шток в обратную сторону, производится открытие подачи воды. В бытовых смесителях используются резиновую прокладку, поэтому кран-буксу часто называют резиновой.
  2. Керамическая модель. В основе этой конструкции лежат два диска с отверстиями: один неподвижный, он закреплён внутри корпуса буксы, второй подвижный, зафиксированный на штоке. При повороте последнего происходит или совмещение отверстия, при этом открывается подача жидкости, или закрытие отверстий глухими плоскостями керамических дисков. Поэтому для открытия или закрытия нужно лишь повернуть шток на половину оборота. Такие краны и смесители часто называют полуоборотными.

Оба вида кран-букс для смесителей являются деталями взаимозаменяемыми, поэтому, при необходимости вместо одного можно поставить другой, но с одним условием – резьба внутри корпуса смесителя должна подходить под обе разновидности.

Ещё один момент, на который надо обратить внимание, это внешняя резьба для вкручивания. Сегодня производители предлагают широкий ассортимент букс, отличающихся друг от друга конструкцией и формой, но существуют две модели, которые отличаются друг от друга резьбой (формой и шагом).

  1. Отечественные производители делают внешнюю резьбу на штоке метрической. Это или М18 с шагом в 1 миллиметр, или М22 с шагов в 1,5 миллиметра. На верхнем конце штока нарезается квадрат, на который надевается барашек (маховик) для кручения штока вокруг своей оси и относительно корпуса кран-буксы.
  2. Зарубежные производители используют в кран-буксах дюймовую резьбу: или 1/2, или 3/8. Вместо квадрата, на конец штока наносятся продольные шлицы количеством 15-24 штук для вентиля, который сверху фиксируется винтом с шайбой.

Таким образом, отечественные кран-буксы не подойдут под зарубежные модели. Поэтому собираясь в магазин за новой деталью, возьмите с собой старую кран-буксу, вышедшую из строя.

Кроме основных параметров, есть и другие показатели (технические характеристики). Например, температура, которую выдерживает букса, давление воды, пропускная способность. Эти характеристики не являются менее важными, но при выборе детали на них практически не обращают внимания. Все известные производители предлагают детали с запасом по этим показателям.

Смесители – это не только сантехнические приборы, установленные на раковинах. Под этим названием скрываются все изделия, с помощью которых производится смешивание горячей и холодной воды. Следовательно, в душевой прибор, в биде и другие изделия устанавливаются смесители. Все они отличаются друг от друга по форме и виду, но кран-буксы у них одинаковые. Таким образом, производители делают всё, чтобы унифицировать конструкцию сантехнических приборов. Это даёт возможность избежать больших затрат, изготавливая детали разной формы и размеров. К тому же такая позиция упрощает ремонт сантехприборов.

Достоинства и недостатки червячных и керамических кран-букс

К особенностям червячных моделей относятся следующие характеристики:

  1. Ремонтопригодность. Чаще всего из строя выходит резиновая прокладка, которой перекрывается подача воды. Для того чтобы произвести ремонт изделия, нужно вывернуть прижимной винт, установить новую прокладку и закрутить винт на место. Если готовых прокладок нет, то их можно вырезать из любой резины.
  2. Небольшой эксплуатационный ресурс. Но стоит такая букса небольших денег, поэтому всё компенсируется.
  3. Для открытия воды через смеситель приходится проделывать большое количество вращательных движений. При этом изнашивается резиновое кольцо и прокладка, что приводит к протечке излива и стыка смесителя. Чем больше износ, тем сильнее приходится вкручивать шток в корпус буксы, что может привести к срыву резьбы.

В этом плане керамические кран-буксы надёжнее. Их преимущества перед червячными состоят из следующих характеристик:

  1. Вращение в пол-оборота продлевает срок службы детали.
  2. Керамические диски практически не изнашиваются.
  3. Плавный ход открытия или закрытия со временем не изменяется.
  4. Не нужно усилий, чтобы открыть или закрыть подачу воды.
  5. Керамическая букса стоит так же дёшево, как и червячная. Но в продаже есть ремкомплект, так что провести ремонт не составит труда.

Единственный минус керамической кран-буксы – чувствительность к твёрдым примесям, которые содержатся в воде. Даже маленькая песчинка поцарапает зеркало керамического диска, отчего кран (смеситель) начнёт подтекать. Поэтому, чтобы продлить срок эксплуатации кран-буксы, а, соответственно, и смесителя, перед последним следует установить фильтр, который будет задерживать все примеси из воды.

Устройство буксы

Обе модели сильно отличаются друг от друга по конструктивным особенностям.

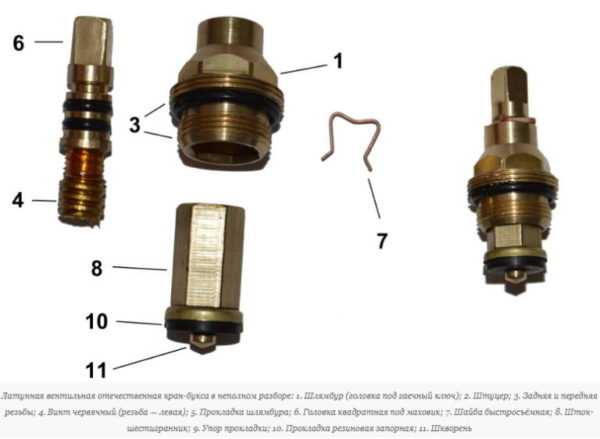

Конструкция червячной кран-буксы

Конструкция червячной кран-буксы

У червячной модели есть четыре основные детали:

  1. Шток – это стержень, состоящий из разных конструктивных частей. Сверху – квадрат, на который надевается барашек, поджимаемый винтом и шайбой. Чуть выше середины располагается кольцо, как неотъемлемая часть штока. Её предназначение – упираться в корпусе шлямбура, чтобы не опускаться ниже определённого уровня. Ниже кольца нарезана резьба.
  2. Шлямбур, он же корпус кран-буксы. В верхней части с внешней стороны на нём сделаны грани под гаечный ключ. Их используют, когда нужно выкрутить буксу из смесителя. В нижней части с внешней стороны нарезана резьба, с помощью которой шлямбур вкручивается в сантехприбор. Здесь же установлено резиновое кольцо, как уплотнительный элемент. Внутри шлямбура нарезана резьба, соответствующая резьбе на штоке. Внутри установлен сальник, обработанный смазкой. Он предотвращает прохождение воды через резьбовое соединение.
  3. Шайба, с помощью которой шток фиксируется в корпусе (шлямбуре).
  4. Запорный клапан. Внутри нарезана винтовая резьба, снаружи грани. Последние не дают клапану поворачиваться, когда вращается шток, потому что грани упираются в стенки корпуса кран-буксы. По резьбе клапан движется вверх или вниз, открывая или закрывая седло.

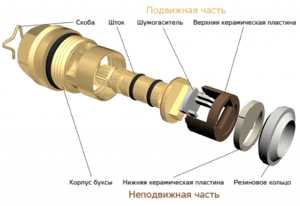

Конструкция керамической модели

Конструкция керамической кран-буксы

Керамическая разновидность по конструкции сложнее, поэтому и состоит из семи основных деталей:

  1. Шток без резьбы. Вместо квадрата, на верхнем конце сделаны шлицы для фиксации вентиля. Вентильную головку нужно прижать винтом. Есть металлическое кольцо, как и в червячной конструкции.
  2. Шлямбур в верхней части имеет грани под гаечный ключ. Есть внешняя резьба для вкручивания в смеситель, здесь же установлено резиновое кольцо. Ниже резьбы два отверстия для протока воды. Внутренней резьбы нет.
  3. Шайба для крепления штока в корпусе шлямбура.
  4. Переходник. Это специальная деталь, с помощью которой поворачивается подвижный диск. Он крепится в верхней части со штоком, а в нижней вставлен рожками в специально сделанные пазы на диске. По своей форме переходники у разных производителей отличаются друг от друга.
  5. Диск поворотный. В нём есть отверстия для протока воды и два паза для переходника. Размер отверстий и их форма могут быть разными. Внутри буксы диск может поворачиваться на 180°.
  6. Диск неповоротный керамический. По форме и размерам он такой же, как и поворотный, с теми же отверстиями для прохода воды. Только у него нет пазов под переходник, но есть два прямоугольных выступа. С их помощью он закрепляется в корпусе шлямбура, в котором сделаны специальные под них пазы.
  7. Вставка уплотнительная. Она располагается в нижней части шлямбура в его торце. С помощью резинового уплотнителя создаётся плотное примыкание к седлу смесителя.

Внимание! Седло прибора сантехники – это очень важный элемент, от которого зависит, будет или не будет течь кран (смеситель). Ровная поверхность седла – гарантия полной герметичности стыка.

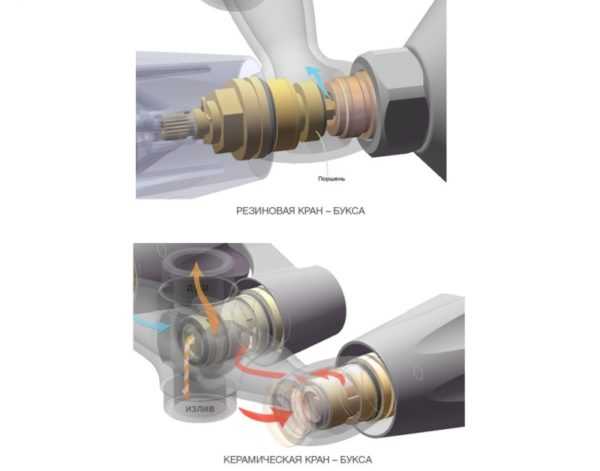

Принцип работы

Обе модели работают по принципу вращения штока. Но у червячной шток движется вверх-вниз по резьбе, открывая и закрывая подачу воды. У буксы с керамической парой он остаётся на месте, но при вращении происходит совмещение отверстий керамических дисковых пластин. При этом вращение штока неполное, а всего лишь на 180°.

Принцип работы

Таким образом, принцип работы кран-букс двух видов сильно отличается. Но в процессе эксплуатации смесителя с червячной деталью можно регулировать напор и объём потребляемой воды, постепенно открывая или закрывая подачу. С керамическим сделать это сложнее. Скорее всего, в этом виновата привычка поворачивать рычаг или барашек до конца, что приводит к максимальному открытию седла. А максимальное открытие, в свою очередь, приводит к максимальному расходу жидкости.

Ремонт кран-букс

Кран-букса стоит недорого, поэтому если смеситель начал подтекать, то самое простое – заменить буксу новой. Но если есть желание повозиться с кран-буксой и попробовать отремонтировать эту деталь, то для этого понадобится ремкомплект.

Что лучше: керамика или резина

Сравнивать резиновые и керамические кран-буксы несложно, потому что у них разная конструкция подачи воды. В основе первой лежит резиновая прокладка, которая прижимается к седлу смесителя, а поэтому чистота поверхности седла является основным качественным показателем сантехнического прибора. Если чистота невысокого качества, то и смеситель начнёт подтекать быстрее. И даже установка новой прокладки не решит проблему окончательно. Выход один – полностью заменить смеситель или провести непростую работу по зачистке седла с помощью шарошки.

В керамической буксе чаще всего выходят из строя диски. Хотя, если сравнивать их долгосрочную работу с резиновой прокладкой, то по времени она почти в десять раз эффективнее. И если резину приходится менять один раз в два года, то диски, если вода в водопроводной сети чистая, прослужат весь срок вместе со смесителем. Детали такого типа являются новыми, они появились относительно недавно, так что они гарантированно отработают дольше, чем прокладки из резины. К тому же, работая в половину оборота, сокращается время истирания керамики.

Оба варианта кран-букс работают до сих пор, у каждого свои плюсы и минусы. Поэтому приобретая один из них, надо обязательно учитывать критерии эксплуатации и технические характеристики сантехдетали.

Загрузка...

interierkuhni.ru

виды, размеры, особенности устройства и покупки

Водопровод в любом помещении — сложная система, имеющая свои особенности. Наиболее известной ее частью является смеситель. За подачу и перекрытие воды отвечает его элемент кран букса (вентильная головка). Нормальная эксплуатация зависит от качества и состояния этой составной части. Для того, чтобы подобрать подходящую кран буксу и правильно ее установить на смеситель, необходимо знать ее разновидности и их особенности.

Основные виды и размеры

Что такое кран букса? На вид вентильные головки очень похожи одна на другую. Однако внутреннее устройство и характеристики их могут отличаться. В зависимости от конструкции выделяют два главных вида:

  1. Червячная кран букса фото — более старого образца, широко применявшаяся в советское время. Внутри находится прокладка из резины, предназначенная для перекрывания воды. Из-за этой особенности ее еще называют резиновой кран буксой.
  2. Кран букса керамическая — имеет в конструкции два диска, выполненных из этого материала. Один из них неподвижен, другой при повороте ручки крана смесителя перекрывает отверстие между ними.

В продаже можно встретить большое количество вентильных головок обоих видов. Они способны отличаться по следующим признакам:

  1. Отличии вентильных головок:

Конструкция червячных вентильных головок для смесителя

Устройство кран буксы для смесителя обоих типов отличается простотой. В червячных при повороте ручки крана в движение приводится шток. Он выдвигается и прижимает либо отпускает резиновую прокладку. Та, в свою очередь, перекрывает либо открывает седло клапана смесителя, а с ним — и подачу воды.

Прокладки выполняются из различных видов резины. От этого зависит их надежность, срок работы. Износ прокладки можно определить по характерному звуку в трубах во время подачи воды.

Кран букса

К основным минусам кран буксы резиновой относятся:

К очевидным преимуществам подобных изделий относятся:

Устройство керамических вентильных головок для смесителя

Как видно из названия, керамическая букса для смесителя имеет в конструкции детали из керамики. Из такого материала выполнены лишь диски или вставки, которые перекрывают ток воды либо открывают подачу. Обладают следующими недостатками:

  1. Требовательны к качеству воды. Если ее состав — неподходящий, быстрее могут выйти из строя, чем кран буксы червячные. Поломка возможна, например, при наличии в воде песка или других примесей. Для предотвращения этого и улучшения качества воды можно дополнительно установить специальный фильтр, очищающий ее.
  2. Стоят немного дороже, чем червячные.

Однако, несмотря на существующие минусы, кран букса керамическая все же является изделием нового поколения. Это говорит о том, что оно обладает и преимуществами:

Выбор подходящей вентильной головки

Кран букса виды размеры и другие характеристики отличаются многообразием. Человеку, недостаточно разбирающемуся в сантехнике, трудно не запутаться в большом ассортименте вентильных головок, предлагаемых продавцами. Первое и самое простое, что можно посоветовать, это прийти со старой деталью.

Червячные и керамические кран буксы мало отличаются по цене, поэтому главное, на что стоит обращать внимание, это их функциональные особенности. Лучше выбрать именно то, что лучше подходит для конкретного случая, а не то, что дешевле.

При замене стоит учитывать:

При подборе такой же буксы для смесителя стоит посмотреть производителя. От этого завит качество и ожидаемый срок службы изделия. Однако самое существенное условие — размер. Очевидно, что при несоблюдении габаритов установка будет попросту невозможна.

Конечно, важно знать, какой тип кран буксы стоял в смесителе. Если остались сомнения, то можно провести небольшой эксперимент. Для полного перекрывания воды (открытия) при керамической вентильной головке достаточно всего половины оборота, тогда как при червячной — 3–4. Хотя для удобства вполне можно заменить старую червячную на новую керамическую. Однако это возможно не всегда, а только при совпадении размеров.

Стоит учитывать и тип присоединяемого маховика (ручки). Они бывают двух видов:

В некоторых случаях кран букса с маховиком могут быть разных стандартов. При совершении покупки это также нужно знать. Перед отправкой в магазин следует обязательно совершить еще несколько действий:

Если все же возникли сложности с измерениями, можно действовать по проверенной схеме: взять с собой вентильную головку, ручку либо весь смеситель (разобранный).

Купленную подходящую деталь обычно не составляет труда установить на место. Для замены или ремонта достаточно ознакомиться с одной из инструкций, представленных в сети, советами знакомых или продавца. Хотя конструкция проста и все часто бывает понятно на интуитивном уровне. Главное, не забывать о технике безопасности.

remontoni.guru

кран-букса, определение, виды и замена

Современные инженерные системы подачи горячего водоснабжения в помещения, жилые или служебные, сложно вообразить без смесителей. Обычный кухонный кран имеет смеситель, его назначение регулировать температурный режим подаваемой воды для хозяйственных нужд.

Ванная комната всегда оборудуется сантехническими устройствами, в которые входит смеситель. Это не простое устройство, от него зависит комфорт принятия ванны, а также экономия воды. Правильный вентиль, это запирающий элемент, который не позволяет через кран протекать воде, что экономит затраты на водопотребление.

Что такое крановая букса, определение

Кран-букса – это запирающий элемент, с помощью которого проводится регулированная подача воды в кране (на кухне или ванной комнате). В быту работу смесителя и этого элемента можно наблюдать ежедневно. Крановый вентиль бывает:

  1. Керамическим изделием, угол поворота штока до появления воды от закрытия до половины оборота.
  2. Червячным устройством, которое необходимо повернуть шток на 1 – 2 витка, для подачи воды.

Каждый смеситель в квартире имеет два сердечника, два вентиля, соответственно для холодной и горячей воды в кране. Червячные крановые устройства имеют резиновые прокладки. В качестве прокладки керамические изделия используют материал металлокерамику, этим обеспечивается надежное запирание воды без эластичного уплотнителя.

Современный смеситель реализуется в двух видах: с резиновой манжетой или керамической вставкой.

Как работает керамическая и червячная крановая букса

Понять работу червячной буксы с резиновой прокладкой очень просто весь принцип запирания воды основывается на плотности прилегания прокладки к седлу крана, этим достигается прекращение ее подачи.

Регулировка водного напора в кране проводится при помощи маховика, поворачивая его на один или более оборотов. Часто причиной неэффективного применения этого вида изделия, служит быстро изнашивающаяся прокладка из резины.

Керамический элемент (пластина) в смесителях этого вида является главным. Через отверстия в них, которые симметрично расположены и равной формы, подается вода в кран. Одна пластина устанавливается в буксе, а другая на маховик штока.

Совмещая керамические пластины поворотом маховика, достигается полное или частичное совмещение отверстий, по этому принципу регулируется напор подачи воды. Смеситель с керамическими буксами имеет два вида моделей:

Керамическое устройство имеет квадратное сечение штока, фиксируется винтом в посадочном месте. Для замены этого вида приборов необходимо учитывать высоту, на которую устанавливается ручка крана и размер места посадки. Желательно замену выбирать по имеющемуся образцу.

Достоинства и недостатки, керамические и червячные буксы

Каждое изделие имеет свои преимущества и недостатки. Рассмотрим минусы червячной буксы, в которой установлена резиновая прокладка:

  1. Частая смена прокладок по причине износа.
  2. Для подачи воды необходимо кран откручивать на несколько оборотов.
  3. В процессе эксплуатации возникает необходимость сильного закручивания вентиля.
  4. Возможность появления постороннего шума, когда резиновая прокладка входит в резонанс, разрушается вся система подачи воды.

Преимущества этого запорного изделия заключаются в низкой стоимости, доступности населению. Ремонт можно провести заменой одной прокладки. Резиновую прокладку можно изготовить самостоятельно.

Недостатки керамической буксы:

Достоинством керамической буксы является длительность безаварийной работы.

Устройство керамической крановой буксы

Рассмотрим, из чего состоит букс керамический, его элементы:

  1. Корпус буксы.
  2. Шток для поворота ручки.
  3. Фиксирующая шайба.
  4. Специальный переходник.
  5. Верхняя керамическая пластина.
  6. Нижняя керамическая пластина.
  7. Прокладка эластичная, резиновая, для уплотнения.

Корпус вкручивается в смеситель. Его конструкция выполнена таким образом, что внизу имеются отверстия для воды.

Шток для поворота ручки, на него надевается маховик. Он имеет вверху крепежный винт, в средней части штока имеется расширительное кольцо, которое фиксирует его. При помощи переходника, расположенного внизу штока, происходит его фиксация с керамической пластиной. После установки штока, устанавливается фиксирующая шайба.

С помощью специального переходника происходит жесткая фиксация поворотного штока и верхней керамической пластины в кране. Переходник может иметь разные формы, это зависит от модели изделия. В кране с керамическим смесителем за счет верхней и нижней пластины шток вращается свободно.

Прокладка резиновая необходима для тесного примыкания буксы к седловине крана.

Самостоятельная замена керамических букс

Самостоятельно заменить букс крановый можно, но необходимо помнить, когда выбор происходит в магазине, что они бывают разные.

Российские крановые элементы (буксы) отличаются от импортных изделий квадратной формой маховика и наличием винта для фиксации. Иностранного производства крановые устройства выбираются по количеству шлицов и длине под ручку, важно правильно выбрать диаметр резьбового соединения.

Наиболее часто используются и встречаются в быту вентиля, имеющие полудюймовую резьбу. Рекомендуется выбирать их по имеющемуся образцу, который можно снять дома.

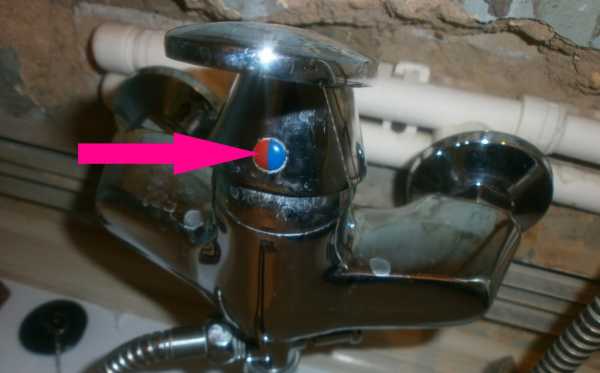

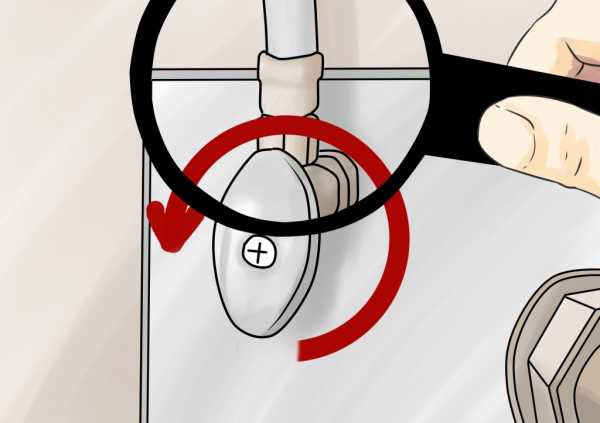

Для замены керамических вентилей нужны будут пассатижи, которыми снимаем верхний колпачок. Далее, надо выкрутить фиксирующий винт под ним и вытащить его. Необходимо провести очистку крепления от мусора. Снимаем всю фурнитуру крана, освобождаем путь к буксе. Выкручиваем крановую буксу и проводим очистку внутренней резьбы смесителя. Делаем примерку новой буксы.

Керамический вентиль, выбранный по образцу, легко монтируется на освободившееся место в противоположном порядке действий в смесителе. Фиксация креплений проводится контрольной гайкой.

Важно! Надо помнить, что смеситель всегда можно отремонтировать, если неисправен вентиль. Керамическая букса должна быть установлена так, чтобы торец ее плотно прижимался к седлу крана.

Характеристика керамической крановой буксы

Факторы, которые создают характеристику керамического изделия:

Первые симптомы неисправностей крановой буксы

Рассмотрим некоторые первые симптомы неисправностей крановой буксы:

stoki.guru

Кран букса. Особенности и принцип работы. Разновидности кран буксы

Не каждый новичок в сантехнике знает, что такое устройство, как кран-букса, является разновидностью запорного механизма системы водопровода в квартире. К сожалению, всё рано или поздно выходит из строя. И если при полном закрытии вентиля вода продолжает течь, тогда требуется замена именно кран букса. Раньше подобные элементы оснащались резиновыми вставками, имеющими довольно ограниченный срок службы. На этом фоне выгодно отличается керамическая кран-букса.

Кран букса — это запорный механизм, которым оснащаются смесители и некоторые типы вентилей

Особенности и принцип работы

Прежде всего, следует сказать, что такие детали имеют определённые размеры и стандарты. При этом типовая конструкция  кран-буксы из керамики позволяет монтировать ее даже на смесители, в которых переключение воды с горячей на холодную и наоборот выполнялось ранее аналогичными элементами, но с резинками. Однако этот подход требует тщательного подбора конкретной модели.

Керамический запорный кран букса обладает следующими особенностями:

Керамическая кран букса — это современный тип подобных деталей, который не требует установки резиновых прокладок

Совет! При замене кран буксы этого типа на рынок лучше прийти с демонтированной деталью, чтобы продавец смог выбрать наиболее подходящую модель. Из-за того, что такие конструкции со временем дорабатываются и модернизируются, поиски точно такого же изделия могут быть безуспешными.

Основным элементом керамического крана буксы 1/2 дюйма является каркас. На нём крепятся две пластины с отверстиями. Устанавливают их в специальные пазы. Вполне естественно, что в качестве сырья для изготовления пластин используются керамические материалы. Когда вентиль поворачивается, происходит смещение подвижной части кран буксы, в результате чего отверстия либо совмещаются, открываясь, либо, наоборот, сдвигаются, закрываясь.

Обратите внимание на то, что керамический запорный кран букса ¾ дюйма имеет обычно более крупные зазоры, однако на рынке присутствуют модели со строго определённым диаметром, благодаря которым можно создавать конкретный поток.

Разновидности

Было бы несправедливо обойти вниманием факт наличия на рынке других видов кран буксы.

1. Кран букса запорная червячная. Это своего рода «классика жанра». Своему названию такая букса для крана обязана специальному валу поворотного штока. Снаружи на корпус нанесена резьба для подсоединения к смесителю и на нём же имеются грани под определённого размера гаечный ключ.

Червячная кран букса применялась в качестве запорного механизма не одно десятилетие, но она имеет массу недостатков

Расположенные внутри шлямбуры бывают следующих видов:

В изделиях с червячной крановой буксой первого варианта исполнения ручки вентиля вращаются относительно смесителя в одной плоскости. Шток крепится к шлямбуру подвижно посредством шайбы или специальной скобы. Внутренние поверхности штока оснащены специальными уплотнительными кольцами, сальниками, препятствующими протечке сквозь соединение воды.

На защитной обечайке имеется закреплённая винтом запорная прокладка. Вся эта конструкция крепится неподвижно непосредственно к штоку или к клапану. Снаружи запорная деталь оборудована головкой со шлицевым или квадратным сечением и отверстием, внутри которого нарезана резьба для крепёжного болта.

2. Шаровая букса. Простота конструкции – вот отличительная особенность буксы для крана данного типа. Здесь роль запорного элемента играет обыкновенный металлический шар со сквозным отверстием. Как такая деталь работает интуитивно понятно: для перекрытия воды достаточно повернуть её на четверть оборота.

Кран букса для душа имеет такое же строение, как и в обычном кране, и заменить ее несложно

Как заменить кран буксу для переключения душа

Приняв решение заменить старый запорный элемент на новый, необходимо помнить, что кран букса это такая деталь, которая для разных моделей смесителей имеет свои конструктивные особенности.

Полезно знать! На смесителях, собранных на территории нашей страны, используется кран букса запорная с маховиком квадратной формы. Зарубежные изделия отличаются соединением под ручку и длиной.

Другой отличительной характеристикой данных изделий является диаметр резьбы. В случае необходимости замены запорной детали с сечением в полдюйма при поиске новой проблемы не возникнут. Найти кран буксу с маховиком и с резьбой три четверти дюйма намного сложнее: во многих магазинах она просто отсутствует в продаже.

После приобретения нужной детали, прежде чем приступать к её установке, необходимо перекрыть оба вида водоснабжения — холодное и горячее. Для выполнения работ у вас под рукой должен иметься следующий простейший инструмент:

Замена в ванной кран букса предполагает выполнение следующих мероприятий:

При замене кран буксы важно обращать внимание на ее размер и диаметр посадочного отверстия в смесителе

Взаимозаменяемость кран букс

Очень часто встаёт вопрос целесообразности замены постоянно подтекающей кран буксы червячного типа на буксу для крана керамическую. Найти ответ на него не так-то просто. В этом контексте немаловажно знать, требуется ли установка нового крана, или достаточна лишь замена вышедшего из строя кран букса. При подборе ориентиром является диаметр посадочного отверстия. То есть в данном случае речь идёт о размерах кран буксы, которыми характеризуется ее часть, закручивающаяся в смесительный прибор.

Важно! Размеры должны совпадать с диаметром гнезда.

Также нужно изучить, как устроена часть под маховик. В деталях от зарубежных компаний решающее значение имеет количество насечек. А вот кран букса запорная для смесителя от отечественных производителей имеет эту часть, выполненную в виде четырёхгранника. Вывод очевиден. Если устанавливается новый керамический импортный кран букса, заменить нужно будет и сам маховик.

Если же рассматривать такой показатель, как длина, то здесь всё гораздо проще. У многих подобных деталей его значения идентичны. Таким образом, замена керамического кран букса не сопряжена со сложностями.

Возможные неисправности керамических кран букс в смесителях для душа и их устранение

К основным видам неисправностей запорных элементов данного типа можно отнести:

Чтобы определить, какая именно часть кран буксы вышла из строя, нужно разобрать ее

В этих случаях вы можете попытаться выполнить ремонт вышедшего из строя кран букса и сэкономить на покупке нового. Но сначала его нужно разобрать. Для этого:

Затем тщательно изучите всё. Если повредились пластины, замените их и соберите буксовый элемент.

Достав из корпуса шток, обратите внимание на плоское колечко. Эта шайба со временем истирается, из-за чего шток поднимается выше. По этой причине должное сжатие между пластинами не обеспечивается, и появляются протечки воды. Устранить их можно двумя способами:

В случае износа уплотнительных колец на штоке вода может проникать через корпус. В душевых смесителях это бывает редко, но случается. Для устранения такой неисправности просто замените эти колечки новыми. Если их в данный момент нет, аккуратно вытащите кольцо из паза, намотайте совсем немного ФУМ-ленты и поставьте на место. При правильном подходе такой метод обеспечения герметичности демонстрирует высокие результаты. И ещё один плюс – это экономия. Ведь новый керамический запорный кран букса обойдётся дороже.

trubamaster.ru


Смотрите также
