Большинство схем смесителей выполнено с фильтрами, выделяющими полезную составляющую (ЗЧ, ПЧ1 или ПЧ2) сигнала.
На рис. 2.6 приведена схема смесителя на встречно-параллельных диодах, предложенная автором многих популярных конструкций приемников прямого преобразования В. Т. Поляковым. Целесообразность применения этой схемы в приемниках прямого преобразования (рис. 2.1) определяется прежде всего хорошим подавлением излучения через антенну на частоте принимаемого сигнала — здесь от гетеродина должно поступать напряжение с частотой, равной половине частоты принимаемого сигнала. Контур L1C2C3 имеет на этой частоте очень низкое сопротивление и существенно ослабляет сигнал гетеродина на сигнальном входе рассматриваемой схемы. В качестве контура L1C2C3 в приемнике без УРЧ можно использовать входной контур от УРЧ рис. 2.5 (табл. 2.2). Для повышения чувствительности приемника перед смесителем (рис. 2.6) можно использовать УРЧ (рис. 2.5). При этом для связи смесителя с выходным контуром УРЧ надо на катушках L2 (рис. 2.5) намотать проводом ПЭШО 0,24 катушки связи с числом витков, равным числу витков L2, указанному в табл. 2.2. Витки катушки связи распределяются по всей длине L2. Катушка связи включается вместо L1 (рис. 2.6), при этом конденсаторы С2 и СЗ из этой схемы исключаются. Катушка L2 — дроссель высокой частоты, в качестве которого удобно использовать стандартный дроссель на карбонильном Д-0,1 — 470 мкГн или ферритовом цилиндрическом магнитопроводе ДМ-0,1 — 500 мкГн. Элементы С5, L3, С6 образуют фильтр с полосой пропускания 3 кГц. Катушка L3 наматывается на тороидальном ферритовом магнитопроводе 16 X 8 X 4 мм марки 2000НМ (провод ПЭШО 0,15, 260 витков).
Смеситель на встречно-параллельных диодах при оптимальном напряжении гетеродина (1...1.5В для указанных на рис. 2.6 диодах смесителя) имеет коэффициент передачи по напряжению около 0,3. Так как устройство (рис. 2.6) имеет коэффициент передачи входного контура около 3, общее усиление от сигнального входа до выхода ЗЧ равно примерно 1. При использовании перед смесителем (рис. 2.6) УРЧ (рис. 2.5) усиление or антенного входа до выхода ЗЧ будет около 15.
На рис. 2.7 приведена схема смесителя, которая рекомендуется для использования в супергетеродинном приемнике с одним преобразованием частоты, не имеющем УРЧ. Между антенной и сигнальным входом этого смесителя можно включить входную цепь, выполненную по схеме рис. 2.4. В этом случае удается получить чувствительность приемника от 0,5 мкВ на диапазоне 10 м до 10 мкВ на диапазоне 160 м при реальной избирательности, ограничиваемой линейностью смесителя по входному сигналу, около 100 дБ. Высокие характеристики описываемого смесителя достигнуты благодаря использованию в нем малошу-мящих мощных СВЧ полевых транзисторов, включенных по балансной схеме, обеспечивающей повышение линейности и подавление шумов гетеродина. Нагрузкой смесителя является высококачественный монолитный кварцевый фильтр, выпускаемый отечественной промышленностью для радиолюбителей. Этот фильтр входит в состав набора «Кварц-35». Кроме фильтра ФПЧЗПЧ-410 на рабочую частоту, близкую к частоте 8815 кГц (конкретное значение указывается в паспорте), в набор входят еще два кварцевых резонатора на рабочую частоту фильтра, которые нужны для 2-го гетеродина приемника, и генератора сигналов CW при использовании фильтра в передатчике или трансивере (2-й резонатор).
Дроссель L1 —высокочастотный типа Д-0,1 — 200 мкГн (можно применить дроссель с индуктивностью от 100 до 500 мкГн). Напряжение гетеродина для рассматриваемого смесителя — около 3 В.
Коэффициент передачи смесителя (рис. 2.7) от сигнального входа до выхода фильтра, нагруженного на согласованную нагрузку (емкость конденсатора, параллельного резистору R9, должна быть не более 10 пФ), равен примерно 3.
Схема смесителя, который можно рекомендовать для использования в качестве 1-го смесителя супергетеродинного приемника с двойным преобразованием частоты, приведена на рис. 2.8. В качестве активного элемента в этой схеме использован один полевой транзистор. С таким смесителем может быть реализована реальная избирательность приемника около 80 дБ. Смеситель имеет высокое входное сопротивление по сигнальному входу, и при его применении без УРЧ с входной цепью (рис. 2.4) истоковый повторитель в последней не нужен. При работе без УРЧ этот смеситель позволяет получить чувствительность приемника до 1 мкВ, а при использовании УРЧ (рис. 2.5) - до 0,2 мкВ. Напряжение гетеродина, подаваемое на исток VT1, должно быть в пределах 2...3 В.
Нагрузкой смесителя (рис. 2.8) является узкополосный двухконтурный LC фильтр, настроенный на частоту 5,5 МГц. При приведенных ниже данных катушек фильтра ПЧ1 его полоса пропускания около 20 кГц, коэффициент передачи смесителя от сигнального входа до выхода фильтра ПЧ1 около 3.
Катушки фильтра ПЧ1 намотаны на тороидальных ферритовых магнитопроводах марки М20ВЧ. Перед намоткой магнитопровод 2 раза покрывают слоем клея БФ-6, так как острые его края могут повредить изоляцию провода обмотки. Намотка выполняется проводом ПЭВ-2 0,59, витки располагаются равномерно в секторе 300°; число витков 4 + 8, считая от «холодных» концов катушек (у L1 это конец, соединенный с С5, у L2 — соединенный с корпусом).
Для 2-го смесителя супергетеродинного приемника с двойным преобразованием частоты может быть рекомендована схема рис. 2.9. Смеситель в этой схеме выполнен на двухзатвор-ном полевом транзисторе. Напряжение сигнала подается на 1-й затвор, а напряжение гетеродина 2...3 В — на 2-й затвор. При этом общий коэффициент передачи от сигнального входа до выхода переключаемых фильтров — около 3. Можно поменять функции затворов. Тогда на 1-й затвор VT1 надо подать напряжение гетеродина 0,7...1 В, общий коэффициент передачи схемы уменьшится до 1, но линейность смесителя несколько возрастет, и он будет хорошо сочетаться с 1-м смесителем и фильтром ПЧ1, выполненными по схеме рис. 2.8.
В рассматриваемой схеме применена коммутация электромеханических фильтров ПЧ2 с помощью электронных коммутаторов на ключах с изолированными затворами. Эта схема очень удобна, так как управляющая переключением фильтров плата переключателя SA1 может быть удалена на любое расстояние от самих коммутируемых фильтров. Дополнительного затухания электронные ключи не вносят (сопротивление открытого канала ключа единицы сотен ом, а сопротивление фильтров 10 кОм), развязка между отключенным и включенным фильтрами — более 80 дБ.
В качестве схемы последнего смесителя приемника дана схема рис. 2.10, на которой изображен балансный диодный 3-й смеситель супергетеродинного приемника с двойным преобразованием частоты (смесительный детектор). Эта схема может быть использована и в приемнике с одним преобразованием частоты, однако из-за недостатка усиления по ПЧ1 такого приемника низкий коэффициент передачи устройства, выполненного по схеме рис. 2.10 (около 0,2), является в этом случае существенным ее недостатком. Балансировка устройства (рис. 2.10) обеспечивает практически полное подавление приема AM сигналов и производится последовательно с помощью элементов R4 и СЗ, причем может потребоваться не только уменьшить емкость конденсатора С4 до нуля, но и переключить этот конденсатор параллельно СЗ. Для нормальной работы смесителя (рис. 2.10) при входных сигналах уровнем до 0,3 В надо подать через конденсаторы С6 и С7 два противофазных напряжения гетеродина по 2,5... 3 В (напряжение между двумя входами для подключения гетеродина 5...6 В). Для приемника с одним преобразованием частоты может быть рекомендован 2-й смеситель (смесительный детектор), выполненный по схеме рис. 2.11. Коэффициент передачи этого детектора при напряжении второго гетеродина 1,5...2 В равен примерно 5.
www.radiouniverse.ru
Посоветуйте, по возможности из личного опыта, какую-нибудь удачную, на ваш взгляд, схемотехнику смесителя для вещательного супергетеродина.Уточню, что интересуют не рекомендации конкретных типов транзисторов или МС, а именно схемотехника, оставившая когда-либо хорошие впечатления у собиравшего. Например, "двойной балансный перемножитель", а не "К174ПС1".Смеситель должен быть усиливающим, и, по возможности, экономичным, т.к. предполагается использование в батарейном приемнике.
В АМ вещательных диапазонах так много всякой грязи, что определяющим тут будет динамический диапазон смесителя. Из опыта разработки приемников на любительские диапазоны, лучшим, наверное, будет диодный двойной балансный смеситель мостового типа. Но для него нужен довольно мощный буферированный гетеродин, поэтому с экономичностью здесь плоховато. Более экономичными наверное будут смесители на полевиках пассивного типа. Их много. И одиночные, и баллансные, и двойные баллансные, разной степени сложности изготовления и настройки. Понятно, что чем сложнее, тем лучше. Как всегда это компромисс, и тут уж вам самим решать.
AR®: Смеситель должен быть усиливающим Ну это ваше желание достаточно спорно. Тут подход такой. Коэффициент усиления приемника до основного фильтра должен быть минимальным, но достаточным для обеспечения необходимой чувствительности. Желание повысить чувствительность путем увеличения коэфициента передачи до фильтра основной селекции, подчас может привести к уменьшению динамического диапазона сверху, а это важно в условиях "загаженности" современного эфира. Все-таки пассивные смесители, наверное, более предпочтительны.
А вобще-то тут сложно что-либо советовать, т. к. определяющим фактором для разработчика часто является простота реализации в ущерб качественным показателям. Редко бывает так, чтобы просто и хорошо. Это смахивает на идеал. А идеалов, как вы сами понимаете, не бывает. Вы сами должны делать этот выбор осознано, проштудировав многообразие различных схемных решений, опираясь на знание общих подходов к этому делу. Выбор, это всегда самое сложное. Советы тут надо рассматривать не как руководство к действию, а как средство пополнения вашей информационной базы, из которой потом сформируется ваша собственная концепция построения. Это нормальный ход. Все попытки выбрать частное решение не вникая в общую формулировку задачи, будут не чем иным, как слепым копированием чужих схем. Ну а субъектов для копирования более чем предостаточно.
А что скажете про дифференциальный каскад, на базы транзисторов которого подается сигнал, а в эмиттерной цепи стоит 3-й транзистор, на базу которого подается напряжение гетеродина?
А что нужно сказать? Или. Что бы вы хотели, чтобы вам сказали?
Если сигнал ПЧ будете снимать дифференциально, будет дополнительное подавление гетеродина в выходном сигнале. Если сигнал будете подавать дифференциально, просачивание гетеродина на вход будет ослаблено. Если подавать и снимать сигналы недифференциально, подавлений не будет.Обычный "рядовой" смеситель, схемотехника которого часто использовалась раньше в составе интегральных микросхем. Несколько лучшие параметры по всяческим подавлениям будут у четырехквадрантного смесителя, которые используются в современных ИС. Там можно использовать и небалансное включение.Делать такие смесители на дискрете не имеет смысла. Проще применить соответствующую ИС.
Что касается нелинейности и динамического диапазона, такой смеситель ничуть не лучше одиночного транзистора (ну может чуть-чуть, за счет использования дифференциального входа). Наверное, обсуждать более тонкие параметры, такие, как входные - выходные импедансы, оптимальный режим работы транзисторов, оптимальный уровень гетеродина и т. д. не имеет смысла? В соответствующих книгах о таком типе смесителей много написано и разжевано. Что бы вы хотели прояснить для себя по этой схеме? Я же говорил, выбор по бинарнуму критерию: "хорошо" - "плохо" невозможен!
Если вх.сигнал подается на базу одного из тр-ров диф. пары через конденсатор, а база второго тр-ра пары заземлена (также через конденсатор), это можно считать дифференциальной подачей вх. сигнала?
Нет. С точки зрения входного сигнала такое включение вырождается в каскод ОК - ОБ, если нагрузка недифференциальна и включена в цепь ОБ. Что конечно же, с точки зрения линейности несколько лучше, чем одиночный ОЭ, но принципиального значения не имеет. Подавления паразитных каналов приема на четных гармониках, в отличии от дифференциальной схемы вы здесь также не получите. В случае четырехквадрантного смесителя такое включение будет давать преимущество по сравнению с обычным дифкаскадом по степени подавления паразитных каналов приема. По динамике - один хрен.
Может лучше тогда взять двухзатворный полевик, и не мучаться?
AR®: Посоветуйте, по возможности из личного опыта, какую-нибудь удачную, на ваш взгляд, схемотехнику смесителя для вещательного супергетеродина.Так диапазон(ы) уточнить надо... а то ведь советы пальцем в небо...Для ДВ одна схемотехника. Для СВ и начала КВ другая... а для 13м. (21МГц )уже третья...И антенна какая, и условия.Городские застройки или домик в деревне?..
AR®: Может лучше тогда взять двухзатворный полевик, и не мучаться?Вы опять в поиске идеала? Что вам толку от того, что кто-то скажет, да, берите двухзатворник. Вы возьмете, а потом окажется, что чем-то, что вы ставите по приоритету на первое место, он вас не устраивает. Может у вас питание 1,5В, или вы хотите иметь очень хорошую помехоустойчивость.
И вобще, вопрос выбора смесителя нельзя рассматривать отдельно от концепции приемника в целом. Важно ли вам подавление паразитных каналов приема, или вы их собираетесь фильтровать по входу, соответственным образом выбирая значение промежуточной частоты, количества преобразований и еще много-много чего.
Но уж если вы задаете этот вопрос, то надо думать, что параметры смесителей в составе стандартных микросхем приемников вас не устраивают? Тогда непонятен вопрос о смесителе на дифференциальной паре. С активным полевиком динамика получше будет децибел на 6 - 10. (Под динамикой я подразумеваю двухсигнальную избирательность.) Но будет хуже подавление паразитных каналов приема. Вас это устроит? Непонятно. И опять же пассивный тоже не хотите... Сумбур какой-то.
Для ДВ одна схемотехника. Для СВ и начала КВ другая... а для 13м. (21МГц )уже третья...
Планируется КВ-приемник, количество диапазонов(РВ участков) в нем будет наращиваться постепенно. Высокочастотный конец не исключается. Смеситель хочется сделать общим для всех дипазонов.
И антенна какаяДа какая там антенна... Телескоп менее метра. Или случайная "веревка".
Городские застройки или домик в деревне?..Для поездок в отпуск, так что скорее - второе.
Вы опять в поиске идеала?Это неуничтожимое состояние души
И вобще, вопрос выбора смесителя нельзя рассматривать отдельно от концепции приемника в целом.Хорошо. Вот она: несложный супергетеродин для КВ, с батарейным питанием, преимущественно для использования в "тихих" в отношении РЧ местах. По возможности с "изюминками". Первый(единственный?) смеситель должен быть усиливающим - это часть ТЗ Планируемая антенна - короткий телескоп, поэтому запас по чутью желателен, излишек всегда уберем аттенюатором.
Но уж если вы задаете этот вопрос, то надо думать, что параметры смесителей в составе стандартных микросхем приемников вас не устраивают?Я этого не говорил. Просто хочется 1)поэкспериментировать в процессе 2) оставить место для бущих экспериментов. Поэтому как-то не хочется применять МС вовсе , а собрать какой-то вариант на тр-рах.
www.pro-radio.ru
Сужение полосы пропускания ФОС

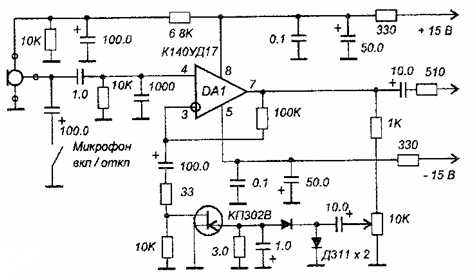

Микрофонный усилитель с АРУ
Схема резонансного усилителя на К174ПС1
Диапазон частот 0,2...200 мгц определяется выбором контура L. Коэффициент передачи не менее
20 дБ. Глубина АРУ не менее 40 дБ.

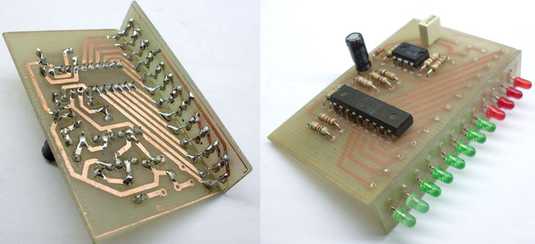

S-метр на светодиодах
Подключают S-метр на вход УНЧ, до регулятора громкости. Настройка заключается в замене резисторов R9 и R10 одним подстроечным резистором, для уточнения номиналов этого делителя.
ФНЧ для транзисторного усилителя мощности КВ радиостанции
Предлагаемый ФНЧ работает совместно с транзисторным усилителем мощности в диапазоне частот от 1,8 до 30 мгц при выходной мощности не более 200 вт.
Катушки индуктивности ФНЧ бескаркасные и намотаны виток к витку проводом ПЭВ-2 диаметром 1,2 мм на диапазоны 14; 18; 21; 24,5; 28 мгц и проводом ПЭВ-2 диаметром 1,0 мм – на остальные. Номиналы конденсаторов C1, C2, C3, не попадающие в стандартные ряды, необходимо подобрать из нескольких конденсаторов в параллельном или последовательном включении.
Конструктивно ФНЧ выполнен на трехсекционном керамическом галетном переключателе 1 типа 11П3Н в виде единого, заключенного в экранирующий корпус из немагнитного материала. Медная шина 2 является общим проводом ФНЧ и соединяется
электрически с корпусом 3, шасси радиостанции и шиной заземления. Средняя галета переключателя – опорная – для монтажа элементов фильтра. На входе и выходе ФНЧ установлены коаксиальные разьемы типа СР-50.
И.Милованов UY0YI
Переключатель диапазонов
Эмитеры транзисторов нагружают на реле переключения диапазонов

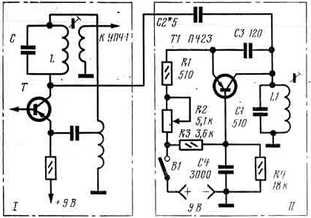

Умножитель добротности для простого приемника
Приставка, позволяющая повысить чувствительность и избирательность приемника за счет положительной обратной связи без его переделки.
Умножитель добротности представляет собой недовозбужденный генератор электрических колебаний с положительной обратной связью, величину которой можно изменять. Если режим работы генератора подобрать таким, что компенсация активных потерь в колебательном контуре будет неполной, то самовозбуждение колебаний не возникнет, однако добротность контура окажется весьма большой. При включении такого контура в резонансный усилитель приемника избирательность и чувствительность может возрасти в десятки раз. Наиболее часто Q-умножитель можно включить в усилитель промежуточной частоты. Сам Q-умножитель выполняется в виде отдельной конструкции, имеющей выводы для подключения ее к приемнику.
Ток эмиттера таранзистора, определяющий его усилительные свойства, можно плавно регулировать переменным резистором R2. Когда ток эмиттера мал, действие ПОС проявляются слабо. При постепенном увеличении тока эмиттера влияние ПОС усиливается из-за увеличения усилительных свойств транзистора и, наконец, при некотором значении обратной связи наступает возбуждение генератора.Если довести умножитель добротности до самовозбуждения, то он будет работать, как второй гетеродин; при этом полоса пропускания смесителя может доходить до 500 Гц и менее. В этом режиме на приемник возможен прием радиостанций, работающих телеграфом. Контуры LC и L1C1 должны быть настроены на промежуточную частоту.
Кварцевый генератор 500 кгц
В спортивной аппаратуре используются кварцевые генераторы на частоту 500 кгц. Но бывает так, что у радиолюбителя не оказывается нужного кварца. В этом случае выручает кварцевый генератор с последующим делением до нужной частоты. Вашему вниманию предлагается схема такого устройства на микросхеме IC 4060 (генератор и 14 разрядный счетчик)
Генератор работает на частоте кварца (широкодоступного) 8 мгц. Выходной сигнал имеет частоту 500 кГц. Фильтр нижних частот на выходе имеет частоту среза приблизительно 630 кГц и отделяет первую гармонику, в результате чего получается чистый синусоидальный сигнал. Буферный усилитель реализован на биполярном транзисторе по схеме "общий коллектор"
ГПД смесительного типа
ГПД смесительного типа разработан для трансивера с промежуточной частотой 9 мгц. Диапазон перестройки задающего генератора на транзисторе VT1-5,0…5,5 мгц. ВЧ напряжение на выходе истоковых повторителей около 2-х вольт. Равенства выходных напряжений на разных диапазонах добиваются подбором сопротивлений резисторов Rв включаемых последовательно с L2. Настройки фильтров L2-L3 производится на средину рабочего диапазона ГПД. Фильтра, как и Т1, мотаются на ферритовых кольцах ВЧ3 диаметром 10 мм.
Преобразователь частоты
Показанный на схеме смеситель обеспечивает более широкий динамический диапазон (по сравнению с активными смесителями) и очень низкий уровень шумов, который позволяет даже без предварительного УРЧ получить высокую чувствительность приемника. На выходе смесителя используется контур, настроенный на частоту ПЧ.
От предложенной в [Л.1] схемы отличается способом подачи на затворы транзисторов отрицательного, относительно истоков, напряжения смещения, необходимого для получения максимальной чувствительности. Затворы через обмотку Т1 соединены гальванически с общим минусом питания. А на истоки подается положительное напряжение смещения с подстроечного резистора R1. Таким образом затворы оказываются под отрицательным потенциалом по отношению к истокам. Такой способ подачи смещения выгоден для конструкций с общим минусом, так как не требует дополнительного отрицательного источника питания.
ВЧ трансформатор намотан на ферритовом кольце диаметром 7 мм и проницаемостью 100НН или 50ВЧ. Намотка ведется в три провода, 12 витков. Одну обмотку используют как «3», а «1» и «2» соединяют последовательно (конец одной обмотки с началом другой). Для указанных на схеме транзисторов оптимальное напряжение смещения 2,5 V (выставляется по максимуму чувствительности) и уровень напряжения гетеродина 1,5V. Транзисторы применимы КП302,303,307 c наименьшим током отсечки. Несколько лучших параметров можно достичь с транзисторами КП305.
Смеситель является реверсивным и с успехом может применяться в трансивере.
Вариант схемы с применением ЭМФ показан на Рис 2.
Литература
1. В. Поляков Б. Степанов
Смеситель гетеродинного приемника
Радио №4 1983 г
Коммутатор режимов "прием/передача"
Смеситель гетеродинного приемника
В. Беседин UA9LAQ
Статья с таким заголовком была опубликована в [1]. В ней описывался смеситель на полевых транзисторах, используемых в качестве управляемых сопротивлений. Схема смесителя, приведенная в [1, рис. 3], выполнена на подобранной паре
полевых транзисторов с n-каналом и получает смещение от источника отрицательного напряжения двухполярного блока питания. Такое питание довольно громоздко для приёмника, особенно переносного. В настоящее время большое распространение получила аппаратура с однополярным источником питания с “заземленным минусом”.

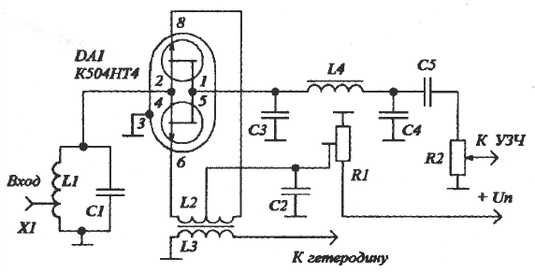

Чтобы адаптировать смеситель к современным реалиям, предлагаю заменить транзисторы V1 и V2 [1, рис. 3] на транзисторную сборку серии К504. В этом случае мы имеем идентичную пару транзисторов с р-каналом, на затворы которых через подстроечный резистор R1 подается положительное напряжение.
Проведённые автором исследования показали, что данная сборка удовлетворительно работает даже на частотах 2-метрового диапазона (144–146МГц), но приёмник с таким смесителем на УКВ несколько “туповат”. Тем не менее, автор применил данный смеситель в варианте УКВ ЧМ супергетеродинного приёмника на 145,5 МГц для местной УКВ сети TRAN [2]. Частота кварцевого гетеродина — 67,4 МГц, промежуточная частота приёмника — 10,7 МГц. Усилитель высокой частоты на транзисторе КТ399А помог добиться чувствительности приёмника в единицы микровольт.
Поскольку полевые транзисторы сборки требуют смещения для их "закрывания”, то, воспользовавшись данными из [3, 4], можно подобрать экземпляр сборки под напряжение питания приёмника. Кроме того, полевые транзисторы в сборках К504НТЗ и К504НТ4 – довольно мощные, что может положительно сказаться на динамических характеристиках приёмника.
Литература:
1. В.Т. Поляков, Б.Г. Степанов. Смеситель гетеродинного приёмника. — Радио, 1983, №4.
2. В. Беседин. Радиолюбительский “телефон". — Радио, 1990, №№10, 11.
3. Справочник по интегральным микросхемам под ред. Б.В. Тарабрина. — М.: Энергия, 1980.
4. Интегральные микросхемы. Справочник под ред. Б.В. Тарабрина. — М.: Энергоатомиздат, 1985.
Малогабаритный перестраиваемый преселектор 1,75-30 мгц от US5MSQ

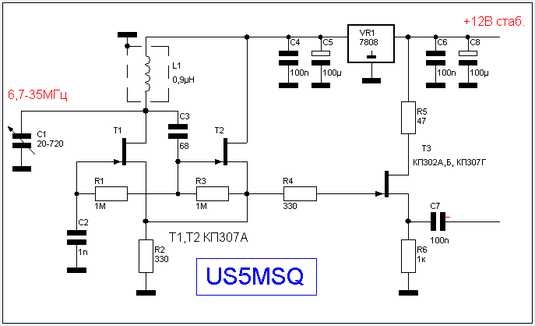

Стабильный гетеродин
Хорошие результаты по большому перекрытию показала вот такая схемаЭта схема имеет простую коммутацию диапазонов(переключением катушек), имеет усиленную стабилизацию режима генерации и показывает весьма приличную стабильность. Ее планировали в качестве ГПД при ПЧ=5МГц, так вот стабильность на 24МГц была очень приличной ( порядка 200Гц за час). А вообще при указанных номиналах она перекрывает непрерывно диапазон от 6,7 до35МГц при неравномерности амплитуды не более 6дБ
Если Вам понравилась страница - поделитесь с друзьями:
prograham.jimdo.com
Высокочастотные интегральные ключи и мультиплексоры давно уже стали неотъемлемым атрибутом высококачественных смесителей в приёмниках прямого преобразования и SDR-ах. А мультиплексор 74НС4053 и вовсе прочно вошёл в касту классиков жанра, как один из образцов, обладающий достойными характеристиками, приличным быстродействием, не высокой ценой и широкой доступностью для отоваривания. Геннадий Брагин одним из первых применил этот мультиплексор в схеме балансного смесителя в своём ставшим популярным трансивере «YЕS-2002». Схема проста, не содержит дефицитных деталей и по силам даже малоопытному радиолюбителю.
Когда я открывал эту тему, я "зуб давал", что у такого Уважаемого радиолюбителя с большой буквы «У», автора многих конструкций, издателя сборника «Радиодизайн», не выгорит найти какие-то неточности и шероховатости - он сам у кого хочешь их найдёт, потом догонит и ещё раз найдёт, а потом подумает и опять... Ну, в общем, Вы понимаете.
Но нет, не боги горшки обжигают. По мере заполнения страницы и вникания в схему, пара моментов, всё-таки, вызвали у меня желание поделиться сомнениями. Но сначала схема и кусок авторской статьи из журнала КВ и УКВ 2005 года.
«Сигнал с подчисточного кварцевого фильтра поступает на емкостной делитель входного контура ПЧ и далее на затвор истокового повторителя на КП302Б. Усиленный по мощности сигнал подается на общий вход двух противофазно управляемых МОП-ключей 74НС4053. Коммутация осуществляется с частотой опорного генератора. К выходам этих ключей подключен дифференциальный усилитель (половинка операционного усилителя К157УД2) и интегрирующие конденсаторы. Величины этих конденсаторов оказывают существенное влияние на качество выходного низкочастотного (продетектированного) сигнала. Для снижения шумов и развязки от последующего каскада в УНЧ установлен ФНЧ третьего порядка, собранный на другой половине ОУ К157УД2. Крутизна спада АЧХ за частотой среза ЗкГц - примерно 18 дБ на октаву.
После необходимых в данном случае испытаний работа собранного детектора вызвала неподдельное удивление. Во-первых, (считаю это самым важным обстоятельством) выходной синусоидальный сигнал в полосе частот от единиц герц до самых высоких частот равномерен по амплитуде и обладает очень малыми нелинейными искажениями. На частоте 1кГц Кни
Кроме того, при подаче на вход детектора сигнала от ГСС с уровнем 0,5мкВ на выходе УНЧ хорошо слышен тональный сигнал при соотношении с/ш ~10дБ, что гарантирует присутствие в наушниках только шумов эфира, а не фоновое шипение каких-либо каскадов трансивера. И самое последнее - высококачественный выходной сигнал получается без дополнительных регулировок, что и требуется при повторении. В целом получился SUPER-детектор (шутка).
Дополнительно на оставшейся неиспользованной паре ключей можно собрать хороший балансный SSB модулятор. "Опорник" уже имеется. В конечном итоге в схеме имеется задел для создания очень важного узла любого трансивера с отличными характеристиками».
На самом деле, при настройке входного контура на резонансную частоту, соответствующую середине диапазона принимаемых станций, и подаче на затворы полевого транзистора сигнала гетеродина, мы на выходе получаем готовый приёмник прямого преобразования с характеристиками, значительно превышающими популярные ППП на встречно-параллельных диодах.
Единственное, о чём надо позаботиться в суе - о согласовании входного контура с 50-омным сопротивлением антенны. Сделать это не сложно, увеличив соотношение значений емкостей С1 и C2 до 1/10.
Теперь о шероховатостях: 1. Верхний допустимый предел напряжения питания, подаваемого на 16 вывод микросхемы 74НС4053, по техническому описанию производителя составляет 10 В. Вполне вероятно, что у автора она трудилась и при 12,5 В (судя по цифре, указанной на принципиальной схеме). И мало того, что трудилась, так ещё и обеспечивала более высокие показатели, как по быстродействию, так и по сопротивлению открытых каналов. Но режим этот, скажу я Вам - не правильный, снижающий ресурс работы микросхемы, ставящий работоспособность устройства в зависимость от частоты опорного сигнала, окружающей температуры и разных других внешних факторов. Поэтому, вместо резистора R3, я бы посоветовал воткнуть маленький интегральный стабилизатор напряжения на 10 В.
2. Работа балансного смесителя несколько разбалансируется различающимися нагрузочными сопротивлениями, коими являются сопротивления прямого и инверсного входов операционного усилителя. По прямому - входное сопротивление составляет величину R6+R9, по инвертирующему - R7. Я бы рекомендовал использовать следующие номиналы резисторов: R6=0,56кОм R9=5,6кОм, R7=6,2кОм, R10=62кОм.
