Трехходовой клапан для отопления

На выходе из котельной установки теплоноситель имеет определенную температуру, которая автоматически поддерживается в пределах заданного пользователем значения. Но зачастую для нескольких контуров системы отопления требуется вода с различной температурой, что не может быть обеспечено автоматикой котла. В таком случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей является поддержание необходимых параметров теплоносителя в малом контуре котельной установки и контурах системы отопления.

Конструкция и принцип работы трехходового крана

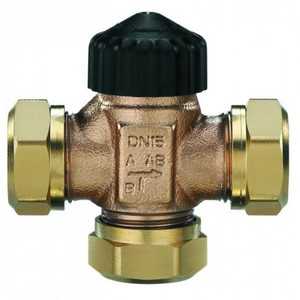

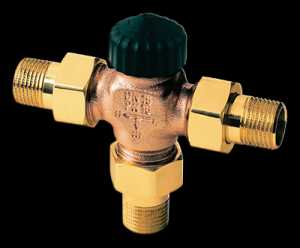

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

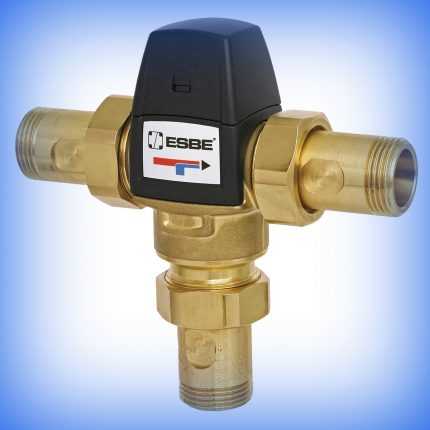

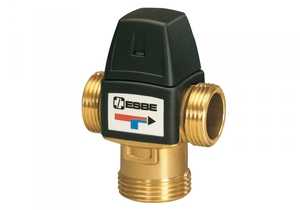

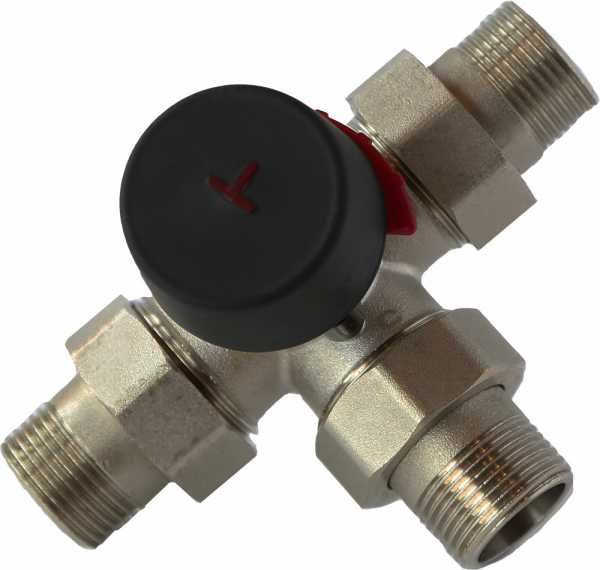

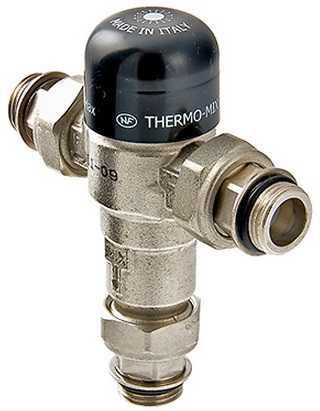

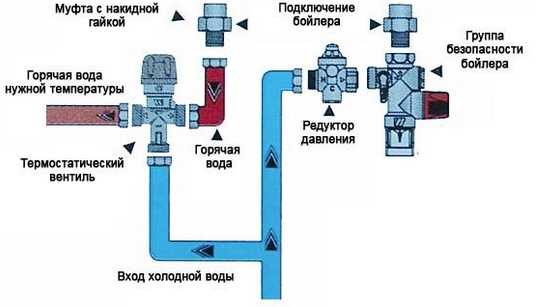

Трехходовой термостатический смесительный клапан

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения. Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка. Когда параметры теплоносителя выходят за указанные пределы, внешний привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс продолжается до полного перекрывания фронтального входного патрубка, если температурные параметры воды не перестанут изменяться.

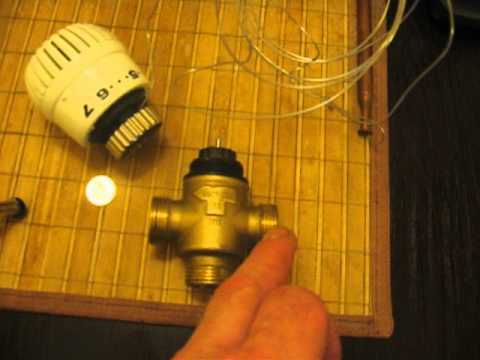

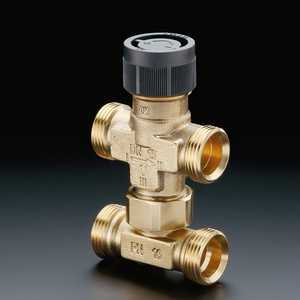

Трехходовой клапан с термоголовкой

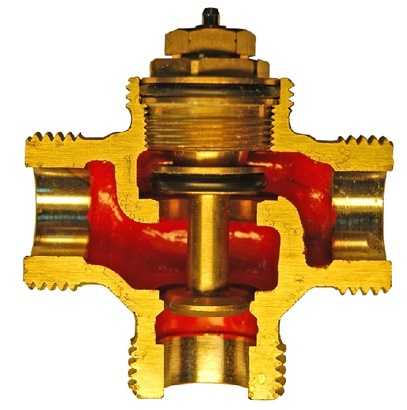

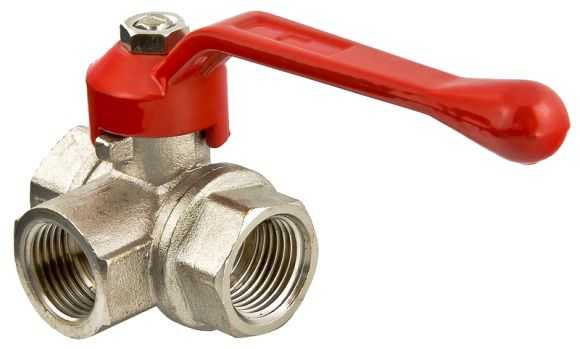

Существует внутренний механизм клапана другого типа, по конструкции он похож на шаровой кран. Такой трехходовой переключающий клапан вместо седла с конусом имеет внутри шар с выборкой специальной формы. Для перераспределения потоков теплоносителя в таких изделиях привод должен не нажимать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не производятся с большой пропускной способностью и применяются, как правило, в бытовых системах отопления. Другая разновидность механизма – на штоке установлен не шар, а сектор, чья рабочая часть перекрывает полностью или частично один или два потока соответственно.

Работа трехходового клапана

Типы приводов

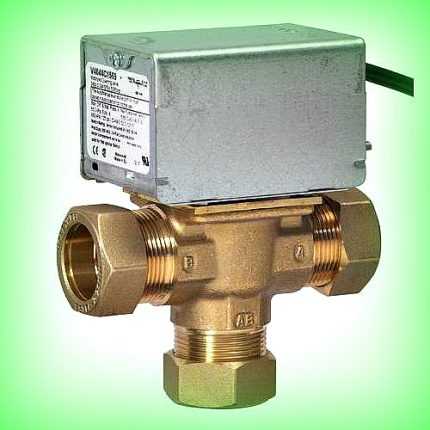

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

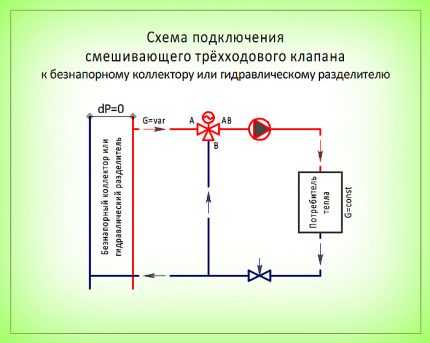

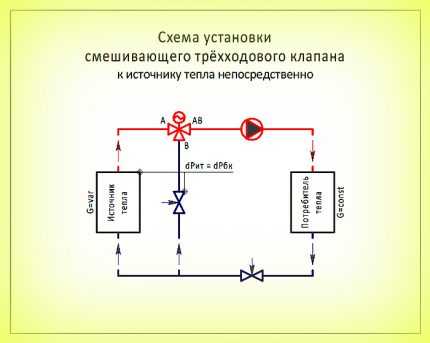

Применение и схемы подключения

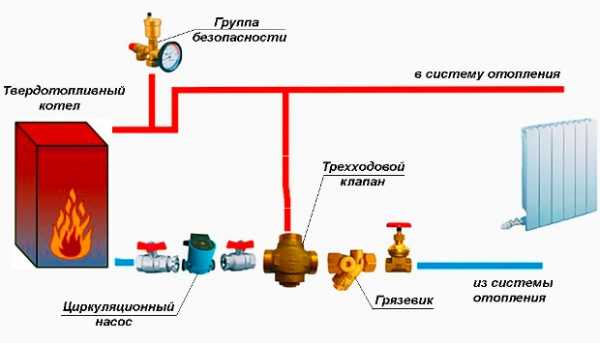

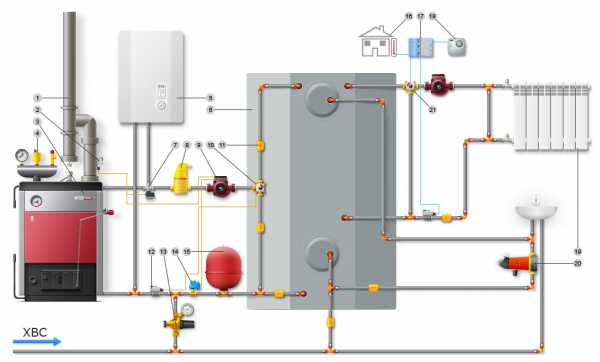

Для того чтобы холодный теплоноситель не попадал в рубашку твердотопливного котла при его разогреве, применяется схема подключения трехходового клапана с первичным контуром циркуляции:

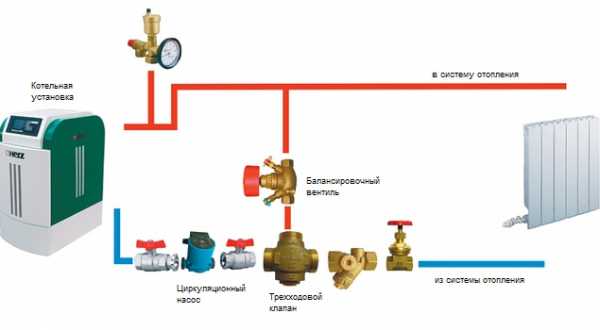

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на внутренних стенках камеры твердотопливного котла не появлялся конденсат, который может значительно сократить срок службы агрегата. Теплоноситель циркулирует в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, обычно это 40—50 ⁰С. По достижении этой температуры термостат воздействует на шток, постепенно приоткрывая поток холодной воды из системы отопления. Для гидравлической настройки всей системы в малый контур врезан балансировочный вентиль. Для правильной работы схемы обвязки котла циркуляционный насос должен устанавливаться после трехходового крана, а не перед ним, это очень распространенная ошибка.

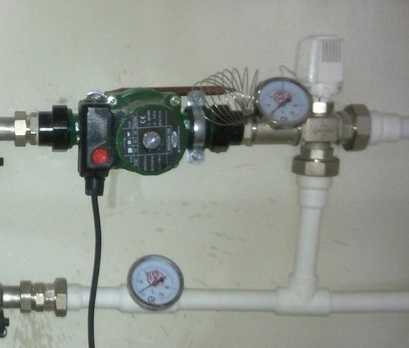

Продолжением этой схемы может быть организация вторичного контура циркуляции, в котором задействован собственный насос и трехходовой клапан для отопления. Подключение осуществляется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему отопления горячей воды от котла по мере необходимости, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает данные о параметрах теплоносителя от датчиков. Отбор воды для бойлера производится между двумя контурами, где теплоноситель имеет максимальную температуру, подключение трехходового клапана к котлу в первичном контуре выполняется, как это было показано в предыдущей схеме.

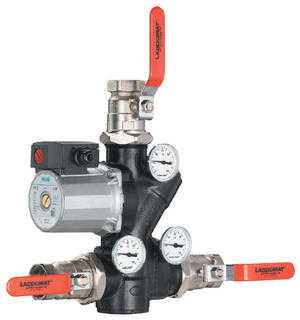

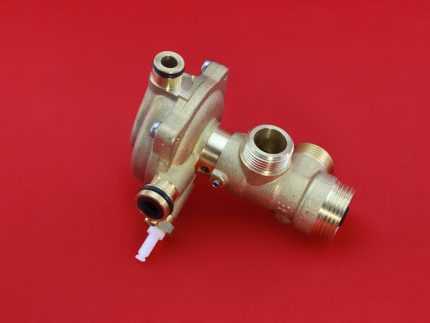

Многие производители котельного оборудования устанавливают в своих отопительных агрегатах дополнительный контур для обеспечения потребителей ГВС. С целью выдержать параметры горячей воды на подаче в дом оборудование для переключения основного теплообменника на контур ГВС и обратно устанавливается внутри котла. Принцип работы и устройство трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от изделий, описанных выше. Есть небольшая разница в конструкции, которая представляет собой прямой коллектор, внутри него движется элемент, перекрывающий боковые патрубки. Шток вращается с помощью сервопривода по команде от встроенного блока управления котла.

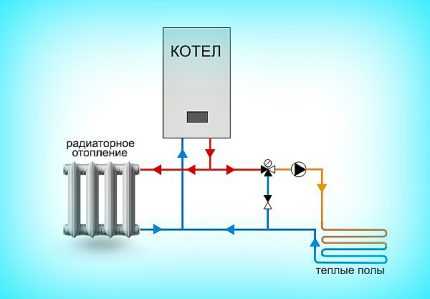

Еще одна сфера применения – управление напольным отоплением, для этого обычно применяется трехходовой клапан с термоголовкой и выносным датчиком температуры. Общая схема выглядит таким образом:

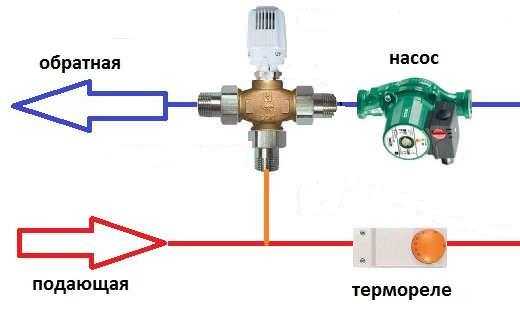

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все комнаты теплоносителя с одинаковой температурой. Трехходовой кран нужен для того, чтобы не допустить перегрева, так как для напольных систем отопления не требуется такая горячая вода, какая поступает из котельной установки. Насос создает циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий теплоноситель по мере необходимости. Такой смесительный узел – один из самых простых вариантов подключения, схема усложняется, когда требуется регулировка температуры в каждом помещении отдельно.

Заключение

Трехходовые клапаны, как устройства для приготовления теплоносителя требуемых параметров, не имеют себе альтернативы. Они применяются в смесительных узлах любого типа и для различных температур воды. Нужно только правильно выбрать клапан, схему подключения и тип привода, задействованного в этой схеме.

cotlix.com

Конструкция и принцип работы трехходового клапана на систему отопления: модели и фирмы-производители

Трёхходовой клапан (иногда называется тройником или трёхходовым краном) на систему отопления является смесителем для формирования стабильного потока воды с заданной температурой. Этот узел несложен, но он играет важную роль в работе различных систем с контурами циркуляции воды. Объясняется это необходимостью компенсировать неравномерность распределения тепла по объёму здания вообще и по контуру отопления в частности. Наиболее типичными представителями таких изделий являются обычные бытовые смесители.

Область применения трёхходового клапана

Трёхходовые клапаны могут применяться в системах водоснабжения. В отличие от отопительных контуров, такие элементы служат не смесителями, а разделителями потоков.

Правда, есть одно замечание: любой трёхходовой клапан может работать в разных системах, всё зависит от схемы подключения и подбора параметров настройки. Но при всём множестве схем их роднит общее назначение — это защита пользователей от ожогов и, главное, разделение циркуляции потока на контуры.

В одном контуре поддерживается постоянный гидравлический режим, в другом — такой режим является переменным. Иначе говоря, к патрубкам в контуре переменного режима подсоединены потребители с количественными показателями регулирования параметров, тогда как контур постоянного режима обслуживает потребителей с качественной регулировкой.

Смеситель не может перекрывать постоянный контур, имея жёсткую настройку. Но если смеситель оснащён термоголовкой, то такое перекрытие становится возможным. Появляется инструмент контроля величины напора и расхода.

Кроме того, трёхходовые клапаны иногда могут быть лишены функции стабилизации температуры. Тогда эти узлы служат для простого перераспределения потоков жидкости в системе.

Принцип работы трёхходового клапана

Принцип работы трёхходового смесительного крана в отопительной системе заключается в смешении водяных потоков:

Из описания схемы работы трёхходового смесителя следует вывод: данный прибор должен работать под контролем системы управления, следящей за величиной нагрева воды.

Достоинства трехходового смесительного узла:

Недостатки трехходового смесительного узла:

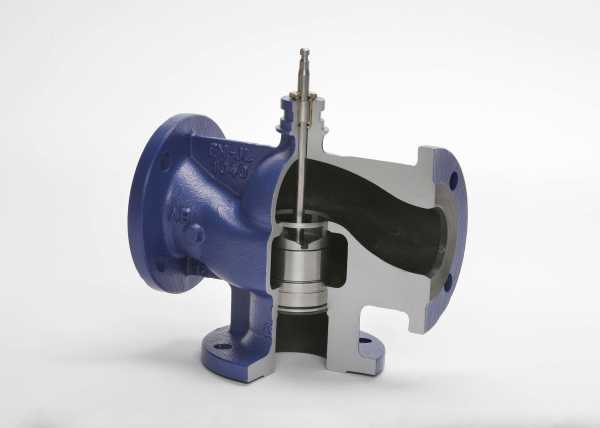

Конструкция трёхходового клапана

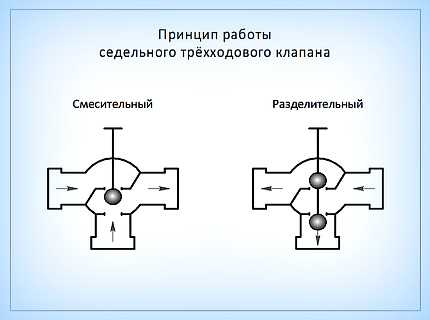

Трёхходовые клапаны, принцип работы которых рассмотрен ранее, концептуально представляют собой соединение последовательно работающей пары двухходовых кранов. В отличие от них, он не перекрывает полностью поток воды, лишь позволяя регулировать его интенсивность для обеспечения требуемых температурных параметров.

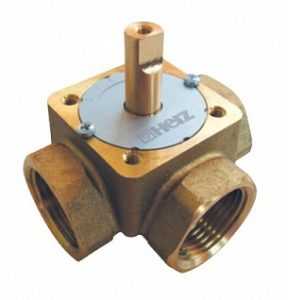

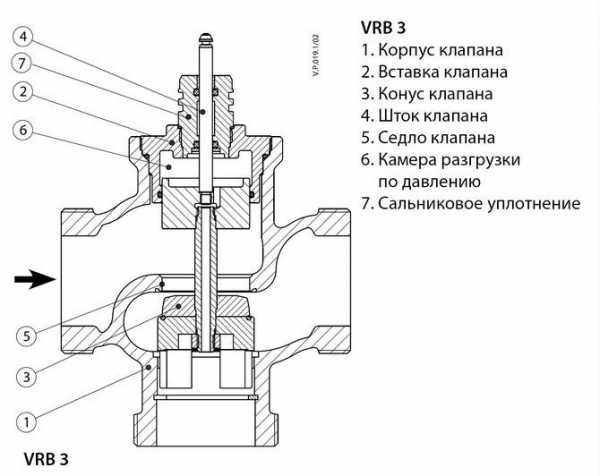

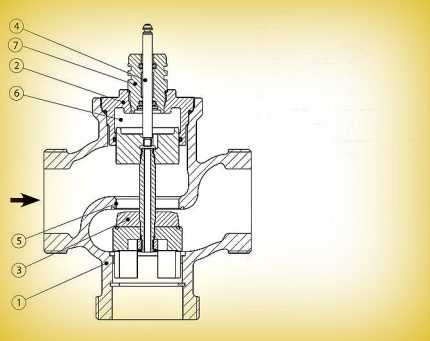

По внутреннему устройству трёхходовые клапаны делятся на два основных типа:

Изделия первого типа относятся к смесительным клапанам, регулировка положения штока производится путём его перемещения вверх-вниз. Как правило, шток управляется электромеханическим приводом, что даёт возможность достигнуть высокой степени автоматизации регулировки системы.

Изделия второго типа применяются как разделительные клапаны, регулировка положения шарика производится путём его вращения. Такие конструкции относятся к классу запорной арматуры. Впрочем, в бытовых системах отопления при относительно небольшом расходе воды эти краны могут работать и смесителями, равно как и их разновидность — клапаны с секторным запором.

Привод штока бывает двух видов:

В свою очередь, электромеханические приводы делятся на группы:

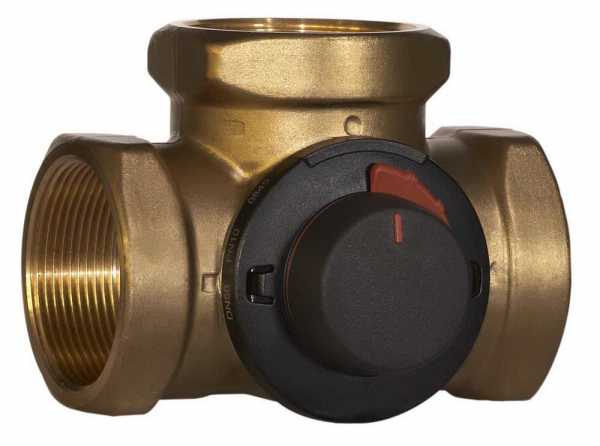

Ручной привод осуществляется посредством вращения пластмассового колпачка.

Несколько практических советов

  1. Необходимо ознакомиться поподробнее со следующими характеристиками приобретаемого клапана: наличие возможности установки сервопривода; расход воды (пропускная способность) через сечения труб в системе; диаметры концов труб, к которым будет присоединяться клапан.
  2. Трёхходовой клапан присоединяется к системе перед циркулярным насосом первого контура. При этом следует обратить внимание на стрелку на корпусе изделия: её направление должно совпадать с направлением циркуляции жидкости в контуре.
  3. При проведении сварочных работ необходимо избегать попадания окалины в корпус клапана.
  4. В процессе работы отопительно системы требуется периодическая проверка работоспособности трёхходового клапана, которую должны выполнять специалисты соответствующих организаций.
  5. В месте стыка трубопровода и входного-выходного отверстия клапана температура не должна превышать 100 градусов по Цельсию.
  6. Выбор типа привода является вопросом предпочтений и возможностей заказчика. Следует только помнить, что изделия с ручным приводом дешевле изделий с электромеханическим приводом, но они значительно уступают им по функциональности и точности регулировки, по уровню автоматизации процесса поддержания стабильной температуры. Проще говоря, говорить об уровне автоматизации у клапанов с ручным приводом вообще не приходится.
  7. Приобретая трёхходовой клапан, клиент обратит внимание на фирму-изготовитель. Солидная компания не станет портить свой имидж и терять завоёванные на рынке позиции из-за выпуска партии бракованной продукции.
  8. Материал клапана тоже может играть важную роль. Следует учитывать, что бронзовые и латунные корпуса клапанов долговечней стальных и чугунных, но и намного дороже. Чугунные корпуса являются самыми дешёвыми, но они отличаются массивностью.
  9. В процессе использования системы отопления хорошей привычкой может стать знание инструкций по эксплуатации всех её элементов.
  10. При использовании смесителя на фитинги Рехау клапана с термостатической системой требуют проверки. При минимальной температуре в один из патрубков делается заливка горячей воды. Через некоторое время происходит закрытие потока. В обратном трубопроводе на входе в котёл температура воды не должна отличаться от установленной температуры в термостате. Разумеется, это относится к уже смонтированной системе.
  11. Перед клапаном рекомендуется установить фильтр механической очистки воды.

Сведения об изделиях основных фирм-производителей

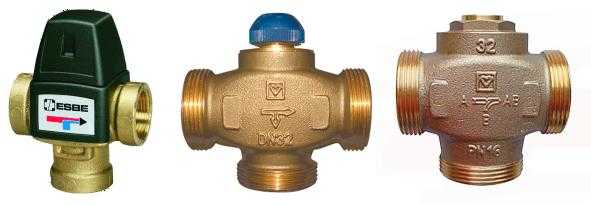

Трёхходовые смесители, оснащённые электроприводом Еsbe

Применяются не только в отопительных, но и в холодильных системах. Серия 3MG изготавливается из особого латунного сплава, что позволяет использовать такие смесители в системах с высокими санитарно-гигиеническими требованиями. Латунные приборы VRG применяются в системах общего назначения. Изделие VRG131, например, можно приобрести за 65-70$. Серию F составляют компактные чугунные смесители.

В целом, смесители этой линейки давно зарекомендовали себя высоким уровнем качества, долговечностью и надёжностью.

Смесители производства Valtek

Компания Valtek появилась в результате тесного и успешного сотрудничества российских и итальянских разработчиков. Несмотря на молодость, компания в короткие сроки завоевала популярность высоким качеством продукции в сочетании с умеренной ценой. Ручной образец может стоить 40-50$. Изделия от Valtek имеют семилетнюю гарантию.

Смесители фирм Danfoss, Honewell и Heimeier

Изделия от Danfoss можно приобрести за 40-70 $. По популярности фирма приближается к компании Valtek. Что касается продукции от Honewell, то эта линейка также отличается долговечностью своих изделий. Управление смесителями этой фирмы отличается простотой и надёжностью. Смесители Honewell к тому же компактны.

Смесители Heimer с термостатической головкой стоит 35-40$. Немецкое качество этого товара покупателя не разочарует.

В системах отопления трёхходовой клапан незаменим в роли регулятора температуры. При правильном подборе модели и оптимальной схемы монтажа системы ожидаемый эффект непременно будет достигнут.

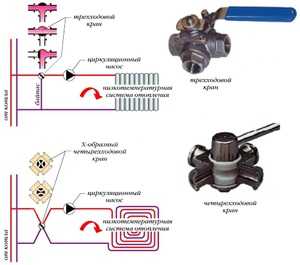

Дальнейшим развитием трёхходовых смесителей являются четырёхходовые, имеющие повышенную функциональность. Но описание этих изделий выходит за тематические рамки статьи.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Принцип работы трёхходового крана для отопления дома

Обогрев частного дома имеет свои особенности. Возникает вопрос: как распределить тепло по комнатам дома? Например, спальни, кухня, душевая требуют большей подачи тепла, чем другие помещения.

При установке системы отопления к котлу присоединяются два трубопровода: прямой и обратный. Радиаторы устанавливаются по параллельной или последовательной схеме. Регулировка настройками котла не поможет проблеме распределения тепла по помещениям разного назначения.

Особенности трёхходового отопительного крана

Проблема решается двумя способами. Первый заключается в количественном регулировании теплоносителя. Часть потока с помощью байпаса — обводной трубы — направляется помимо радиатора.

Байпас регулирует давление в теплосети, чтобы не сорвать работу циркуляционного насоса. Если мы перекрываем батареи в одном из помещений, давление в теплосети увеличивается, поэтому поток воды не перекрывают, а направляют помимо радиатора.

Второй способ решения задачи отопления — качественное регулирование с рециркуляцией теплоносителя. Остывшая вода из обратного трубопровода подмешивается к потоку, поступающему в батарею. Для манипуляции с теплоносителем используется трёхходовой кран.

Принцип работы и использование

В зависимости от установочной ориентации кран может выполнять разные задачи:

Арматура системы регулирования имеет три патрубка для присоединения к потокам теплоносителя и кран, регулирующий подачу воды в двух трубах из трёх. Задача не перекрыть поток, а перераспределить его. В зависимости от положения, кран совсем перекрывает один из потоков или частично перекрывает два из них, регулируя температуру на выходе с помощью подмеса более холодного потока.

Сколько положений имеет смесительное устройство в схеме отопления:

Трёхходовой смесительный кран является точкой соединения байпаса и регулирующей арматуры и позволяет легко и плавно управлять температурным режимом в отдельно взятом помещении.

Этот способ регулирования широко применяется в теплообменных пунктах целых микрорайонов. Качественное регулирование приводит к экономии топлива.

Недостатки качественной системы регулирования:

«Ведьмины кольца» в теплосети городов являются примером ошибочного регулирования подачи теплоносителя к объекту. Целые микрорайоны охвачены циркуляцией обратной сетевой воды, проходящей по кругу, минуя источник тепла.

При смешении потоков теплоносителя температура в обратке на выходе из теплового узла увеличивается. Количество теплоносителя и скорость остаются прежними, а подача топлива в котёл снижается, так как требуется меньше тепла для нагрева более тёплой воды. Это один из способов экономии топлива на электростанциях.

Устройство трёхходового крана

Смесители изготавливаются из латуни, нержавеющей стали и чугуна.

Чугунные применяют в системах отопления с трубами диаметром больше 40 миллиметров, что редко используется в частных домах. Наибольшей популярностью пользуются латунные краны. Они долговечны, малогабаритны и имеют небольшой вес.

Смеситель напоминает тройник с утолщением в месте соединения патрубков. По своей конструкции они бывают штоковыми или шаровыми.

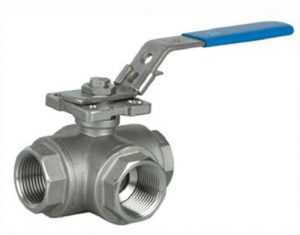

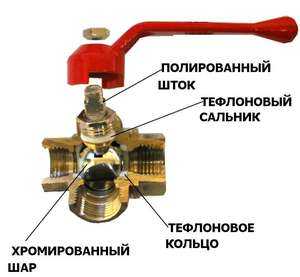

В шаровом кране внутри находится цилиндр или шар, ограниченный стенками из тефлона. Шар поворачивается вокруг центральной оси, в нём имеется отверстие. При повороте шара отверстие частично или полностью открывается. При полном открытии закрывается один из входящих потоков, если отверстие шара частично открывается в два патрубка, появляется возможность регулировки температуры при смешении потоков.

Преимущество шарового крана в точной установке, но со временем гладкая поверхность шара, обращённая к потоку, покрывается солевыми отложениями. При движении шара мягкие тефлоновые перегородки истираются, это приводит к нарушению герметичности.

Штоковый кран по своей конструкции представляет устройство из седловины с двумя проходами, по центру седловины движется шток с клапанами, который может полностью перекрыть один из потоков или в среднем положении приоткрыть оба. Недостатком конструкции является высокое гидравлическое сопротивление, которое создаётся зауженной седловиной крана. При неправильном подборе клапанов увеличивается гидравлическое сопротивление, что приводит к перегрузу циркуляционного насоса и перерасходу электроэнергии.

Регулирование системы отопления в частном доме

Владельцу частного дома можно выполнить качественную регулировку сразу всей отопительной системы. Если устанавливается один циркуляционный насос на всю систему отопления на входе обратки в котёл за арматурой регулирования, трёхходовой кран ориентируется таким образом, чтобы из одного потока выходили два. Теплоноситель по одной трубе направляется в котёл, а по другой помимо котла по обводной линии. Температуры прямой сетевой воды при подмесе снижается. Количество теплоносителя в системе остаётся прежним, зато снижается расход топлива.

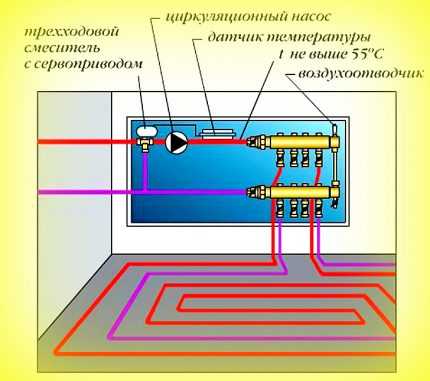

Регулирование теплоносителя для тёплого пола

В многоквартирных и многоэтажных домах, да ещё с установкой обогревателей пола, необходимо ставить циркуляционные насосы в каждый нагревательный контур для увеличения скорости теплоносителя, чтобы преодолеть гидравлическое сопротивление, которое увеличивается с установкой регулирующей арматуры.

В этом случае трёхходовой кран работает по принципу смешения двух потоков, направляя для обогрева пола смесь прямой и обратки. Важно поддержание максимальной температуры не выше 35 градусов, учитывая, что температура на выходе из котла 60−90 градусов.

В контуре тёплого пола постоянно поддерживается циркуляция.

Автоматическое регулирование системы отопления

Регулирование вручную имеет свои отрицательные стороны: неточность и длительность. Поворот крана осуществляется с помощью ручки или гайки. Для эффективного управления отоплением применяется автоматическое регулирование. Различают регулирование с электроприводом и терморегулятором.

С электроприводом

Принцип работы заключается в подаче сигнала от датчика температур на регулятор сервомотора. С помощью задатчика задаётся температурный режим всего дома или отдельных помещений.

Сигналы от датчика и задатчика поступают в регулятор, где производится сравнение заданной температуры с температурой в помещениях. От регулятора сигнал передаётся на регулирующий орган — сервопривод трёхходового крана. Сердечник крана поворачивается в нужное положение для обеспечения заданного температурного режима.

Сервопривод можно установить на любой кран, но лучше использовать готовую компактную установку. Без электронного регулирования применение сервомотора не имеет смысла. Современные программы «умный дом» позволяют регулировать температуру в комнатах посылая команду с телефона или компьютера владельца.

С терморегулятором

В этом случае применяется механический способ управления с использованием пневматического или гидродинамического термостата. Термоголовка термостата заполняется жидкостью или газом, объём которого изменяется в зависимости от температуры окружения. Термоголовка соединяется с краном через канал, изменяя положение сердечника. Система требует точной предварительной настройки, зато дешевле электроприводов.

dachniki.guru

Трехходовой кран для отопления - принцип работы, подключение системы отопления

Трехходовой кран (тройник) – это специальное устройство, регулирующие температуру потока воды. Он используется для перераспределения горячего потока в системе отопления. С его помощью происходит оптимизация работы полностью всего механизма, предотвращение и профилактика от гидравлических ударов.

Тройник применяется:

  1. в системах водоснабжение горячей водой;
  2. в контурах отопления;
  3. в системах водопровода.

Как правило, устройство такого типа используется для отопительных конструкций с несколькими узлами и контурами, чтобы стабилизировать температуру во всех радиаторах. Использование такого изделия позволяет контролировать поток горячей воды, распределять ее по разным участкам (например, дом, летняя кухня, гараж) и регулировать температурный режим каждого радиатора, расположенного в любой комнате.

Преимущества трехходового крана

К положительным качествам устройства принадлежат:

  1. Компактный размер.
  2. Высокий уровень функциональности.
  3. Простота в использовании и техобслуживании.
  4. Хорошая степень герметичности затвора.
  5. Длительный период использования.
  6. Низкий уровень гидравлического отпора.
  7. Отсутствие зон застоя.
  8. Легкий монтаж.
  9. Нет необходимости в ежедневном уходе.
  10. Удобное и легкое переключение.

Но, несмотря на все плюсы, существует несколько минусов в его работе.

Недостатки крана с тройным ходом

К минусам относят:

  1. Заклинивание вентиля из-за некорректной эксплуатации.
  2. Дешевые изделия очень быстро выходят из строя.
  3. Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.

Конструкция крана

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок. Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».

Изделие включает в себя несколько частей:

  1. Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
  2. Затвор с разными по форме проходными каналами.
  3. Три патрубка (отверстия):

Тройник обладает и дополнительными характеристиками, которые прописываются на его упаковке. К ним принадлежат:

  1. Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
  2. Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
  3. Механика (посадка) в затворе (натяжная либо сальниковая).
  4. Метод управления (ручной, привод или электроника).
  5. Форма клапана-заглушки (S, T, L).
  6. Укомплектованность дополнительными датчиками или устройствами.
Схема включения трехходового клапана в систему отопления

Принцип действия

Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды. Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков. Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.

Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех. В соответствии с положением установки и ее подключения подразделяют две функции:

  1. смешивание потоков холодной и горячей воды;
  2. разделение с одной линии на два выхода.

В зависимости от положения вентиля возможны следующие ситуации:

  1. вентиль открыт наполовину – у выходящего потока средняя температура воды;
  2. вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;
  3. вентиль закрыт – в выходящий поток идет только холодная вода.

Важно! Тройник не перекрывает подведенные к нему потоки, а лишь перенаправляет воду с одного входа к одному из выходов. Одновременно можно перекрыть или один из выходов, или наполовину оба.

Схема отопления трехходового крана с котлом

Разновидности кранов

Классификация изделия по разным признакам:

  1. В зависимости от вентиля, различают:
  2. По материалу изделия:
  3. В зависимости от способа монтажа:
  4. Для системы отопления используют такие виды, как:
  5. От варианта проточной части устройства:
  6. От типа встроенного затвора:
  7. По форме клапана-заглушки различают такие типы:
  8. От механики затворного элемента:
  9. В зависимости от обогрева корпуса:
  10. В зависимости от технических показателей различают такие вентили:
  11. От механизма контроля устройства:

Выбор крана

Чтобы купить правильный тройник следует:

  1. Измерить диаметр трубы магистрали, на которую будет установлен устройство. Как правило, он находится в пределах 20-40 мм. Если требуется другой размер, дополнительно купите соответствующий переходник.
  2. Узнайте способность пропуска трубопровода в контурах отопления. Для этого понадобиться вычислить, какой объем воды способна пропустить через себя каждая труба за определенный промежуток времени.
  3. Узнайте, существует ли возможность подключить сервопривод, позволяющий работать устройству в автоматическом режиме. Этот вариант особо актуален для теплых полов.
  4. Обратите внимание и на другие показатели, которые были рассмотрены в классификации изделия.

Если не можете справиться самостоятельно, обратитесь за помощью к консультантам.

При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов

Особенности установки и эксплуатации

Для правильной установки трехходового крана, следует знать несколько особенностей:

  1. Ориентируйтесь на схему стрелок, изображенных на корпусе. Они указывают, в каком направлении происходит движение потока воды.
  2. При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов. Следите, чтобы при сварке внутрь устройства не попали грязь и окалины.
  3. Выбирайте для установки такое место, к которому можно без проблем добраться при необходимости.
  4. Если кран будет работать с низким по качеству теплоносителем, понадобится дополнительно установить фильтры.
  5. Прикрутить изделие можно как вертикально, так и горизонтально – это не отразится на его работоспособности.
  6. В отопительной системе вентиль устанавливается перед циркуляционным насосом.

Эксплуатация устройства должна соблюдаться согласно с установленными в инструкции правилами. А все детали требуют периодической проверки и техобслуживания.

Правильное и корректное использование устройства продлит период его эксплуатации и будет исправно служить.

Блиц-советы

  1. Перед началом запуска отопительной системы нужно проверить исправность и состояние трехходового крана и всей системы отопления.
  2. Не следует монтировать кран на трубы с диаметром выше 40 мм.
  3. В горячей среде открывать кран нужно очень аккуратно, чтобы избежать отказа гидравлического клапана.
  4. Важно, чтобы шток вместе с регулирующим устройством или ручкой поворота выходили в сторону свободного к ним доступа.
  5. Лучше покупать кран, выполненный из латуни. Он прослужит несколько дольше, чем из других материалов.
  6. Самый оптимальный вариант – кран с пневмоприводным контролем работы.
  7. Чтобы не допустить ошибок, посоветуйтесь предварительно со специалистом.

housetronic.ru

Трехходовой клапан на системе отопления: принцип действия, выбор, монтаж

Для постоянного поддержания в доме комфортного теплового баланса в отопительный контур включают такой элемент, как трехходовой клапан на системе отопления, равномерно распределяющий тепло по всем комнатам. Несмотря на важность этой единицы, сложной конструкцией она не отличается.

Содержание статьи:

Особенности трехходового клапана

Вода, поступающая к радиатору, имеет определенную температуру, влиять на которую зачастую нет возможности. Трехходовой клапан осуществляет регулировку путем изменения не температуры, а количества жидкости. Это дает возможность, не изменяя площади радиатора, подавать в комнаты нужное количество тепла, но только в границах мощности системы.

Разделительные и смесительные приборы

Визуально трехходовой клапан имеет сходство с тройником, но выполняет совершенно иные функции. Такой узел, оснащенный терморегулятором, относится к запорной арматуре и является одним из главных ее элементов.

Существует два вида этих устройств: разделительные и смесительные.

Первые применяют, когда теплоноситель нужно подать одновременно в нескольких направлениях. Фактически узел представляет собой смеситель, формирующий стабильный поток с установленной температурой. Монтируют его в сеть, по которой подают нагретый воздух, и в водоподающие системы.

Клапан трехходовой применяют как в качестве смесителя, так и распределителя воздуха или теплой воды

Изделия второго вида служат для объединения потоков и их терморегуляции. Для входящих потоков, имеющих разную температуру, предусмотрено два отверстия, а для их выхода — одно. Применяют их при устройстве теплых полов, чтобы предотвратить перегрев поверхности.

Клапан трехходовой и регулятор температуры есть в продаже по отдельности. Для автономных отопительных систем все же более рациональным и эффективным решением считается приобретение конструкции с терморегулятором.

Конструктивное исполнение трехходовых кранов

По конструкционному исполнению клапаны делят на седельные и поворотные. Принцип действия первых основан на ритмичном передвижении штока по вертикали — схема регулировки «шток-седло». Этот вид относится к клапанам смесительного типа. Часто управление осуществляется электромеханическим приводом.

Ключевым элементом поворотной конструкции является вращающийся сектор. Во время движения шток воздействует на шаровую заслонку, и она частично или полностью отсекает подачу теплоносителя. Такую схему регулировки называют «шарик-гнездо».

Эти устройства обладают повышенной износостойкостью. Они адаптированы под большие перепады температур и классифицируются как запорная арматура. В частных домах, где вода расходуется в относительно небольшом количестве, они могут функционировать и как смесители.

Особенностью смесительного клапана является наличие одного выхода и двух входов. Он предназначен для управления температурой рабочей жидкости путем объединения потоков с высокой и низкой температурой. При соответствующей установке, изделие может и разделять потоки.

Здесь схематически отображена работа трехходового крана седельного смесительного и разделительного типа, и их отличительные черты

Трехходовой клапан разделительного типа применяют, когда необходимо подать горячий теплоноситель по нескольким направлениям. Все модели таких кранов отличаются друг от друга по некоторым признакам:

Смесительное устройство снабжено штоком, размещенным по центру. Шаровой клапан в нем один. Он перекрывает в нужный момент затвор входного отверстия.

В приборах разделительного типа шток оснащен двумя клапанами, вмонтированными в выходных патрубках.

Функционирует он по несколько другой схеме. Понятней становится работа трехходового клапана после подробного разбора его конструкции.

Составными частями трехходового клапана являются: корпус (1), вставка клапана (2), конус клапана (3), полированный шток клапана (4), седло клапана (5), разгрузочная камера (6), сальниковое уплотнение (7)

Корпус у этого типа изделий литой. Изготавливают его из латуни либо бронзы с гальваническим покрытием из хромоникеля. Оно выполняет как защитные, так и декоративные функции. Для соединения с трубопроводом имеются резьбовые отводы — всего три штуки. Тип резьбового соединения зависит от выбранной модели.

Оптимальные параметры давления в отопительной системе для стабильной работы клапана — 10 кг/см². При превышении этого значения, могут возникнуть проблемы.

Существуют ограничения и по температурным показателям — 95º для котлов, 110º — для солнечных батарей. Допустимая регулировка температуры теплоносителя у разных моделей находится в диапазоне 20-60º. Производительность колеблется в пределах 1,6–2,5 м3/ч.

Принцип работы устройства

Установкой смесительного трехходового клапана удается добиться того, что температура жидкости на выходе имеет значение в установленных пределах.

Принцип работы как для замкнутой отопительной системы, так и для системы ГСВ один и тот же. Отличие только в том, что в первом случае теплоноситель равномерно передает тепло от источника к радиаторам, а во втором — переносит теплую воду к бытовым приборам.

До момента, пока термочувствительный элемент не приобретет определенную температуру, теплоноситель подается из фронтального патрубка и беспрепятственно прибывает в правый. По достижении рабочим элементом температуры выше установленной, происходит его расширение.

Это влечет за собой перемещение клапана по вертикали вниз и, как следствие, перекрытие пути поступления нагретого теплоносителя снизу. Следом открывается левый патрубок для подачи холодной жидкости.

На схеме показан порядок подключения трехходового клапана в автономную систему отопления. При его отсутствии в обратном контуре может образовываться конденсат как следствие снижения температуры

Смешивание холодной жидкости с горячей приводит к уравновешиванию температуры. Термочувствительный элемент приобретает прежнюю форму, а заслонка — первоначальное положение.

Если трехходовой клапан установлен в обратный контур, то процесс должен происходить в противоположной последовательности. Когда жидкость охлаждается, напрямую открывается путь для горячей воды из котла.

Приводной механизм прибора

Разным у клапанов может быть и тип приводного механизма. Привод бывает как гидравлическим, так и электромеханическим, пневматическим, ручным.

Привод электромеханический делят на виды, самым распространенным среди которых является простой термостатический. Функционирует в результате расширения жидкости с термоактивным элементом в ее составе. В результате этого возникает давление на шток. Это легкосъемное исполнение, применяемое в изделиях, установленных в бытовых системах.

Следующий вариант — привод с термостатической головкой, укомплектованной чувствительным к изменению температуры элементом. Прибор дополнен выносным датчиком температуры, находящимся непосредственно в трубопроводе. С приводом его соединяет капиллярная трубка.

Этот вид регулировки считается наиболее точным. По желанию простой термостатический привод легко можно сменить на термостатическую головку.

Для клапана с электроприводом пусковым механизмом могут являться электромагниты, сервоприводы, основывающиеся на маломощных электродвигателях или системах передач

Существуют вариант трехходового клапана с электрическим приводом. Управление им осуществляется посредством контроллера, оснащенного температурными датчиками и подающего команды на основной механизм. Упрощенным вариантом привода с контроллером является сервопривод.

Он управляет клапаном напрямую. Самый простой привод — ручной. Здесь регулировку выполняют путем поворота пластмассового колпачка, имеющего резьбовое соединение. Его дно контактирует с концом штока. Путем закручивания или откручивания перемещают золотник.

Наличие электро- или сервопривода позволяет программировать температурный режим с ориентацией по времени суток. Изначально в комплектацию трехходового клапана не входит приводной механизм. Его приобретают отдельно исходя из особенностей конкретной теплосети. Использовать изделие можно в отопительной системе любого исполнения.

Где используют трехходовые клапаны

Встречаются клапаны этого типа в разных схемах. Их включают в монтажную схему теплых полов для обеспечения равномерного нагрева всех его участков и исключения перегрева отдельных ответвлений.

В случае наличия твердотопливного котла в его камере часто наблюдается конденсат. Бороться с ним поможет установка трехходового крана.

Клапан, встроенный в систему теплый пол, отвечает за поддержание температуры на желаемом уровне, подмешивая к теплоносителю небольшие порции горячей воды

Эффективно работает трехходовое устройство в системе отопления, когда существует необходимость подключить контур ГВС и разделить тепловые потоки. Применение клапана в обвязке радиаторов позволяет обойтись без байпаса. Установка его на обратке создает условия для устройства короткого контура.

Нюансы выбора приспособления

Общими при выборе подходящего трехходового клапана являются следующие рекомендации:

  1. Предпочтительнее авторитетные производители. Часто на рынке встречается некачественная запорная арматура от неизвестных фирм.
  2. Большей износостойкостью обладают изделия медные или латунные.
  3. Ручное управление более надежное, но менее функциональное.

Ключевым моментом являются технические параметры системы, в которую его предполагают устанавливать. Учитывают такие ее характеристики: уровень давления, наибольшая температура теплоносителя в точке монтажа прибора, допустимое снижение давления, объем воды, проходящей через клапан.

Хорошо будет работать только клапан с правильно подобранной пропускной способностью. Для этого нужно сравнить производительность своей водопроводной системы с коэффициентом пропускной способности прибора. Она в обязательном порядке обозначена на каждой модели.

Для комнат ограниченной площади, таких как санузел, дорогой клапан с термосмесителем выбирать нерационально.

На больших площадях с теплыми полами необходим прибор с автоматическим регулированием температуры. Ориентиром для выбора также должно являться соответствие изделия ГОСТу 12894-2005.

Стоимость может быть самой разной, все зависит от производителя.

В загородных домах с установленным твердотопливным котлом схема отопления не отличается большой сложностью. Здесь вполне подойдет трехходовой клапан упрощенной конструкции.

Он функционирует автономно и у него нет термоголовки, датчика, и даже штока. Термостатический элемент, управляющий его работой, настроен на какую-то определенную температуру и находится в корпусе.

Производители трехходовых приборов

На рынке присутствует большой ассортимент трехходовых клапанов как от авторитетных, так и никому не известных производителей. Модель можно выбирать после того, как будут определены общие параметры изделия.

Первое место в рейтинге продаж занимают вентили шведской компании Эсбе (Esbe). Это довольно известный бренд, поэтому трехходовые изделия надежны и долговечны.

Трехходовой клапан Esbe смесительного типа применяют как в системах отопления, так и охлаждения. Регулировка у них может быть ручной или автоматической

Среди потребителей известны своим качеством трехходовые клапаны корейского производителя Навьен (Navien). Приобретать их следует при наличии котла этой же компании.

Большая точность регулировки достигается посредством установки прибора датской фирмы Данфосс (Danfoss). Работает он полностью автоматически.

Хорошим качеством и демократичной стоимостью отличаются клапаны Валтек (Valtec), изготавливаемые совместно специалистами из Италии и России.

Эффективны в работе изделия компании из США Ханивел (Honeywell). Эти клапаны имеют простую конструкцию, удобны в установке.

Особенности установки изделия

Во время монтажа трехходовых кранов возникает много нюансов. От их учета зависит бесперебойное функционирование отопительной системы. К каждому вентилю производитель прилагает инструкцию, соблюдение которой позволит избежать впоследствии многих неприятностей.

Общие рекомендации по монтажу

Главное, изначально установить вентиль в правильном положении, руководствуясь подсказками, обозначенными стрелками на корпусе. Указатели указывают траекторию водяного потока.

Символом А обозначен прямой ход, В — перпендикулярное или байпасное направление, АВ — объединенный вход или выход.

Исходя из направления, существуют две модели клапанов:

При монтаже по первой из них жидкость поступает в клапан через торцевые отверстия. Выходит через центральное после смешивания.

Во втором варианте теплый поток заходит с торца, а холодный поступает снизу. Выход после смешения разнотемпературной жидкости происходит через второй торец.

Представленная на фото схема монтажа клапана используется в отопительных системах, запитанных от напорного коллектора

Второй важный момент при монтаже смесительного клапана — нельзя располагать его приводом или термостатической головкой вниз. Перед началом работ необходима подготовка: перед точкой установки перекрывают воду. Далее проверяют трубопровод на наличие в нем остатков, способных стать причиной выхода со строя прокладки клапана.

Главное, выбрать для установки такое место, чтобы к клапану был доступ. Возможно, в дальнейшем его придется проверять или демонтировать. Для всего этого необходимо свободное пространство.

Врезка смесительного клапана

При врезке трехходового клапана смесительного типа в систему централизованного теплоснабжения может быть несколько вариантов. Выбор схемы зависит от характера присоединения системы отопления.

Когда по условиям работы котла является допустимым такое явление, как перегрев теплоносителя в обратке, обязательно возникает избыточное давление. В этом случае монтируют перемычку, дросселирующую избыточный напор. Ее устанавливают параллельно по отношению к подмесу клапана.

Эту схему используют, когда система отопления подключена к безнапорному коллектору. Важно выбирать правильный вариант монтажа исходя из особенностей своего трубопровода

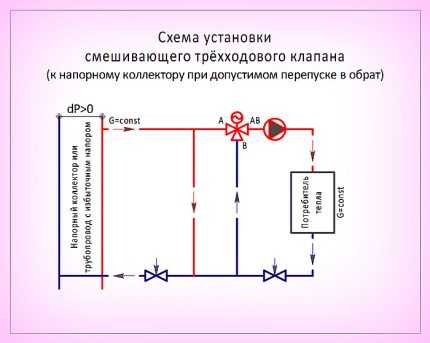

Схема на фото является гарантией качественного регулирования параметров системы. Если трехходовой кран подсоединен непосредственно к котлу, что наиболее часто бывает в автономных отопительных системах, необходима врезка балансировочного клапана.

Если пренебречь рекомендацией по поводу установки балансировочного прибора, в порте АВ могут произойти существенные изменения расхода рабочей жидкости, зависящего от положения штока.

Подключение по приведенной схеме не гарантирует отсутствия циркуляции теплоносителя через источник. Чтобы этого добиться, нужно дополнительно подключить в его контур гидравлический разграничитель и насос циркуляционного типа.

Смесительный клапан монтируют и с целью разделения потоков. Необходимость в этом возникает, когда недопустимо полностью изолировать контур источника, но перепуск жидкости в обратку возможен. Чаще всего такой вариант применяют при наличии автономной котельной.

Балансировочный клапан монтируют в участок трубопровода трехходового клапана, подключенного к порту, обозначенному символом В. Его гидравлическое сопротивление должно быть идентичным сопротивлению котла

Необходимо знать, что при использовании некоторых моделей может возникнуть вибрация и шум. Это происходит по причине несогласованности направлений потока в трубопроводе и смесительном изделии. Из-за этого возможно падение давления на клапане ниже допустимого.

Монтаж разделительного приспособления

Когда температура источника выше, чем необходимо потребителю, в схему включают клапан, разделяющий потоки. В этом случае при постоянном расходе как в контуре котла, так и потребителем, к последнему не придет перегретая жидкость.

Чтобы схема работала, в обоих контурах необходимо присутствие насоса.

На основе вышеизложенного можно подытожить общие рекомендации:

  1. При монтаже любого трехходового клапана до и после него устанавливают манометры.
  2. Во избежание попадания всяческих примесей перед изделием монтируют фильтр.
  3. Корпус прибора не должен подвергаться каким-либо нагрузкам.
  4. Хорошее регулирование необходимо обеспечить путем врезки перед клапаном приспособлений, дросселирующих избыточное давление.
  5. При установке клапан не должен находиться над приводом.

Также необходимо выдерживать перед изделием и после него прямые участки, рекомендованные производителем. Несоблюдение этого правила повлечет за собой изменение заявленных технических характеристик. Гарантия на прибор не будет действовать.

Видео о трехходовом клапане

Нюансы установки, учет которых гарантирует правильную работу клапана:

Подробности установки клапана при монтаже теплого пола:

Такой узел в системе отопления, как термостатический трехходовой клапан необходим, но не во всех случаях. Его наличие — гарантия рационального использования теплоносителя, позволяющая экономно потреблять топливо. Дополнительно он выступает и в роли прибора, обеспечивающего безопасность эксплуатации ТТ котла. Все же прежде чем приобрести такое устройство, нужно предварительно проконсультироваться по поводу целесообразности его монтажа.

sovet-ingenera.com

Трехходовой клапан для отопления: установка смесителя с терморегулятором

Трехходовой смесительный кран нужен в системе отопления для разделения, смешения, перенаправления потоков теплоносителя с различной температурой, чтобы на выходе получить оптимальную температуру в системе.

Устройство используется в смесительных и разделительных узлах отопительных систем. Теплообменник котла нагревает воду до определенной заданной температуры, которая поступает в систему без изменения температуры. Цель использования устройства – поддержание стабильной различной температуры в разных контурах, зачем и нужен клапан в системе, в которой присутствует как минимум 2 контура: малый котельной и большой для теплообменников.

Важно! Смесительный кран обязательно необходимо устанавливать, если котел работает на твердом топливе. В отопительных контурах с таким котлом наблюдаются существенные перепады температуры.

Устройство трехходового клапана и принцип работы

Клапан представляет собой тройник, в котором 2 отверстия входные, и одно – выходное. В первые два поступает горячий и холодный теплоноситель, который, смешиваясь до нужной температуры, через выходное отверстие идет в систему. Корпус трехходового клана изготавливается из металла: латунь, сталь, чугун, или из другого материала, покрытого антикоррозийным сплавом.

В качестве регулирующего элемента внутри корпуса установлен шар или шток, который выполняет функцию «выключателя»: когда температура потока выходит за рамки заданных, он перекрывает сообщение между каналами. Непосредственно управление работы происходит благодаря внешнему приводу. Виды трехходовых клапанов различаются исходя из его типа.

У шаровых клапанов большая пропускная способность по сравнению со штоковыми. Соответственно, у шарового крана внутри создается меньшее гидравлическое сопротивление.

Факт! Смесительный клапан может быть без управляющего элемента, его можно регулировать самостоятельно. У такого тройника обычно установлена специальная ручка. Это неудобно и может вызвать некорректную работу системы отопления. Лучше выбирать устройство с автоматическим управлением. Если есть желание обойтись без сервопривода, следует установить на кран вентиль с термоголовкой.

Принцип работы термовентиля: датчик приводит в движение запорное внутреннее устройства клапана при нарушении температурного режима теплоносителя. Минусы термостатического клапана: корректная работа только для простых контуров малых помещений.

Какие существуют виды трехходовых клапанов

h3_2

Конструкция устройства неизменна – металлический тройник. Различаются клапаны по типу управления:

Принцип работы гидравлического привода: запорный механизм приводится в движение при помощи потока рабочей жидкости. Пневматический привод реагирует на перемену давления в системе.

Наиболее надежным считается кран с электрическим сервоприводом. Он обеспечивает точную автоматическую регулировку работы системы. Электрические датчики (преобразователи температуры) в постоянном режиме производят замеры параметров воды, проходящей через кран с сервоприводом. В случае критических изменений данных, датчики дают сигнал контроллеру, который приводит в движение запорный механизм.

Критерии выбора и принцип управления

Тип трехходового клапана зависит от будущих условий эксплуатации:

  1. Небольшие помещения. Если планируется подключение теплого пола, например, в ванной, кухне, туалете, то целесообразно применение устройства с термоголовкой. Это простая и подходящая для небольших контуров конструкция.
  2. Отопление на несколько помещений или на этаж в доме. В таких системах предусмотрено несколько контуров: низкотемпературный для полов, высокотемпературный для радиаторов и малый контур котла. Для разделения ставят трехходовой кран с гидравлическим или пневмоприводом. Принцип работы крана предельно простой: не дать смешиваться потокам из разных контуров.
  3. Многоконтурная сложная система. Если в доме или жилом комплексе планируется монтаж большого количества контуров, разветвленное радиаторное отопления, то необходимо установить трехходовые краны с сервоприводами. Причем следует разбить отопительную сеть на несколько зон, на каждую из которых монтировать электрический кран либо устроить крупный смесительный узел.

Совет! При выборе электрического клапана для сложного отопления, кроме управляющего элемента, необходимо ориентироваться и на сечение входящего патрубка. Чем оно меньше, тем больше гидросопротивление. Кран в этом случае может некорректно работать.

Установка трехходового клапана

В принципе, клапан любого механизма (термостатический, гидравлический, электрический и т.д.) устанавливается идентично.

В системе с одним теплым полом чаще всего смесительный кран устанавливается на линии обратного потока остывшего теплоносителя. Электрический и термостатический привод приведет в движение запорный механизм, открывающий «дорогу» поток, если теплоноситель будет достаточной температуры, то привод уменьшит количество обратки. В системе отопления, состоящей только из теплого пола, трехходовой кран работает для регулировки силы потоков.

Трехходовой кран отдельно для котла устанавливается для предотвращения попадания слишком холодного теплоносителя во входящий трубопровод. В противном случае, в теплообменнике будет образовываться конденсат, что приведет к поломке оборудования. Целесообразно применение нескольких трехходовых клапанов в многоконтурной системе отопления без коллекторного узла. Устанавливают кран на входящем трубопроводе в котел.

Независимо от вида клапана, его монтаж обеспечивает корректную работу систем с разными количествами контуров. Рекомендуется отдавать предпочтения кранам с электроприводом, он считается наиболее надежным. Принцип электрического управления сложнее, чем термо- или ручного. Целесообразно применять краны с сервоприводом с твердотопливными многофункциональными котлами.

Подключение клапана в систему отопления достаточно простое, но способно избавить от серьезных проблем в будущем.

domotopim.ru

Трехходовой кран шаровый - какие бывают в природе?

Номенклатура запорной арматуры включает в свой состав десятки единиц продукции. Среди них есть и трехходовой кран. По внешнему виду он напоминает тройник, но его цель — для решения абсолютно иных дел.

Трехходовой кран и его назначение

Такой теплый кран устанавливают в том месте отопительной системы, где требуется раздвоить основной поток, один из которых будет двигаться с постоянным, а другой с переменным режимом.

Постоянный поток применяют потребители, для которых, подаваемый теплоноситель, имеет определенные качественные параметры, в заданном объеме. Регулировка потока выполняется в зависимости от показателей качества.

Переменный же поток направляется тем потребителям, для кого качество теплоносителя не является критичным показателем. Для такой группы потребителей более важное значение имеет количественный показатель. Для этих целей необходимо выполнять регулировку потока исходя из количества подаваемого теплоносителя.

В конструкции трехходового клапана есть одна особенность. Шток, не в состоянии перекрывать поток, который движется с постоянным режимом. Он всегда  в открытом состоянии и может быть настроен на заданный объем теплоносителя. То есть до потребителя дойдет теплоноситель в нужном объеме и достойного качества.

Трехходовой кран не может прекратить подачу на контур, где движется постоянный тепловой поток. Но поток с переменным гидравлическим режимом он может остановить, тем самым появляется возможность регулировки напора и расхода теплоносителя.

Типы трехходовых кранов

Трехходовые краны можно разделить по принципу действия. Одни из них выполняют смесительные, а другие, разделительные функции. Глядя на наименование, можно понять устройство работы каждого из названных типов. Смесительный клапан применяют тогда, когда необходимо путем смешения потоков набрать необходимую температуру, такие устройства применяют при оборудовании теплых водяных полов.

Исходя из названия можно определить, принцип работы каждого типа крана. В корпусе смесительного крана имеется один выход и два входа. таким образом, происходит объединение двух потоков с разной рабочей температурой и на выходе остается один поток с заданным температурным режимом. Кстати, такой смеситель, оптимальное решение для теплых полов.

Кран трехходовой шаровой в отопительной системе

Получить необходимую температуру на выходе потока не так и сложно. Просто необходимо определить пропорции каждого из поступающих потоков, чтобы на выходе из крана был обеспечен необходимый температурный режим. Если трехходовой клапан правильно смонтировать в систему теплоснабжения, провести точную регулировку, то в таком случае он сможет выполнять функции разделения потока.

Кран, который разделяет основной поток на два, имеет два выхода и один вход. Такой прибор часто используют для рассечения потока горячей воды в системе горячего водоснабжения. Достаточно часто этот тип кранов применяют в системах воздухонагревателей.

Внешний вид обоих устройств идентичен. Но если посмотреть на их чертежи, то сразу видно, что в приборе, который предназначен для смешивания потоков имеется только один шток. Он расположен по центру конструкции и закрывает седло главного выхода. В том устройстве, которое предназначено для разделения потоков на штоке установлено два клапана и когда один закрывает ходовое отверстие, то второй открывает второе.

Трехходовой кран может работать от ручного или электрического управления. Как пример можно рассмотреть электро-пневматический трёхходовой ЭПК ¼.

На практике чаще всего применяют трехходовой кран с ручным управлением, который внешне похож на традиционный шаровой кран. Клапаны, работающие под управлением электричества, чаще всего применяют для регулировки тепла в частном доме. С его помощью можно отрегулировать температуру по комнатам, распределяя теплоноситель учитывая удаленность помещения от котельного оборудования, установленного в доме. Допустимо их использование при обустройстве теплого пола. Приборы с большой пропускной способностью монтируют на теплопроводах между зданиями.

Как любое устройство из разряда запорной арматуры, кран для отопления имеет две основные характеристики – условный диаметр прохода, предельная рабочее давление и температура.

Все эти параметры определены ГОСТ. Кстати, несоблюдение требований ГОСТ при проведении трубопроводов недопустимо.

Связь между сервоприводами и клапанами

В трубопроводах отопления может быть использовано несколько вариантов связи между трехходовым краном и устройством контроля над ними. На практике применяют следующие виды устройств контроля.

Термостатический смеситель

Так, называют механизм, имеющий в себе и клапан, и устройство, изменяющее положение клапана в автоматическом режиме. Все изменения происходят в опираясь на температуру рабочей среды. В состав этого устройства входит компонент, который в зависимости от температуры изменяет силу упругости и вследствие этого происходит перемещение клапана. Для работы такого клапана нет необходимости подключения электричества. Температура регулируется вращением рукояти управления. Клапаны этого типа могут быть использованы при температуре теплоносителя не более 60 градусов Цельсия.

Кроме описанной модели, существуют, и клапаны с термоголовкой, у которой может быть выносной датчик.

Существуют модели, которые изначально состоят из двух узлов – собственно клапана и сервопривода, который и занимается регулировкой клапана.

Что такое сервопривод?

Так, называют прибор, осуществляющий работу крана. Последний, в свою очередь, перекрывает или открывает дорогу потока рабочей среды, это может быть теплоноситель в виде жидкости или газа. Он также может пропускать теплоноситель исходя из условий среды, то есть рабочего давления, расположения клапана и гидравлического сопротивления.

Какие бывают сервоприводы?

Полный комплект, включающий в себя весь набор функций, необходимый для решения задач, которые стоят перед этим оборудованием. В комплект, по обыкновению входят – контроллер температуры, термодатчик.

Существует возможность настройки этого устройства на необходимую температуру. Этот прибор работает от 220 вольт. Существует возможность настройки клапана в разных направлениях движения теплоносителя. Имеется возможность установки крана на разные углы, например, 49 градусов.

При выборе сервопривода к существующему клапану необходимо сначала уточнить тип его движения. Трехходовые шаровые краны производят на основании ГОСТ.

Существуют сервоприводы, которые работают от двух типов сигнала – 24 вольта обеспечивает общее питание привода, второй (управляющий) сигнал до 10 Вольт. Если величина управляющего сигнала равна 0, то поворотный шток, находится в положении 0 градусов. Если напряжение управляющего сигнала равно 5 Вольт, то шток проворачивается на угол 45 градусов, если размер подаваемого сигнала равен 10 В, то шток разворачивается на 90 градусов. В состав такого сервопривода входит контроллер, который и занимается формированием сигнала, подаваемого на поворотный механизм.

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.

Всего голосов: 679

Голосовало: 671

Январь 17, 2018

×

Вы или с вашего IP уже голосовали. Загрузка...

prosmesiteli.ru

Смотрите также
