Кран для душевой кабины: устранение неисправностей и процесс установки. Установка смесителя в душевой кабине


Замена смесителя в душевой кабине – как выполняется? + Видео

1 Картридж – главный элемент рычажного крана

От поломок сантехприборов в ванной комнате не застрахован никто. Даже если вы совсем недавно провели капремонт санузла, нет гарантии, что через некоторое время вам не потребуется ремонтировать либо менять оборудование, используемое в нем. Чтобы не вызывать постоянно мастеров-сантехников, имеет смысл научиться самостоятельно менять изношенные элементы санитарных приборов и устранять их мелкие поломки. И тогда оборудование в вашей ванной комнате будет всегда находиться в рабочем состоянии.

Картридж для смесителя

Сейчас многие вместо громоздких ванн устанавливают компактные и аккуратные душевые кабины. Они занимают минимум места и дают возможность комфортно принимать водные процедуры. Кабины от известных производителей отличаются высоким уровнем надежности. Но есть у них одна проблема – частые выходы из строя смесителя (его нередко называют рычажным краном). Он представляет собой элементарный прибор, задача которого заключается в смешивании в заданных пропорциях в общий поток струй горячей и холодной воды.

Основной деталью смесителя является картридж (кассета). Именно этот элемент обеспечивает получение потока воды определенной температуры.

Конструктивно картриджи бывают разными. При этом принцип их действия всегда один и тот же. В корпусе устройства имеется два диска (вращающийся и неподвижный) и несколько отверстий. Они и выполняют всю работу. Отверстия совмещаются в разных положениях за счет изменения положения дисков, что и позволяет пользователю настраивать температуру и напор воды.

Современные модели картриджей могут иметь два и более режима переключения. Изготавливаются такие устройства из латунных сплавов, нержавеющей стали, пластика, керамики. Кассеты из металла и латуни под влиянием постоянной влаги достаточно быстро выходят из строя. Керамические приспособления более надежные, но их стоимость объективно высока. По этим причинам самыми востребованными считаются пластиковые картриджи. Стоят они недорого. А по уровню надежности такие конструкции ненамного хуже металлических.

2 Почему смесители выходят из строя – 4 основные причины

Поломки картриджей обусловлены различными причинами. Выделим несколько наиболее распространенных:

  1. Неправильный монтаж крана и грубые нарушения при его эксплуатации.
  2. Плохое качество воды. Пожалуй, самая частая причина, из-за которой производится замена картриджа в смесителе. Ни для кого не является секретом, что по отечественным системам водоснабжения подается плохо очищенная жидкость. Она разрушает элементы сантехприборов. Из-за нее появляются солевые отложения, которые выводят из строя рассматриваемое оборудование.
  3. Дефекты (заводские) в конструкции крана, его некачественная сборка. Чаще всего подобные проблемы отмечаются в дешевых смесителях китайского производства.
  4. Износ пластин и движущихся элементов в результате продолжительной эксплуатации картриджа.

Новый смеситель

Понять, что смеситель нуждается в замене или ремонте, несложно. О такой необходимости сигнализирует протечка картриджа. На участках стыка элементов санитарно-технической конструкции начинает проступать вода. Если сразу же не заменить в подобных случаях кассету, очень скоро корпус крана разрушится, и вам придется приобретать и устанавливать новый прибор.

Также ремонт требуется в случаях, когда стандартные режимы работы смесителя нарушаются – сложно (а иногда и вовсе невозможно) выполнить настройку потока и его температуры, вместо холодной воды подается горячая и так далее. Нередко при поломке кассеты рычажного крана не получается закрыть либо открыть воду. Любую из указанных поломок следует устранять незамедлительно посредством демонтажа старого и установки нового картриджа.

3 Выбираем кассету и монтируем ее самостоятельно

Профессионалы советуют всегда использовать те модели картриджей, которые были изначально установлены в смеситель для кабинки. Но если найти такое устройство не удается, не стоит паниковать. Можно смонтировать кассету другого производителя. Главное, чтобы расстояние между ее штоками полностью совпадало с размерами крана в душевой кабине. Проблем с выбором картриджа у вас не возникнет. Указанное выше расстояние характеризуется стандартными величинами – 150, 125, 100 либо 145 мм. Вам нужно всего лишь замерить дистанцию между штуцером смесителя и рычагом, с помощью которого вы выбираете режим работы прибора. А затем приобрести кассету с подходящими размерами.

<img src="//remoskop.ru/wp-content/uploads/2016/12/zamena-smesitelya-v-dushevoy-kabine-3.jpg" alt="Выбираем кассету и монтируем ее самостоятельно" title="Выбираем кассету и монтируем ее самостоятельно" /> Смеситель в душевой кабине

В большинстве случаев смесители с двумя кранами оснащаются керамическими и латунными картриджами с резиновыми либо паронитовыми уплотнителями. А на однорычажные конструкции чаще всего ставят шаровые кассеты. После того, как вы купите новый картридж и запасетесь простыми инструментами – ключом-шестигранником, пассатижами, комплектом отверток, можно приступать непосредственно к замене вышедшего из строя изделия. Для начала потребуется перекрыть вентили на трубах, по которым в душевую кабину подается вода.

Затем должна быть произведена разборка крана. Этого процесса бояться не нужно. Как самостоятельно разобрать смеситель душевой кабины? Элементарно! Алгоритм выполнения работ следующий:

  1. С лицевой части рычажного приспособления снимаете заглушку. Под ней находится винт, который необходимо выкрутить.
  2. Демонтируете рычаг. В некоторых случаях эта процедура связана с определенными сложностями из-за того, что на конструкции присутствует твердая накипь. Проблема решается просто – кран нужно полить горячей водой (можно и кипятком). Это приведет к расширению рукоятки, после чего снять рычаг можно без усилий.
  3. Отвинчиваете гайку (зажимную) – она фиксирует кассету, производите демонтаж картриджа.
  4. Очищаете смеситель изнутри, проверяете состояние колец-уплотнителей. Если последние имеют какие-либо изъяны, желательно сразу поменять их, чтобы через некоторое время снова не разбирать кран.
  5. Ставите новую деталь.
  6. Фиксируете новую кассету гайкой, монтируете обратно лицевую часть крана, закручиваете винт.

Все работы по установке новой кассеты завершены. Проверяйте смеситель на функциональность (протестируйте его работу в разных режимах) и визуально на герметичность. А затем смело пользуйтесь своей душевой кабинкой. Если замена кассеты не решила проблемы, и кран не работает, как положено, придется полностью менять смеситель. В этом случае потребуется открутить его (крепление устройства находится на задней стенке душевой кабины) и смонтировать новое изделие. Понятно, что такая операция потребует более серьезных финансовых затрат. Смеситель стоит дороже кассеты.

Обратите внимание! Если вы не можете добраться до задней стенки кабинки (к месту крепления крана), нужно будет полностью разбирать гидробокс. Эту операцию лучше поручить специалистам. Знаний и навыков обычного домашнего умельца может не хватить для того, чтобы разобрать и снова собрать душевую кабину.

remoskop.ru

как выбрать и установка своими руками

Основной функциональный узел любой душевой кабины это устройство, смешивающее и распределяющее потоки воды. От его качественной работы напрямую зависит надежность всех остальных систем и, в конечном счете, уровень вашего удовольствия.

К сожалению, всему есть свой срок, и краны душевой не исключение. В этой статье пойдет речь о том, как вдохнуть новую жизнь в душевую кабину путем замены смесителя.

Смесители для душевых кабин, их виды

Эти устройства, в сущности, мало чем отличаются от привычных нам кранов, смесителей устанавливаемых в ванной или на кухне. Технически они устроены по тем же принципам, отличаясь лишь отсутствием сливного гусачка.

Если у обычных кранов смешанная вода подается на одну или две (в случае с душевым распылителем) точки излива, устройства для душевых кабин могут иметь таких 2, 3, 4 и даже 5 или 6.

Большое количество точек водоотвода связано с функциональной насыщенностью душевой кабины – верхний душ, боковые форсунки, гидромассаж, их комбинация, и так далее. Чем сложнее конструкция кабины, тем больше в ней устройств потребляющих воду и больше режимов ее потребления.

к оглавлению ↑

Смеситель на 3 положения, его устройство

Наиболее распространенным и популярным смесителем в душевых кабинах демократичной цены, является кран смеситель на три положения.

Он обеспечивает переключение следующих режимов:

Устройство такого смесителя на три положения напоминает рычажный кран, но несколько сложнее. Он выполнен в виде двух бочонков (корпусов), соединенных между собой медной или латунной трубкой. Качественные корпуса тоже сделаны из латуни или сантехнической бронзы. Сама регулирующая система установлена внутри этих корпусов и представляет собой керамический картридж. Их два, по одному в каждом бочонке.

Первый картридж принимает холодную и горячую воду из водопровода, смешивает ее и передает на второй, который служит переключателем режима, то есть направляет смешанный поток воды в один из отводов корпуса распределителя и далее на устройство кабинки – душ, форсунки и другое.

к оглавлению ↑

Меняем смеситель

Как и любая другая вещь, смеситель для душевой кабинки не вечен, поэтому время от времени приходится его ремонтировать, а зачастую и менять.

Ниже приведем перечень симптомов, говорящих о том, что система требует хирургического вмешательства:

Для замены крана сначала нужно его купить.

Если обычные смесители за редкими исключениями имеют стандартные посадочные габариты, то в нашем случае наблюдается некоторое разнообразие установочных размеров, способов подключения и количества режимов – об этом далее.

к оглавлению ↑

Выбираем замену

Для корректного подбора нового смесителя на 3 положения в душевую кабинку, нужно обратить внимание на следующие нюансы:

Важно! Все крепежные элементы – гайки, шайбы, хомуты и так далее стоит выбирать только из латуни или бронзы.

Стальные детали в условиях душевой кабины довольно быстро поддаются коррозии и намертво прикипают друг к другу – их очень сложно, а зачастую и вовсе невозможно разобрать при последующем ремонте.

В таблице ниже приведены характеристики и цены наиболее популярных устройств совместного производства России и Китая.

Марка изделия и межосевое расстояние Количество режимов (положений) Вид подсоединения (хомут или гайка). Производитель, цена.
Смеситель Sx 3/100

100 мм.

3 режима Хомут СП РОССИЯ — КИТАЙ.

2499,00 р.

Смеситель DX3/145/150

145-150 мм.

3 режима Хомут СП РОССИЯ — КИТАЙ.

3000,00 р.

Смеситель FX3/120/125

120-125мм.

3 режима Хомут СП РОССИЯ — КИТАЙ.

3100,00 р.

Смеситель SG3/100 -150

100-150 мм.

3 режима Гайка СП РОССИЯ — КИТАЙ.

3500,00 р.

к оглавлению ↑

Замена смесителя

Восстановление работоспособности водораспределителя на три положения может потребовать как смену картриджей, так и полную его замену. Если вы обладатель разборных корпусов, которые к тому же сохранили свою целостность, вполне достаточно будет заменить картриджи.

К сожалению, бюджетные модели душевых кабин, как правило, комплектуются неразборными смесителями, ремонт которых означает их замену новыми.

Ниже мы расскажем, как провести такой ремонт своими руками. Замена картриджей, как и самого смесителя невозможна без демонтажа этого устройства. Рассмотрим процесс подробнее.

Самый простой вариант – это когда кабинка снабжена задней и боковыми панелями и ее относительно легко отодвинуть от стены для получения доступа к системам. В этом случае алгоритм действий следующий:

Вариантов кабинок и способов их монтажа довольно много, рассказать обо всех нюансах не выйдет. Добавить стоит лишь то, что встречаются душевые системы, когда для замены кранов приходится полностью разбирать всю конструкцию, а в остальном описанные выше этапы применимы в любых случаях.

к оглавлению ↑

Стоимость работ

Средняя цена работ по установке или замене кранов в душевой кабине находится в пределах 1500 – 1800 р. однако в особых, сложных случаях, стоимость работ может достигать стоимости монтажа самой кабинки – 4500 – 7000 р.

В этой статье мы рассказали, как можно отремонтировать систему водораспределения душевой кабинки способом замены картриджей или самого смесителя.

Дело это конечно хлопотное, но если 1500 р. за услуги специалиста для вас деньги, стоит поработать своими руками. У вас все получится!

Олег Кузнецов

Эксперт проекта StrojVanuu.ru

Статья помогла вам?

Дайте нам об этом знать - поставьте оценку

Загрузка...

strojvannu.ru

Как заменить смеситель в ванной: инструкция

Как заменить смеситель в ванной

Как заменить смеситель в ванной

В современном доме или квартире присутствует множество сантехнических устройств. Комфортабельное проживание не может считаться полноценным без полного спектра устройств, использующих воду. Широкий ассортимент, предлагающийся к продаже в интернет-магазинах и строительных супермаркетах, включает в себя не только традиционные смесители различных конфигураций, но и такие вещи, как биде-приставки, гигиенические души и универсальные душевые кабины. Хозяйственный владелец жилья должен знать, как установить или заменить основные узлы таких устройств.

Самостоятельно монтируем гигиенический душ

Содержание статьи

Одним из интересных сантехнических устройств, используемых в комфортабельном жилье, является гигиенический душ, устанавливаемый на унитазе. С его помощью вы можете превратить обычный унитаз в универсальное устройство. Такой подход особенно популярен в санузлах с ограниченной площадью.

Такие устройства называются универсальными, потому что их можно смонтировать практически на любую модель унитаза.

Универсальные гигиенический душ на унитазе

Обычно такое универсальное оборудование поставляется в следующей комплектации:

Устанавливается универсальная душ-приставка обычно под крышку унитаза. Место расположения (левое или правое) выбирается в зависимости от установки унитаза и наличия свободного места.

После монтажа устройства вы получаете полноценный гигиенический душ без необходимости установки дополнительного устройства – чаши биде.

Универсальный гигиенический душ

Сама процедура установки универсального гигиенического душа-биде займет у вас от силы пару часов. Стоит отметить, что определить место установки такого устройства необходимо еще на этапе проектирования – универсальный душ, крепящийся на стену, обычно имеет скрытую подводку воды, трубы которой располагаются за декоративным кафельным покрытием. Соответственно, штробы для размещения таких трубопроводов должны формироваться еще до укладки кафеля. Существуют и устройства, крепящиеся непосредственно к унитазу с помощью специального кронштейна.

Порядок монтажа универсального душа

Порядок монтажа универсального душа

  1. Разместите на смесителе душа прокладку.
  2. Подсоедините к смесителю выходной патрубок. Разместите смеситель на крепежном кронштейне, а потом зафиксируйте его прижимным узлом через прокладку. Прижимной узел обычно закрепляется гайкой.
  3. Присоедините к устройству шланги, подводящие воду.
  4. Зафиксируйте узел соединительной гайкой.
  5. Закрепите на смесителе шланг подачи воды.
  6. Закрепите на шланге гигиеническую насадку-лейку.
  7. Снимите защитную прокладку. Обычно она изготовлена из двустороннего скотча.
  8. Установите крепежный кронштейн на унитазную крышку.
  9. Поверх крепежного кронштейна устанавливается ранее снятая крышка унитаза, которая затем закрепляется болтами.

Вид установленного универсального гигиенического душа

Подключаем универсальный душ к смесителю умывальника

В том случае, если в вашем туалете имеется раковина для умывания, гигиенический душ можно смонтировать непосредственно к смесителю раковины. Для этого используется специальная модель смесителя, которая имеет дополнительный выход под шланг душа.

 Полезный совет: при отключении душа, подключенного к смесителю, сначала переведите поток воды непосредственно на смеситель, а уже потом перекройте воду рычагом. Целесообразность использования такого порядка выключения связана с тем, что запорная арматура крана более надежна, чем узел переключения потока воды на душ.

Универсальный душ, подключенный к смесителю

Не забудьте подобрать подходящую длину шланга душа, чтобы он с запасом доставал до унитаза. Такое подключение позволит вам проводить гигиенические процедуры, не выходя из туалета. Это особенно актуально в том случае, если в вашем доме имеется раздельный санузел.



Монтаж универсального гигиенического душа к подвесному унитазу



Универсальный гигиенический душ с подвесным унитазом

В последнее время чрезвычайно популярной стала установка подвесных унитазов. Такое устройство выгодно смотрится в санузле за счет того, что вся инфраструктура (подводящие воду шланги, канализационные трубы и собственно сливной бачок) спрятаны за декоративной стенкой. На саму стенку выводится лишь кнопка управления сливным бачком. При установке подвесного унитаза целесообразно смонтировать рядом универсальный гигиенический душ.

Порядок установки гигиенического душа на фальш-стенку

  1. На некотором расстоянии от капитальной стены устанавливается необходимая сантехническая инфраструктура и рассчитывается место установки гигиенического душа.
  2. Подвесной унитаз обычно крепится на специальной раме – инсталляции. Декоративная стенка обычно формируется из листов гипсокартона, закрепляемых на специальном металлическом профиле. Для того чтобы разместить рядом гигиенический душ, необходимо закрепить на каркасе декоративной стены кронштейн для шлангов подводки гигиенического душа и собственно корпуса смесителя.
  3. К кронштейну подводятся шланги водоснабжения.
  4. В листах гипсокартона делается вырез под подводящие шланги.
  5. После монтажа декоративной стены и наклейки кафеля на стенку, монтируется корпус смесителя универсального гигиенического душа.

Собираем и устанавливаем смеситель на биде

При наличии санузла большой площади, можно смонтировать биде, как самостоятельный сантехнический узел. Вы вполне можете установить смеситель на это устройство своими руками.

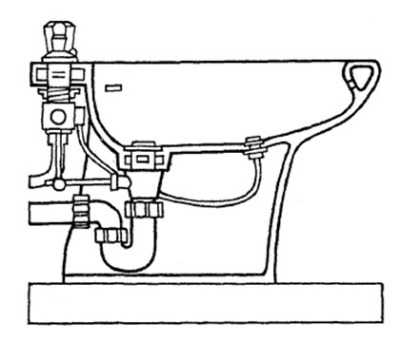

Вид биде в разрезе

В принципе, смеситель для биде во многом похож на обычный смеситель, устанавливаемый на раковину или в ванну. Однако такой смеситель имеет некоторые особенности: его носик может вращаться, а в конструкции предусмотрен рычаг, открывающий или закрывающий отверстие слива.

Смеситель для биде

Последовательность монтажа или замены смесителя биде

  1. К нижней части смесителя крепится декоративная накладка, а также подкладка из резины.
  2. Через нижнюю часть бортика биде продеваются гибкие водопроводные шланги.
  3. К декоративной накладке крепится корпус смесителя.
  4. На крепежные болты одеваются резиновые прокладки.
  5. Фиксирующие гайки сначала наживляются руками, а затем затягиваются отверткой.

Установка или замена смесителя, установленного в душевой кабине

Во многих домах в санузлах сейчас устанавливают душевые кабины. Это хорошее устройство, которое значительно экономит место в помещении и позволяет проводить полноценные гигиенические процедуры.

Процесс замены смесителя в душевой кабине начинается с демонтажа.

Шаг 1

Перекройте воду в трубопроводах. В однорычажных запорных устройствах положение рычага при закрытой магистрали – перпендикулярно трубе.

Шаг 2

Сам демонтаж, начинается с разборки всех декоративных элементов, которые, как правило, закрывают доступ к крепежным узлам, водопроводной и канализационной инфраструктуры.

Ручки смесителя в душевой кабине

На ручках смесителя душевых кабин обычно имеются декоративные накладки, которые обозначают подачу горячей или холодной воды. Эта декоративная накладка поддевается шлицевой отверткой и аккуратно снимается.

Обычно под декоративной накладкой находится винт, фиксирующий ручку смесителя. Этот винт откручивается и вынимается.

В ряде случаем подача воды в смесителе в душевой кабине может регулироваться одним рычагом. В нем, как правило, тоже имеется декоративная накладка, под которой расположен фиксирующий винт.

Демонтированный рычаг смесителя

Шаг 3

Под управляющим рычагом расположена шайба, крепящая корпус картриджа. Именно картридж обычно выходит из строя. Он представляет собой узел, в котором имеется два входных отверстия (для горячей и для холодной воды) и одно выходное отверстие. Перемещая рычаг смесителя, мы регулируем как общую площадь водозаборных отверстий (этим регулируется напор воды в душе), так и относительное расположение отверстий картриджа на трубопроводах горячей и холодной воды (этим регулируется температура воды в душе).

Шайба, крепящая картридж за время эксплуатации может «прикипеть» к корпусу смесителя и снимать ее придется с приложением больших физических усилий, с одновременным обливанием корпуса смесителя крутым кипятком или даже с заливкой внутрь корпуса смесителя машинного масла. Обычно, именно на этом этапе возникают определенные трудности, но комплексный подход может решить эту проблему.

Демонтированная фиксирующая шайба картриджа

Шаг 5

После получения доступа к корпусу картриджа, последний легко снимается пассатижами с узкой рабочей частью. Теперь вам осталось только приобрести аналогичный картридж и поместить его на месте старого. После чего произведите сборку смесителя в душевой кабине в обратной последовательности.

Демонтированный картридж смесителя

Новый и старый картриджи

Такую процедуру замены можно провести в том случае, если в вашей душевой кабине вышел из строя только картридж. Однако современные душевые кабины имеют внутри  достаточно сложные гидротехнические устройства, например, насос для создания гидромассажных струй и чтобы отремонтировать такой узел, вам придется полностью разбирать и демонтировать душевую кабину. К тому же, насосы и их форсунки имеют довольно сложное устройство, так что в этом случае лучше все-таки обратиться к профессионалам.

Как видите, заменить своими руками смесителя в различном сантехническом оборудовании довольно просто. Для этого не придется обращаться в специализированные организации, достаточно просто иметь дома минимально необходимый запас инструментов. Ну, а чтобы более подробно ознакомиться с процедурой самостоятельной замены смесителя, посмотрите обучающее видео.

Видео — Как заменить смеситель в ванной

Как заменить смеситель в ванной

Универсальный душ, подключенный к смесителю

Универсальный гигиенический душ

Универсальный гигиенический душ с подвесным унитазом

Универсальные гигиенический душ на унитазе

Демонтированный рычаг смесителя

Новый и старый картриджи

Порядок монтажа универсального душа

Ручки смесителя в душевой кабине

Смеситель для биде

Демонтированный картридж смесителя

Демонтированная фиксирующая шайба картриджа

Вид установленного универсального гигиенического душа

Вид биде в разрезе

kanalizaciyaseptik.ru

замена своими руками / Zonavannoi.Ru

Даже недавно проведенный капитальный ремонт санузла не гарантирует владельцам защиту от разного рода неприятностей, например, поломки сантехнических приборов. Как правило, эти вещи происходят внезапно и часто становятся настоящей катастрофой. Пожалуй, наиболее распространенная проблема – поломка смесителей, в частности, в душевом боксе.

Содержание статьи

Диагностика неисправностей

Некорректная работа рычажного крана может быть вызвана различными факторами. Существует несколько критериев, при появлении которых можно убедиться в том, что вышел из строя именно картридж для смесителя душевой кабины. Они обычно следующие:

  1. Нарушен порядок работы устройства, то есть, не включается горячая вода, или идет вместо холодной.
  2. Смеситель пропускает воду. Зачастую на стыках деталей прибора просачивается влага, что со временем может привести в негодность наружную оболочку рычажного крана.
  3. Не функционирует подача либо перекрытие воды независимо от положения управляющей рукоятки, а сам рычаг свободно болтается.

Все это говорит о том, что, скорее всего, вам потребуется замена картриджа в смесителе душевой кабины. Он может выйти из строя по различным причинам, таким как минеральный состав воды, известковый налет на рабочих плоскостях устройства, неправильный монтаж и эксплуатация.

Даже новая сантехника не застахована от внезапных поломок

К тому же картридж может прийти в негодность вследствие естественного износа подвижных частей. Кроме того, сантехника может иметь «врожденные» дефекты, особенно дешевая продукция, изготовленная в Китае. Такие изделия очень быстро начинают пропускать воду в местах переключения с горячей на холодную воду, и вам очень повезет, если получится обойтись простой сменой кассеты смесителя.

Причин поломки изделия может быть масса, но решение проблемы всегда только одно – установка нового картриджа. Конечно, альтернативой может стать полная замена смесителя в душевой кабине, но это обойдется во много раз дороже и будет сопряжено с определенными трудностями.

В большинстве случаев смена оборудования не потребуется. Значительно проще и дешевле будет установить новую кассету для рычажного крана. Приобретя это устройство, и точно следуя пошаговым рекомендациям, вы вполне сможете провести ремонт смесителя душевой кабины своими руками.

Конструкция рычажного крана

Функция такого сантехнического оборудования, как смеситель, состоит в распределении потока воды, регулировании ее температуры, а также направлении струи в головку душа.

Для разных видов смесителей выпускают свой тип картриджа

Конструктивно прибор состоит из двух основных деталей – внешний корпус и картридж. Корпус, как правило, изготовлен из сантехнической бронзы, покрытой слоем хромирования, нанесенного гальваническим методом. Сантехническое оборудование нижнего ценового сегмента может быть выполнено из алюминиево-кремниевого сплава, так называемого силумина. Такая продукция имеет очень низкое качество, поскольку этот материал очень хрупкий и сильно подвержен влиянию внешних факторов, поэтому, приобретая рычажный смеситель, следует убедиться в том, что его корпус изготовлен из латуни.

Размеры стандартного картриджа для душевой кабины

Стандартные сантехнические картриджи размером в 35–40 мм обычно изготовлены из пластмассы. Они могут иметь возможность работать в нескольких разных режимах. Наибольшим спросом пользуются устройства, имеющие три или больше режима переключения. Помимо пластика, изделие может содержать такие материалы, как керамика, сталь и бронза. Устройство душевой кабины таково, что для него лучше использовать картриджи из пластика, так как металлические детали довольно быстро выйдут из строя при постоянном контакте с водой.

Кроме этого, в рычажном смесителе имеются такие детали, как обойма картриджа, которая выполняет функции его крепления. Она имеет внутреннюю резьбу, с помощью которой наворачивается на корпус. На его поверхности имеется перегородка, удерживающая картридж. Дивертор, или распределитель потока воды, фиксируется гайкой в соответствующем гнезде.

При регулярной эксплуатации однорычажного вентиля для гидробокса может возникнуть ряд неисправностей, и, зная, как разобрать смеситель в душевой кабине, можно точно определить причины поломки.

Критерии подбора крана

Ремонт вентиля душевой кабины – процесс несложный, и заключается в обычной замене картриджа смесителя. Как правило, большинство хозяев подыскивают смеситель для замены в гидробокс именно той же модели, которой была укомплектована душевая кабина. Но это совсем необязательно – достаточно, чтобы совпадали размеры, то есть расстояние между штоками крана.

Для приобретения нужной детали следует снять размеры со старого картриджа

Они имеют стандартные значения – 100, 125, 145 и 150 мм. Расстояние замеряется от рычага управления режимами до штуцера подачи воды. Прибор может иметь от 1 до 5 режимов.

Выбор картриджа и расходных материалов

Кассета смесителя должна соответствовать модификации крана, на который будет монтироваться. Однорычажный смеситель для душевой кабины оснащается керамическим, гидрокерамическим либо шаровым картриджем. На двухвентильный кран устанавливают кран-буксы из бронзы либо керамики. Они комплектуются паранитовыми или резиновыми уплотнительными элементами.

Критериями выбора картриджа для смесителя в душевой являются количество отверстий, диаметр и длина штока.

В данный момент наибольшим спросом пользуются модели устройств, функционирование которых зависит от давления в трубопроводе. Однако эти изделия имеют серьезный недочет – если напор воды недостаточен, устройство может не работать. Еще такая сантехническая кассета неустойчива к резким перепадам нагрузки, так называемым гидроударам. В любом случае длительность эксплуатации изделия будет зависеть от его амортизации и качества конструкции.

Набор необходимых инструментов для проведения работ

Выбрав устройство, подходящее именно вам, можно приступать непосредственно к монтажу. Для этого потребуется наличие некоторых инструментов. Желательно иметь набор гаечных ключей, шведский разводной ключ, комплект отверток различных профилей, и мощные плоскогубцы.

В том случае, когда резьба деформирована или полностью сорвана, ремонт изделия и его использование в будущем станет неосуществимым. А если реконструкция крана в душевом боксе не представляется возможным, остается только его полная замена.

Замена кассеты смесителя

В первую очередь следует закрыть задвижки подачи воды на стояке. На передней части прибора есть декоративная пробка, скрывающая винт, фиксирующий рукоятку управления. Открутив его, рычаг можно снять.

Случается, что образовавшийся налет препятствует этому. В таком случае рекомендуется облить устройство горячей водой, что способствует расширению материала.

После откручиваем круглую гайку, удерживающую картридж, после чего можно его снять и установить на это место новую деталь. Очень важно, чтобы совпадали параметры смесителя и новой кассеты. Для того чтобы в этом убедиться, следует установить кассету в гнездо, но не фиксировать ее, и попробовать поставить на свое место рукоятку управления.

Прежде всего, перекройте воду и снимите декоративные накладки

Если все встало, как положено и вид изделия остался прежним, значит, кассета подобрана правильно. Перед тем как выполнить окончательный монтаж, нелишним будет очистить внутренние поверхности крана от грязи и солевых отложений. Чтобы упростить эту задачу, специалисты рекомендуют нанести «жидкий ключ» – эмульсию, растворяющую ржавчину и накипь. Самым распространенным вариантом является спрей WD-40.

При сборке обязательно нужно обратить внимание на целостность уплотнительных прокладок и колец, поскольку зачастую кран может протекать из-за их некорректной установки.

Следующим шагом станет окончательная сборка. Картридж фиксируется круглой прижимной гайкой и монтируется рычаг управления с помощью соответствующего винта. В конце сборки необходимо проверить корректную работу устройства и его герметичность.

Закрутите прижимную гайку, удерживающую картридж

Следует опробовать работу крана в разных положениях, и если горячая и холодная вода нормально включается и выключается, значит, картридж установлен и подобран правильно. Убедиться в надежности герметизации можно, насухо вытерев кожух смесителя и полностью открыв воду, предварительно удерживая рукой отверстие крана. Если герметичность нарушена, это будет видно невооруженным глазом.

Установка нового смесителя

Для опытного специалиста монтаж нового оборудования не представит особой сложности и это займет у него минимум времени. Кроме того, у профессиональных сантехников имеется в наличии комплект необходимых устройств и инструментов, существенно облегчающих задачу.

Для замены смесителя нужен доступ к задней стенке душевой кабины

Установка нового сантехнического оборудования в душевом боксе может быть связано с определенными неудобствами, поскольку для этого необходимо получить легкий доступ к задней стенке конструкции.

Зачастую монтаж гидробокса имеет определенные тонкости и производится непосредственно в санузле. В некоторых случаях придется провести полную разборку душевой установки для того, чтобы заменить смеситель новым.

Стоимость такого мероприятия может быть равноценна монтажу нового гидробокса и подсоединения его к коммуникациям. Поэтому желательно оставить между стеной и корпусом душевой кабинки необходимый просвет для того, чтобы не столкнуться подобными проблемами при ремонте и замене сантехнического оборудования. Это поможет избежать ненужных сложностей.

Процесс замены крана

Душевая кабина отодвигается от стены или демонтируется, чтобы можно было без лишних трудностей добраться до крепежа и подводки смесителя. Декоративные накладки на лицевой части снимаются, потом откручиваются винты или шурупы, фиксирующие устройство. На задней стенке отвинчивают гайки шлангов подключения воды. После монтируется новый кран и все подключается и устанавливается на место в обратной последовательности.

Замена смесителя — длительный и хлопотный процесс

Обычно процесс замены кассеты смесителя для душевой кабины довольно прост. Залогом успешного его проведения является точный и верный выбор картриджа и неукоснительное выполнение рекомендаций по сборке. Чтобы сантехническое оборудование служило максимально долго, следует своевременно проводить профилактические мероприятия.

Кроме того, увеличить срок службы прибора помогут такие вещи, как соблюдение правил пользования и наличие в системе водопровода специальных фильтров. Ну и, конечно, желательно, чтобы сборка и установка сантехнического оснащения душевого бокса производилась квалифицированными специалистами.

zonavannoi.ru

Ремонт смесителя душевой кабины своими руками

Во-первых, смеситель может располагаться на некоторой высоте над поддоном прямо на стене. Была когда-то мойка, и её убрали, остался кран. Во-вторых, смеситель может быть встроенным в бокс. Возможно, имеются и другие ситуации, но эти две наиболее распространены. Именно способ монтажа и определяет то, как проводится ремонт смесителя душевой кабины. И самое главное – цена вопроса. Нестандартные детали сложнее достать.

Итак, смесители в душевом боксе либо встроенные, либо внешние. В первом случае агрегат является неотъемлемой частью уголка и поддона, а во втором крепится на стене. Да-да, не удивляйтесь, смесители бывают разными. В зависимости от конструкции крана душевого бокса и ситуативной мотивации покупателя в момент принятия решения о выборе того или иного товара. Иногда кран монтируется на край чугунного поддона, на такой высоте не всем удобно им пользоваться, поэтому техническое решение нельзя назвать популярным.

Почему ломается

Самой частой причиной является плохое качество воды. Это и обилие солей, и наличие непонятных примесей. И, конечно же, ржавчина. Вот почему на входе в квартиру обязательно ставится фильтр грубой очистки, желательно оборудовать вход и проточным фильтром тонкой очистки (но он дорог и больших размеров). Самое неприятное, что, заметив заедание рычага, моющиеся начинают его сильнее дёргать, яростно топая по поддону, вместо того, чтобы немедленно вызвать сантехника или проделать ремонт своими руками. С высоту нашего опыта можем заметить, что это в корне неверный алгоритм.

Смеситель для душевой кабины

До начала ремонта защитите свой поддон. Либо вставайте туда голыми ногами. Осторожно обращайтесь с покрытием поддона, потому что процесс реставрации затруднителен.

Внешние смесители

Внешние краны бывают двухвентильными (по старой советской схеме) или однорычаговыми. Имеются в народе свои названия, но это не меняет сути дела. Все боксы с поддоном и неполным уголком имеют внешний смеситель по определению.

Починка однорычагового крана

В этом случае ремонт упрощается до простейшего набора процедур:

  1. Поломка: течёт шланг. Причина: нарушение герметизации между кольцами металлического рукава. Необходимое действие: купить новый, выполнить установку. Инструмент: сантехнический газовый ключ, мягкая прокладка под гайку (чтобы не поцарапать).
  2. Поломка: подтекает гусак смесителя. Причина: нарушение целостности резиновой прокладки. Необходимое действие: установка новой прокладки, можно использовать не только резину, но и фум-ленту, а также лен с изолирующей пастой. Инструмент: тот же.
  3. Поломка: ослабление струи из-под крана. Причина: засорение аэратора-сетки на стыке кусака и корпуса однорычажного смесителя. Необходимое действие: откручивается гусак, прочищается сетка аэратора, выполняется установка. Инструмент: тот же.

    Особенности напора струи

  4. Поломка: заедает или не доходит до предельных положений рычаг, напор воды плохо регулируется, невозможно настроить температуру, протечки из-под рычага, кран не перекрывается до конца. Причина: выход из строя картриджа смесителя. Необходимое действие: выкрутить винт, удерживающий рычаг (находится под заглушкой), снять регулятор, вывинтить гайку, извлечь картридж, убедиться, что проходная арматура ничем не забита, проделать сборку в обратной последовательности с установкой нового (купленного) картриджа. Инструмент: отвёртка, газовый сантехнический ключ.
  5. Поломка: течёт гайка крана у основания шланга. Причина: нарушение герметичности прокладки. Необходимое действие: отворачивается гайка, производится установка новой прокладки, допускается использовать фум-ленту или льняную паклю с уплотнительной пастой. Инструмент: сантехнический ключ.

Как выбрать картридж

Важную роль играет выбор картриджа. Множество мошенников копируют известные зарубежные бренды. Рекомендуется под установку брать продукцию в проверенном магазине. Не так давно ругали китайскую продукцию, но сегодня авторы ни в чем не могут упрекнуть страну Мао Цзэдуна. Китайская продукция становится все более качественной. В особенности, это касается электроники. Разнообразие моделей картриджей сводится всего лишь к двум конструкциям:

Как разобрать и собрать картридж

Первый тип сам по себе является ремонтопригодным. Поэтому есть смысл его разобрать и починить при недостатке денежных средств. Керамический картридж, не боится жёсткой воды и более долговечен.

Картридж смесителя для душа

Рассмотрим процесс разборки именно на его примере:

  1. Нужно найти на корпусе два небольших окошка, в которые продеты зубцы съёмной части.
  2. Сверху перемычка до окна поддевается, и зубец выскакивает. То же самое нужно сделать с другой стороны.
  3. Съёмная часть выходит, внутри корпуса находятся:

Для защиты от неправильной сборки в конструкции имеется обилие шиповых ключей. Иногда ломается деталь, но в большинстве случаев кран просто начинает заедать. Это значит, что его нужно смазать. Потребуется найти подходящий материал. Это может быть силиконовая (синтетическая смазка). Она наносится между пластинами и на все подвижные детали. Силиконовая смазка не боится воды и обладает хорошими гигиеническими показателями. Подвижные части за исключением пластин можно обработать Литолом 24, который не боится воды и эксплуатируется при температурах от минус 40 до плюс 120 градусов Цельсия. Ту и другую не сложно найти в магазинах.

Сами по себе конструкции картриджей являются очень долговечными, но сантехники ленятся ремонтировать. Иногда внутри стоит сетка. Это глушитель шума, такие краны никогда не дудят.

Двухвентильные смесители

В этом случае дозирование температуры осуществляется изменением проточного сечения каналов горячей и холодной воды по отдельности. Регуляция осуществляется при помощи кран-буксов с резиновыми прокладками. Душем управляет золотник, приводимый в действие кривошипом.

Неполадки

Если краны начинают течь, не закрываются и проявляют иные признаки неполадок, нужно перекрыть воду. Затем снимается рукоятка крана (под заглушкой находится шлицевой винт). Необходимо отвернуть гайку и вывернуть кран-букс. Основной причиной неполадок является рабочая резиновая прокладка (её можно узнать по размеру – самая большая). Замените. При необходимости меняйте малые прокладки, защищающие рукоятку от протечек.

Если текут соединения душа, вывинтите гайку, намотайте фум-ленту или паклю с уплотнительной пастой. Иногда не удаётся перекрыть душ, и вода одновременно течёт отовсюду. В этом случае:

При протечках гусака предпринимаются те же меры, что и для однорычажного крана.

Комплектация душевой кабины и типичные поломки

Интегрированные смесители душевых боксов могут выполняться по схеме с рычагом. Но ручки стоят на разной высоте, над гидромассажным блоком. Внутри находится картридж, чаще всего керамический. Такой, как был рассмотрен выше за вычетом мелких деталей. Душем управляет отдельная кнопка. Часто она тоже исполняется по картриджному типу. На всякий случай ещё раз перечислим характерные неисправности:

Душ сломался и не работает

  1. Поломка: не включается душ. Причина: пора менять смазку, либо сломались детали, в том числе керамические пластины. Ремонт: необходимо провести обслуживание согласно приведённой выше информации.
  2. Поломка: регулятор заедает. Причина: накипь и отложения солей забили суставы картриджа. Ремонт: необходима смазка.
  3. Поломка: вода не перекрывается. Причина: вероятно, поломаны внутренние детали, в том числе пластины. Ремонт: замена негодных запчастей или смена всего картриджа.
  4. Поломка: в боковом положении не открывается вода. Причина: поломка деталей, либо избыток отложения солей на внутренних деталях. Ремонт: извлечь картридж, вскрыть, осмотреть, произвести необходимые для восстановления работоспособности операции.
  5. Поломка: одновременно течёт вода из душа и крана. Причина: неисправен картридж душа. Ремонт: извлечь картридж душа, разобрать, осмотреть, провести необходимые операции для восстановления работоспособности.

Где взять детали для ремонта картриджа

Помимо технологии сварки пластика имеется другой вариант. После замены очередного картриджа не выкидывайте старый. Но если он служит исправно купите такой же. И будут запасные детали. Силиконовую и натуральную водостойкую смазку можно приобрести в любом магазине. С высоты своего опыта заметим, что во многих случаях гидромассажный и основной картриджи можно восстановить.

Как разобрать штатный смеситель

Процесс демонтажа мало чем отличается от рассмотренного выше. Разница лишь в форме деталей:

  1. Снять боковую заглушку из пластика на боковине регулятора.
  2. Вывинтить болт (шлиц, TORX, шестигранник и пр.).
  3. Газовым или другим ключом аккуратно вывинтить гайку.
  4. Извлечь картридж.

О дальнейших действиях читайте выше. Единственная заметка – диаметр картриджа может слегка различаться. Брать нужно подходящий, понятное дело. Для этого измерьте его диаметр штангенциркулем. Особое внимание обратите на то, что переключателями бокса иногда регулируется поступление воды в систему гидромассажа. В таком случае картридж там будет многопозиционным.

Как добраться

С высоты своего опыта заметим, что доступ к крану бокса часто затруднён. Тем не менее для замены картриджа не всегда нужно проводить полный демонтаж с освобождением поддона. При падении секций стекла даже с такой высоты на поддон возможно всякое. Следовательно, демонтаж проводится вдвоём.

aqua-sovet.ru

Как подобрать и заменить смеситель в душевой кабине самостоятельно

Главная / Статьи / Как подобрать и заменить смеситель в душевой кабине самостоятельно

06.02.2020

Смесители для душевых кабин. Как правильно определить, какой смеситель вам именно необходим при поломке, и как его заменить.

Первое ,на что необходимо обратить внимание, это на количество режимов смесителя.

Если вы посмотрите на ваш смеситель с обратной стороны, то вы сможете несколько выходов. Сколько выходов вы увидите, значит столько режимов у вашего смесителя.

Например

первый выход- тропический душ,

второй выход- ручной душ,

третий выход- массаж спины,

четвертый выход – массаж ног.

Подключение воды к смесителям в душевых кабинах всегда имеет выход на гайку

Второй момент , это надо обратить внимание на сами выводы подключения режимов.

Они бывают как на гайку , так и на хомуты.

Третий момент .Смесители имеют разное межосевое расстояние между переключателем режимов и регулятором горячей холодной воды.

Соответственно , вам необходимо замерить расстояние от центра ручки , до центра ручки , и тогда вы сможете грамотно выбрать смеситель.

Однако следует заметить ,что не всегда необходимо иметь точный размер. Если у вас 10 см, а вы намерили 9 или 11 см, то вы сможете его легко поставить. Потому что за счет декоративных чашек , которые закрывают отверстия ,можно расширять немного расстояние, подпилить или подрезать.

Поговорим о разборке самого смесителя.

Режим включения холодной горячей воды находиться как правило снизу, а переключатель режимов как правило сверху.

Сломаться могут обе части смесителя. Регулятор переключения горячей холодной воды как правило ломается из-за большого содержания известкового налета внутри, забивается сеточка и он начинает протекать снизу.Этот картридж обычно стоит дешевле чем картридж переключения режимов .

Картридж переключения как правило ломается при неправильном использовании смесителя. Что делают люди, не зная как правильно пользоваться смесителем. Вы включаете напор воды и пользуетесь одной из функций, например тропический душ, и решаете переключить на ручной душ. Вы переключаетесь с одной функции на другую не выключив при этом воду. В таком случае происходит гидроудар, и после определенного количества таких переключений ваш смеситель выходит из строя. Обычно такой эксплуатации хватает на год полтора. Поэтому правильным будет при переключении режимов отключать напор воды, тогда смеситель будет вам служить долго.

Снятие ручек со смесителя.

Ручка регулятора холодной горячей воды ,снимается везде одинаково. Снизу есть пластиковая заглушка, сине красного цвета. Убрав которую, вы крестовой отверткой или шестигранным ключем , делаете несколько оборот против часовой стрелки, и ручка регулятора легко снимается.

Ручка переключения режимов может разбираться по разному.

Например сбоку выкручивается маленькая рукоятка, и также отверткой или шестигранником откручивается винтик , который держит ручку. Может быть такая же пластиковая заглушка, как у регулятора воды. Также иногда бывает сама ручка переключения режимов раскручивается пополам, после этого вы увидите гаечку или винтик который надо открутить и снять ручку.

После того как вы снимите ручки со смесителя , вы сможете увидеть в верхней части переключателя контргайку , которая просто откручивается при помощи гаечного ключа .Снимается декоративная чашка, и на этом этапе вы сможете увидеть верхний картридж переключателя режимов .

Картридж также при помощи гаечного ключа откручивается и вынимается рукой ,иногда это сделать непросто. Картридж имеет столько же отверстий, сколько режимов у душевой кабины.

С этим картриджем вы можете прийти в магазин и выбрать аналогичный.

Собирается все в обратном порядке, на картридже есть посадочные выступы ,а на смесителе канавки. Важно хорошо затянуть и прикрутить иначе может быть течь воды.

Нижний картридж, или картридж регулировки воды, может иметь либо откручивающуюся чашку ,либо вообще одеваться и сниматься через уплотнительную резинку с усилием.

Затем откручивается руками сама чашка смесителя , которая держит картридж, иногда ее из-за налета внутри открутить очень трудно.

После этого вы сможете достать сам картридж. На картридже так же есть выступы и канавки, которыми нужно попасть при сборке.

Чтобы правильно подобрать картридж ,вам необходимо ориентироваться на диаметр самого картриджа ,а также на выступы и канавки на самом картридже.

Собирается все также просто в обратном порядке.

www.akvasib.ru

видео-инструкция по монтажу своими руками, особенности смесителей для умывания, как разобрать, поменять, цена, фото

В ванных комнатах часто устанавливаются небольшие боксы для принятия душа или устраиваются стационарные кабины. Немаловажным элементом таких конструкций является смеситель, с помощью которого осуществляется включение и выключение воды, а также настройка температурного режима подаваемой жидкости. Подробнее о данном приспособлении рассказывается ниже.

На фото демонстрируется привычный смеситель для душевого бокса.

Основные варианты монтажа

Сантехнические устройства для подачи воды представляют собой небольшие конструкции, позволяющие путем смешивания холодной и горячей рабочей среды получить на выходе жидкость нужной температуры. Неправильная установка способна снизить не только уровень комфорта при эксплуатации, но и привести к серьезным протечкам.

Наружное расположение прибора

При использовании такого варианта смешивание горячей и холодной воды происходит в блоке, находящемся на виду. При этом трубопроводы могут располагаться как снаружи, так и внутри боковых плоскостей. Особое внимание должно уделяться дизайну устройства, чтобы добиться единого стилевого решения.

Модель с наружной камерой для смешивания воды.

Замена крана в душевой кабине без внедрения в стену или оборудование обычно производится достаточно быстро, что связано с отсутствием дополнительных работ, необходимых для скрытия. В отличие от обычного смесителя, данный прибор не имеет излива.

Встраивание в боковые стенки

Более эстетичный вариант заключается в скрытии изделия и трубопроводов, подходящих к нему, за плоскостью отделения. Обычно подобные смесители устанавливаются за панелью, а снаружи находится лишь узел управления.

Ознакомиться с преимуществами данного способа инсталляции можно ниже.

Изделие для скрытой установки.

Примечание!Несмотря на все положительная качества этого варианта, есть один существенный недостаток.В некоторых случаях цена установки может быть достаточно высока, что связано трудоемкостью проведения работ.

Ремонтные мероприятия

Чтобы начинающие мастера знали, как разобрать кран в душевой кабине, далее представляется инструкция, позволяющая выполнить ремонт непосредственно своими руками.

Обычно для восстановления функционирования смесителя достаточно заменить специальный картридж.

Демонстрируется положение картриджа внутри.

  1. При проведении ремонтных работ сантехнических прибор освобождается от внешних элементов, находящихся во внутренней части отсека. Снимаются ручки переключения вместе с декоративными накладками. Крепежный винт обычно располагается на рукоятке.
  2. Под переключающим приспособлением есть гайка, удерживающая декоративный элемент. Ее необходимо открутить подходящим ключом. Она не только удерживает накладку, но и позволяет прижать корпус к месту крепления. В дополнительных способах фиксации отпадает необходимость.
  3. Далее снимается прижимное кольцо. Оно может иметь резьбу или поставляться без нее. Если под ним нет каких-либо винтов и других крепежных деталей, то основной прибор должен повиснуть на гибких шлангах с другой стороны кабины или выпасть из стены.
  4. Для удобства дальнейшей работы осуществляется отсоединение от водопроводной системы. В обязательном порядке перекрываются краны подачи воды непосредственно на трубопроводах. В отдельных ситуациях данный пункт можно пропустить.
  5. Чтобы снять смесительный картридж, аккуратно снимается фиксирующая гайка. В большинстве случаев для откручивания хватает силы руки, но иногда провернуть ее достаточно сложно. При использовании инструментов необходимо проявлять осторожность, тогда хромированная деталь не будет повреждена.
  6. На завершающей стадии картридж для смешения воды извлекается из основного паза. Вместо него вставляется новое изделие. Все работы производятся в обратном порядке, чтобы собрать смеситель и закрепить его. При установке не следует сильно затягивать гайки.

Показаны картриджи в снятом виде.

Внимание!Приведенная информация дает возможность изучить, как разобрать кран в душ кабине без помощи специалистов.Отказ от найма профессиональных рабочих позволяет сэкономить немалую денежную сумму.

Дополнительные рекомендации

Душевая кабина с краном для умывания оборудуется такой лейкой.

В качестве заключения

Информация, приведенная выше, направлена на то, чтобы начинающие мастера смогли четко уяснить, как поменять кран в душевой кабине самостоятельно. Правильное проведение работ позволит отремонтировать смеситель без дополнительных затрат. Что касается качества монтажа, то за него будет отвечать каждый хозяин сам. Если такой вариант устраивает, то после просмотра специального видео в этой статье, можно приступать к основным мероприятиям.

загрузка...

gidroguru.com


Смотрите также
