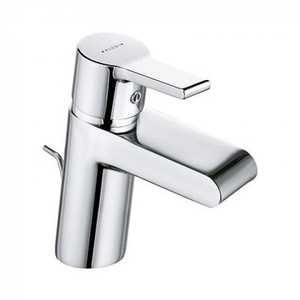

Однорычажные смесители практически полностью вытеснили из кухонь и ванных комнат своих вентильных собратьев. Это и понятно, они более удобны в эксплуатации. Но даже новая конструкция не стала исключением в плане выхода из строя её деталей или частей. Поэтому подтёки из мест соединений, капающая из носика смесителя вода – это все те старые неприятности, с которыми всем приходится сталкиваться. Отсюда и часто задаваемый вопрос – как разобрать однорычажный смеситель, чтобы провести его ремонт? Об этом и будем говорить в этой статье.
Однорычажный смеситель – принцип смешивания водыСодержание статьи
Надо обозначить, что сегодня производители предлагают две разновидности устройств однорычажных смесителей для кухни, которые отличаются друг от друга внутренним рабочим органом. Он и является смесительным элементом, в котором происходит смешивание горячей и холодной воды. Итак, смесители бывают шаровыми и картриджными. Первый – это прибор, внутри которого установлен металлический шар. Внутри последнего сделаны три полости, которые соединяются между собой. Шар точно подогнан под внутреннюю полость корпуса смесителя, создавая полную герметичность. Второй – это цилиндрической формы картридж (обычно пластиковый), в котором также сделаны три полости для смешивания.
В обоих сантехнических приборах присутствуют уплотнительные манжеты, которые отвечают за герметизацию стыков. Чаще всего именно они и выходят из строя. Чтобы до них добраться, надо разобрать смеситель полностью. Необходимо обозначить, что и шар, и картридж – детали невечные. Нередко и они становятся причинами подтёков.
Внимание! Шар и картридж ремонту не подлежат. И если они вышли из строя, то придётся их заменить новыми.

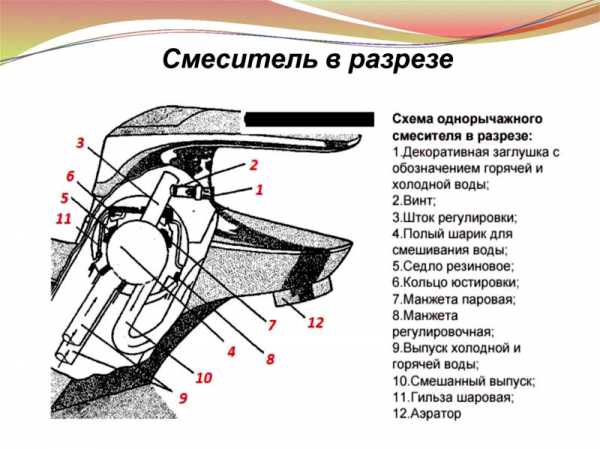

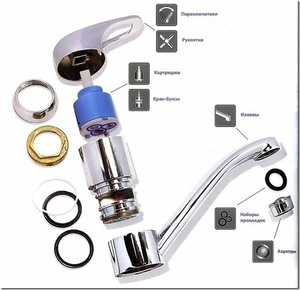

Конструкция однорычажного смесителяРассмотрим ремонт двух разновидностей смесителей по отдельности, где будут указаны нюансы проводимого процесса, потому что есть определённые отличия.
Перед тем как починать кран, то есть, перейти к его разборке, надо перекрыть подачу воды. Всё остальное делается в следующей последовательности.
| Фото | Описание работ |

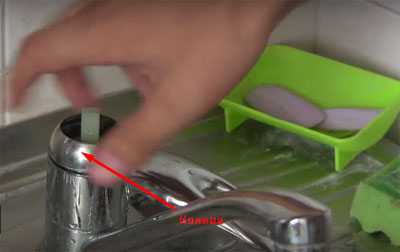

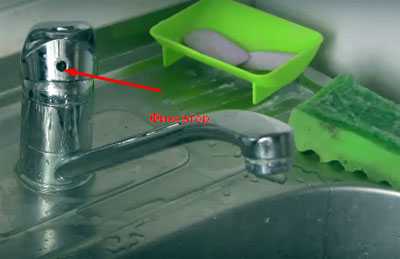

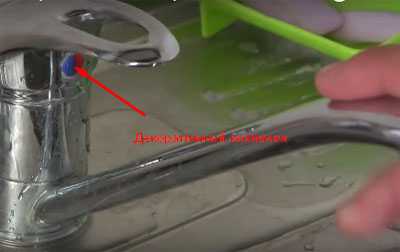

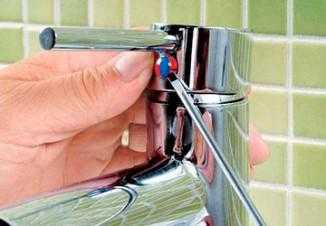

| Первым делом надо удалить защитный декоративный колпачок. Его можно поддеть отвёрткой или ножом, хотя они легко снимаются, если поддеть их ногтем. |
| Внутри располагается фиксатор, который держит рычаг регулировки подачи и температуры воды. Именно через него рычаг передаёт движение на картридж. |

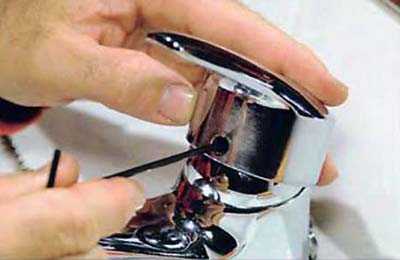

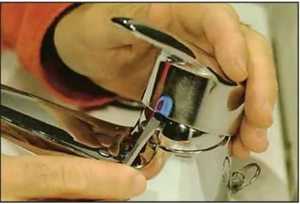

| Фиксатор имеет углублённую шестигранную головку, поэтому под неё придётся использовать отвёртку с соответствующим жалом. Хотя и обычной крестовой отвёрткой фиксатор открывается легко. |
| Фиксатор откручен, теперь можно рукой просто снять рычаг с корпуса смесителя. |

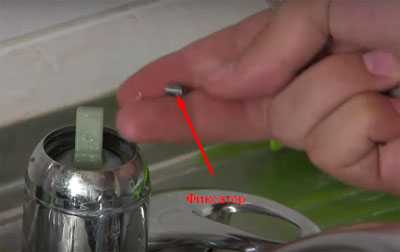

| Кстати, вот так выглядит фиксатор. По сути, это болт. |

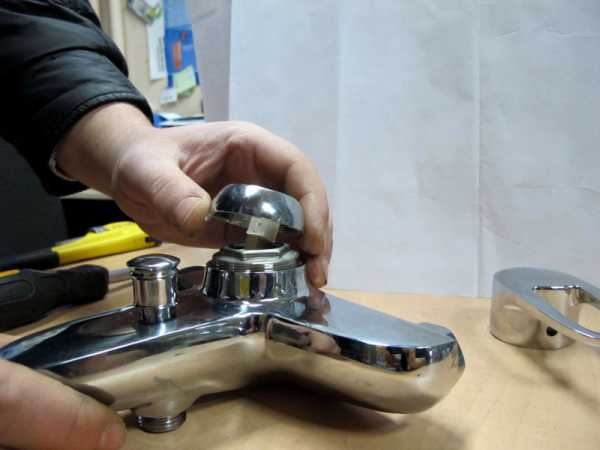

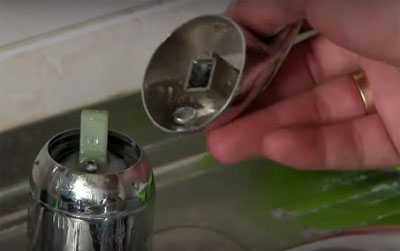

| Теперь откручивается верхняя часть в виде колпака, которая собой прикрывает картридж. Держится она на корпусе при помощи резьбы. |

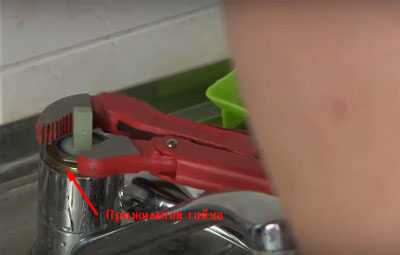

| Для проведения следующей операции потребуется разводной ключ. С его помощью откручивается прижимная гайка. |

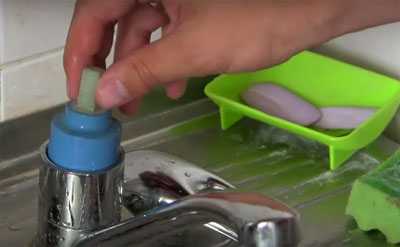

| Открутили гайку, остаётся лишь вытащить из корпуса однорычажного смесителя картридж. |

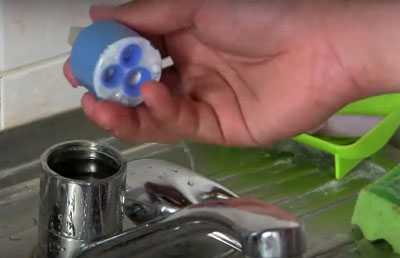

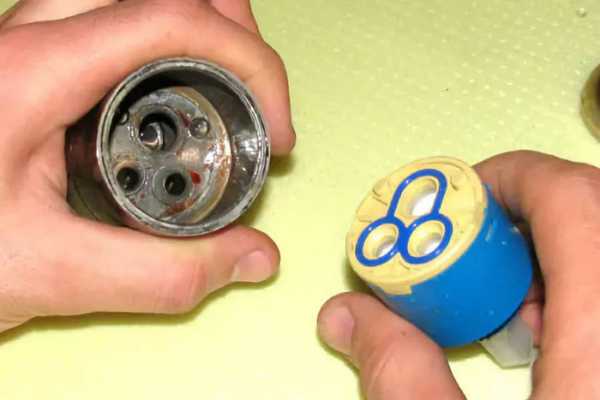

| Вот так он выглядит с нижней стороны. Чётко видны три круглые полости, через две из которых поступает в картридж холодная и горячая вода, а из третьей уже тёплая вода поступает на гусак прибора. |

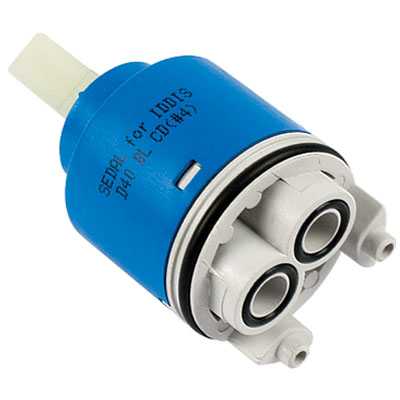

Картридж для однорычажного смесителя от разных производителей имеет разные размеры,как по высоте детали, так и по диаметру. Поэтому специалисты рекомендуют снятый старый картридж взять с собой в магазин для сравнения. То есть, последовательность действия должна быть такой – сначала разбирается смеситель, вытаскивается картридж, а уже затем можно с ними идти в магазин для покупки нового. Нельзя покупать деталь, а потом разбирать сантехнический прибор.Теперь рассмотрим, как надо собрать однорычажный смеситель, и на какие моменты следует обратить дополнительно внимание.
Разобрать картридж, не повредив его пластикового корпуса, сложно. Если последний треснул, то подтекать смеситель будет обязательно. Поэтому оптимальное решение – заменить его новым. Тем более стоит он копейки.
Но есть ситуации, в которых сама деталь на неисправность сантехнического прибора не влияет. То есть, не является причиной неполадки. Поэтому перед тем как заменить картридж в смесителе на кухне, надо понять, а является ли он причиной неисправности. Сделать это просто:
Как показывает практика, этого иногда становится достаточным, чтобы смеситель стал работатьлучше и без подтёков. Если картридж после долгой эксплуатации имеет дефекты, то ремонту он не подлежит.
Разнообразие картриджей для однорычажных смесителейКак уже было сказано выше, конструктивно шаровой смеситель от картриджного отличается формой смесительного элемента. Но есть у шаровой модели и другие отличительные стороны. К примеру, отверстия на приборе и шаре уплотняются специальными резиновыми прокладками, которые подпираются пружинами. Именно такое сочетание двух элементов создаёт максимальную герметичность конструкции. И именно эти прокладки быстрее всего и выходят из строя. Чтобы их достать и заменить, надо разобрать смеситель, вытащить шар, а затем провести замену. Добавим, что менять надо сразу и пружины.

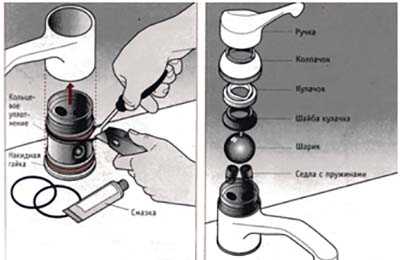

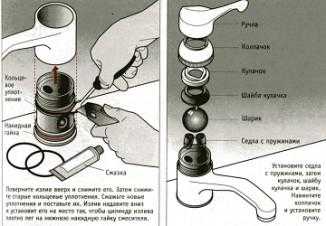

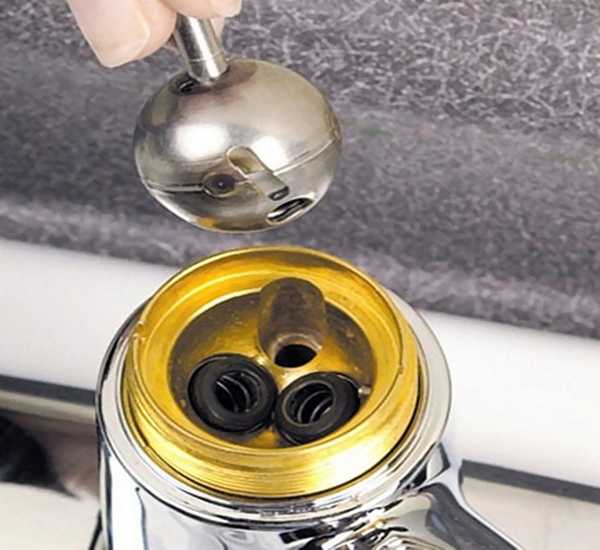

Внутренняя полость шарового смесителяСам процесс разбора сантехнического прибора шарового типа начинается точно так же, как и разборка картриджного. То есть, удаляется декоративный колпачок, выкручивается фиксатор и снимается рычаг. Под ним располагается колпак, который откручивается вручную. Здесь также есть накидная гайка, которая откручивается разводным ключом. Всё остальное немного по-другому.
Далее все действия полностью соответствуют обратной последовательности разборки: накручивается накидная гайка, затем колпак, устанавливается рычаг, который фиксируется фиксатором. И последним надевается декоративный колпачок.
Внимание! Если шарик однорычажного смесителя после разборки последнего оказался с небольшими дефектами, к примеру, появилась трещина, вмятина и прочие изъяны, его надо обязательно заменить на новый.

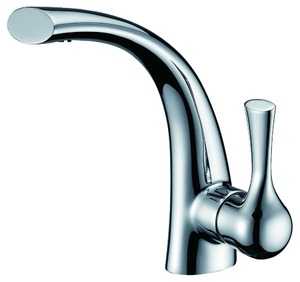

Кухонный смеситель от ванного отличается наличием в последнем переключателя, который перенаправляет воду из крана в душ. Всё остальное точно такое же, и ремонт производится так же, как было описано выше.

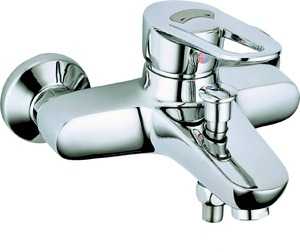

Однорычажный смеситель для ванной с переключателем в виде штока, расположенного на корпусе гусакаЧто касается ремонта переключателя. Существует достаточно большое разнообразие переключателей в плане их конструкции. Чтобы провести переключение с крана на душ, одни модели надо поворачивать относительно своей оси, другие вытягиваются как шток, третьи расположены сбоку корпуса смесителя, четвёртые сверху гусака и прочее. Но у всех у них одна проблема – ржавчинаи накипь, которые нарастают и не дают детали двигаться на открытие или закрытие. Переключатель начинает работать туго, прокладки постепенно истираются, так что говорить о какой-то герметичность конструкции уже не приходится.
Что можно посоветовать по поводу ремонта переключателя. В первую очередь его надо разобрать. Это несложно, потому что данная деталь с корпусом смесителя и гусаком соединена накидными гайками, внутри которых установлены резиновые прокладки:
Переключатели, работающие на вытягивание, в своей конструкции имеют специальную пружину, которая подпирает деталь на автоматическое запирание подачи воды на душ. Так вот очень часто при разборке смесителя эта пружина отсутствует. Она просто в течение долгого срока эксплуатации проржавела и растворилась в воде. Её надо возместить установкой новой пружины.

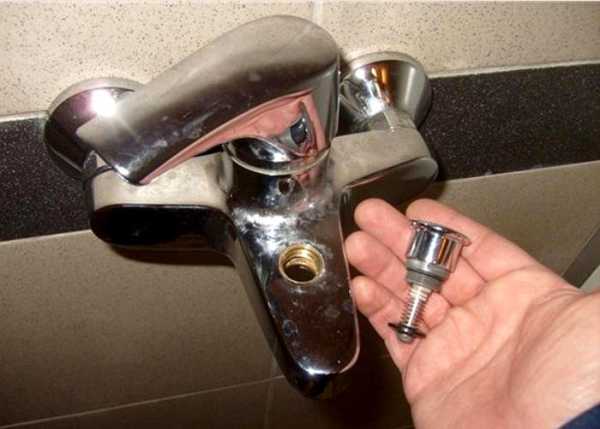

Переключатель с крана на душ в однорычажном смесители для ваннойЧтобы было понятно, как разбирается однорычажный кран в ванной комнате, предлагаем посмотреть видео.
Что можно предпринять, чтобы смесители в ванной и кухне работали долго и не создавали проблем. Во всём виновата вода. Именно она негативно влияет на детали и узлы сантехнических приборов. И чем она жёстче и загрязнённее, тем срок эксплуатации смесителей будет ниже.
Поэтому самый эффективный способ продлить данный срок – это очистить воду. Делается сегодня это просто. Надо в систему водопровода установить фильтры, которые будут удерживать взвешенные частицы. Ведь именно они попадают в стыки и смежные плоскости деталей и узлов, оставляя там царапины, разрывая резиновые прокладки и манжеты.

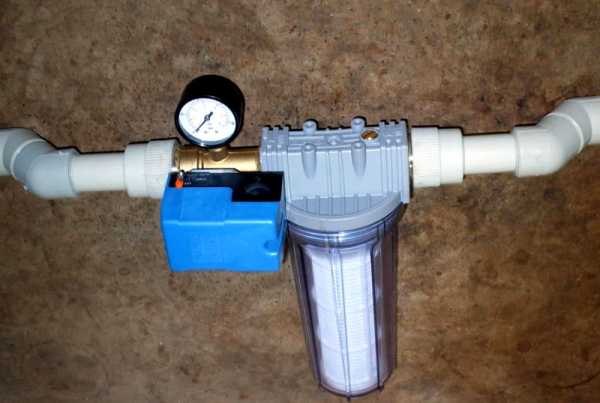

Фильтр в системе водопровода решает многие проблемыНе последнюю негативную роль играет накипь, но бороться с ней самостоятельно сложно. Ведь это солевые отложения, которые возникают при нагревании жёсткой воды. Можно установить в систему водопровода фильтры-умягчители, но это недешёвое оборудование, достаточно больших размеров, под которое надо выделить место. В квартире с этим могут возникнуть проблемы. Но стоит ли этого того, чтобы сохранить в целостности смесители.
Надо добавить, что многие производители очень внимательно относятся к производству смесителей. Используются высококачественные металлы, пластик и резина, детали подогнаны с высокой точностью. Поэтому невзирая на качество используемой воды, такие приборы служат по несколько лет при достаточно высокой интенсивности эксплуатации. Так что стоит обратить внимание на брендовые модели с гарантией качества.
На первом видео показано, как надо правильно разобрать шаровой кран на кухне.
Тема второго видео – как разобрать смеситель однорычажного типа в ванной комнате своими руками. Здесь имеется в виду смеситель картриджного типа.
Итак, перед тем как снять и отремонтировать смеситель на кухне, надо в первую очередь понять, как он устроен, какой у него основной смесительный узел. Именно отталкиваясь от этого, и надо проводить весь ремонтный процесс. Но в любом случае разобрать прибор и отремонтировать несложно.
Если у вас по поводу разобранной темы появились вопросы, мы готовы их услышать. Пишите их в комментариях, и наши редакторы обязательно на них ответят.
homius.ru
Однорычажный кран — это нововведение в сантехническом вопросе, которое широко применяется для установки в ванных комнатах или на кухне. Конструктивно такое устройство состоит из металлического корпуса со специальной пластиной, в которой происходит перемешивание холодной и горячей воды. Для изготовления рычага такого изделия используют керамику, металл или пластик.
Большой популярностью среди потребителей пользуются сравнительно недорогие и простые в использовании шаровые однорычажные краны. Но из-за того, что такие изделия появились не так давно на рынке сантехники и малознакомы широкому кругу потребителей, у многих возникает вопрос, как производится разборка такого смесителя и что делать, если потребуется ремонт однорычажного крана?
Перед тем как приступать к разборке смесителя, нужно разобраться с принципом его устройства и разновидностями популярных кранов однорычажного типа. По своей конструкции такой сантехнический прибор напоминает кран с одной ручкой для регулировки горячей и холодной воды, закреплённой винтом под декоративной накладкой. Благодаря такому строению у домовладельца не должно возникнуть проблем с разборкой такого устройства. Однако нужно различать разные виды смесителей, так как от этого будет, зависеть последовательность их разборки:
Основной элемент, на котором основан принцип работы шарового смесителя – это небольшой шарик, изготовленный из металла, который помещён в корпус крана. В шарике предусмотрено три отверстия, которые предназначаются для обеспечения горячего, холодного и смешанного водоснабжения. Благодаря такому устройству кран получил название шарового смесителя.
Металлический шар находится в постоянном контакте с резиновыми прокладками, предотвращающими самопроизвольное прохождение воды. В действие такое устройство приводится посредством регулировочного штока. При этом для изменения напора водного потока меняется положение отверстий на шаре. При увеличении площади соприкосновения отверстий с резиновыми уплотнителями уменьшается уровень потока, подаваемой воды и наоборот. Такие краны очень редко ломаются благодаря продуманной до мелочей конструкции и поэтому редко подлежат разборке.

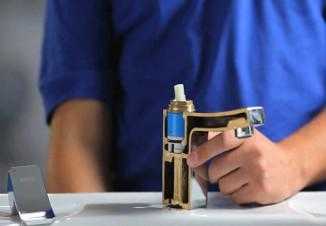

Картриджевый кран, как видно из его названия, для смешивания воды оснащается особым картриджем в основу которого входит керамическая пластина. В нижней части диска предусмотрено 3 отверстия, соответственно для горячей, холодной и смешанной воды. В свою очередь, верхняя пластина выступает в роли самого смесителя.
Суть работы такой системы заключается в том, что при изменении местоположения джойстика отверстие в зависимости от того, какую воду нужно подавать горячую или холодную совмещается со смесительной камерой верхней пластины. Плавное движение рычажного механизма достигается благодаря специальной смазке на силиконовой основе. Производителями рычажных кранов рекомендуется снабжать систему водопровода фильтрами, что позволит избежать попадания мусора в картридж и как следствие увеличивает эксплуатационный ресурс смесителя.
Свою популярность однорычажные смесители получили благодаря простоте и удобству в использовании. Конструкция крана позволяет в считаные секунды выполнить регулировку температуры подаваемой воды благодаря плавному передвижению рычага в нужном направлении. В свою очередь, для изменения интенсивности напора также не придётся крутить вентили, всё, что нужно это изменить положение педали прикреплённой на штоке подняв её вверх или опустив вниз.
Плюс ко всему однорычажные смесители проявили себя с положительной стороны в плане срока службы. Длительный эксплуатационный ресурс такого устройства обусловлен тем, что в изделиях отсутствуют трущиеся металлические или резиновые элементы, а керамический картридж изнашивается очень медленно.
Если рассматривать шаровый смеситель, то он уступает аналогу с картриджем тем, что в его конструкции имеются резиновые уплотнители. Поэтому такому устройству требуются регулярные профилактические мероприятия по замене уплотнителей как минимум 1 раз в 2 года. Чаще всего поломки связаны с попаданием в кран мусора в виде ржавчины или песка, которые всегда присутствуют в воде.
Если рассматривать не дорогой картриджный кран, то у него есть одна проблема – сложность регулировки комфортной температуры воды. В первую очередь — это обусловлено незначительным углом изменения положения джойстика. Но рассмотренная проблема не касается дорогостоящих моделей, в которых угол настройки имеет широкий диапазон, что позволяет устанавливать комфортные температурные параметры воды.
В случае выхода из строя пластин, расположенных внутри гильзы смесителя, необходимо выполнить полную разборку крана. Но перед этим нужно подготовить отвёртки и специальный шестигранник. Также желательно просмотреть видео о том, как разобрать однорычажный смеситель. Сама же разборка крана будет, происходить строго в соответствии с инструкцией.

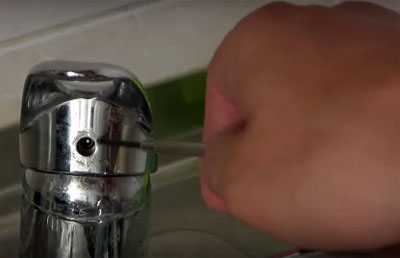

Отвёрткой или ножом извлекается декоративная заглушка на ручке смесителя, окрашенная синим и красным цветом, которые указывают регулировку температуры подаваемой воды.Прежде чем направляться в магазин для покупки нового картриджа необходимо снять старый и взять с собой. Это обусловлено тем, что такие изделия выпускаются с разными диаметрами и способами фиксации. Поэтому, не имея с собой старой детали можно приобрести несоответствующую запчасть. Также выбирая подходящий картридж нужно обращать внимание на используемые в нём уплотнители. Желательно приобретать устройство с силиконовыми прокладками, которые менее подвержены воздействию некачественной воды в отечественном водопроводе.
Такую модель однорычажного смесителя так же легко разбирать, как и картриджный аналог, особенно если просмотреть видео, проведения ремонтных работ. При этом важно понимать, что самостоятельному ремонту подлежат незначительные поломки, такие как уменьшение напора воды при полном открытии смесителя или незначительная утечка. Более серьёзные проблемы решаются путём полной замены изделия. При этом для очистки сеточки, нужно выполнить всего три манипуляции.
В случае с утечкой понадобится выполнить замену прокладок, которая сопровождается полной разборкой рычажного смесителя.
В завершение выполняется проверка крана на отсутствие утечки.
Важно при сборке рычажного смесителя не прилагать излишних усилий, так как в изготовлении большинства кранов используется силумин – хрупкий материал, который под нагрузкой может лопнуть. При замене картриджа нужно обязательно проследить, чтобы изделие полностью соответствовало по параметрам поломанной детали. Прежде чем приступать к разборке смесителя, нужно приобрести прокладки, уплотнительную ленту и другие сопутствующие материалы.
Как видно разбирать рычажный смеситель совершенно несложно. Главное, не торопиться и внимательно запоминать, где и как расположена та или иная деталь. Изучив, принцип работы и устройство крана рычажного типа каждый домовладелец справится с его ремонтом или полной заменой.
Донских Владимир Александрович
При всей кажущейся сложности, разборка смесителя в ванной комнате — не такое уж и сложное дело. Поэтому если вы озадачились тем, как разобрать смеситель однорычажный, с помощью советов из этой статьи вы легко справитесь с такой задачей. Это позволит вам составить план действий и работать по заранее спланированному алгоритму, чтобы починить смеситель.
Однорычажные смешивающие устройства популярны благодаря эстетичному современному дизайну и простоте эксплуатации. Еще одно преимущество — ремонтопригодность устройства. Починить его можно и самостоятельно, имея минимальный навык в производстве слесарных работ. Он представляет собой корпус, в котором производится смешивание горячей и холодной воды. Пластина в корпусе играет роль рычага.
Важно! Для изготовления смесителей применяют такие материалы, как пластик, металл и керамика.
Различают 2 разновидности однорычажных смесителей:
Главная деталь этой конструкции — шарик из металла, вмонтированный в корпус крана. В шарике есть 3 отверстия, предназначенные для выпуска горячей, холодной и смешанной воды. По этой причине емкость внутри металлического шара носит название смесительной камеры.
Шарик контактирует с уплотнителями из резины. Шток регулировки приводит в действие конструкцию. С увеличением площади соприкасающихся отверстий напор воды слабеет, и наоборот. Конструкция продумана до мельчайших деталей, поэтому выходит из строя довольно редко.

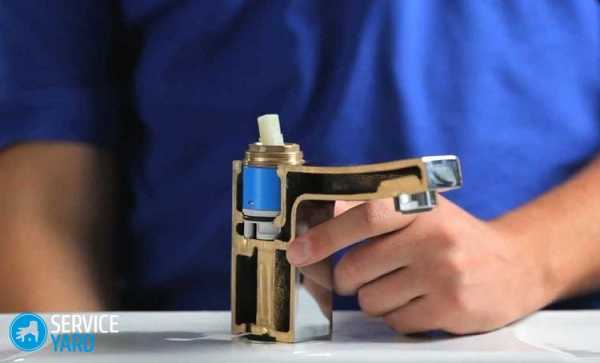

В этом кране вместо шарика используется картридж с двумя керамическими пластинами. В нижней части имеется 3 отверстия для выпуска воды. Верхняя часть картриджа выполняет роль камеры для смешивания. Положение джойстика изменяется, и одно из отверстий в нижней пластине совмещается со смесительной камерой. За счет применения специальной силиконовой смазки движение рычага получается плавным.
Важно! Чтобы картридж не выходил из строя по причине попадания твердых частиц в его отверстия, желательно пользоваться специальными фильтрами.
к содержанию ↑
к содержанию ↑

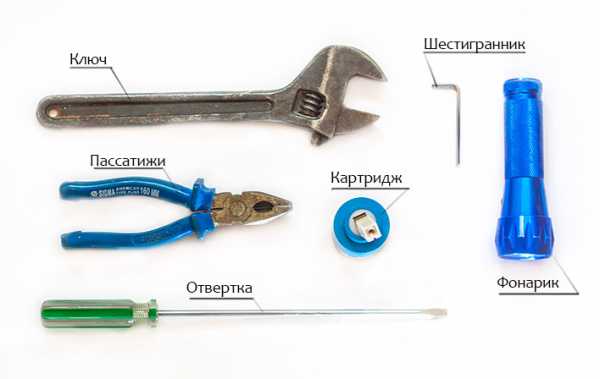

Чтобы успешно разобрать однорычажный смеситель, понадобятся такие инструменты:
Перед тем, как разобрать смеситель однорычажный в ванной, надо перекрыть воду на входе в квартиру. После этого откройте все краны и слейте воду. Конечно, полностью слить воду вряд ли удастся, поэтому для демонтажа смесителя нужно держать наготове таз. Теперь можно приступить непосредственно к демонтажу смесителя.
Важно! При покупке картриджа захватите с собой старый, сломанный. Проблема в том, что разные картриджи имеют отверстия разного диаметра. Фиксаторы также могут различаться между собой. Кроме того, обратите внимание на изделия с силиконовыми прокладками. Они меньше подвержены разрушительному воздействию воды.
Разобрать шаровый смеситель ничуть не сложнее, чем картриджный. При этом нужно учесть, что в случае серьезной неисправности придется менять смеситель полностью. Если же поломка незначительная, например, имеет место засорение абразивными частицами или скрипит кран однорычажного смесителя, целесообразнее отремонтировать его своими руками.
При протекании крана замените изношенные резиновые уплотнители новыми:
Как видите, регулировка рычажного смесителя не представляет особой сложности. Надо только выполнять все очень аккуратно, и ваш кран еще долго будет исправно работать, не доставляя вам дискомфорта и бытовых неудобств.
Многие владельцы загородных коттеджей стремятся наполнить свой санузел максимальной функциональностью, красотой, практичностью. Для этого совсем необязательно пользоваться услугами сантехников высокой квалификации. Некоторые сантехнические операции вполне реально выполнить самостоятельно. Далее рассмотрим, как разобрать смеситель однорычажный своими силами, что позволит сэкономить на оплате труда наемного рабочего.
Чтобы понимать, как поменять смеситель в ванной своими руками, нужно хорошенько изучить устройство этого сантехнического элемента. Однорычажный смеситель представляет собой кран, который имеет всего одну регулировочную ручку. Последняя фиксируется посредством одного винта и накладки.
Но современный рынок предоставляет покупателю возможность выбрать конкретную модель из множества разнообразных модификации смесителей однорычажных и двухвентильного типа. И многие из них имеют сложное устройство и кардинально отличаются от привычных многим моделей смесителей, много лет присутствующих на отечественном рынке сантехники.
Наиболее популярны сегодня три вида однорычажных смесителей:
Картридж
Шаровая конструкция
Смеситель является механизмом, который обеспечивает техническую функцию смешивания воды разной температуры. Его устанавливают на раковины и ванные, биде в санузлах, а также в кухне на мойке. Если изделие произведено на качественном оборудовании с применением хороших материалов, оно прослужит длительное время без поломок. Но если смеситель все же требует ремонта или замены одной из деталей, выполнить разборку, замену проблемного узла и последующую сборку изделия можно самостоятельно.
Прежде чем рассказать, как заменить смеситель в ванной, остановимся на тех инструментах, которые для этого понадобятся:
Помните, что работу по разборке смесителя своими силами нужно начинать только после отключения центрального водоснабжения. В противном случае, неизбежен потоп. А работать в целях безопасности стоит только в перчатках.
Выполненная своими руками разборка смесителя для ванной не вызовет трудностей, если точно знать вид установленного для ванной комнаты сантехнического элемента. Опишем особенности разборки каждого из них более подробно далее, что позволит упростить задачу по разборке однорычажного смесителя для неопытных в сантехнических вопросах людей.
Если вы не знаете, как разбирается смеситель однорычажный с керамическим картриджем, прочтите эту статью до конца. Если картриджи внутри крана для ванной комнаты пришли в негодность, потребуется полная разборка изделия и замена дефектных деталей на новые.

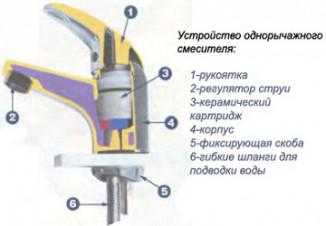

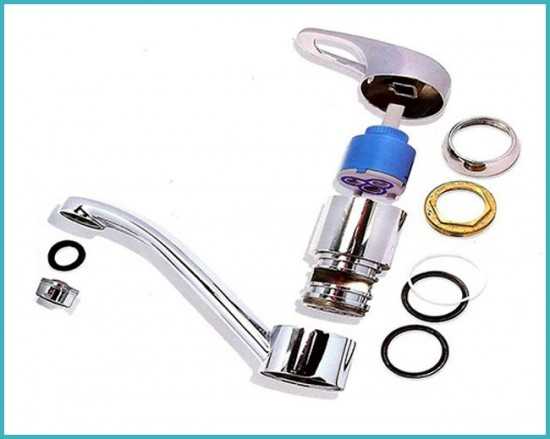

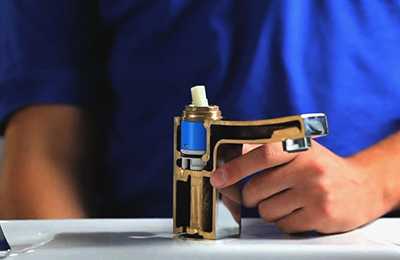

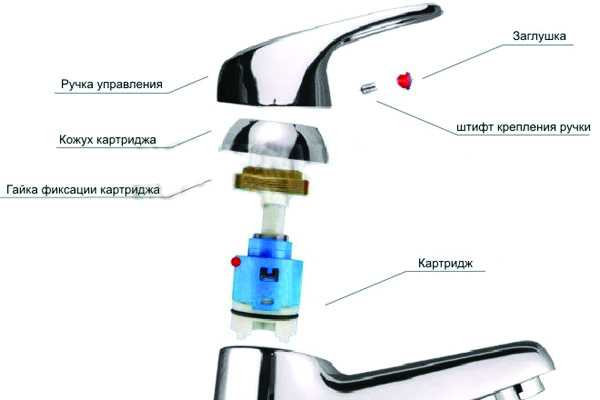

Устройство картриджного смесителя
Это отличный способ сэкономить не только на оплате услуг сантехнику, но и на приобретении нового смесителя. Следуйте этой инструкции, тогда работа будет протекать быстрее и не осложниться неприятными моментами или ошибками:

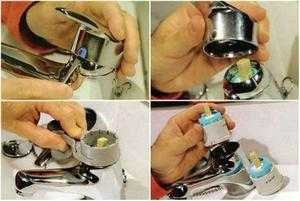

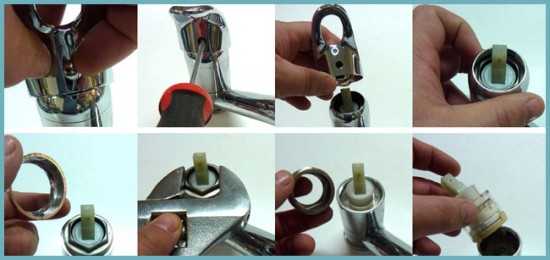

Этапы разбора картриджного смесителя
Шаровую модель однорычажного смесителя разбирать также несложно. Для этого следует выполнить ряд действий:
Этапы разбора смесителя
Обязательно проверьте кран на предмет отсутствия утечек после ремонта. При разборке крана двухвентильного типа имеются специфические особенности, которые нужно учитывать для позитивного результата работы.

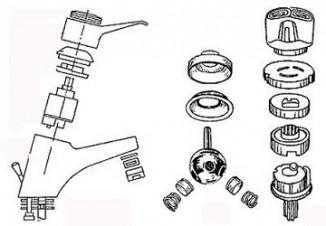

Устройство шарового смесителя
Рычажные смесители очень популярны на отечественном рынке благодаря высокому комфорту использования на практике. В их конструкции присутствует рычаг, который отвечает за регулировку температурного режима воды.
Выполненная своими руками замена смесителя в ванной позволяет существенно сэкономить. В сущности, процесс выполнения работы условно делиться на те же этапы, что и предыдущие варианты.
Источники: http://stoki.guru/santehnika/smesiteli/kak-razobrat-odnorychazhnyy-smesitel-osobennosti-i-video.html, http://serviceyard.net/sovetyi/kak-razobrat-smesitel-odnoryichazhnyiy.html, http://vannayasovety.ru/santehnika/kak-razobrat-smesitel-odnorychazhnyi.html
santex1.ru
Являясь самыми функциональными и практичными кранами для кухни и ванной, однорычажные смесители заслужено получили славу стильных и простых кранов. Невзирая на долгий срок службы запорной арматуры данного типа, элементы конструкции все равно изнашиваются со временем, и устройство выходит из строя. В этом случае необходима разборка смесителя и замена его дефектных элементов.
За счет несложного строения смесителя и доступности запасных частей для восстановления работы современных кранов, можно отложить вызов сантехника и начать ремонт своими руками. Единственное, что необходимо – это понять конструкцию всех видов однорычажных смесителей и особенности их обслуживания и ремонта.
Содержание материала
На выходе из смесителя температурный режим и давление воды регулируется с помощью установки его рычага в определенное положение. Причем напор плавно изменяется во время перемещения ручки по вертикали, а температура – во время изменения положения джойстика по горизонтали. Легкость регулировки объясняется уникальной конструкцией крана, состоящего из следующих деталей:
Различия в смесителях с рычагом состоят как во внешнем виде, так и в конструкции сменного картриджа.
Невзирая на большой ассортимент моделей однорычажных смесителей для кухни и ванной, их условно можно поделить на два основных вида, с учетом устройства сменного элемента (кран-букса):
Также рекомендуем прочитать:
Вентили и обоих видов имеют свои преимущества и недостатки.
Название данного картриджа объясняется формой его главного элемента. Устройство для регулировки сделано в виде полого шара и для протока воды оборудовано тремя отверстиями. Он установлен в корпус с помощью картриджной гильзы. Требуемое уплотнение создают фторопластовые подпружиненные вставки, к которым дополнительный прижим происходит благодаря давлению воды. Материал уплотнителей позволяет легко скользить сфере внутри гильзы.
Необходимое давление воды обеспечивается полным либо частичным закрытием отверстий в корпусе и сфере, а регулировка температурного режима – вариантами их комбинирования. Так как смешивание жидкостей проходит внутри шара, то картридж подвергается появлению накипи. Именно накипь и является одной из основных причин, которая способна привести к его поломке. Еще одним недостатками шаровых смесителей можно считать:
Невзирая на это, вентили со сферическими элементами великолепно выдерживают перепады давления и гидравлические удары, а помимо этого, имеют более слабую чувствительность к включениям и взвесям, присутствующим в магистральном водопроводе.
На сегодняшний день сменные керамические картриджи по праву получили признание у многих потребителей. Относительно небольшая стоимость и долговечность этого решения дали возможность уменьшить их цену, а также в случае поломки затраты на ремонт.
Надежность смесителей этого вида обеспечивают два или три специальных диска, которые обработаны с помощью ультразвука. Точность шлифовки этого класса дала возможность достигнуть необходимой гладкости деталей, это и способствует идеальному примыканию всех рабочих элементов.
Бесшумное и плавное перемещение дисков картриджа с керамическим блоком обеспечено в течение всего срока его эксплуатации.
Диски для прохождения воды имеют отверстия и расположены один над другим. Верхняя пластинка подсоединяется к стержню управления, а нижняя жестко зафиксирована в корпусе картриджа. Во время поворота рычага диски перемещаются относительно друг друга, за счет этого их отверстия совпадают полностью или частично. Благодаря этому и происходит перемешивание жидкостей. Давление меняется смещением верхней пластины.
В сменных керамических картриджах с тремя дисками подвижен только средний элемент. Эти устройства изготовлены специально для водопроводов с плохим рабочим давлением. Особенностью этих устройств является перемешивание жидкости не между пластинами, а в корпусе смесителя, что дает возможность значительно уменьшить внутри прибора гидравлическое сопротивление.
Картриджи с тремя керамическими дисками отлично подойдут для работы в центральной магистрали с низким напором, так как не снижают во время смешивания давление воды.
Минусом керамических картриджей с дисками является их высокая чувствительность к механическим взвесям и включениям, которые находятся в воде. Абразивное воздействие накипи или мелких крупинок песка способствует быстрому выходу из строя устройства. При этом нельзя не отметить и преимущество этих вентилей: у них более низкая стоимость, а их замена не создает сложностей даже для людей без опыта сантехнических работ.
Установка фильтров для очистки воды существенно увеличивает время эксплуатации смесителей картриджного и шарового типа.
Разборка крана рычажного типа в кухне или ванной не представляет особых трудностей. Единственная сложность, с которой можно в некоторых случаях столкнуться – появление накипи внизу рычага и его прикипание к стержню картриджа. В остальном для разборки будут необходимы:
В случае, когда вы не знаете, какой картридж находится в устройстве, то, перед тем как приобрести деталь для замены, нужно разобрать смеситель и достать поврежденный механизм. Отправившись с ним в строительный магазин или на рынок, вы можете быть уверены в том, что купили картридж такой же конструкции.
Как и в остальных случаях установки или ремонта сантехнических устройств, необходимо закрыть на входе в квартиру подачу воды. Затем непременно проверьте, как плотно на стояке закрыты краны, открыв в ванной или на кухне расходные вентили. Помимо этого, для удаления воды, которая прольется во время демонтажа, подготовьте какую-то тряпку и таз.
Смесители, которые встроены в раковину, имеют уязвимые места в виде картриджа или резинового уплотнителя, при их изнашивании или повреждении вентиль начинает протекать. Для исправления этой неисправности воспользуйтесь пошаговой инструкцией по разборке смесителя:
Внимание: непременно зарисуйте или запомните положение в корпусе смесителя картриджа, чтобы во время установки новой детали правильно собрать всю конструкцию.
Последующая разборка картриджа с керамическим блоком бессмысленна, так как он неремонтопригоден и относится к расходным материалам. Подбирая запчасти для замены, лучше всего отдать предпочтение силиконовым элементам для уплотнения. Они не так подвергаются вредному действию влаги и более долговечны.
Подготовка к работе происходит точно так же, как и в описанном выше случае. Начиная работу, необходимо понимать, что краны с шаровым картриджем не настолько ремонтопригодны, как их керамические собратья, потому нужно быть готовым к полной замене смесителя. Когда же неисправности заключаются в незначительном подтекании смесителя или слабом давлении воды на выходе из крана, то самостоятельный ремонт и разборка смесителя сможет помочь устранить данную проблему.

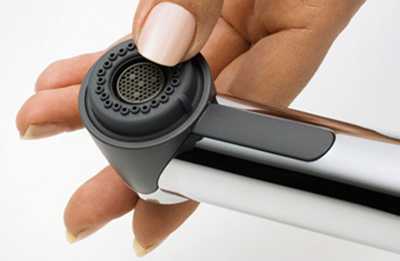

Слабый напор воды может указывать на засорение сетки аэратора накипью или грязью. Для ее очистки открутите гайку с излива смесителя, достаньте и промойте эту деталь. Затем в обратном порядке соберите излив.
Во время протекания смесителя необходимо поменять резиновые прокладки на новые уплотнители. Работу необходимо выполнять в следующем порядке:
Рекомендация: Во время сборки крана непременно смазывайте силиконовой смазкой все подвижные элементы.
Чтобы продлить время эксплуатации крана на кухне или в ванной без ремонта, специалисты советуют выполнять профилактические мероприятия и внимательно подходить к выбору смесителя.
Разборка шаровых или картриджевых керамических смесителей под силу любому человеку, который хоть раз в жизни в руках держал инструмент. Простота конструкции данных вентилей позволяет с большой вероятностью восстановить полностью работоспособность прибора, не прибегая к помощи профессиональных сантехников.
Внимание, только СЕГОДНЯ!
vannadizain.ru
Однорычажные смесители – это сравнительно новый вид современного сантехнического оборудования для ванной и кухни, который пользуется огромной популярностью среди людей своей простотой и сравнительно не высокой ценой.
Он представляет собой корпус с пластиной, которая служит рычагом для смешивания холодной и горячей воды.
Однорычажные сантехнические устройства по своей конструкции бывают двух видов: шаровые и картриджевые.
Они отличаются между некоторыми деталями в сборке, оба вида используются в ванной и на кухне.
Шаровой кран считается более старой моделью однорычажных смесителей, так как появились гораздо раньше картриджевых. В его основе лежит металлический шар небольшого размера, изготовленный из нержавеющей стали и размещенный в корпусе крана.
В шаре есть три отверстия, предназначенных для вытекания холодной, горячей и смешанной воды. Через них вода попадает по трубкам в отверстия шара, благодаря его подвижности, в зависимости от того, какое направление выбрано.
Емкость в средине шара имеет название смешанной камеры. Благодаря наличию резиновых прокладок, отверстия шарика полностью герметичны.
Шаровые краны являются достаточно прочными и часто используются на кухне. Главным их недостатком есть быстрый износ резиновых уплотнителей. Для того чтобы избежать такого рода поломок, рекомендуется их заменять в профилактических целях каждые 1,5-2 часа. Также рекомендуется монтировать должные фильтры на кран, во избежание попадания инородных частиц вместе с водой, которые могут вывести кран из строя.
Картриджевые краны являются новинкой в области современной сантехники, обычно устанавливаются в ванной. Такого рода смеситель представляет собой конструкцию, в которой вместо шарика находится картридж. В его основе лежат две керамические пластины. В нижней части дискового картриджа размещается три отверстия для вытекания холодной, горячей и смешанной воды. Верхняя часть картриджа предназначена для смешивания воды.
Во время смены положения джойстика, вода попадает в отверстие через верхнюю часть крана. Для предотвращения резких движений рычага, он окружен специальной смазкой и двигается плавно. Для того, чтобы избежать всяческие поломки картриджей, из-за попадания твердых частичек из труб, рекомендуется устанавливать в их отверстия специальные фильтры.
При выборе такого рода смесителя не стоит покупать дешевые аналоги так, как они могут плохо смешивать воду в температурном диапазоне 35-41 С, через присущий ему небольшой угол настройки.
В зависимости от того, куда будет установлен кран, их разделяют на смесители для ванны и кухни. По своей конструкции они отличаются некоторыми особенностями:
Прокладка водопровода под землей — выбираем трубы.
Сломался картридж в смесителе — возможно ли починить?
Чугунная ванна потеряла блеск? Узнайте, как вернуть новизну.
Для ванны, в основном, используются смесители с коротким неподвижным сливом и длинным высоким, который поворачивается. Однорычажный кран с коротким носиком считается более надежным так, как меньше вероятность того, что при частом повороте, он может протекать. Как правило, к каждому смесителю для ванны прилагается душевая гарнитура, которая переключается с крана на душевой шланг.
Однорычажные смесители для кухни являются очень удобными и более простыми по своему строению, нежели другие их типы. Существует несколько основных видов кранов для кухни:
Поскольку по своему строению шаровые и картриджевые смесители несколько отличаются, то необходимо рассмотреть поэтапный план разборки одного и другого.
Чтобы разобрать картриджевый кран нужно иметь ключ с шестью гранями и отвертку, затем следовать поэтапно:
При необходимости смены нового диска, необходимо брать его с собой за покупкой нового, так как разные производители выпускают картриджи разного диаметра, отличающиеся между собой всего в несколько мм.
При выборе нового диска также стоит учитывать, что более прочные те, которые имеют силиконовую прокладку.
Если в шаровом смесителе произошли неполадки, которые привели к уменьшению напора води то, необходимо его прочистить, для этого нужно:
Если кран начал протекать, нужно заменить резиновые уплотнители новыми. Для того чтобы кран открутить, необходимо иметь отвертку и ключ с шестью гранями, следуя поэтапной инструкции:
Узнать, как отремонтировать смеситель вы можете, ознакомившись с данным видео:
Однорычажные смесители очень удобны в применении, но также считаются и достаточно деликатными. В тоже время они совсем не требуют особого умения в их разборке для смены неисправных запчастей, а также специальных инструментов.
Для того чтобы сантехническая система служила как можно дольше, время от времени необходимо проделывать профилактические работы, чтобы избежать серьезных неисправностей.
postwater.ru
Водопроводом люди пользуются каждый день, смеситель открывается и закрывается десятки и сотни раз за день.
Естественно, что от такого активного использования механизм постепенно изнашивается, в один момент может потребоваться ремонт.
В ванной очень часто устанавливают смеситель однорычажного типа. Он проще и удобнее в эксплуатации, но тоже не застрахован от поломки.
Явными симптомами выхода из строя являются:
Любой из этих признаков говорит, что пора разобрать конструкцию и проверить целостность всех составляющих.
Однорычажные смесители для ванной бывают двух видов: дисковый (картриджный) и шаровый.
В первом регулировка потока воды осуществляется керамическим диском, во втором — металлическим шаром с отверстиями.
Не обязательно знать, какая разновидность имеется у вас, потому что набор инструментов не отличается.
Разборка может потребоваться не только в случае поломки, но и для текущего обслуживания — замены уплотнителей или прочистки.
Чтобы не отвлекаться и быстро выполнить процедуру от начала до конца, следует заранее подготовить плоскую отвертку, набор ключей-шестигранников, набор гаечных ключей или разводной ключ.
Работа не сложная, ее вполне способен выполнить один человек, не знающий, как разобрать однорычажный смеситель.
Прежде чем приступать к разборке, следует перекрыть подачу воды к смесителю.
Если трубопровод смонтирован грамотно, то под мойкой или рядом с ванной наверняка установлены шаровые краны.
В противном случае придется перекрывать общий вентиль.

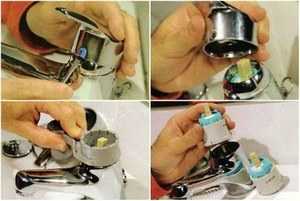

Далее действуем по такому плану:
Если это смеситель для ванной шарового типа, то вместо картриджа будет стоять металлический шар с отверстиями. Его можно прочистить, проверить состояние седел — резиновых уплотнителей на отверстиях.
Если уплотнители прохудились, то их можно заменить, но найти аналогичные в продаже не легко, поэтому все может закончиться полной заменой смесителя.
При обратной установке важно четко соблюдать положение картриджа или шара в гнезде.
Обычно конструкция имеет специальные ограничители, которые не позволяют поставить элемент неверно. Поэтому важно просто не прикладывать больших усилий при сборке. Еще должное внимание нужно уделить затягиванию прижимной гайки.
Если затянуть слабо, будет протекать вода через уплотнители, если затянуть сверх меры, то уплотнители порвутся и опять-таки вода будет протекать.
У дискового механизма проблемы чаще всего возникают из-за истирания подошвы диска.
Возникают щели, через которые сочится вода. Решением проблемы в большинстве случаев становится замена картриджа (на фото — синий).
Ресурс смесителей для ванной можно увеличить, если снабдить водопровод фильтрами механической очистки воды.
В конструкции много трущихся деталей, на износ которых влияет наличие в потоке абразивных частиц песка, ржавчины и пр.
Если встал вопрос о замене картриджа, то в магазин лучше отправляться, прихватив с собой старый. Эти элементы бывают нескольких типоразмеров, а некоторые эксклюзивные модели смесителей для ванной снабжаются уникальными, несовместимыми конструкциями, которые придется заказывать специально.
Если проблема со смесителем однорычажного типа оказалась нерешаемой, то впору подумать о покупке нового сантехнического прибора.
В иных случаях переборка смесителя не помогает и вода все равно течет плохо. Может оказаться, что проблема в другом месте — в рассекателе.

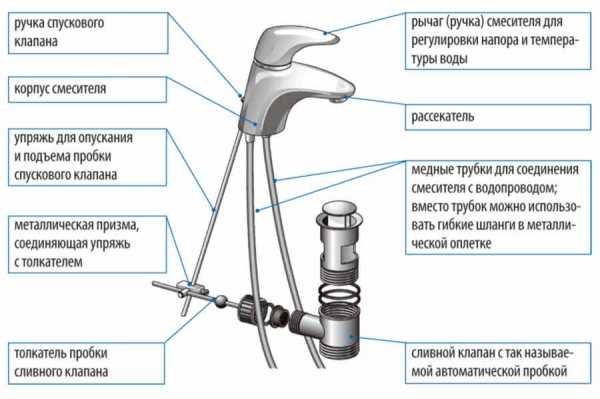

Небольшая сеточка, которая установлена непосредственно на конце гусака (крана), служит для того, чтобы рассекать поток воды, подавать его ровно, прямо.
Она тоже может забиться ржавчиной и мусором.
Для чистки нужно аккуратно выкрутить рассекатель и промыть водой или прочистить мягкой щеткой.
Стоимость модели в большой степени зависит от производителя, страны производства, ценовой категории. Есть элитные смесители для ванной с оригинальным дизайном, есть доступные разновидности массового производства. На рынке множество моделей, в таблице приведены некоторые примеры.
| Молот «Соло» | 450-500 р |
| AM.PM Pride | 6900-7000 р |
| h3O by damixa CAPITAL START | 3550-3600 р |
| Hansgrohe Focus E2 | 6900-7000 р |
| Smart Sant Смарт Квадро | 4400-4500 р |
| Hansgrohe Planis | 5200-5300 р |
| Paini Fiori | 5300-5400 р |
Олег Кузнецов
Эксперт проекта StrojVanuu.ru
Статья помогла вам?
Дайте нам об этом знать - поставьте оценку
Загрузка...strojvannu.ru
