Старая эпоха ушла в историю, а вместе с ней и смесители с червячными кранбуксами. На замену им пришло новое поколение запорной арматуры, где ключевую роль стали играть специальные картриджи. Эти устройства устанавливаются в любые смесители, как однорычажные, так и двухвентильные. Работают картриджи хорошо, но водопроводная вода не щадит эти надёжные устройства, и они постепенно начинают выходить из строя. Но заменить самостоятельно их сможет любой человек, потому что в этом процессе нет ничего сложного. Главное познакомиться с устройством смесителя и креплением самого картриджа.
Червячная кранбукса сильно эволюционировала, видоизменившись в новое запорное устройство. Производители используют для изготовления смесителей два типа картриджей:
Каждый обладает большим запасом ресурса, чтобы перекрывать воду не одно десятилетие. Для смесителей с двумя вентилями их будет сразу два, при этом в них устанавливается только пластинчатый вариант, так как его форма оптимально подходит под конфигурацию данного прибора для закрытия воды. Варианты не только отличаются внешне, но и обладают своими особенностями.
Данное устройство имеет форму заполненного цилиндра с отверстиями внутри. В корпусе картриджа для смесителя установлен шток, на котором закреплена пластина. Этот механизм плотно притёрт к торцевой стенке цилиндра, что не позволяет воде просачиваться наружу. Поворотом штока пластина отводится в сторону, открывая дорогу жидкости. Также регулируется и температура подаваемой воды.
Пластины могут изготавливаться из металла и керамики. Производители чаще используют керамические элементы, потому что они:
Керамика позволяет получить практически идеальный картридж. Полированные поверхности пластин настолько подогнаны друг к другу, что между ними происходит минимальное трение. Это и позволяет картриджу работать более десяти лет.

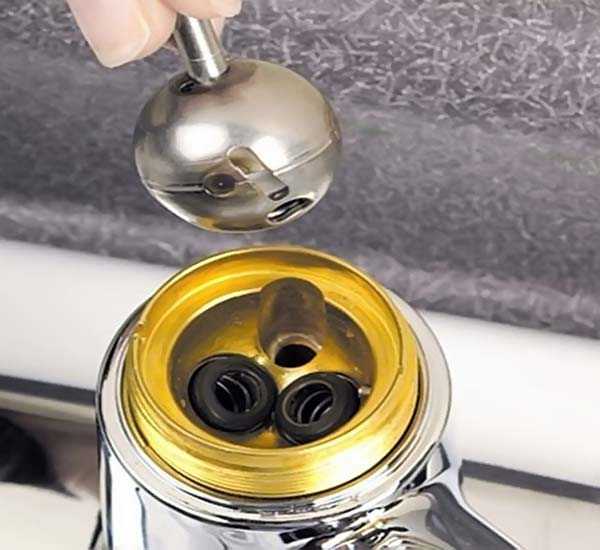

Согласно своему названию, данное устройство представляет собой изделие шарообразной формы. Эта деталь имеет сквозное отверстие раздваивающиеся в верхней части, через которое протекает водопроводная вода. Вращением картриджа в ту или иную сторону, в проходе увеличивается или уменьшается просвет, тем самым и производится регулировка потока.
Шаровой картридж находится в гильзе сферической формы. Она состоит из двух половин, на стыке которых крепится резиновая прокладка. В составе резины имеется фтор, делающий её невероятно износоустойчивой. Картридж качественно отполирован и свободно ходит внутри гильзы. Причиной износа этого механизма может стать только попадание внутрь твёрдой частицы. В этом случае на поверхности прокладки и шара будут появляться царапины, перерастающие в серьёзные зазоры. Через них и начнёт поступать вода, сделав смеситель не герметичным.
Венчает картридж рукоятка. С её помощью производится перемещение шарообразного картриджа. В зависимости от положения ручки меняется и положение отверстий внутри гильзы. В какую сторону произойдёт смещение, там и будет поток больше, а значит, измениться и температура включённой воды.
Таким вопросом задаются многие пользователи. Выделить абсолютного победителя в номинации оптимальный вариант в данном случае не получится. Оба картриджа хорошо справляются с возложенной на них обязанностью, а именно регулировать температуру воды и перекрывать её поток.
При сравнении материалов, использованных для изготовления элементов картриджа для смесителя, то лидером является керамика. При всех равных она обладает свойствами, позволяющими выдерживать агрессивное воздействие водопроводной воды. А без этого длительного срока эксплуатации получить нельзя.
А вот шаровые картриджи для смесителя могут быть изготовлены из металла, который подвержен образованию окиси. Такие изделия защищает никелевое или хромовое покрытие. Но при возникновении малейшей царапины, картридж может начать разрушаться.
Если возникла необходимость заменить неисправный картридж, следует приготовить инструмент, без которого провести данную операцию не получится. Мастер должен иметь:
Помимо инструмента нужно приготовить хлопковую тряпку и фум ленту. Ткань позволит быстро протереть рабочие поверхности от грязи, а лента сделает соединение водонепроницаемым, если в этом возникнет необходимость.
Прежде чем начать замену картриджа, следует перекрыть воду. Это можно сделать при помощи расположенных в доме кранов, а если такой возможности нет, то перекрыть стояк в подвале. Когда вода будет надёжно перекрыта, можно приступать к разборке смесителя.
Чтобы открутить рукоятку, потребуется снять декоративную вставку, на которой изображено обозначение температуры воды. Это легко выполнить, поддев заглушку отвёрткой. Иногда накладка может иметь резьбу. В этом случае её требуется аккуратно открутить. Как только фиксирующий винт станет виден, можно его выворачивать. После снимается и сама рукоятка.
Теперь стали видны уплотнительное кольцо и прижимная гайка, удерживающая картридж в капсуле. Её необходимо отвернуть. Для этого используется рожковый ключ соответствующего размера. Также можно воспользоваться разводным аналогом. Выворачивать гайку нужно аккуратно, чтобы не повредить резьбу и сам смеситель. Как только картридж будет свободен, его вынимают и устанавливают новый.
После следует выполнить все операции в обратном порядке. При наличии ржавчины на резьбовых соединениях, рекомендуется их очистить прежде чем прикручивать деталь. Для этого может понадобиться специальная жидкость WD-40. Она размягчит окись металла и её можно легко удалить.
Заменить неисправный картридж можно только на полностью идентичный. Для этого может понадобиться прервать работу и отправиться в магазин с образцом, который был установлен в смесителе. Важна каждая деталь, потому что иначе картридж просто не подойдёт и его нельзя будет вставить в гильзу. Производители часто изготавливают данный элемент по определённому стандарту. Тем не менее следует внимательно проверить следующие параметры:
По этим данным можно подобрать картридж для замены неисправного. Внимание нужно обратить и на уплотнители. Они не должны быть повреждены, на них не может быть следов деформации. Если при осмотре возникли малейшие сомнения, следует заменить данную резиновую деталь. Только так смеситель будет служить безукоризненно долгие годы.
strojvodproekt.ru
Однорычажные смесители становятся востребованными и популярными благодаря своей надежности и простоте эксплуатации. Они практически вытеснили краны с кран-буксами, шаровым механизмом. К сожалению, в мире нет ничего вечного, и может понадобиться замена картриджа в смесителе. Это в любом случае окажется намного выгоднее, чем менять весь сантехприбор, и по силам даже неопытному в слесарном деле человеку.
Пластиковый картридж можно назвать основным конструктивным элементом смесителя. Именно благодаря нему происходит подмес горячей воды, подача давления из крана. Один рычаг позволяет намного проще управляться с сантехприбором. Это удобно для людей с ограниченными возможностями, во время купания детей. Замена картриджа в смесителе может потребоваться в таких случаях:

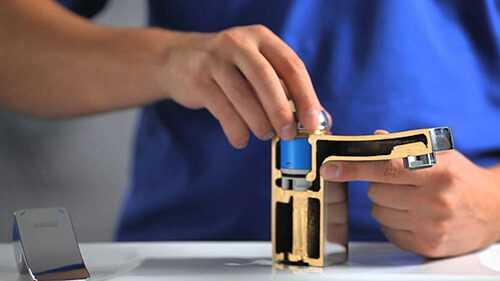

Чтобы лучше понять процесс замены картриджа, стоит разобраться в его конструкции. Она едина и унифицирована для всех однорычажных смесителей, включая душевые кабины, настенные системы, кухонные смесители.
Внутри пластикового корпуса располагается две керамические пластины с отверстиями. Они очень плотно прилегают друг к другу. Их задача – разграничение потока одновременно и горячей и холодной воды. Металлический (латунный) шток управляет положением верхней пластины и через специальный фиксатор закрепляется на рычаге. Сверху картридж прижимается специальной гайкой с площадкой, в точности, повторяющей его контур. Снизу на пластиковом картридже расположены прокладки, обычно силиконовые, которые при плотном прилегании герметизируют место соединения корпуса смесителя и картриджа.
Главная причина, по которой пластины выполнены из керамики – это устойчивость к коррозии. В идеальных условиях, при наличии фильтров тонкой очистки, картридж смесителя в душевой кабине может прослужить от 1 до 15 лет, что очень много по сравнению с кран-буксами.
Также, пагубно влияют на качество работы керамических пластин гидроудары, которые не только могут их сместить, но даже приводят к растрескиванию. Если ваш смеситель в душевой кабине или на кухне часто выходит из строя – значит проблема системная, проверьте показания давления или установите регуляторы давления. Они помогут защитить бойлер, шланги от разрыва, и картриджи в том числе.
Главное, что вам необходимо знать, чтобы сделать быструю замену картриджа – процедура не сложная и по силам даже ничего не знающему о слесарном деле человеку.
Не покупайте регулирующий элемент, если не уверены в его размере или форме. Все картридж стандартизированы, однако, стандартов несколько. Наиболее распространенные для душевой кабины картриджи ДУ 40. Они могут быть стандартными или удлиненными. Поэтому из-за того, что трудностей с покупкой картриджа обычно не возникает, лучше их приобретать в точности по имеющемуся образцу.
Для этого извлеките поврежденный элемент с вашего смесителя, положите его в полиэтиленовый кулек и смело идите в магазин сантехнических изделий. Если корпус картриджа развалился – не беда, по остаткам корпуса можно восстановить первоначальный размер изделия. Сборка производится в обратном порядке.
Некоторые производители дорогой сантехники (обычно Германия или Италия) указывают обязательным условием для выполнения гарантийных обязательств наличие фильтров тонкой очистки. Обычного «грязевика» или «косого» фильтра недостаточно. Поскольку размер ячейки в них часто превышает 1 мм. Более того, конструкция и качество фильтрования не обеспечивают долголетнее использование сантехники.

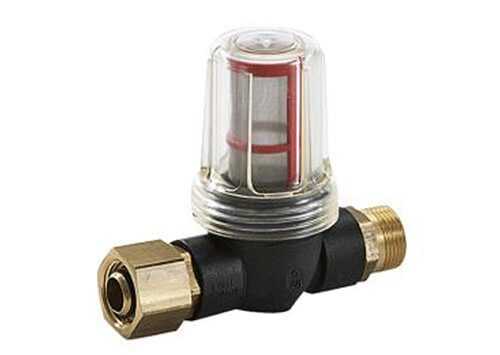

Фильтр тонкой очистки водыЧтобы избавиться от этой проблемы, воспользуйтесь фильтрами «тонкой очистки» уровень фильтрации которых начинается от 100 мк. Они практически не влияют на падение давления, оборудованы практически всегда самопромывной колбой. Это означает, что в случаях засора не потребуется доставать ключи и сантехнический лен, и делать сложную и трудную процедуру. Достаточно всего лишь открыть специальный вентиль, и весь мусор промоется в канализацию.
В качестве комбинированного решения также могут применяться регуляторы давления со встроенными фильтрами. Их задача сводится к тому, чтобы обеспечить равномерную подачу давления, уменьшить количество мусора в воде и продлить срок службы сантехприборов. В среднем, благодаря такому элементу, картридж прослужит в два, а то и в три раза дольше.
energomir.biz
В данной статье мы рассмотрим, как устроен картридж для смесителя 40 мм. Данный элемент является наиболее важной частью большинства используемых на сегодняшний день кранов, установленных на ваших кухнях и в ванных комнатах. Понимание его устройства позволит вам избежать типовых ошибок в эксплуатации столь востребованного сантехнического оборудования.

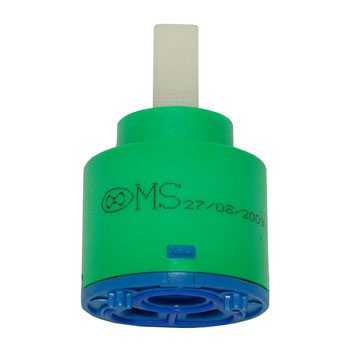

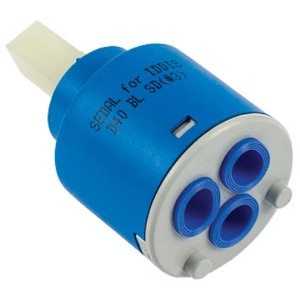

Фото картриджа для смесителя

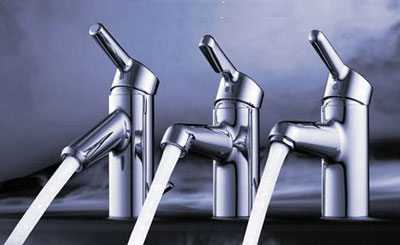

Популярные картриджные смесители
Существуют следующие виды картриджей для смесителей: шаровый и дисковый. Второй имеет гораздо большее распространение, на что никак не влияет ни стоимость, ни надёжность изделия. По основным техническим характеристикам обе модели примерно одинаковы, но для изготовления использующих полый шар, требуется наличие специальной лицензии, которую очень сложно приобрести.
С производством дисков в правовой плоскости дело обстоит гораздо проще. Но давайте перейдёт непосредственно к их устройству.

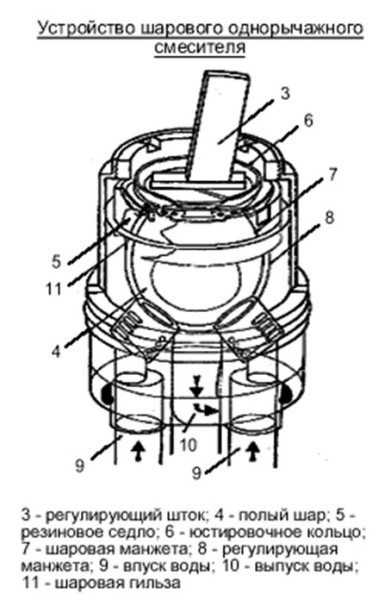

Схема устройства шарового картриджа
| Обозначение на рисунке | Название |
| 3 | Шток регулировки |
| 4 | Полый шар для смешивания воды |
| 5 | Седло из резины |
| 6 | Юстировочное кольцо |
| 7 | Шаровая манжета |
| 8 | Регулирующая манжета |
| 9 | Впуск жидкости |
| 10 | Выпуск жидкости |
| 11 | Шаровая гильза |
Шаровые картриджи для кухонных смесителей функционируют следующим образом:
Как видите, инструкция работы шарового механизма очень простая.

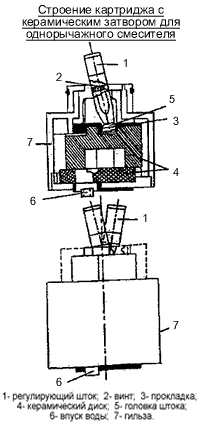

Схема устройства дискового картриджа
| Обозначение на рисунке | Название |
| 1 | Шток регулировки |
| 2 | Винт |
| 3 | Прокладка |
| 4 | Керамический диск |
| 5 | Головка штока |
| 6 | Впуск воды |
| 7 | Гильза |
Дисковый картридж смесителя для душевой кабины или кухонного оборудования немного отличается по методу своего функционирования от вышерассмотренной шаровой модели.
Здесь через входные отверстия поступает холодная и горячая вода, а затем при перемещении рычага верхний диск из керамики движется относительно нижнего, что даёт различные эффекты на выходе конструкции:
Как мы уже упомянули, наиболее распространёнными являются пластиковые картриджи с двумя керамическими дисками внутри.
Между собой они отличаются следующими параметрами:

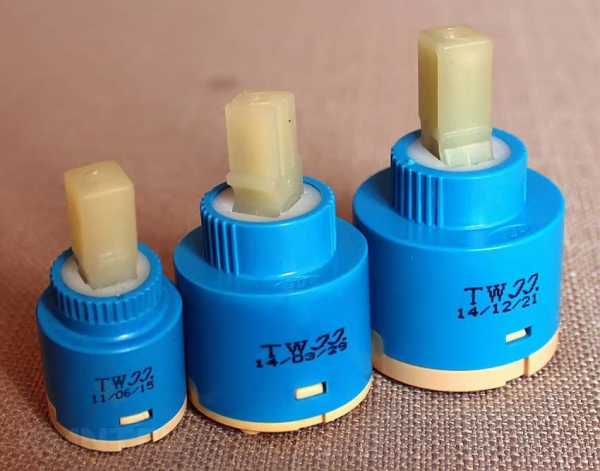

Смешивающее устройство диаметром 35 мм
Совет: перед тем как выбрать новый картридж, сравните его со старым, чтобы не допустить ошибки с посадочным местом.

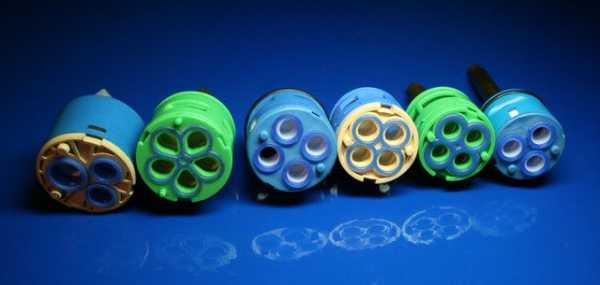

Примеры различных посадочных мест

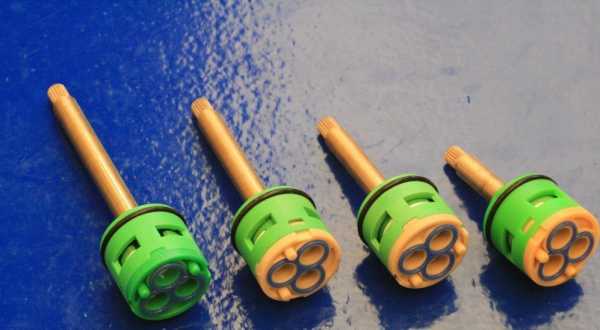

Примеры штоков различной длины
То сколько стоит картридж на смеситель, в любом случае является незначительной величиной в сравнении со всем краном. Поэтому выполнять периодическую замену данного элемента экономически выгодно и вполне осуществимо собственными силами без вызова сантехника.
Совет: если желаете продлить эксплуатационный срок смешивающего воду устройства, то установите дополнительно фильтр для смесителя раковины, который будет препятствовать попаданию крупных частиц к керамическим дискам.

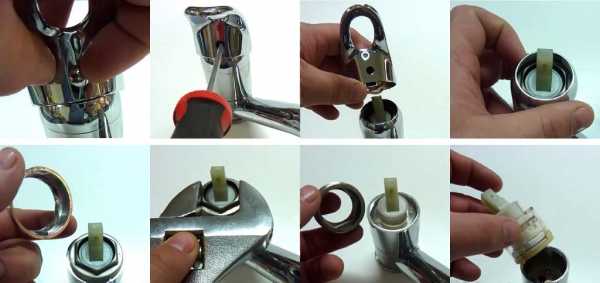

Необходимые действия для смены вышедшего из строя изделия выглядят так:

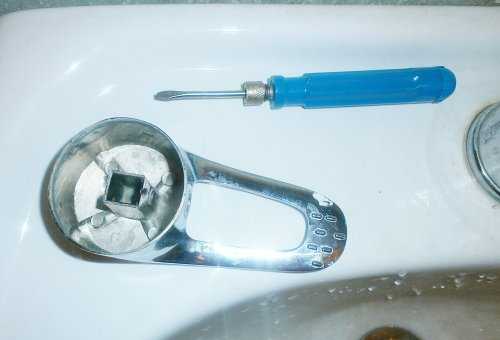

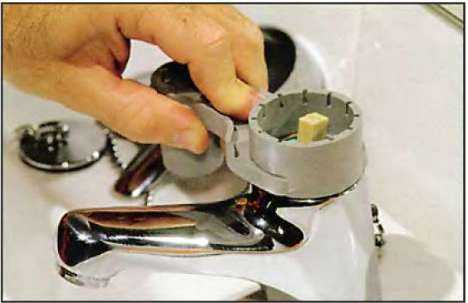

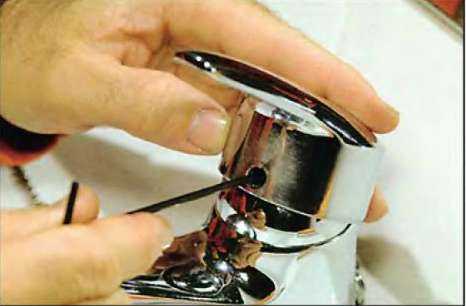

Демонтаж рычага с крана

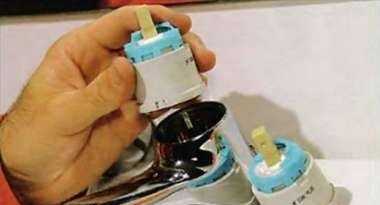

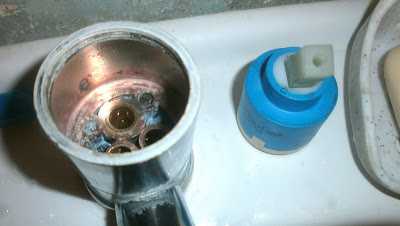

Замена сломавшейся детали

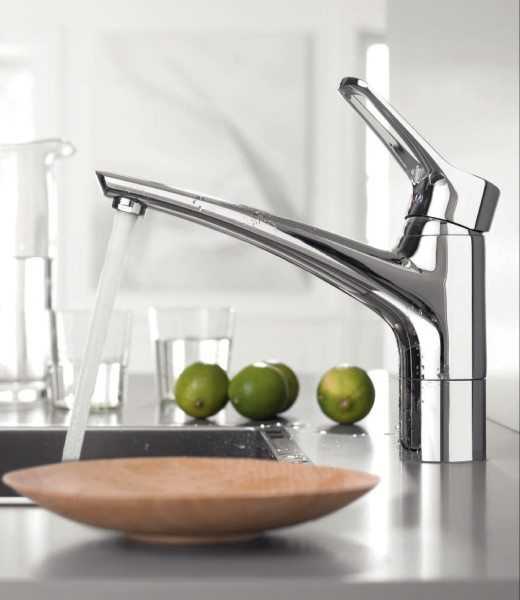

Исправно работающий однорычажный кран после осуществления на нём замены картриджа
Вся замена легко выполняется своими руками, если вы будете следовать приведённым рекомендациям.

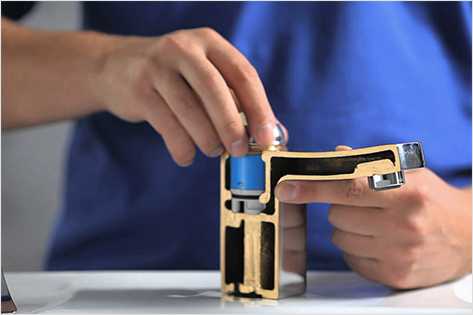

Однорычажные смесители можно встретить сегодня в квартирах, домах и санузлах общественных зданий. Основными же элементами, отвечающими за их правильную работу, являются специальные картриджи, осуществляющие непосредственно само смешивание получаемой воды. Они достаточно практичны и просты в своём устройстве. Ломаются редко, а когда это всё-таки происходит, то легко заменяются.

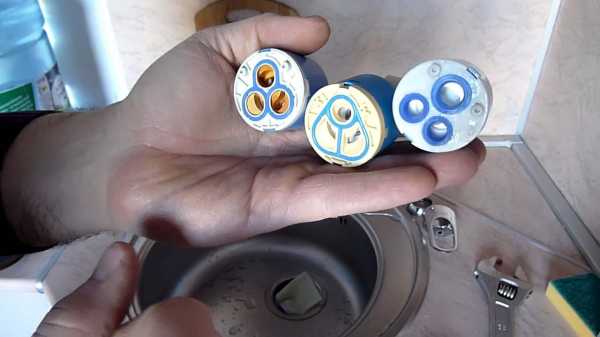

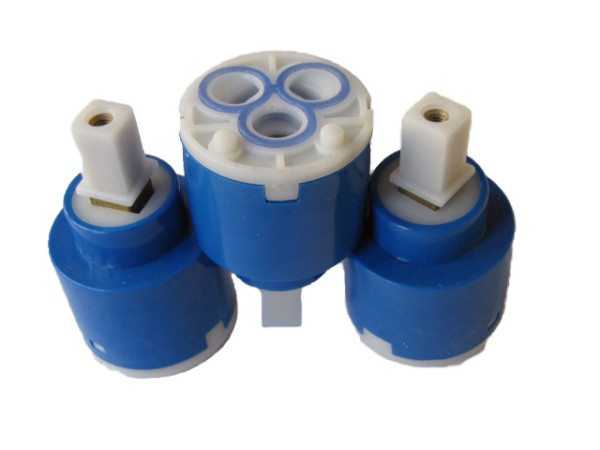

Картриджи: вид сверху и снизу
Видео в этой статье предоставит вашему вниманию на дополнительное изучение материалы, которые имеют непосредственное отношение к изложенной теме Простота устройства гарантирует его практичность.
загрузка...
gidroguru.com
Однорычажные смесители, которые пришли на замену старым, двухвентильным – это чрезвычайно удобное приспособление. Любой смеситель по своей сути – это камера для смешивания холодной и горячей воды. Вентили и рычаг контролируют температуру и напор подаваемой воды. Удобство однорычажных смесителей в том, что и то, и другое можно регулировать одной рукой (локтем, кастрюлей, ногой, если хотите). Согласитесь, это куда проще, чем крутить вентили! Кроме того, однорычажные смесители оказываются еще и более экономными, потому что получить нужный напор и нужную температуру воды получается быстрее. Собственно, все это и объясняет такую популярность однорычажных смесителей среди пользователей – им отдает предпочтение порядка 80% покупателей.
Но, увы, ничто не вечно, и однорычажные смесители, так же, как и их вентильные собраться, подвержены износу. Самый важный элемент в однорычажных смесителях – это картридж. Именно он чаще всего выходит из строя и становится причиной поломки. Так как заменить картридж в смесителе и можно ли это сделать своими силами? Вполне! Ниже мы расскажем, как.
Прежде всего надо сказать, что все однорычажные смесители в зависимости от типа установленного в них картриджа, делятся на два типа:
С смесителях с шаровым картриджем вода перемешивается непосредственно внутри картриджа. Шар имеет три отверстия: два для холодной и горячей воды, третий – для излива перемешанной воды. Располагается шаровой картридж внутри специальной гильзы, а держится он на седлах из прочной резины. Движения шара можно регулировать при помощи штока – он передвигается в зависимости от положения рычага в вертикальной или горизонтальной плоскости.Смесители с картриджами из керамики имеют несколько иную структуру. В них регулировка температуры и напора воды осуществляется при помощи картриджа, вода в который подается через две трубки . внутри картриджа вода смешивается, а затем подается в излив. Температура и напор воды регулируются затворами, которые представляют собой два плотно притертых друг к другу керамических диска с отверстиями.
Так какие же неисправности могут поставить перед вами вопрос поменять смеситель или нет? Проблем может быть несколько, а именно:
Причина всех этих проблем – неисправный картридж, а потому ниже мы рассмотрим, как заменить картридж в смесителе своими руками. На самом деле, картридж состоит из нескольких составных частей, и из строя может выйти только одна из них, однако, производить ремонт картриджа не совсем целесообразно, поскольку подобрать отдельные детали довольно сложно. Куда проще, на самом деле, просто заменить его на новый, тем более, что вам это не будет стоить целого состоянии – цены на картриджи весьма приемлемы.
Какой бы вид картриджа не использовался в установленном у вас однорычажном смесителе, перед тем как начинать работу и разобрать смеситель, надо перекрыть горячую и холодную воду, если вы не хотите потом устранять еще и последствия локальной катастрофы в виде затопленных полов и соседей.Из инструментов вам могут понадобиться:
Итак, как поменять картридж в смесителе? Вне зависимости от типа картриджа, этап работ будет приблизительно одинаков:
Причиной поломки вашего картриджа может быть банальный износ. Но что делать, если смеситель был установлен сравнительно недавно или если вы уже меняли картридж какое-то время назад? В такое случае вам нужно задуматься о качестве воды, которая проходит через смеситель. Если она грубая, приводит к образованию отложений из ржавчины или извести, содержит песок или металлические окалины, то причина поломки может быть как в этом. Чтобы решить проблему и обеспечить профилактику поломки картриджа, вы можете установить фильтры для очистки воды – благодаря им, ваш смеситель прослужит вам намного дольше!
remkasam.ru
Прежде всего следует указать, что такая деталь является составной частью однорычажных моделей сантехнических приборов для перемешивания воды. Картридж в смесителях бывает пластинчатым или шаровым. Независимо от типа, ремонту они не подлежат, поэтому любая из неисправностей, связанных с протоком воды, устраняется только заменой этих изделий.
Прежде чем рассматривать вопрос, как поменять картридж в смесителе, следует уточнить, в каких случаях это необходимо.
Порядок работы
Подготовительные мероприятия
В первую очередь перед заменой картриджа в смесителе нужно перекрыть подачу по обеим трубам. Чтобы сократить время ремонта и не оставлять дом без воды на длительный период, необходимо заранее подготовить весь инструмент и материалы (отвертка, ключи гаечные, ФУМ-лента, новый картридж).
В зависимости от модели изделия, крепеж может быть разным. Например, винт, фиксирующий рычаг, может откручиваться или плоской отверткой, или «крестом», а то и «шестигранником». Если заранее это неизвестно, то лучше сразу снять заглушку над гнездом его посадки и выяснить, какой инструмент понадобится для замены картриджа смесителя.
Чтобы не перепутать «запчасти», при демонтаже их нужно аккуратно раскладывать – одну за другой. Тогда и сборка пойдет легко и быстро – в обратном порядке.
1. Кончиком ножа следует подцепить заглушку, которая скрывает гнездо с фиксирующим винтом. Она из пластика, окрашена в красный и синий (зеленый) цвета и расположена на корпусе рычага.
2. После откручивания винта рукоятка должна легко потянуться вверх.
Иногда в процессе замены картриджа в смесителе какая-то деталь или трудно снимается, или откручивается. В таких случаях говорят – «прикипела». Хорошо помогает такое средство, как WD-40. Его «народное» название – «жидкий ключ». После нанесения на проблемное место оно за несколько минут размягчит образовавшийся слой накипи, после чего любую операцию можно будет легко выполнить.
Крайний случай – даже «жидкий ключ» не помог. Иногда бывает и так. Нужно знать, что рукоятка жестко скреплена со штырем картриджа. Он – пластиковый. Поэтому нужно приложить усилие и его сломать. Ничего страшного в этом нет, так как все равно будет меняться картридж.
Хотя иногда не удается вынуть оставшийся в гнезде «осколок» штыря, и тогда приходится приобретать и новую рукоятку. Но это случается крайне редко и только с отдельными моделями.
3. Снимается декоративная крышка. Если придется прибегнуть к помощи пассатижей, то под губки нужно подложить кусочек материи, чтобы не поцарапать защитное покрытие (хромировку).
4. Откручивается большая гайка фиксации. Если трудно – опять «жидкий ключ», и ждать. В некоторых моделях вместо нее стоит специальная скоба, которая снимается при помощи отвертки и пассатижей.
5. Выемка из гнезда заменяемого картриджа.
Перед тем как приступить к этой работе, необходимо сделать профилактику – очистить все внутренние (доступные) части прибора от накипи и произвести их визуальный осмотр на предмет появления трещин или раковин.
После установки нового картриджа в смеситель сборка прибора производится в обратной последовательности.
Нужно обратить внимание на гайку, которая фиксирует картридж в гнезде. Ее не нужно затягивать слишком сильно, иначе можно деформировать пластиковый корпус картриджа.
Практические советы
На некоторых сайтах утверждается, что картридж шаровый можно отремонтировать. Это не совсем верно, так как в результате разборки смесителя можно лишь частично отрегулировать напор воды.
Если в сантехническом приборе установлен картридж пластинчатый, то продлить срок его службы можно, поставив перед смесителем дополнительные фильтры очистки воды.
Приобретая прибор, стоит поинтересоваться, не является ли картридж, установленный на данной модели, дефицитом. Особенно если захотелось купить какой-нибудь «экзотический» смеситель.
Нужно знать, что при замене картриджа использовать нужно только «родную» деталь (один к одному). Универсальных не бывает, а их типоразмеров настолько много, что можно и перепутать. Даже для одинаковых приборов одного и того же Производителя не нужно приобретать картридж, ориентируясь только на его внешний вид.
Дело в том, что «прогресс не стоит на месте», и в процессе производства различные модели подвергаются конструктивным изменениям, которые внешне могут быть и незаметны.Поэтому при походе в магазин желательно взять с собой как образец старый, неисправный картридж.
