Трехходовой и термостатический смесительный клапан для котла. Смеситель для котла отопления


Трехходовой и смесительный клапан для твердотопливного котла

Когда далеко или дорого подключиться к центральному отоплению, на помощь приходят твердотопливные котлы, которые обогреют и дом, и воду в доме. Само название говорит за себя – котлы, работающие на твердом топливе: уголь, дрова, кокс, древесные гранулы, опилки и так далее. Получается, что твердотопливные котлы — это вариант для тех, кто хочет иметь в своем доме автономную, недорогую, независящую от газового обеспечения и электроэнергии отопительную систему. Во время процесса длительного горения твердого топлива в доме будет нужная температура.  А чтобы не случилось перепадов, и температура всегда была под контролем, используют трехходовые клапаны.

Устройство для смешения или разделения теплоносителя

Клапаны делятся на два основных типа:

  1. Смесительный.
  2. Разделительный.

Каждое название говорит за себя. Термосмесительный или смесительный работает на смешивание горячей и холодной воды. Следовательно, подключается клапан к теплоносителю – котлу и к источнику холодного водоснабжения. Клапан полностью открыт. Без головки будет поступать от теплоносителя нагретая вода. Настроили на 60 градусов, тогда при достижении этой температуры, клапан надавит и уменьшит поток горячей воды, проток холодной воды увеличится, вода будет подмешиваться до нужной температуры.

Термосмесительные клапаны часто применяются для системы теплых полов, где нужная температура, как правило, не должна превышать 35-40 градусов. В смесительной системе при одном выходе – два входа.

Второй – разделительный, как правило, применяется для разделения потоков – на горячую и холодную воду. Получается, при одном входе – два выхода.

Клапаны для обвязки

Котлы длительного горения твердого топлива, по мнению специалистов, могут дать сбой лишь в том случае, когда происходят резкие перепады температуры. Они восприимчивы к таким изменениям, и система может дать сбой. Здесь главное правильно настроить оборудование, то есть произвести профессионально обвязку котла.

Сделать это можно как своими руками, так и с привлечением специалистов. Но желательно привлечение специалистов, так как если один из узлов соединений по схеме будет выполнен неверно, то ваш котел окажется под угрозой. В данном случае незаменимым окажется смесительный клапан, установленный в системе и выполняющий предохранительные функции.

В котлах твёрдотопливного отопления термосмесительные клапаны необходимы в обвязке воздухонагревателя. Это, как правило, обычный механический клапан (разный диаметр подключения, разные производители). Головка на смесительный клапан накручивается сверху с выносным датчиком (диапазон температур 20-60 градусов, может быть и больше). Внутри — обычный поршень распределяет водные потоки. Головка четко поддерживает температуру.

Как правило, на встроенной головке есть знаки («+» и -) – для горячего или холодного водоснабжения (часто для системы теплого пола). Бывают случаи, что внутренний поршень иногда зависает из-за некачественной жидкости, поэтому качество теплоносителя должно быть под контролем.

Метод работы клапана

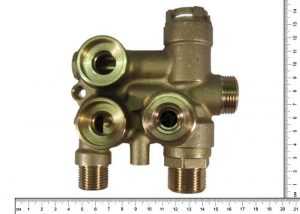

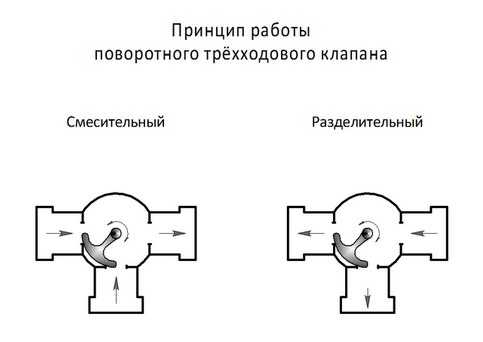

Любой трехходовый клапан твердотопливного котла работает по принципу – два входа, перемешивание, один выход теплоносителя. Распределительные потоки регулируются при помощи приводов, которые делятся на:

  1. Термостатический – работает за счет расширения теплового элемента. В связи с этим происходит нажим на шток клапана, и вода перемешивается.
  2. Электрический – действует от блока питания через дистанционное управление.

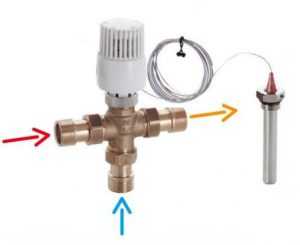

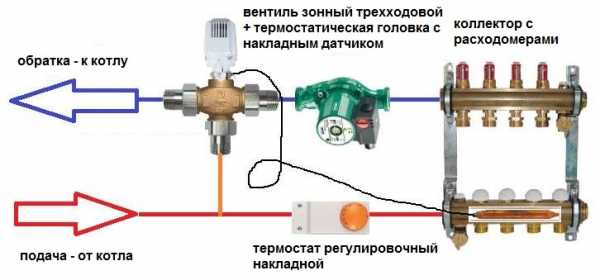

  3. Клапан с головкой и капиллярной трубкой.

Основная задача термостатического трехходового клапана – не дать попасть в котел холодной воде. Если такое произойдет, то в лучшем случае на стенках рубашки появится накипь и налет, которые будут мешать нормальному термостатическому процессу, в плохом варианте – аварийная ситуация всей системы теплоснабжения. А термостатический клапан заставляет курсировать горячую воду по кругу, и когда она нагреется до нужной температуры, смесительный клапан будет подмешивать в нее холодную воду. Таким образом весь обогревательный узел будет застрахован от перегрева.

Установка клапана своими руками

В установке трехходового термосмесительного клапана своими руками надо учитывать схему вашего котла и теплообеспечения в доме. Четко выполнять все инструкции и пункты подключения.  Также внимательно ознакомиться со схемой основных узлов. К узлам относятся все агрегаты, которые устанавливаются около нашего котла для телообеспечения дома.

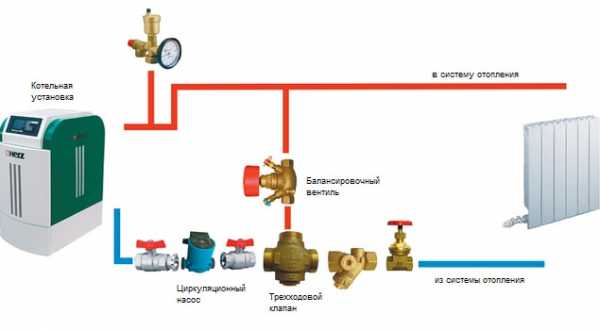

  1. Устанавливаем насос на обратке. Если он будет стоять на подаче из котла, то быстро испортится.

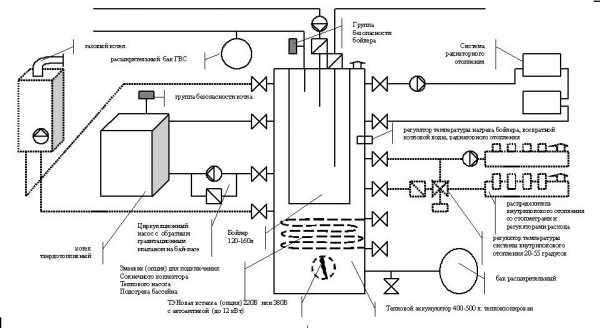

  2. Необходимо подключение буферного бака, который также можно сделать своими руками, он предохранит весь узел подключения воды от перегрева.
  3. В системе естественной циркуляции теплоносителя труба подачи холодной воды подключается к входному патрубку котла (обычно внизу). Труба горячей воды – к котлу сверху (как показано на схеме). Надо учесть, что труба горячего теплоносителя должна быть сделана из хорошей стали, меди, чугуна или бисплава, так как температура воды может нагреваться до 100-105 градусов Цельсия.
  4. Подключение расширительного бака (или на обратке, или на выходе – роли не играет, см. по схеме) служит своеобразным предохранителем и буфером в нашем узле.
  5. Подключение к предохранительной группе безопасности: к манометру, показывающему давление в котле; к аварийному клапану сброса давления; автоматическому предохранительному воздухоотводчику. Эти предохранительные приборы ставятся на выходе из котла, чтобы контролировать нагретый теплоноситель (см. схему).
  6. Установка и подключение по схеме теплового аккумулятора.
  7. После него – подключение трехходового смесительного клапана строго в соответствии со схемой, именно он будет перемешивать горячую воду из теплоаккумулятора с холодной из обратки.

Чтобы подключение прошло удачно, и ни один из узлов в дальнейшем не дал сбоев, лучше делать все своими руками, строго по схеме, но под контролем профессионалов.

Загрузка...

poluchi-teplo.ru

Трехходовой клапан для твердотопливного котла

Твердотопливный котел довольно сложно устроен, имеет множество разных деталей, узлов. Клапан отвечает за функции смесителя для регулирования температуры теплоносителей, за счет которых воздух в трубах нагревается равномерно и быстро. Без крана невозможен равномерный нагрев, температура в комнатах будет сильно разниться.

Трехходовой клапан подходит для всех типов котлов к газовым и твердотопливным моделям. Отличаться кран может только по размерам, по конфигурации, независимо от марки он стандартен.

Теплоносителем служит водопроводная вода, всегда имеется в наличии, при эксплуатации не возникает серьезных проблем. Материалом клапана является нержавейка, либо бронза. Изделие может быть полимерным, но пока не нашло своего массового распространения.

Кран имеет 3 отверстия: одно входное и два на выходе, внутри находится привод, регулирующий поступление потоков для достижения оптимальной температуры.

Принцип действия устройства в любых моделях стандартен — смешивается холодная вода с горячей до нужной температуры, вода следует от патрубка к патрубку до тех пор, пока ее температура не будет соответствовать заданным параметрам. Далее, привод открывает поток из третьего патрубка, вода, в котором уже течет нагретая.

Работает он автономно, не нуждается в участии человека, от него требуется только проверять его работу.

Плюсы устройства:

  1. Долговечен.
  2. Прост в установке.
  3. Функционален.
  4. Практичен.
  5. Регулируем.

Среди недостатков отмечается:

  1. Непредназначенность клапана к грязным средам.
  2. Высокая стоимость устройства.

Типы приводов и критерии выбора

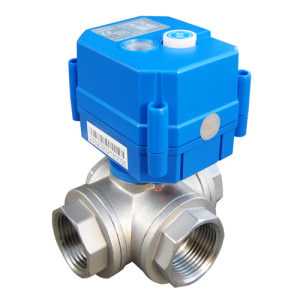

Автоматический клапан с электрическим приводом

По типу привода модели бывают:

  1. Механическими, установка разделителя производится вручную. Чтобы контролировать показатели температуры, на каждую входящую трубу устанавливается термометр.
  2. Автоматическими, движение мембраны зависит от температуры и осуществляется самостоятельно.

Привод может быть:

  1. Термостатическим, при котором чувствительный элемент под воздействием температуры расширяется, начинает давить на шток клапана, смешивая холодные потоки с горячими.
  2. Электрическим, при котором сигналы подаются с блока управления.
  3. Головчатым, управление краном происходит за счет нажатия головки на приводной шток, привод применим при монтаже напольной обогревательной системы.

При выборе трехходового клапана, главное – тип привода. Ручное управление приводом стоит дешевле, но и функций мало. Электрические модели дорогие, быстро ломаются, но их многофункциональность не оставляет равнодушными большинство потребителей. Бронзовый латунный материал для крана долговечный, но и дорогой.

Оптимальный вариант – чугун, медь.

При выборе учитывается:

  1. Расход носителя.
  2. Схема обвязки.
  3. Рабочие параметры.

Расход и температура должны быть указаны в проектной документации, при ее отсутствии, оптимальная температура нагрева воды указывается в паспорте, обычно составляет не выше 50 гр. Расход учитывается при подборе клапана по пропускной его способности.

Тип привода должен соответствовать схеме обвязки. Более простая схема у термостатического клапана, при котором вода циркулирует через третий патрубок к первому, котел нагревает ее, только после этого начинает прогреваться теплоноситель. Нагревшись до нужной температуры, из трех возможных, кран открывает из второго патрубка потоки с холодной водой, происходит замещение, холодная вода уходит, горячая вода поступает в бак с тепловым аккумулятором.

Схема обвязки сложнее, при установленном на кране внешнем контроллере. В данном случае, потребуются смесители двухприводные и двухконтурные. Первый контур устанавливается рядом с источником тепла и является термостатическим. Второй привод – электрический, управляется контроллером путем подачи сигналов датчика, кран поддерживает температуру теплоносителя.

Важным критерием при выборе устройства является диапазон выставленных температур, изделия, как правило, в данном случае имеют термостатический привод в обвязках котлов ГВС, системах теплого пола. Диапазон кранов зависит от предназначения изделий, составляет 20- 43 грамм, 35-60 грамм и выше. Советуется придерживаться второго варианта при покупке.

Монтируя обвязку, стоит поинтересоваться, как проверяется кран. Если изделие новое, проверить его не трудно, устанавливается минимальная температура в диапазоне в третий патрубок, заливается горячая вода. Через 15 — 20 минут патрубок должен перекрыть кран.

Проверить устройство в уже установленной системе можно, измерив температуру воды при входе в котел, то есть на обратной стороне трубопровода значение должно быть таким же, как и на термостате.

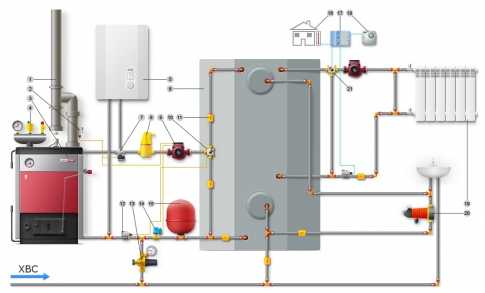

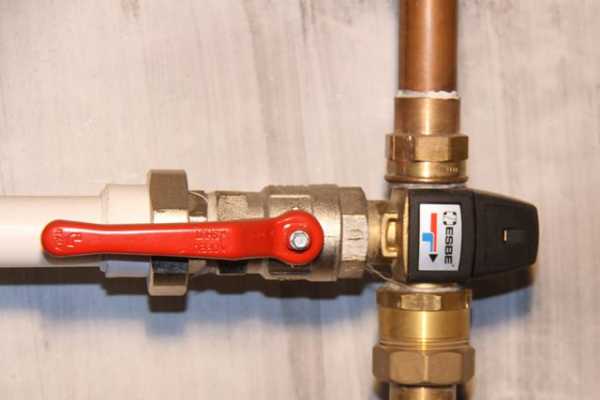

Схема обвязки:

Подключение и установка своими руками

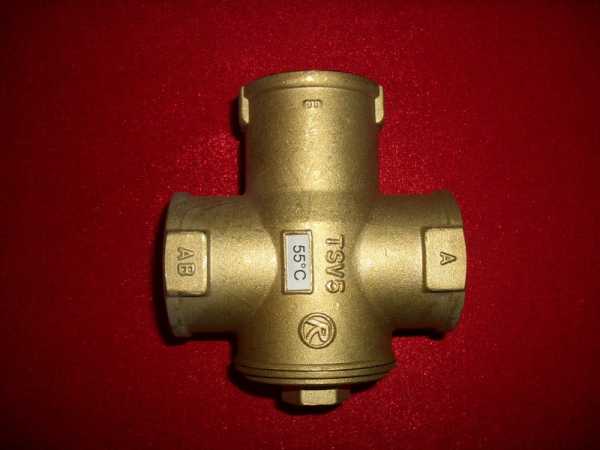

При подключении учитывайте направленность теплоносителя, вверху корпуса должен присутствовать указатель в виде стрелки.

Устанавливается клапан в вертикальном, или горизонтальном направлении, место его расположения значения не имеет:

  1. В многоэтажных домах, рабочая жидкость подается на кран через нагревательный элемент, далее – в насос, в отопительную систему. На входе обозначается “А”, на выходе — “АБ”.
  2. Далее, подача охлажденной воды поступает в котел на арматурный узел на входе “Б”. Чтобы давление в котлах было стабильным, и поддерживалась определенная температура, учитываются индивидуальные особенности котла, установка устройства в конкретном случае может отличаться.
  3. Узлы монтируются в зависимости от вариаций соединений их с другими частями трубопровода. Обычно монтируется клапан с резьбовым соединением.

Пошаговое руководство по монтажу:

  1. При установке, важно не допустить ошибок, можно повредить трубопровод, либо установить температурный режим с резкими перепадами. На заводском изделии должны быть обозначены стрелки, по которым можно определить направление движущегося потока и установить устройство самостоятельно.
  2. При сварке нельзя допускать перегрева крана.
  3. Место установки должно быть легкодоступным.
  4. При установке крана в теплоноситель с примесями дополнительно потребуются фильтры.
  5. Определитесь с местом подсоединения клапана в зависимости от направления потока теплоносителя.
  6. Установите вертикально, либо горизонтально клапан.
  7. Установите рычаг под углом в радиусе от 90 до 180 гр.

Клапан служит для смешивания холодных и горячих потоков, препятствует вхождению холодного потока на трубопровод, иначе образуется конденсат, система деформируется, на стыках появляются трещины, или полностью приходит в негодность.

Благодаря смесительному крану, жидкость на входе в котел будет не менее 50 гр., что устраняет резкие перепады температуры, холодная вода не оказывает на трубы своего негативного воздействия.

Задача смесительного крана — препятствовать попаданию теплоносителя в трубопровод с высокой температурой. Средний диапазон -75 — 85 градусов.

Правила эксплуатации и цена

  1. Периодически проверяется стабильная работа и производительность крана.
  2. Эксплуатация устройства осуществляется на основании инструкции.
  3. При покупке, важно обращать внимание на технические характеристики, тип конструкции.
  4. Согласно схеме обвязки, между расширительным баком и отопительной системой не должна присутствовать запорная арматура.
  5. Чтобы котел соответствовал технике безопасности, в нем должен быть аварийный кран для сброса давления в случае превышения его нормы.
  6. Группа безопасности может не сработать, котел – взорваться, трубы – расплавиться при установке системы на обратке.
  7. Система безопасности ставится на подаче горячей воды на выходе, только такая установка котла будет считаться правильной и безопасной. Кран считает простой запорной арматурой, но важным элементом при монтаже коммуникаций.

На цену влияют сопутствующие свойства клапана и изготовитель. Клапан фирмы “Есбе”15 мм в диаметре с пропускной способностью до 3 метров в кубе можно приобрести за 45 — 50$. Клапан от фирмы “Honeywell” обойдется в 90 -100$, клапан и производителя “Danfoss” – до 130$.

Благодаря современным моделям, их область применения существенно расширилась, устанавливают в котлах отопления, смесительных узлах, укладке теплых полов, напольном отоплении. Конструкция простая, но имеет высокие эксплуатационные показатели.

По сути, устройство напоминает привычный смеситель для смешивания горячей и холодной воды. Установив его, можно достичь нужной температуры при смешивании вод с разными температурными показателями, получить горячий поток за счет динамического перенаправления устройства, перенаправить поток вод при необходимости.

househill.ru

Смесители для кухни и ванной с газовыми колонками.

«Врагом» установленного в Вашей квартире газового оборудования,то есть газовой колонки, может стать обычный, неправильно подобранный смеситель. Какой же смеситель идеально подойдет для квартиры, в которой имеется газовая колонка для нагрева воды? Этот непростой вопрос требует тщательного рассмотрения.

Представленные на рынке смесители специалисты условно разделяют на три основные группы: смесители, идеально подходящие для квартир с установленной газовой колонкой; смесители, которые нежелательно ставить при наличии газовой колонки; смесители, которые категорически нельзя ставить там, где установлена газовая колонка.

Идеальный, на наш взгляд, смеситель был создан в Советском Союзе. Этот кран медленно осуществлял подачу воды из газовой колонки, и так же медленно завершал течение водяной струи. В конструкцию водяного крана входили детали корпуса крана, штока, латунного винта и прокладки. Основными причинами неполадок такого крана были повреждение резиновой прокладки и изношенность резьбы крана.

На смену советским водяным кранам пришли современные, дизайнерские смесители. Они достаточно удобны и красивы, но не всегда корректно работают с установленным в квартире газовым оборудованием. Предлагаем решить следующий вопрос: «Какие смесители можно использовать совместно с газовыми колонками и газовыми водонагревателями?»

Установка газового водонагревателя или газовой колонки в квартире – правильное и практичное решение для создания комфорта в доме. Независимо от действия работников ЖЕКа, у Вас дома всегда будет в наличии горячая вода. Однако, не все смесители способны совместно работать с газовым оборудованием.

Типы смесителей, предлагаемые российскими и зарубежными производителями

Классифицируя имеющиеся на рынке смесители по конструкции, специалисты, выделяют три типа.

К первому типу относятся привычные нашим согражданам смесители, имеющие два отдельно регулируемых крана: кран горячей и кран холодной воды. Такой тип смесителей подойдет для установки в квартире, где есть газовая колонка, применяемая для нагрева воды. Существует одно, но очень важное правило при использовании таких смесителей. Нельзя смешивать сразу два потока воды различной температуры, находящихся в колонке. Пренебрежение этим правилом приведет к поломке и дорогостоящему ремонту газового оборудования.

Ко второму типу относят монокомандные, имеющие один рычаг, смесители. В них регулирование температурного режима и напора воды и происходит за счет движения ручки-рычага вправо-влево и вверх-вниз. Этот тип смесителей категорически нельзя устанавливать в домах, где присутствует газовая колонка. В сочетании с данным типом смесителя газовый водонагреватель будет работать в аварийном режиме постоянно, что приведет к повреждению дорогостоящего газового оборудования.

В отдельный третий тип можно отнести водяные краны с компенсатором и термостатом. Их конструктивная особенность заключается в наличии двух расположенных по бокам ручек. Они помогают регулировать напор воды и температуру струи. Эти смесители позволяют точно устанавливать температуру воды, совмещая ручку-регулятор с нанесенными на корпус показателями температуры воды. В условиях российских реалий произвести достаточно точную регулировку воды невозможно. Этому препятствуют изношенность сетей, непостоянное давление и очень низкое качество поставляемой воды. К тому же стоят такие смесители очень дорого.

На рынке за последние десятилетия появилось много ультрасовременных смесителей с фотоэлементами и сенсорами. Стоимость данных смесителей очень высока, поэтому они практически недоступны большинству россиян.

Маркировка смесителей

Покупая смеситель, обратите внимание на маркировку. Для обозначения смесителей принято использовать три — четыре буквенных сокращения. Для большей наглядности рассмотрим расшифровку буквенных сокращений на конкретном примере.

Сокращение См-Ум-Ца-Ув означает, что перед вами смеситель для умывальников центральный с аэратором в изливе и угловыми вентилями.

Первая группа букв (См) означает смеситель.

Вторая группа обозначает место установки, в нашем случае умывальник (Ум). Для указания места установки используют следующие сокращения: В – ванная, М – мойка, Д – для душа, ВУ – общие для ванной и умывальника, К – для использования в сочетании с водонагревательной газовой колонкой.

Третьей группой букв обозначают вид смесителя. Здесь применяются следующие сокращения: Ц – центральный смеситель, НН- смеситель настенный с нижним изливом, НВ – смеситель настенный с верхним изливом, НЛ – настенный локтевой смеситель, НК – смеситель с нижней камерой смешивания, ОР – смеситель с одной рукояткой, Шт – смеситель с душевой сеткой на гибком шланге со штангой, Ст – смеситель со стандартной душевой сеткой, ВШт – смеситель встраиваемый со штангой.

Помимо выше перечисленного в маркировке смесителя могут присутствовать сведения о материале, используемом при изготовлении корпуса. Здесь используют сокращения: П – пластмасса, Ф – фарфор.

В маркировке также могут содержаться сведения о дополнительном оборудовании, которым оснащен смеситель. Тогда сокращения А – означает смеситель оборудованный аэратором, М – смеситель, имеющий шланг в металлической оплетке, Р – смеситель с развальцованным носиком.

Конструкции современных смесителей

Сантехническая мысль ежегодно позволяет совершенствовать конструкции современных смесителей. Благодаря ей было изобретено множество различных по конструкции смесителей: от совмещенных кранов холодной и горячей воды, до дизайнерских, нереальных, почти космических смесителей.

Всем знакомый, простейший по конструкции и демократичный по цене – двухвентильный смеситель. В состав каждой вентильной головки такого смесителя входит три детали: латунный винт, прокладка и шток.

Основными причинами неполадок данного смесителя являются повреждение резиновой прокладки и резьбы латунного винта. Для устранения неполадок такой конструкции необходимо сменить всю головку смесителя, что не очень удобно. Но именно смесители такой конструкции наилучшим образом подходят для бесперебойной работы газовых колонок. Двухвентильный смеситель также отлично работает с газовыми водонагревателями проточного типа. В двухвентильных смесителях за счет плавного регулирования потока воды исключается фактор гидроудара, который пагубно влияет на все оборудование в целом.

Появившиеся не так давно смесители с керамическими головками – не лучший вариант для квартир, где установлены газовые колонки. Благодаря этой конструкции и материалу, из которого изготовлены головки, в таких смесителях исключена возможность протечек в местах соединений. Принцип работы крана с керамическими головками таков: поворот в сторону открывания совмещает отверстия пластин из керамики, что позволяет осуществлять подачу воды. На работоспособность керамических головок не влияет жесткость воды, и свойственная металлическим кранам коррозия.

Современная промышленность выпускает керамические вентили с разными углами поворота пластин в девяносто и сто восемьдесят градусов. При угле поворота в 90 градусов пластина имеет одно большое отверстие, что при повороте вентиля дает очень сильную струю воды. При угле поворота 180 градусов, пластина имеет два различных по размеру отверстия, что при повороте вентиля дает сначала малый, а впоследствии сильный напор воды.

При данной конструкции смесителя возможен гидроудар, который может вызвать течь, повредив систему водопровода. Гидроудар способен повредить газовую колонку, входящую в систему водопровода, вырвав трубку теплообменника радиатора или спровоцировав повреждение отдельных частей водяного блока. Если в вашей квартире установлен такой смеситель, советуем плавно, без резких движений закрывать и открывать вентили, отвечающие за подачу воды.

Наиболее продуманной современной конструкцией обладают монокомандные смесители с шаровым регулятором. Шаровой регулятор данной конструкции представляет собой шар, выполненный из нержавейки с отверстиями для поступления горячей, холодной и воды смешанной температуры. Благодаря конструкции регулировка подачи воды производится плавно. Недостаток смесителя такой конструкции в очень больших отверстиях на шаровом регуляторе, через которые в систему водоснабжения могут попасть мелкий мусор и камушки. На смесители с шаровым регулятором целесообразно устанавливать водосберегающие комплекты, которые уменьшают силу струи воды при открытии, что значительно экономит воду.

Предлагаем рассмотреть самые популярные конструкции смесителей, которые наиболее популярны на российском рынке.

Смеситель «Ёлочка»

Конструкция «Ёлочка» представляет собой, излив по обе стороны которого располагаются два крана-букса. Излив, в просторечии «гусак», может быть изогнутой или прямой формы. Именно из него и льется вода. Имеются также другие две разновидности гусаков: вращающиеся и неподвижные. Вентиль в таком смесителе выполняет функцию регулятора подачи воды.

Во время эксплуатации такой тип смесителя в сочетании с газовой колонкой показывает себя не с самой лучшей стороны. Чаще всего попросту не удается полностью выключить воду. Причина этому – вентиль, который не закручивается до упора. Такая ситуация возникает довольно часто, когда используемая в смесителе резиновая прокладка, под воздействием жесткой воды или по другим причинам может подвергаться процессу деформации, тем самым более плотно прилегая к вентилю, затрудняя его завинчивание.

Лучше всего использовать керамический вкладыш, так как он наиболее долговечен и устойчив к воздействию внешних негативных факторов. Также такой вкладыш помогает обеспечить большую герметичность по сравнению с резиновым, совершенно не боясь влаги и загрязнений.

Смеситель с одним рычагом

 Такой тип конструкции смесителя, который часто называют джойстиковым, можно довольно часто встретить в современных квартирах. А все потому, что во время монтажа и эксплуатации такой смеситель довольно надежен и прост в обращении.

Он представляет собой две поверхности, похожие на сферы со специальными отверстиями. Их совмещают вместе, тем самым давая возможность изменять температурный режим и силу напора воды. В качестве таких поверхностей используют керамические пластины, которые дополняются металлом для прочности. Однако можно встретить и смесители, в которых такие пластины выполнены из пластика. Во время использования смеситель не вызывает никаких нареканий и не требует вспомогательной системы уплотнения.

Смеситель, крепящийся на стене

 Такой тип смесителя надежно связан с водопроводными трубами. Для процесса регулировки напора воды в этой конструкции используют рычаги или специальные краны. При этом «гусак» такой же, как и в предыдущих типах конструкций смесителей. Для того, чтобы добиться аккуратной струи, в излив, монтируют аэратор, который при лучшем раскладе должен выполнять свою функцию вне зависимости от силы напора воды. Однако из-за не всегда чистой воды в трубах аэратор зачастую засоряется. По этой причине вода перестает вытекать из крана красивой струей.

Любые из трех перечисленных конструкций смесителей могут монтироваться как на кухне, так и в ванной комнате. И для елочки, и для однорычажного смесителя можно предусмотреть встроенный душ. Планируя заняться монтажом настенного смесителя, необходимо помнить, что его установка повлечет за собой дополнительные траты, связанные с последующих ремонтом стен и работой с трубами.

Также есть четвертый тип смесителя, который называют «умным». Визуально Вы не отличите такой смеситель от других. Однако он лишен рычага, с помощью которого выключается вода. Вместо этого в корпус вмонтирован небольшой по величине экран, рядом с которым расположен датчик, отслеживающий движение рук. Работает такой смеситель от батареек, которые надежно спрятаны в специальной нише в корпусе.

yproekt.ru

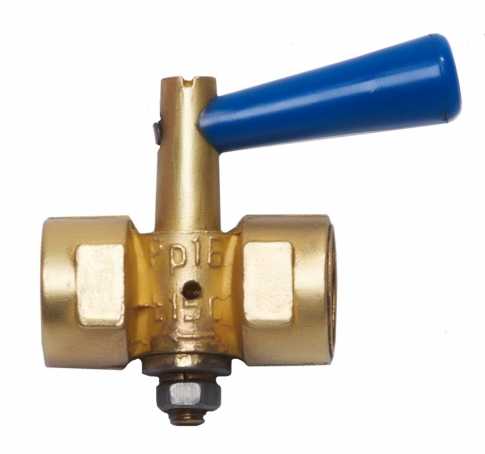

Трёхходовой кран для систем отопления

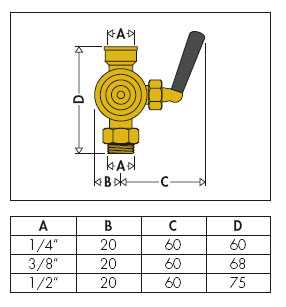

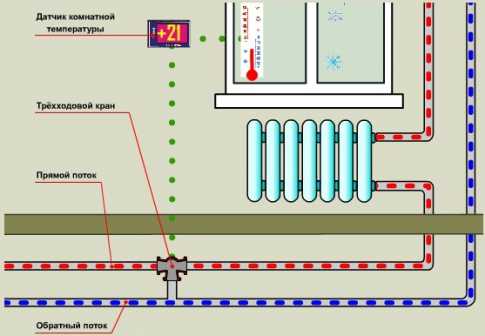

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.
