SDR приёмник ч.1 схема. Смеситель для сдр приемника


SDR приёмник ч.1 схема: 0jihad0

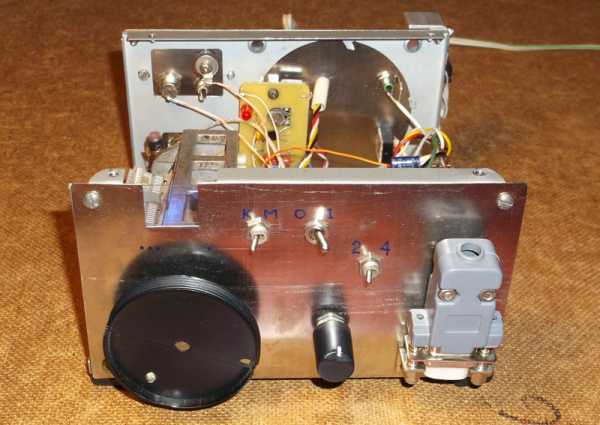

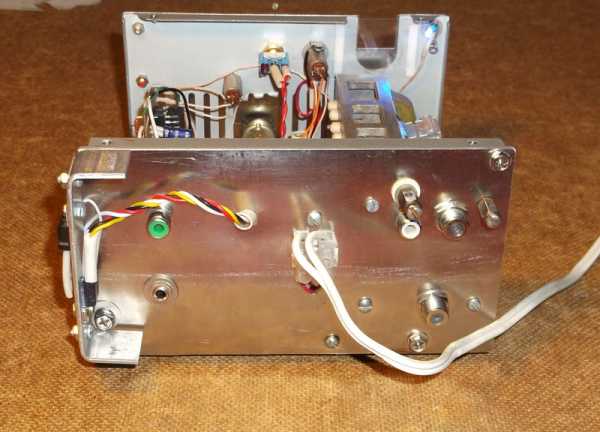

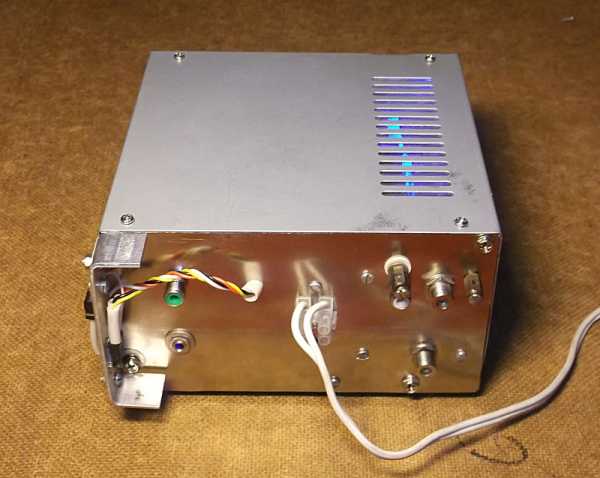

Решил как-то сделать приёмник из того что было, и сделал.

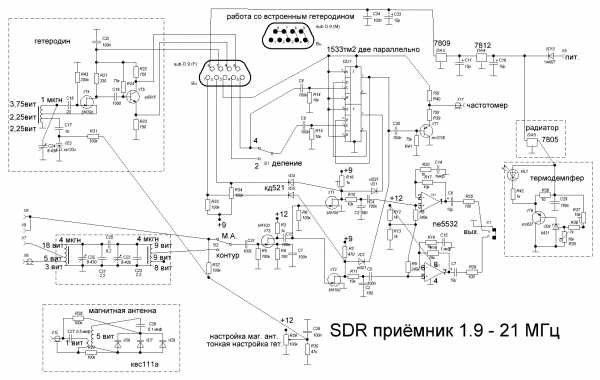

тххДиапазон частот встроенного гетеродинадел. на 4 - 1.9-10.5 мгцдел. на 2 - 3.8-21 мгцЧувствительность на 10 мгц на низкоомном входе контура - 5 мквПодавление зеркального канала - 30 Дб, выше 16 мгц - 20 Дб.Динамический диапазон не уже - 70 Дб, из-за больших искажений самодельного генератора точнее не измерить.Питание 20 - 35В

тест  12 мВГетеродинработает на удвоенной частоте входного контура.Индуктивная трёхточка на полевом транзисторе, никакая другая схема при таких добротностях контура работать не желает. Для уменьшения влияния нагрузки и увеличения выходной частоты сигнал снимается с истока. Из тех же соображений варикап точной настройки включен в отвод. Фазоинверсный каскад на транзисторе дает гораздо лучшее подавление зеркального канала и более высокую частоту по сравнению с трансформатором на кольце 50 ВЧ.

При выведенном КПЕ заметна температурная нестабильность. Для её уменьшения и ускорения прогрева применён термодемпфер. Он работает в циклическом режиме и не может точно поддерживать температуру, только уменьшает уход.  В качестве нагревателя  работает стабилизатор 7805 при токе 200 ма.

Источник питания должен быть с запасом по току и напряжению, чтобы пульсации не просочились через стабилизатор. Общий провод источника должен быть подключён к обмотке трансформатора любым способом для исключения мультипликативного шума.

Прогрев длится около 10 мин, в течение часа частота уходит вниз ещё на 2 кгц на частоте 20 мгц, после чего устанавливается. На частоте до 10 мгц ёмкость высококачественного КПЕ достаточно велика и уход практически не заметен даже в SSB.

Цепи гетеродина и делителя коммутируются через разъём, в который можно вставить что угодно полагаясь на фантазию.

ДелительДля разгона тихоходных микросхем применено повышенное питание и параллельное включение. В холодном состоянии выходная частота может превышать 25 мгц, но при работе они заметно нагреваются и стабильно работают только до 21 -22 мгц в зависимости от окружающей температуры и местоположения планет.

Входной полосовой фильтрперестраивается двумя оставшимися секциями кпе. Содержит отводы под коаксиальный вход и под антенну "кусок провода", и два отвода на выходе, думал переключать чувствительность но раздумал . Добротность под нагрузкой снижается с ростом частоты и зависит от С25. Подавление внеполосных сигналов около 40 дб.

Сигнал на УВЧ SDR приёмника подаётся через коммутатор входов. При делении на 4 возможна работа только с открытым входом, полосовой фильтр настроен не туда.

Магнитная антеннапассивная, подключается коаксиальным кабелем через согласующую обмотку. По этому же кабелю подаётся напряжение управления варикапом. Нагрузка антенны высокоомная (разрабатывалась для PL600) потому коаксиальный кабель должен быть как можно короче, он не согласован. С варикапами от квс111 антенна перестраивается от 2,5 до 3,6 мгц.

СмесительС УВЧ сигнал подаётся на активный смеситель. Модуляция частотой гетеродина осуществляется шунтированием каскада выходами триггеров через развязывающие диоды. Смеситель небалансный, выигрыш не стоит усложнения, не говоря уже о инструментальных усилителях. Лишнее отсекается высокоомным ФНЧ первого порядка, а дальше ничего интересного. Нужно учитывать, что звуковая карта так же имеет завал выше 20 кгц, поэтому срез выбирается с запасом. Подавление зеркального канала сопоставимо при любом делении. Не смотря на достаточно скромный результат, на практике этого вполне хватает.

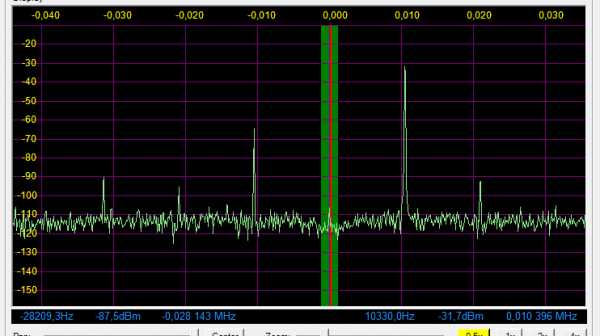

 9.5 мгц,  глас вопиющего в Китае

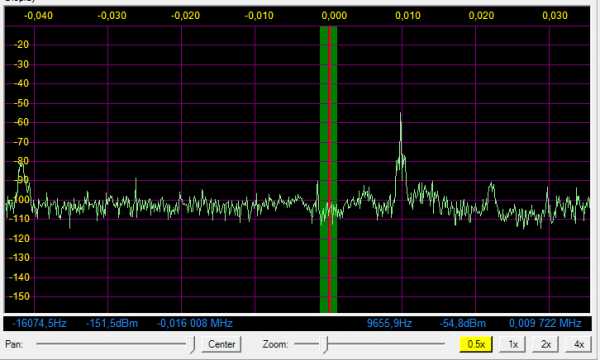

Программа PowerSDR 1.18.6Её самая мерзкая особенность -- перемещение шкалы а не риски как в других программах, видна только часть шкалы. Это чертовски неудобно, но приходится мириться. По функционалу и качеству работы ей сложно найти альтернативу, остальные по сравнению с ней даже покрытия хуями недостойны. Раньше программа распространялась бесплатно на оф. сайте http://www.flexradio.com/support/downloads/, а сейчас я что-то не понял.

0jihad0.livejournal.com

Новый SDR приемник: Airspy HF+

Эта весьма любопытная модель очень маленького SDR приемника появилась на радиолюбительском рынке осенью 2017 года. Радиоприемник Airspy HF+ толщиной около 1 см толщиной и для этих размеров необычайно тяжел, поскольку изготовлен из литого алюминия и следует отметить, что качество внешней и внутренней обработки отличное. В комплекте идет также USB-кабель.

Партнер портала: Компания «GSM Forsage»

Компания специализируется на поставках запчастей для мобильных гаджетов любых брендов и оборудования, необходимого для произведения их ремонта и предлагает клиентам максимально выгодные цены. В частности здесь можно купить запчасти для Нокиа.

Особенности приемника:

  1. частотный диапазон: 9 кГц – 31 МГц и 60 МГц – 260 МГц
  2. фильтр нижних частот
  3. полосовой фильтр
  4. чувствительность – 0,02 мкВ
  5. MDS (наименьший сигнал над уровнем шума) при полосе пропускания 500 Гц: -140 дБм
  6. устойчивость к сигналу большого уровня IP3 +: + 15 дБм на КВ и + 13 дБм на УКВ
  7. динамический диапазон на КВ: 110 дБ
  8. динамический диапазон на УКВ: 95 дБ
  9. битность DDC: 18 бит
  10. многофазный смеситель для смешивания гармоник
  11. стабильность частоты: 0,5 ppm
  12. высокостабильный генератор с низким шумом (TCXO)
  13. подключение антенн SMA для КВ и УКВ
  14. порт микро-USB
  15. рабочее напряжение 5 В (через разъем USB)
  16. нет необходимости в драйвере (Plug & Play)
  17. режимы работы: AM, SAM, LSB, USB, CW, FM или иное, формируемое ПО
  18. полоса пропускания: 12 кГц, 24 кГц, 48 кГц, 96 кГц, 192 кГц, 384 кГц, 768 кГц (SDR #) или иное, формируемое ПО
  19. размеры: 91x50x12 мм
  20. вес: 190 г

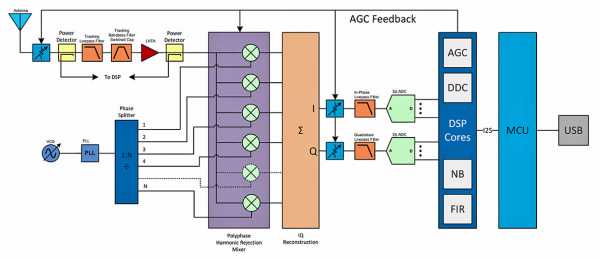

Принцип работы Airspy HF+

Приемник HF+, как другие устройства семейства Airspy базируется на основе технологии СДР. Сигнал, приходящий с антенны, обрабатывается НЧ фильтром/полосовым фильтром. После этого сигнал в смесителе смешивается, и затем оцифровываются, после чего из блока DSP передается на компьютер через USB-интерфейс. С приемником можно работать при различных программ, к примеру, таких как SDR # и SDR-Console.

Однако, радиоприемник Airspy HF+ выделяется от прочих устройств этого класса новым смесителем, так называемым “многофазным смесителем для смешивания гармоник”.

Корпус Airspy HF+

Снаружи, HF+ хорошо смотрится элегантным литым алюминиевым корпусом. Причем не менее приятно он выглядит и изнутри.





Сравнения между Airspy HF+ и Winradio G33DDC Excalibur Pro

Согласен, несколько неуместное сравнение, но учитывая, что HF+ хоть и относится к бюджетным устройствам, но показал себя очень хорошим приемником, то уместно сравнить его с SDR устройством премиум-класса.

Условия сравнения: оба устройства были подключены через антенный переключатель к антеннам ELAD ASA-62 или Kreuzloop/RLA4-2E или Datong AD370. Программы управления были максимально одинаковыми. Был отключен подавитель шумов и включен Noiseblanker, без дополнительного усиления ВЧ или аттенюатора.

При прослушивании аудио сигнала рекомендуется использовать наушники.

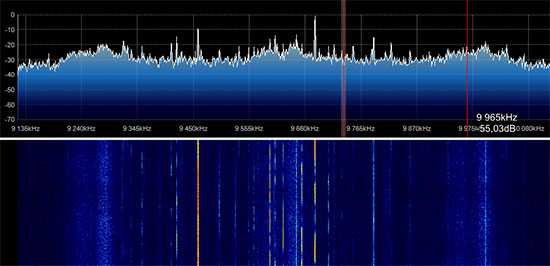

Период времени с 0-10 >> Winradio G33DDC Excalibur ProПериод времени с 10-20 >> Airspy HF+

Winradio G33DDC Excalibur Pro vs Airspy HF+

Похожее

trcvr.ru

Конвертер для RTL-SDR приёмника — вариант первый, экспериментальный. Upconverter for RTL-SDR.

Многим знакомы программные радиоприёмники из донгла для приёма цифрового телевидения на основе чипов RTL2832 и R820T.

Это простое и недорогое устройство позволяет вести приём радиостанций в диапазоне 24 – 1766 MHz в связке с программным приёмником типа SDRSharp. Несмотря на то, что появившаяся в сети DLL-ка расширила диапазон вниз до 15 Mhz (правда со снижением чувствительности), более низкочастотные диапазоны для этого приёмника остаются недоступны.

Данная попытка призвана разрешить эту проблему.

Конструкция представленного ниже апконвертера является «экспериментом» с целью определить общую работоспособность выбранного схемотехнического решения и целесообразность построения на её основе «серьёзного» конвертера с блэкджеком и шлюхами переключаемыми диапазонными и выходным фильтрами.

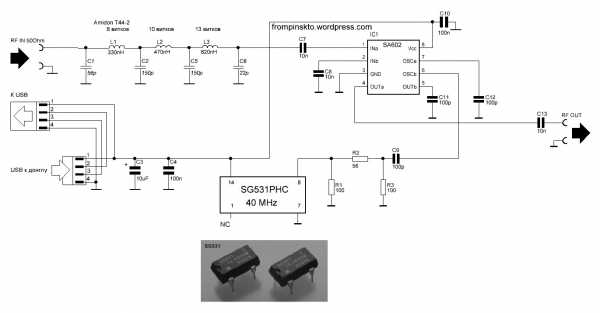

Схема (на основе нескольких найденных в сети) получилась такая (кликабельно):

RTL-SDR upconverter

В основе её использован смеситель на микросхеме SA602. В качестве «гетеродина» — 5-вольтовый кварцевый генератор SG531PHC. Генератор можно использовать любого имеющегося у вас типа. Только нужно помнить, что если он будет 3-вольтовый, то надо позаботиться о правильном питании. На выходе генератора стоит аттенюатор, так как по моему разумению его выходной сигнал великоват для нашего смесителя.

На входе устройства собран фильтр НЧ с частотой среза 30 Mhz. Его задача — отсекать радиосигнал выше нашего диапазона.

Кварцевый генератор я установил на 40 Mhz. Во первых именно такой был у меня под рукой, а во вторых мы получаем перенос диапазона 0-30 Mhz на частоты 40-70 Mhz, лишь чуть-чуть попадая на вещательный диапазон УКВ с его мощными станциями.

Можно использовать генератор на 125 Mhz (получаем 125-155 Mhz). Или другой, имеющийся.

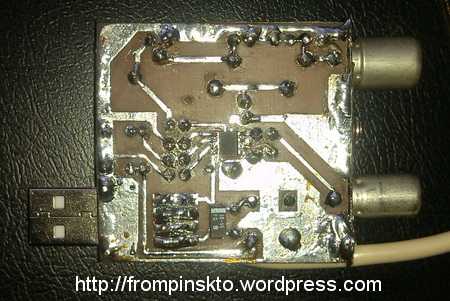

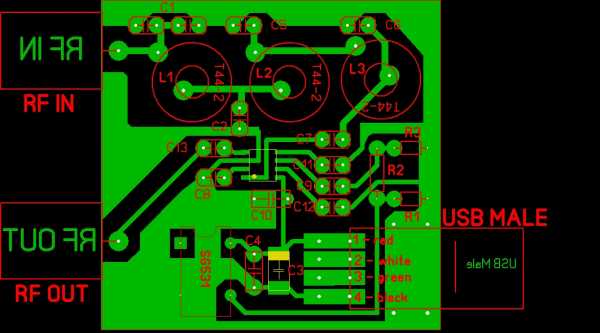

По сути вот и вся конструкция. Печатная плата вышла такая:

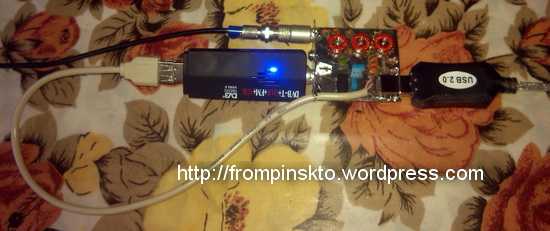

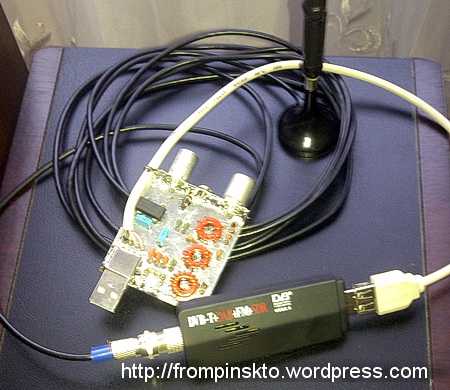

И в сборе выглядит это так с одной стороны:

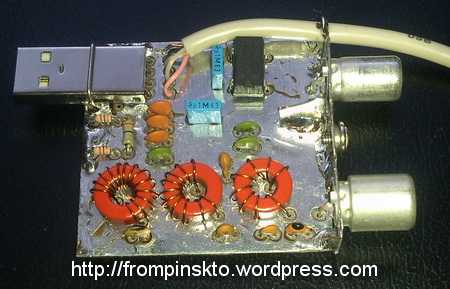

И с другой:

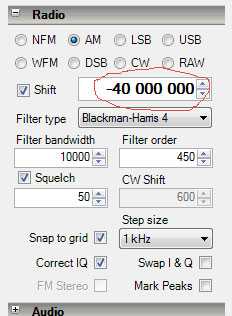

После этого в программе SDRSharp необходимо установить смещение, равное частоте нашего гетеродина:

Вот и всё. Включение показало, что устройство вполне себе работает. Правда, не было возможности испытать его с нормальной антенной. Но на обычный «телескоп от приёмника» вполне себе ловились вещалки. Так что на будущее планирую постройку входных диапазонных фильтров и на выход устройства думаю подцепить ФНЧ (а может лучше полосовой?).

Понравилось это:

Нравится Загрузка...

Похожее



frompinskto.wordpress.com

Радиолюбительский SDR приемник

Введение

SDR приемопередающая техника, хотим мы этого или нет – прочно обосновалась в нашем быту в промышленных приемо-передающих устройствах. Принципы SDR используются в том или ином виде во всех беспроводных интерфейсах нашего мобильного телефона (даже FM-радио) и в прочих бытовых устройствах. Не являются исключением и базовые станции мобильных операторов, вещательные станции.

SDR means…

Software Defined Radio, что в вольном переводе означает Программно-определяемое радио

Почему именно SDR?

Ответ банален – значительно дешевле в изготовлении, настройке и эксплуатации. Радиотракт может содержать минимум намоточных деталей, а декодирование модулированного сигнала или его создание – возлагается целиком на цифровую и программную часть радиоустройства. Удобно, ибо всего лишь сменой управляющей программы в устройстве можно получить возможность создавать новые виды радиоизлучений, и декодировать новые виды принимаемых сигналов.

Всё началось с…

… патента USA6230000B1 на квадратурный смеситель выданный Дэну Тейло N7VE. Именно с этого смесителя и начало свое движение в радиолюбительские массы технология SDR.

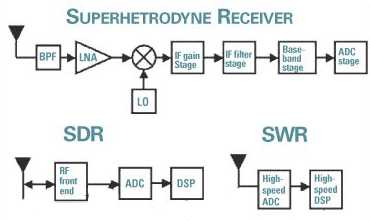

Блок-схемы приемников

Ниже представлены блок-схемы обычного супергетеродинного приемника, классического приемника SDR и приемника без квадратурного смесителя SWR – у него антенна подключена напрямую к высокопроизводительному АЦП, который отдает цифровой поток высокопроизводительному сигнальному процессору. Вот пример такого SWR-приемника.

Практическая реализация SDR-приемника – аппаратная часть

С помощью широкополосной трансформаторной линии заводим сигнал с антенны в коммутатор.Далее, нам нужен скоростной коммутатор – это сердце приемника. Есть много вариантов, но лучшим и доступным на сегодня является FST3253. Необходимы два операционных усилителя высокого класса для усиления сигналов I и Q перед подачей их в звуковую карту компьютера, неплохой вариант – INA163UA.Управлять коммутатором будут триггеры(74HC74, можно 74AC74), формируя нужные сигналы для поочередного сдвига фазы принимаемого сигнала на 0, 90, 180, 270 градусов.Триггеры будут тактироваться кварцевым генератором. Его частота (Fприема=Fген/4) будет задавать центральную частоту приема нашего приемника, а ширина дискретизации нашей звуковой карты – общую полосу принимаемых частот.

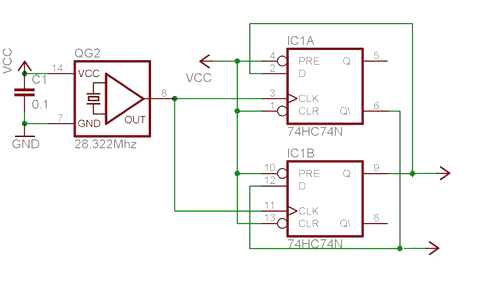

Итак, генератор и формирователь квадратурных сигналов

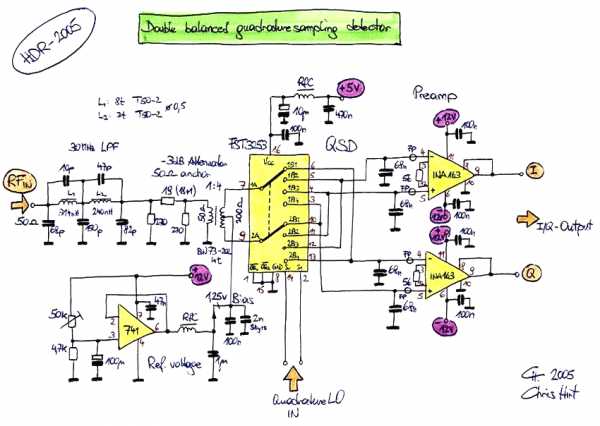

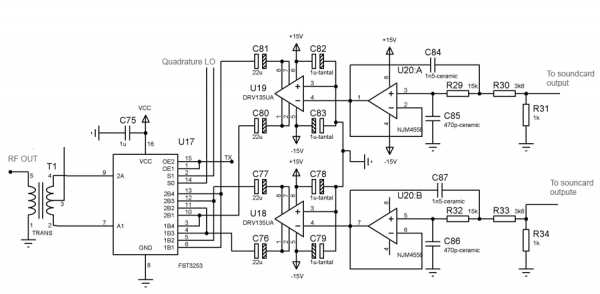

Схема самого приемника

Программная часть приемника

Возможно использование любого программного обеспечения для работы с такого класса приемником. Начиная от знаменитого PowerSDR и заканчивая легковесным Rocky

А если я хочу и передатчик?

Нет ничего проще. Устанавливаем второй коммутатор, разворачиваем операционные усилители наоборот, подключая их входы к выходу звуковой карты, и формируем сигнал для передачи тем же PowerSDRВот пример, позаимствованный у Александра UR4QBP из схемы его клона радиолюбительского трансивера SDR-1000

А что дальше?

А дальше, в случае с радиолюбительским трансивером, можно добавить синтезатор опорной частоты вместо кварцевого генератора, чтобы можно было оперативно изменять частоту приема или передачи. Можно поставить полосовые фильтры на вход перед смесителем, и получить лучшую избирательность на прием. Можно добавить усилитель мощности на выходе и усилитель ВЧ на входе. Можно добавить измеритель КСВ и получим отличный трансивер, по ТТХ не уступающий заводским аналогам.

Автор: panaslonik
