Угловые краны являются достаточно распространенной запорной арматурой, которая применяется в бытовых коммуникациях, таких как водо- газоснабжение и отопление. Ниже мы подробней ознакомимся с разновидностями этих устройств и их особенностями.
Вентиль углового типа
Помимо того, что угловые краны являются запорной арматурой, они выполняют функцию углового фитинга. Т.е. применяются там, где в результате особенностей расположения трубопровода требуется выполнить поворот под 90 градусов.
Конечно, основное назначение этих устройств заключается в перекрытии потока жидкости или газа, к примеру, для выполнения ремонта сантехнического прибора. Применять их можно для подключения любой сантехники, будь то смеситель или сливной бачок для унитаза.
Внешне вентиль выглядит как угловой фитинг с ручкой или рычагом. Последняя может иметь самый разный дизайн, к примеру, ручка углового крана образца 80 года выполнена в виде пластикового маховика, в современных же устройствах ручка имеет вид аккуратного переключателя.

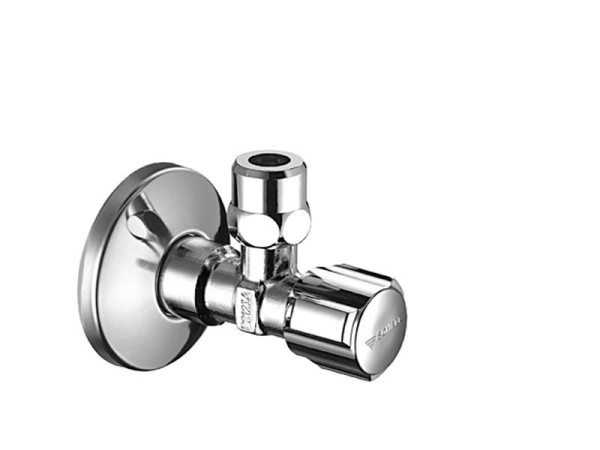

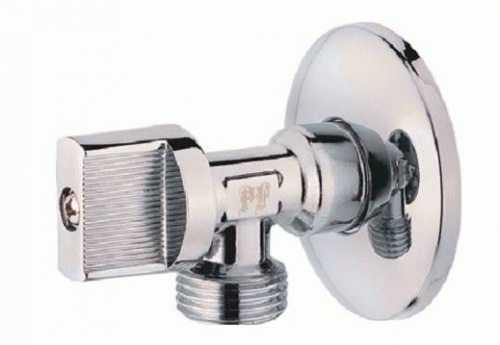

Кран для подключения смесителя
Помимо диаметра и других технических характеристик, данные вентили различаются следующими моментами:
| Устройством запорного механизма | Существуют:
|
| Материалом, из которого выполнен корпус | Изделие может быть:
|
Ниже подробней ознакомимся с особенностями всех видов данной арматуры.

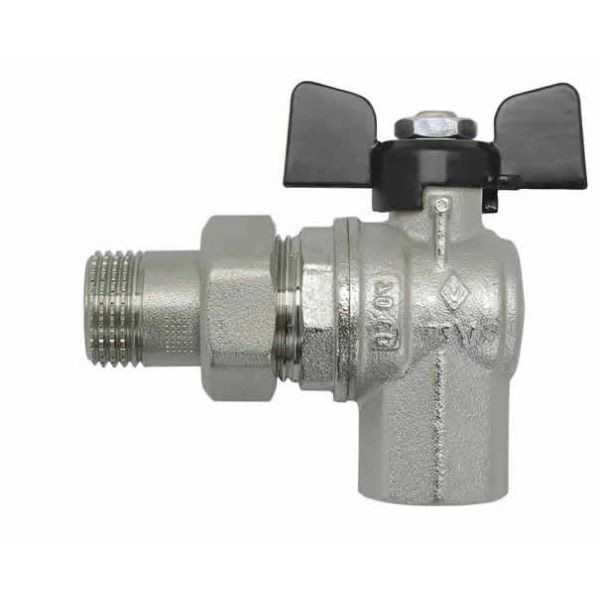

Угловой шаровыйвентиль размером 3 4
Шаровые краны являются наиболее распространенной угловой арматурой в настоящее время. Запор этого устройства выполнен в виде шара со сквозным отверстием. Когда шар повернут отверстиями перпендикулярно корпусу, проход для потока закрыт.
Герметичность этого механизма достигается при помощи эластичных колец, которые плотно прилегают к шару.
Среди достоинств такой конструкции можно выделить:

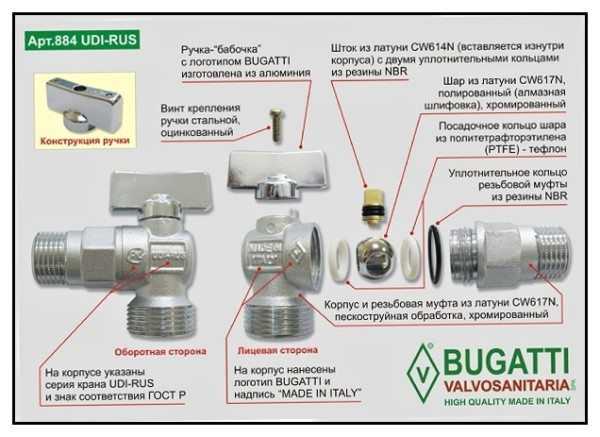

Схема устройства шарового вентиля Bugatti
Обратите внимание!В газопроводах применяется специальный газовый вентиль, который отличается улучшенной герметичностью.Поэтому его нельзя заменить водопроводным.
Что касается недостатков, то к ним относятся следующие моменты:
Так как в большинстве случаев задача рассматриваемой запорной арматуры заключается в полном перекрытии потока, именно шаровые вентили применяются для сантехнических приборов, приборов отопления и газопроводов.

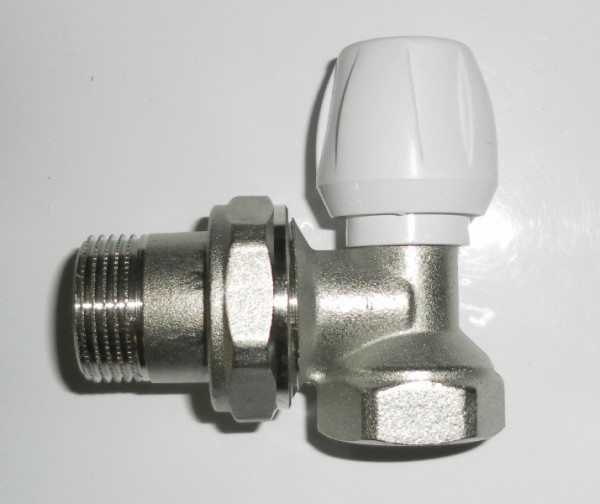

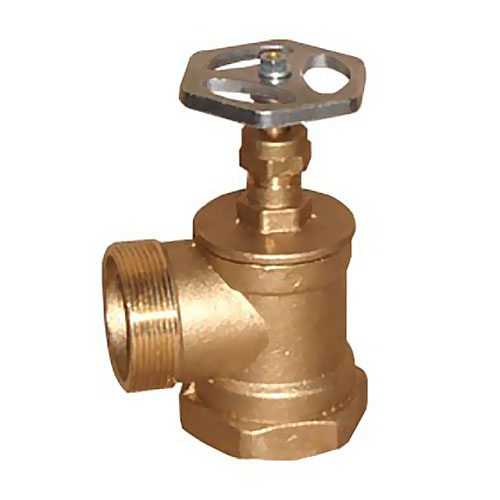

На фото — вентильный кран
Еще не так давно повсеместно применялись исключительно вентильные краны. Принцип работы их запора основан на использовании червячного механизма, который прижимает шток с эластичной прокладкой к седлу с отверстием. В результате прокладка перекрывает проход.
При вращении ручки-маховика, червячный механизм приподнимает шток и тем самым открывает проход.
Среди достоинств такого изделия можно выделить:
Наряду с достоинствами у данного устройства имеется довольно много недостатков:
По этим причинам в последнее время вентильные краны применяют только там, где необходимо регулировать поток. (См. также статью Водопроводные трубы: особенности. )
Латунный вентиль
От материала, из которого выполнено изделие, зависит не только его стоимость, но и долговечность.
Поэтому ниже рассмотрим основные особенности наиболее распространенных материалов:
Обратите внимание!На рынке можно встретить китайские краны, выполненные из силумина.Несмотря на их дешевизну, такую покупку вряд ли можно назвать выгодной, так как эти изделия быстро выходят из строя.

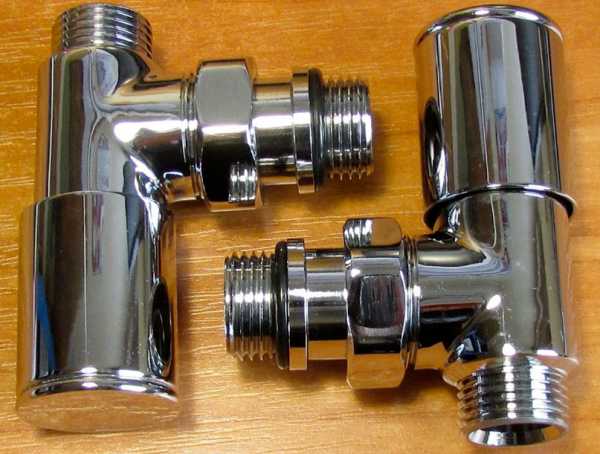

Вентиль для полотенцесушителя
Угловые краны являются широко распространенной запорной арматурой, причем наибольшей популярностью пользуются шаровые вентили. Однако, приобретая устройство, следует обращать внимание не только на принцип работы запорного механизма, но и на материал из которого оно выполнено.
Из видео в этой статье можно ознакомиться с дополнительной информацией по обозначенной теме.
загрузка...
gidroguru.com
Регулировать, а при необходимости и перекрывать подачу воды в полотенцесушитель – с этой целью на полотенцесушитель устанавливается кран. Особенно это может быть актуальным для систем индивидуального отопления, хотя и при коллективном отоплении и водоснабжении не помешает. Как выбрать угловой кран для полотенцесушителя, как его установить, в чем особенности и отличия – об этом пойдет речь в статье.
Помимо обычных требований к кранам, таких как: надежность, удобство, неприхотливость и долговечность, к крану для полотенцесушителя обычно предъявляются повышенные эстетические требования. Он должен подходить по внешнему виду к дизайну полотенцесушителя, поскольку находится, как правило, на видном месте.Кроме этого, такой кран должен обеспечивать плавную регулировку потока воды – поэтому шаровые краны в этом случае не подходят.
Собственно, их две:
Именно об угловых кранах и пойдет речь.
Внимание! При установке полотенцесушителя использование углового крана не всегда возможно – это зависит от модели полотенцесушителя и способа его подключения.

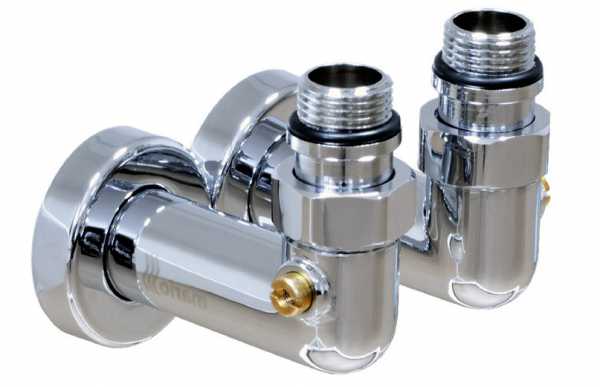

Угловой кран: важный элемент в комплектации полотенцесушителя, который позволяет регулировать подачу воды
Чаще всего угловые краны применяются там, где подводящие трубы полотенцесушителя скрыты в стене.
Также возможно для полотенцесушителей использовать угловые радиаторные краны. Такие краны зачастую предусматривают возможность установки т.н. термоголовки – устройства, позволяющего регулировать поток воды через отопительный прибор автоматически, в зависимости от температуры.
По цвету и по дизайну подбирать кран вам предстоит самостоятельно – здесь любые советы будут излишними. А вот что касается технической стороны вопроса – здесь следует быть весьма внимательным. При покупке углового крана необходимо убедится, что его установочные резьбы соответствует по размеру и типу имеющимся в ваших трубопроводах и на полотенцесушителе – чтобы не пришлось использовать дополнительных переходников для их сопряжения. Как правило, скорее всего понадобиться наружная резьба 1/2″ со стороны труб, и накидная гайка со стороны полотенцесушителя. Размерность ее резьбы может быть как 1/2″, так и 3/4″ – это зависит от того, какой у вас полотенцесушитель.
Кроме углового крана, определитесь с тем, какие еще понадобятся фитинги – эксцентрики, переходники, удлинители. Посмотрите, все ли необходимое входит в комплект полотенцесушителя – если нет, докупите.
Совет. Обратите внимание, в какую сторону на выбираемом вами кране расположена ручка – на угловом кране возможны два варианта: в плоскости полотенцесушителя, или перпендикулярно ей. Выбирайте тот вариант, который будет для вас удобнее.

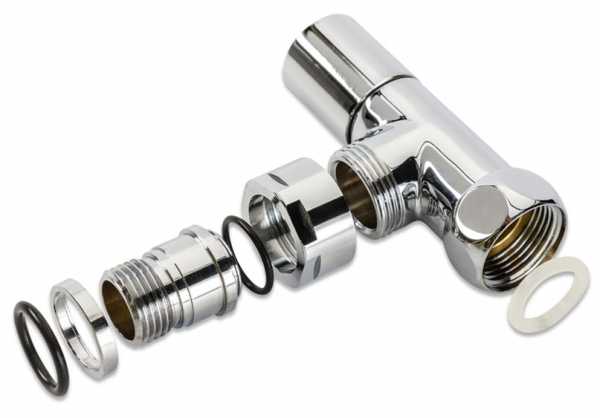

К угловому крану так же могут понадобиться эксцентрики, переходники и другие вспомогательные элементы
Если вы собираетесь устанавливать новый полотенцесушитель на место старого, то не забывайте, что после перекрытия стояка в нем может остаться давление. Поэтому перед демонтажом старого полотенцесушителя давление нужно стравить. В случае, если полотенцесушитель подключен к системе ГВС, то для этого достаточно просто открыть кран горячей воды, а если к системе отопления – необходимо разыскать кран для стравливания давления – он может находится на верхнем этаже дома или в подвале.
Предварительно собираем полотенцесушитель и устанавливаем его без подмотки и прокладок, не затягивая резьбовых соединений. Делается это для того, чтобы оценить все сопряжения деталей, и выставить правильно положение полотенцесушителя путем регулировки эксцентриков. Затем отмечаются положения эксцентриков. Это можно сделать, наклеив на соединения эксцентрика с трубой малярную ленту, и проставив на ней карандашом метку. Лента затем разрезается по стыку деталей, так, чтобы можно было выкрутить эксцентрик. При повторной сборке необходимо совместить карандашную метку на части малярной ленты, оставшейся на эксцентрике, с меткой на той части малярной ленты, что на трубе, и дело в шляпе.
Монтаж угловых кранов требует тщательного согласования с монтажом остальных деталей полотенцесушителя
Убедившись, что все соединения подходят, разбираем всю конструкцию, и собираем заново, окончательно, уже с использованием подмотки и всех необходимых уплотнительных прокладок. Эксцентрики ставим в заранее отмеченное положение, все соединения затягиваем. Испытываем под давлением, запуская в полотенцесушитель воду из стояка.Важно помнить, что подмотка (как пакля, так и лента ФУМ) не допускает повторного использования. Поэтому, если соединение пришлось по каким-либо причинам разбирать, то его необходимо освободить от подмотки, и намотать ее заново.
Внимание! При выполнении соединений фитингами, с одной стороны которых обычная резьба, а с другой – накидная гайка, необходимо выполнять монтаж в такой последовательности, чтобы накидная гайка закручивалась последней.
Надеемся, что эта информация поможет вам удачно выбрать угловой кран для полотенцесушителя, и правильно его установить.
remodelo.ru
Как устроены угловые краны для радиаторов отопления? По каким признакам можно классифицировать эти изделия? Какие функции они могут выполнять в обвязке отопительного прибора? Попробуем ответить на эти вопросы.

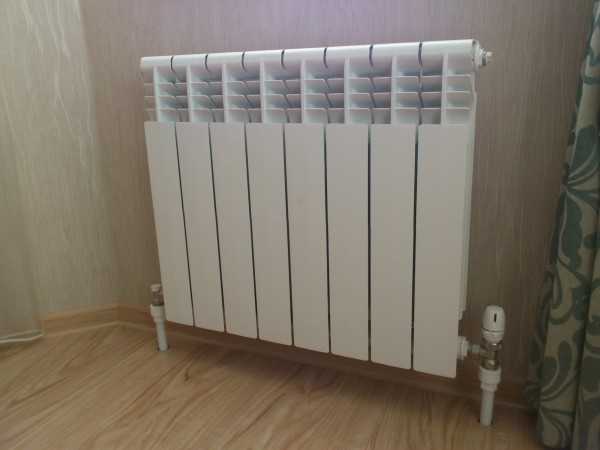

Один из вариантов обвязки радиатора.
Основная функция крана вполне очевидна — он перекрывает поступающий к радиатору теплоноситель.
Это необходимо:
Однако не менее важна функция регулировки проходимости подводки, позволяющая гибко настраивать тепловую мощность отопительного прибора. Эта регулировка может осуществляться вручную или в полностью автоматическом режиме; в последнем случае радиатор способен поддерживать в помещении заданную температуру без участия владельца.
Угловые краны для отопительных приборов можно условно разделить на категории по трем признакам.
Этот параметр имеет прямое отношение к функциональности крана.
В продаже можно встретить изделия трех типов:
Стоит уточнить: строго говоря, менять проходимость подводки с помощью этого изделия все же можно; однако точность регулировки будет ниже всякой критики.В сильные морозы чрезмерно прикрытый вентиль вполне способен вызвать разморозку батареи, так что для точной настройки тепловой мощности лучше использовать более подходящую арматуру.
Прямой и угловой шаровые краны.
Резьбовые угловые краны изготавливаются из латуни — стойкого к коррозии и агрессивным средам металла, не образующего гальваническую пару ни с одним из применяющихся при монтаже систем отопления материалов. В большинстве случаев они снабжаются декоративным хромоникелевым покрытием: латунь склонна темнеть при длительном контакте с влагой.
Наряду с цельнометаллическим, в продаже можно встретить радиаторный полипропиленовый угловой кран с соединительной муфтой для труб под сварку. Как несложно догадаться, он предназначен для монтажа с полипропиленовой подводкой и позволяет обойтись без дополнительных фитингов — переходников.
Опционально интересующие нас изделия могут снабжаться быстроразъемным соединением с прокладкой и накидной гайкой — так называемой американкой. Она повсеместно используется с алюминиевыми и биметаллическими радиаторами и позволяет уменьшить время демонтажа отопительного прибора до 30 — 40 секунд.

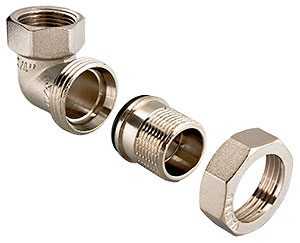

Американка позволяет сделать соединение быстроразъемным.
Кроме того: одна из часто встречающихся проблем установленных на сгоны радиаторов — течь из-под контргайки.Подключение американкой по понятным причинам полностью снимает проблему.

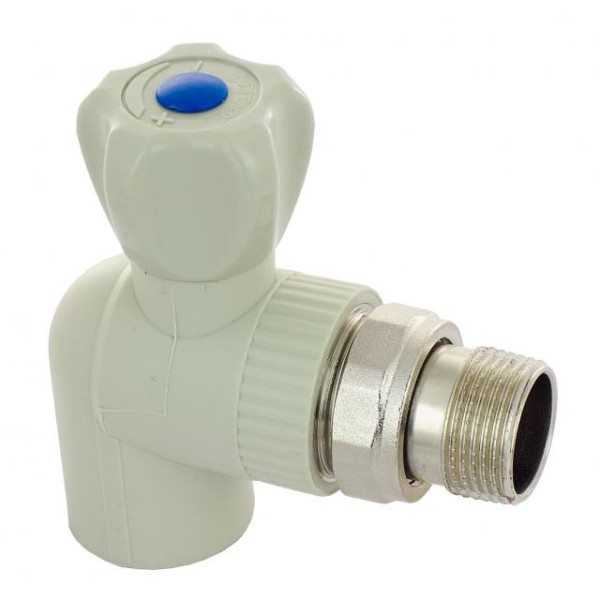

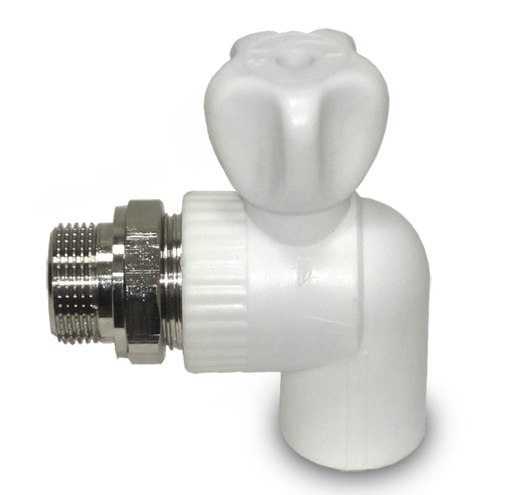

На фото — радиаторный угловой кран с американкой под ПП.
Как устроены краны разных типов?
Их конструкция представляет собой эволюционное развитие давно применяющихся на газе и воде пробковых кранов. Вода перекрывается при повороте пробки, имеющей в этом случае форму шара с идеально обработанной поверхностью. Уплотнение пробки и приводящего ее в движение штока выполняется из термостойких полимеров с низким коэффициентом трения — тефлона и фторопласта.
Дросселирующий кран конструктивно сильно напоминает старый добрый винтовой вентиль, но с парой доработок:

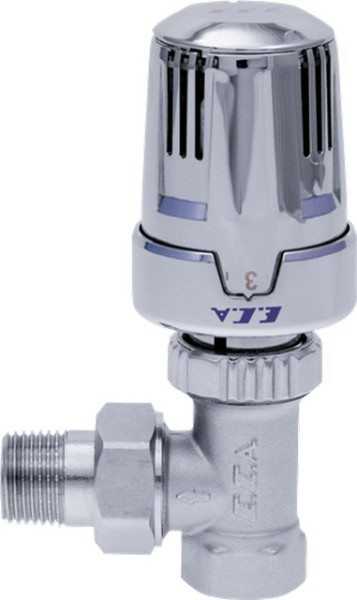

Принцип его работы основан на температурном расширении сред. Основной элемент конструкции — сильфон, заполненный твердым или жидким веществом с большим коэффициентом расширения.
Шток связывает сильфон с клапаном, дросселирующим поток теплоносителя. При нагреве термоголовки сильфон удлиняется и перекрывает поток; при охлаждении, наоборот, укорачивается и открывает клапан.
Важный момент: при монтаже своими руками термоголовку нужно устанавливать горизонтально.Инструкция связана с тем, что попадание расширяющегося сильфона в поднимающийся от подводки поток теплого воздуха собьет регулировку температурного режима.

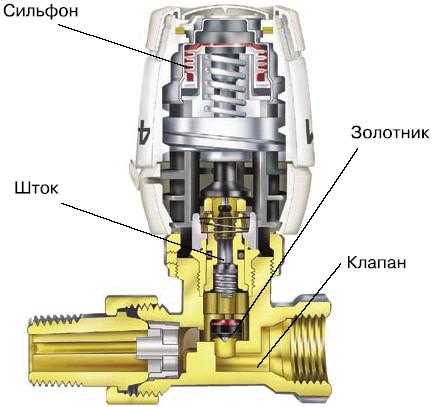

Устройство термостатического клапана и термоголовки.
Каким должен быть номинальный диаметр крана?
Радиаторный угловой кран 25 — 3:4 позволит соединить многосекционный отопительный прибор непосредственно с тройником розлива.
На выбор того или иного типа запорной и регулирующей арматуры не в последнюю очередь влияют затраты на ее покупку. Мы приведем ориентировочную стоимость разных типов кранов условным диаметром 1/2 дюйма в российской рознице.
| Тип крана | Цена, рубли |
| Дроссель (полипропилен) | 150 |
| Дроссель (латунь) | 200 |
| Шаровый (латунь) | 250 — 300 |
| Термостатический клапан | 300 — 500 |
| Термостатическая головка | 400 — 800 |
Обратите внимание: на фактическую стоимость сильно влияют логистика (стоимость доставки от производителя), имя производителя и страна его происхождения.Импортные товары обойдутся заметно дороже отечественных из-за таможенных пошлин.
Декоративное исполнение тоже может отразиться на стоимости.
Надеемся, что наш материал поможет читателю подобрать оптимальный для его целей и бюджета вид запорно-регулирующей арматуры. Видео в этой статье, как всегда, познакомит его с дополнительной тематической информацией. Успехов!
загрузка...
o-trubah.ru
Затевая ремонт в ванной комнате, нам волей-неволей придется сталкиваться с запорной арматурой. Санузел просто напичкан различными приборами, начиная от стиральной машинки и заканчивая полотенцесушителем. К каждому из них требуется подвести воду – к одним холодную (бачок унитаза, стиралка), к другим и холодную, и горячую (ванна, душевая кабина, смеситель для раковины), к третьим только горячую (радиатор отопления, полотенцесушитель). Наиболее часто для этого используют шаровые угловые краны.

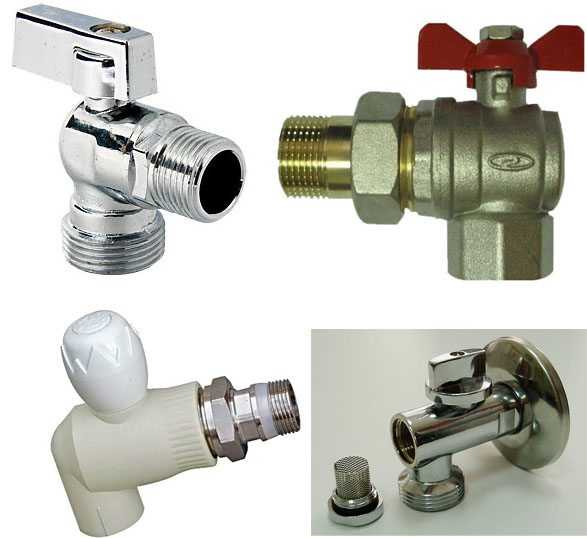

На фото – угловые краны на полдюйма из различных материалов
Выбирая подходящий диаметр арматуры, можно наткнуться не только на ту, которая используется исключительно для воды, но и для природного газа. Обычно вентиль такого крана покрашен в желтый цвет, однако это не является показателем.
Газовый угловой кран 1 2 отличается от исключительно водяного более надежным сальником:
Кроме того, такие изделия на производстве подвергаются более жесткой проверке. Поэтому, если вы приобретаете газовый шаровый кран от известного бренда, вы можете устанавливать его и на воду, и на нефтепродукты, и на неагрессивные жидкости также.
Радиаторный угловой кран 1 2 из стали
На прилавках торговых сетей и рынках предлагаются краны двух типов:
| Металлические |
Первый способ обычно считается более надежным. Связано это с тем, что во время литья нередко образовываются места с неоднородной структурой материала.Для предотвращения образования ржавчины, так как в составе латуни есть и цинк, и свинец, на изделия наносят гальваническим методом защитное покрытие. После этого они становятся зеркально блестящими, напоминая нержавеющую сталь. |
| Полимерные | Пластиковые краны как вид запорной арматуры появились сравнительно недавно, однако уже успели понравиться потребителям. Производят их из полипропилена или полиэтилена, что позволяет конструкциям не бояться коррозии. Кроме того, изделия устойчивы к транспортировке по ним агрессивных веществ. Цена пластикового крана ниже металлических аналогов.Недостаток – нельзя использовать арматуру для горячих жидкостей, температура которых превышает 95˚С. В этом случае они могут начать деформироваться, что вызовет потерю герметичности. |
Латунный угловой кран для полотенцесушителя 1 2 с гальваническим покрытием
Совет: используйте краны из латуни только для рабочей среды с температурой до 150 ˚С.Иначе начнется процесс «вымывания» металла, из-за чего материал станет пористым.
В отличие от конусного варианта, шаровый не предназначен для регулирования потока жидкости. С его помощью можно только открыть или перекрыть проход трубопровода полностью. Это необходимо запомнить, иначе придется через некоторое время для оборудования искать запчасти или полностью его менять.

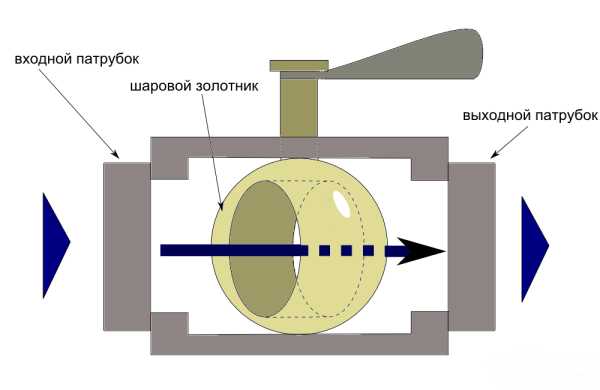

Как работает шаровой кран
Запирающим элементом в данном случае является шар, в котором проделано отверстие посередине. Поворачивая рычаг влево-вправо, вы одновременно поворачиваете и шар вокруг своей оси, тем самым открывается возможность прохода рабочей жидкости или перекрывается. Запирающий элемент может быть стационарным на опорах (для больших диаметров) или плавающим (как в нашем случае).
Любая запорно-регулировочная арматура, прежде всего, является гарантией того, что в ваше отсутствие ничего не случится с системой подачи воды и отоплением. Поэтому, прежде чем приобрести какое-то изделие, следует узнать о гарантии, которую предоставляет на него производитель.
Увы, сегодня наткнуться на подделку можно везде – на строительном рынке, и в торговой сети.

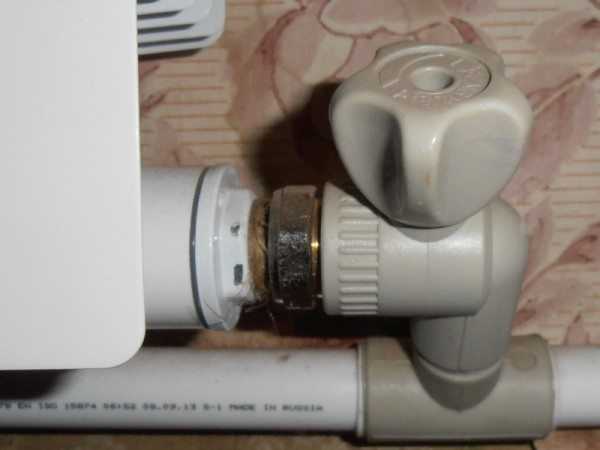

Подключение пластикового крана к радиатору
Совет: не поленитесь и попросите у продавца посмотреть гарантию производителя на кран.Вам должны предоставить паспорт на выбранное изделие.

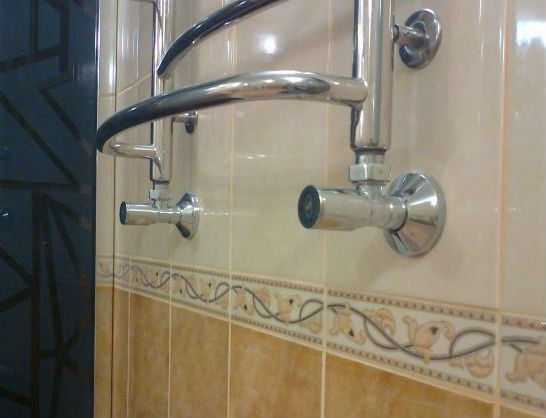

Хромированный угловой кран подключен к полотенцесушителю
Благодаря угловому шаровому крану, появилась возможность аккуратно подключать к трубопроводам различные приборы, к примеру, радиаторы отопления и полотенцесушители. Изделия производят из разных материалов, в том числе из стали, латуни с гальваническим покрытием и полимеров. При выборе необходимо учитывать температуру рабочей жидкости, а также, к какому трубопроводу производится подключение запорной арматуры.
Не забудьте также, что шаровый кран должен работать только в двух положениях – открыто и закрыто, регулировать поток им нельзя. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.
