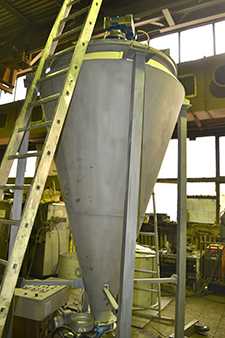

Рис. 2.2.2. Планетарно-шнековой смеситель типа ПШ-630 | ![]() |
Отраслевым стандартом ОСТ 26-01-73—78 предусмотрено несколько типоразмеров планетарно-шнековых смесителей типа ПШ с рабочим объемом 0,04 0,1 0,25 0,63 1,0 1,6 2,5 3,2 4,0 6,3 10,0 16,0 [c.235]
Экспериментально установлены следующие оптимальные геометрические и режимные параметры планетарно-шнекового смесителя /ц, = 0,20с,, = 0,8 ф = 0,8 (Oш/oJг, = 40 и — 1 м/с а = 34° [c.234]
Экспериментально установлены следующие оптимальные геометрические и режимные параметры планетарно-шнекового смесителя [c.234]

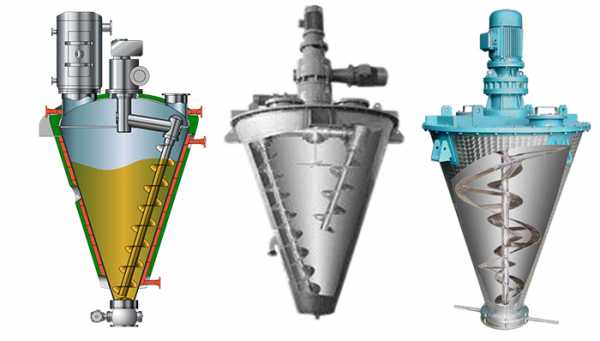

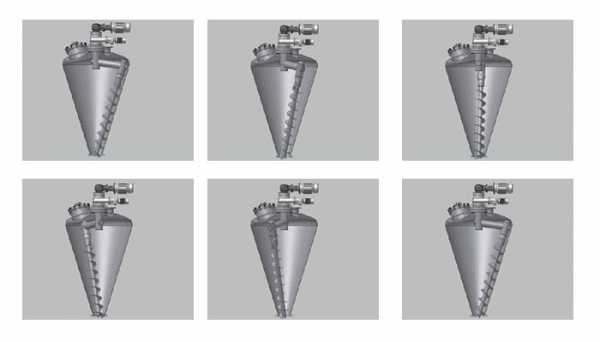

В циркуляционных смесителях происходит замкнутая циркуляция материала по внутр. объему. Наиб, распространены смесители с планетарно-шнековой мешалкой И центробежно-лопастные. В планетарно-шнековых смесителях (рис. 1,а) циркуляция смешиваемого материала осуществляется шнеком, вращающимся вокруг собств. оси и оси аппарата рабочий объем 1-20 м , время = 1,0- [c.372]
Название сдвиговый смеситель указывает на то, что компоненты смеси смешиваются друг с другом за счет перемещений (деформаций) сдвига, вызываемых смесительным инструментом. Окружные скорости при этом лежат на уровне 1 м/с и, таким образом, настолько низки, что смешиваемый материал пе подвергается разрушающему -воздействию и исключаются дополнительные эффекты измельчения. Рабочая скорость вращения в этом случае всегда ниже критической. При этом под критической понимают скорость, при которой частицы смешиваемого материала получают от смесительного инструмента столь большое ускорение, что описывают круговую траекторию. К сдвиговым относятся ленточные шнековые смесители периодического и непрерывного действия, изображенные на рис. 54 и 55, и планетарные шнековые смесители периодического действия, показанные на рис. 53. [c.65]
Планетарные шнековые смесители периодического действия [c.68]Планетарно-шнековые смесители. Отечественной промышленностью выпускаются шесть типоразмеров таких смесителей с рабочим объемом смесительной камеры 0,63 1,6 3,2 6,3 10 и 16 м [c.72]
На рис. 1.35 показан планетарно-шнековый смеситель периодического действия (тип ПШ), предназначенный для смешения и [c.72]

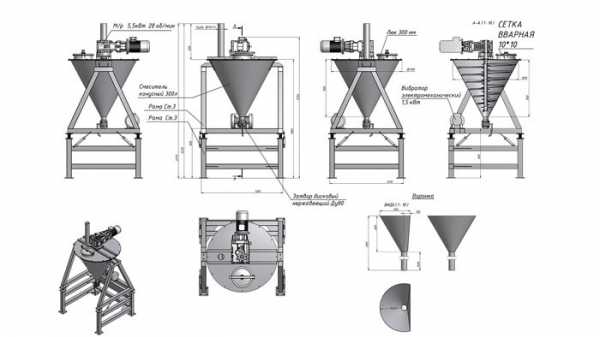

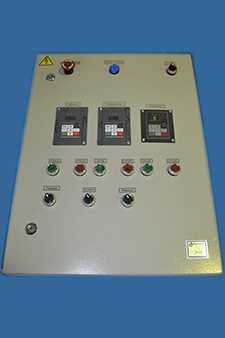

Планетарно-шнековый смеситель типа ПШ состоит из следующих основных узлов (рис. 7.45) корпуса 1, шнековой мешалки 2, клапанной коробки 4 с гидро- или пневмоприводом 3, крышки 8, приводов мешалки 6 и 7. Шнековая мешалка 2 вращается вокруг собственной оси (привод от мотор-редуктора 7) и со- [c.117]

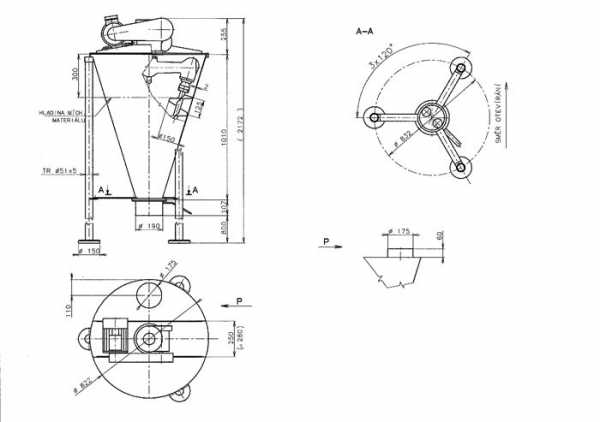

Рис 7 46 Схема планетарно-шнекового смесителя ПШ-3200 для исполнения НБУ и НБК (Я=5180 мм), а также для исполнения ВБУ и ВБК (Я=5235 мм) [c.120]
Отечественными заводами химического машиностроения серийно выпускаются [26] планетарно-шнековые смесители с одной планетарной шнековой мешалкой типа ПШ-1600 (с рабочим объемом смесителя Кр=1,6м установочной мощностью приводов ]Уу(,=3,75 кВт) и двумя шнековыми мешалками (центральной и планетарной) типа ПШ-3200 (Кр = 3,2 Му, = 7 кВт), ПШ-6300 (Кр = 6,3 м, Му, = = 14 кВт), ПШ-10 ООО (Кр = 10 м Му, = 21,5 кВт) и ПШ-16 ООО (Гр = = 16 м Му, = 20 кВт). Изготавливаются они в нескольких исполнениях для некоррозионных и невзрывоопасных смесей (НБУ), для коррозионных и невзрывоопасных смесей (НБК), для некоррозионных и взрывоопасных смесей (ВБУ), для коррозионных и взрывоопасных смесей (ВБК). [c.120]
Экспериментально установлены следующие оптимальные геометрические и режимные параметры планетарно-шнекового смесителя da i = 0,2D с, tm/du = 0,8 ф = 0,8 (Ощ/ш,, = 40 и =-- I м/с а = 34° ten = 20 мин здесь d,,, — наибольший диаметр витков шнека Dq — наибольший внутренний диаметр корпуса /щ — шаг шнека ф — коэффициент заполнения смесителя Шщ, — угловая скорость шнека и водила и — окружная скорость наружной кромки витков шнека вокруг оси шнека а — угол конусности корпуса — время смешивания. [c.234]
Из зарубежных конструкций планетарно-шнековых смесителей наиболее распространен смеситель типа Наута (Голландия), выпускаемый в трех модификациях с нижним (модель М ), верхним (модель Aii) и раздельным (модель Мах) приводом планетарного враш,ения шнека. [c.235]

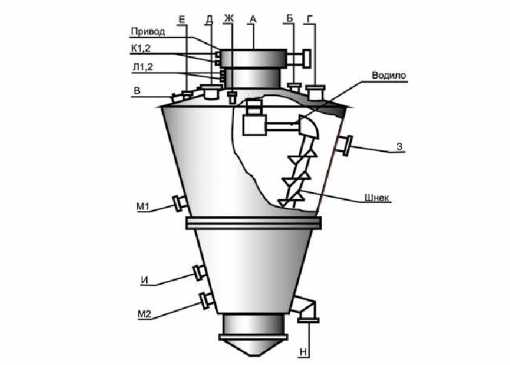

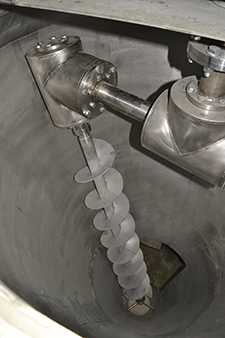

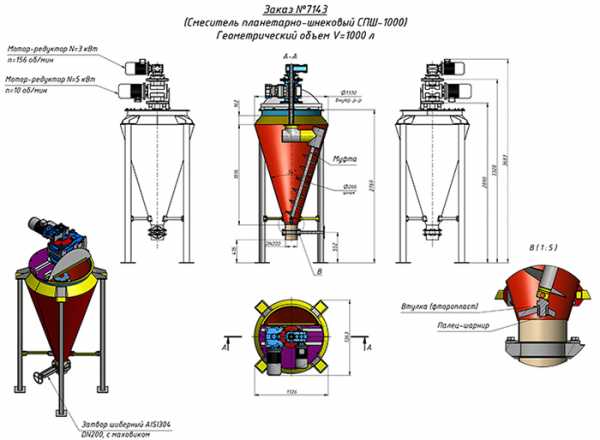

Смеситель с планетарно-шнековой мешалкой состоит из следующих основных частей (рис. 8.3) конического корпуса 1, крышки 4, привода 3 шнека, привода 2 водила, шнека 7, запорного механизма 8 и коробки 9. Шнек 7, получающий вращение вокруг собственной оси от мотор-редуктора 3 через две пары конических шестерен (находятся в коробках передач 5 и 6), совершает планетарное вращение вокруг оси корпуса смесителя от мотор-редуктора 2 через червячный редуктор, пары конических шестерен и водило 10. Верхний конец вала шнека 7 имеет опору в коробке передач 6, а нижний — в шарнирной опоре, закрепленной в нижней части корпуса смесителя. Приводы шнека и водила смонтированы на крышке 4 корпуса смесителя. В некоторых конструкциях планетарно-шнековых смесителей привод шнека находится па отдельной плите, расположенной около нижкей части корпуса, а привод водила — на крышке. Крышка имеет ряд технологических штуцеров (для загрузки компонентов смеси, подачи [c.233]
Планетарные шнековые смесители применяются предпочтительно в ) ачестве смесите.льиых буике])ов д.ля х]>апения и гомогенизации различных партий порошкообразных и зернистых твердых веществ [c.68]
Экспериментально установлены следующие оптимальные геометрические и режимные параметры планетарно-шнековых смесителей с1 = 0,2/) tJd = 0,8 ф = 0,8 (xiJa = 40 = 1 м/с [c.118]
