Сенсорный смеситель в ванной комнате, как установить. Установка сенсорного смесителя


Сенсорный смеситель - особенности и установка

Установка сенсорного смесителя - отличное решение для усовершенствования дизайна санузла. Данный прибор отвечает всем санитарно-гигиеническим нормам, ведь не требует тактильного контакта. Достаточно всего лишь преподнести руку к крану, и из него потечет вода. Об особенностях выбора данного устройства и об установке сенсорного смесителя поговорим далее.

Оглавление:

  1. Устройство и конструкция сенсорного смесителя
  2. Преимущества и недостатки установки сенсорного смесителя
  3. Разновидности сенсорных смесителей
  4. Рекомендации по выбору сенсорных смесителей
  5. Монтаж сенсорного смесителя
  6. Ремонт сенсорного смесителя

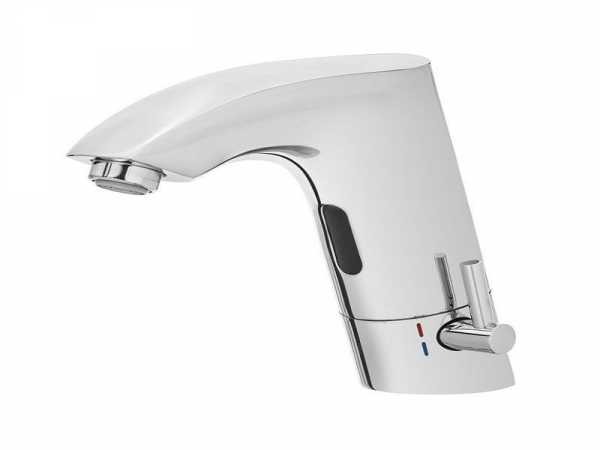

Устройство и конструкция сенсорного смесителя

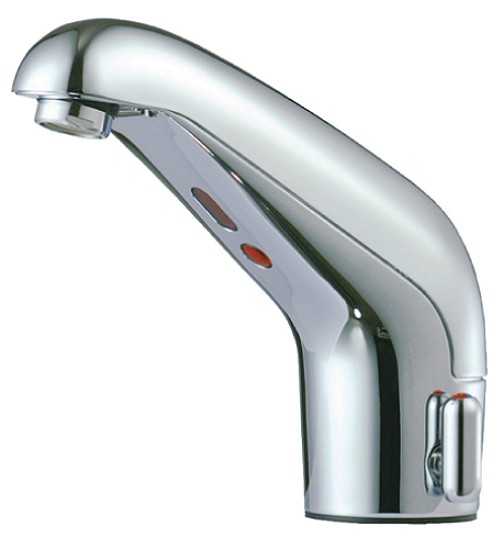

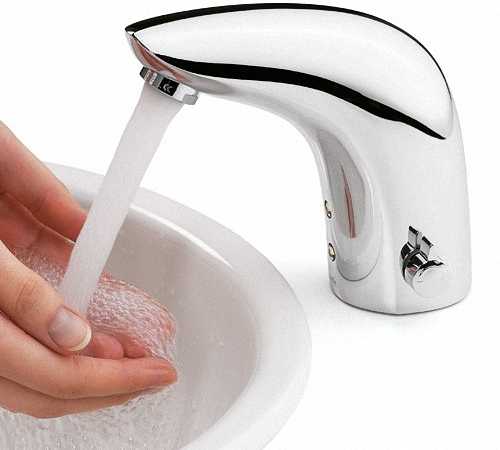

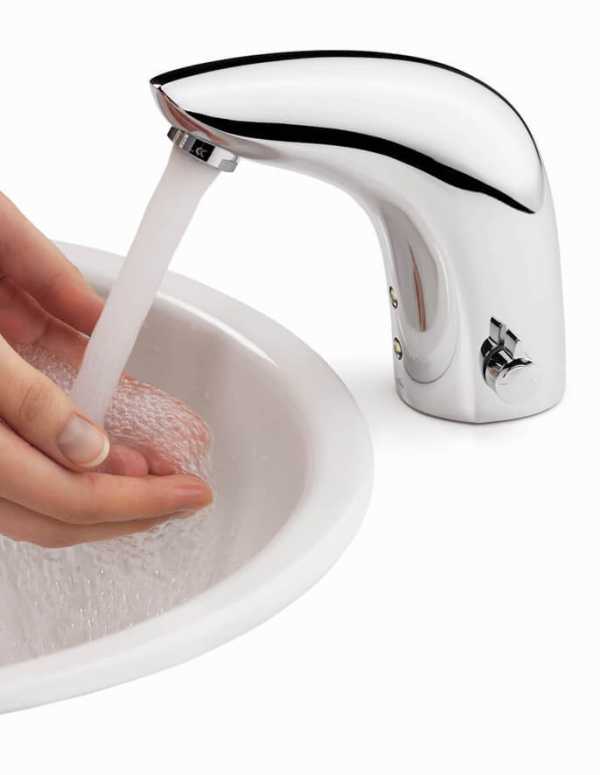

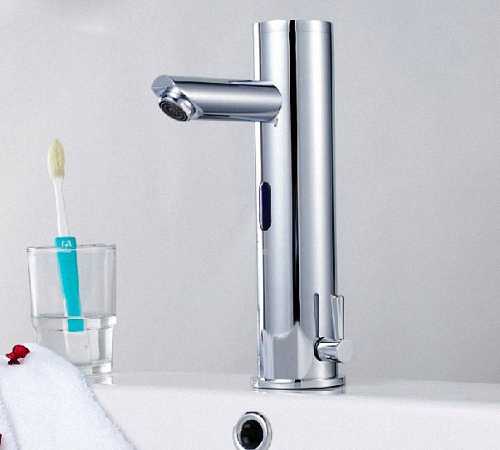

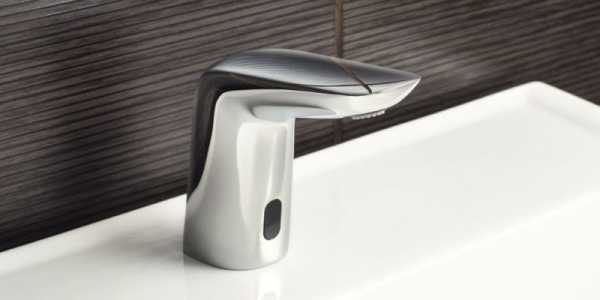

Сенсорный смеситель представляет собой кран, который не имеет рычагов или вентилей для регулировки потока воды. Его работа осуществляется посредством наличия фотоэлементов, ультразвуковых или инфракрасных датчиков, которые улавливают наличие посторонних предметов. Данные компоненты устанавливаются на кране и имеют вид датчика.

Смеситель характеризуется наличием зоны чувствительности, для которой подбирают индивидуальные параметры. Средняя чувствительность составляет 20-25 см.

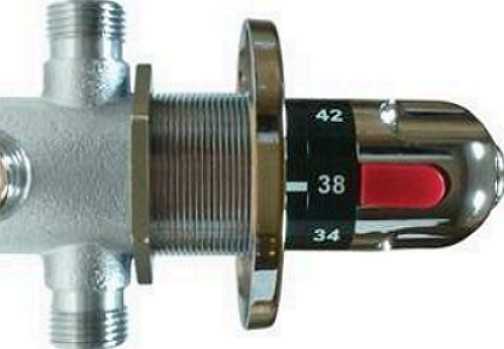

Смесители имеют функцию регулировки температуры воды, для этого имеется вентиль или рычаги.

Если на умывальник случайно опрокинется мыло или шампунь, вода не польется, так как фотоэлемент способен реагировать только на движение.

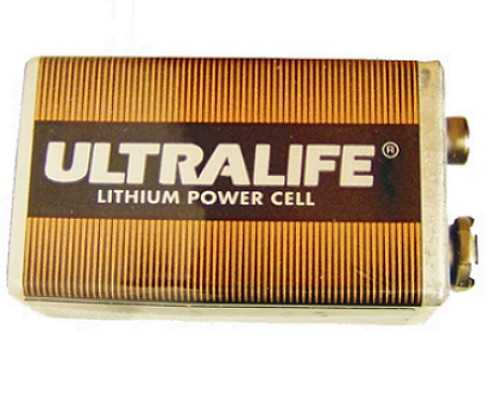

Внутренняя часть сенсорного смесителя для умывальника содержит литиевую батарейку 9В, которая работает около 20-24 месяцев, затем требует замены. Она способна выполнить цикл включения и отключения воды около 4000 раз.

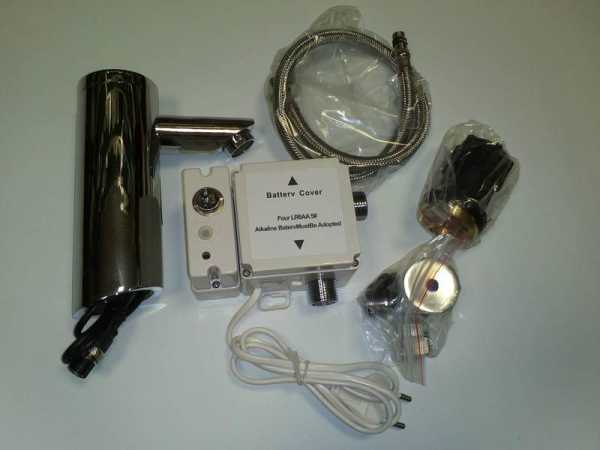

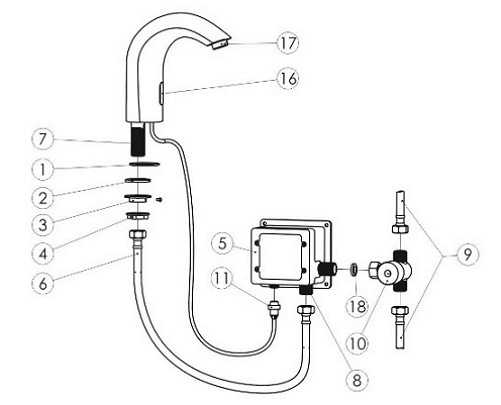

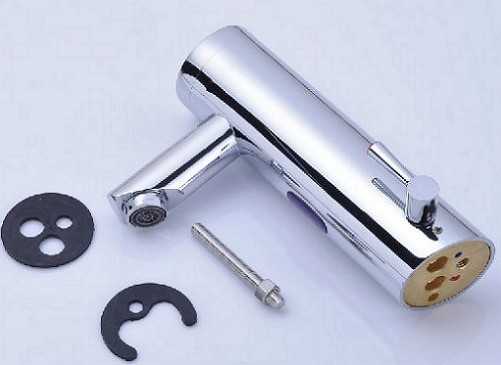

В комплекте смесителя находится батарейка, электрический блок, извивы и другие компоненты, в зависимости от стоимости и функциональности прибора.

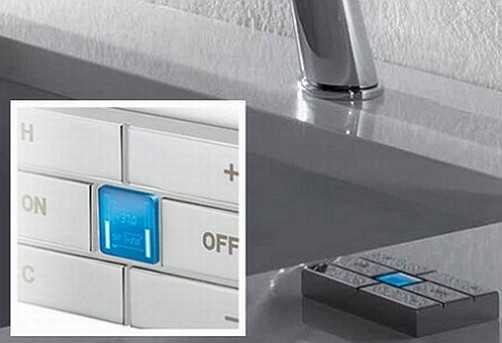

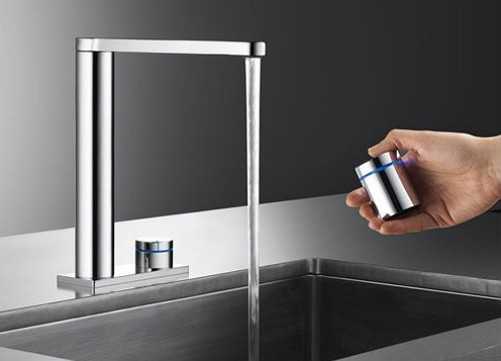

Некоторые модели имеют пульт дистанционного управления, который позволяет включать и выключать воду на расстоянии.

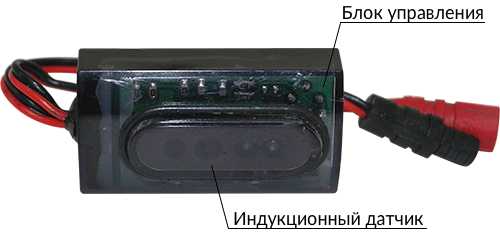

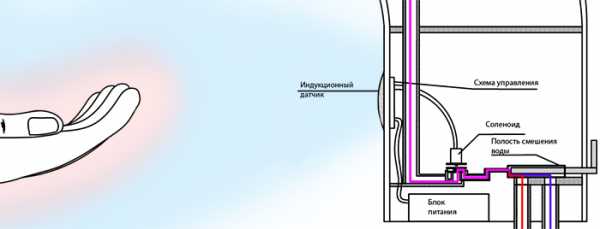

Смеситель состоит из индукционного датчика и блока управления. Датчик, в зависимости от настроек создает определенное магнитное поле, если в него попадает посторонний предмет, производит передачу сигнала на блок управления. Блок управления открывает воду, после завершения подачи сигнала, вода автоматически прекращает течение.

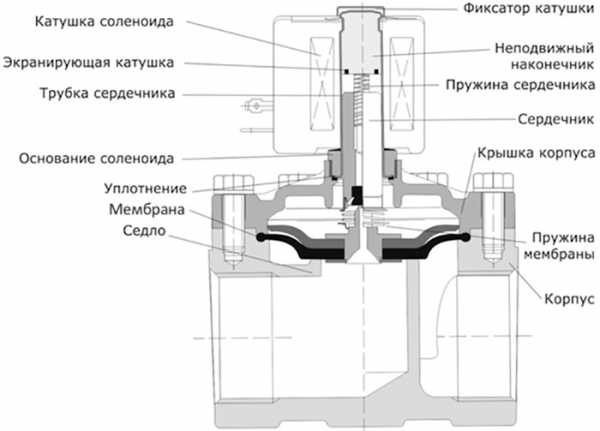

Открытие воды происходит с помощью соленоидного клапана. Данный клапан характеризуется наличием:

Во время поднятие сердечника и мембраны, происходит открытие воды. Данный процесс объясняется подачей электрического напряжения на электромагнитное поле, которое влияет на сердечник. Если батарейки разряжаются подача воды перекрывается.

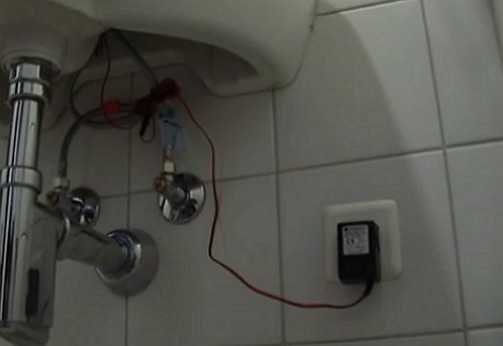

Питание краном происходит через электросеть или посредством установки обычных батареек. Второй вариант более безопасный.

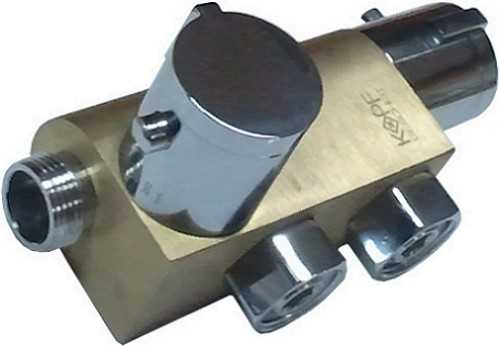

Чтобы предотвратить обратный переток воды, на входе производится установка обратного клапана.

Преимущества и недостатки установки сенсорного смесителя

Основные преимущества использования сенсорных смесителей:

1. Удобство, комфорт - такие приборы являются более удобными, например, кран, не требует открытия, если руки грязные, достаточно только поднести руки к устройству.

2. Сенсорные смесители являются самыми гигиеничными и соответствуют требованиям всех санитарных норм. В общественных местах, где каждый день бывает большое количество людей, на обычных кранах собирается много бактерий и микроорганизмов, в случае с бесконтактными смесителями, такая проблема легко устраняется.

3. Такие приборы позволяют экономить воду, так как в то время, когда руки не находятся под краном, вода не течет.

4. Не требуется беспокоиться о том, что кто-то из членов семьи забыл закрыть кран.

5. Возможность автоматической настройки определенной температуры, позволяет пользоваться таким краном, даже маленьким детям, без опасения о переохлаждении или ожогах.

6. Сенсорный смеситель добавит интерьеру комфорта и современного вида.

Недостатки сенсорных смесителей:

1. Неудобство установки на кухне: сенсорные смесители позволяют настраивать один режим воды, на кухне требуется, то холодная, то горячая вода, поэтому каждый раз менять температуру неудобно.

2. Неудобство при регулярном наполнении раковины или ванны. Требуется постоянно держать руки пока раковина или другой сосуд не наполнится.

Сфера использования:

Разновидности сенсорных смесителей

В соотношении с назначением сенсорные смесители разделяют на:

В зависимости от внешнего вида устройства выделяют:

В соотношении с длиной струи выделяют смесители:

В зависимости от принципа работы сенсорные смесители разделяют на устройства:

Самый простой - первый вариант, который состоит из нескольких кранов. Их регулировка производится с помощью клапана или маховика. Такие смесители самые надежные и отличаются невысокой стоимостью.

Смесители с наличием только одного рычага, предполагают регулировку температурного режима. Есть два вида таких устройств:

Устройства с наличием двойного излива выглядят, как однорычажный смеситель, отличаются специальным вентилем, который помогает в получении отфильтрованной воды.

Смесители электронного типа отличаются такими преимуществами как:

Недостатки электронных смесителей:

В зависимости от типа программы выделяют:

В соотношении с типом датчика выделяют смесители:

Более высокой надежностью отличается первый и второй варианты, так как смеситель с фотоэлементом имеет большое количество ложных срабатываний, из-за попадания света на поверхность.

Рекомендации по выбору сенсорных смесителей

1. Для подбора индивидуальных настроек, выбирайте смесители с возможностью регулировки чувствительности.

2. Обратите внимание на наличие дополнительных функций, таких как время работы, время подачи воды, включение и отключение смесителя.

3. Выбирайте модели с возможностью регулировки температуры воды.

4. Смеситель сенсорный цена, зависит от таких факторов:

5. Обратите внимание на систему крана, она бывает однотрубной и двухтрубной, при наличии и холодной и горячей воды выберите второй вариант.

6. Выбирайте смеситель из высококачественных материалов, потребуйте сертификат соответствия санитарно-гигиеническим нормам.

7. При выборе смесителя в помещение, в котором уже есть другой смеситель, обратите внимание на их взаимодополнение.

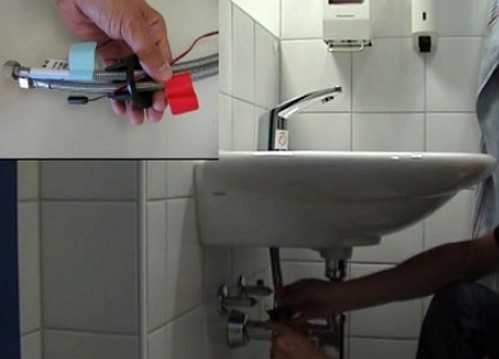

Монтаж сенсорного смесителя

Чтобы установить сенсорный смеситель, следует провести два этапа работ:

Перед установкой смесителя следует перекрыть подачу воды.

Установка корпуса производится в специально подготовленное отверстие на раковине. При замене старого смесителя, следует его демонтировать. Обязательным элементом, является установка монтажной прокладки, которая размещается между раковиной и новым краном.

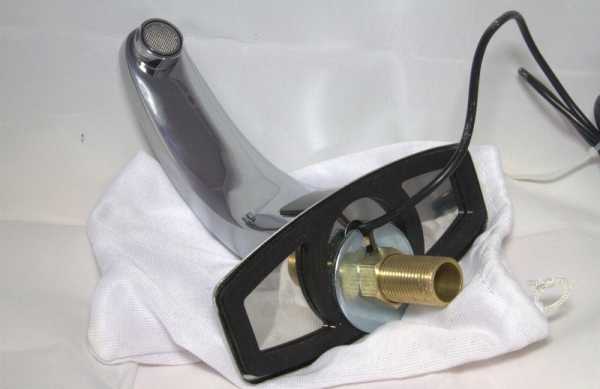

Нижняя часть устройства монтируется на прокладку, пластинки, и фиксируется с помощью гайки. В комплекте должны быть дополнительные крепежи, на которые устанавливают контрольную коробку.

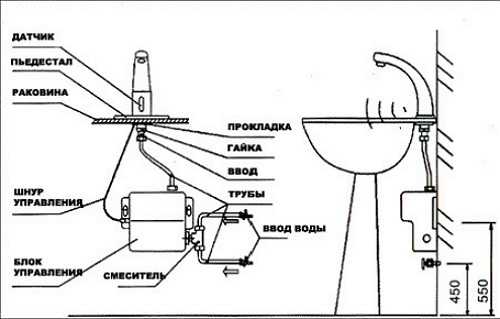

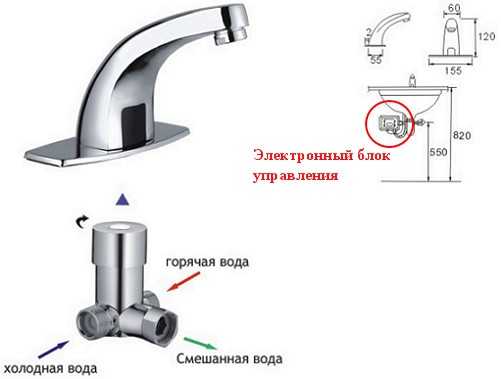

Минимальное расстояние между коробкой и полом составляет 55 см. Соединение смесителя и контрольной коробкой производится с помощью гибкого шланга.

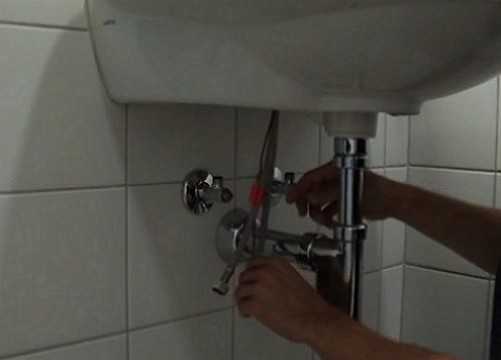

Для соединителя смесителя с системой водопровода следует соединить ниппели с водопроводными трубками. Установите прокладку в месте соединения смесителя и контрольной коробки.

Для правильной работы соленоидного клапана следует подсоединить сенсорный провод к контрольному управлению, при помощи гайки. Для этого открутите четыре болта, снимите верхнюю часть корпуса. Установите батарейки ил лития и поставьте крышку на место.

Включите водоснабжение и проверьте работоспособность крана.

Ремонт сенсорного смесителя

В том случае, если не происходит перекрытия воды, следует разобрать устройство и очистить мембрану от грязи и мелких частиц накипи. После очистки установите новый грязевик.

При сбоях в работе смесителя следует провести проверку датчика.

При случайном попадании на смеситель отблеска света от раковины, он срабатывает, следует устранить источник света.

strport.ru

Сенсорный смеситель в ванной комнате, как установить.

Ураганные темпы развития инновационных технологий и забота производителей сантехники о комфорте наполняют квартиры уникальным оборудованием. Среди лидеров современной сантехники сенсорный смеситель занимает одно из первых мест. Безусловно, всем этим необходимо правильно пользоваться, а главное установить. Одним из приятных занятий является установка смесителя сенсорного.

Модели смесителей

Современную ванную комнату или кухню невозможно представить без смесителя.Зависимость способа управления подачей водопроводной воды разделила существующие модели смесители на:• рычажные• вентильные• бесконтактные.

Появлению сенсорных (бесконтактных) смесителей предшествовала долгая и кропотливая работа изобретателей. Казалось, что на обширном рынке сантехники уже заняты все свободные «ниши». Но сантехнический рынок услужливо подарил миру новое поколение сантехники, обладающей интеллектом. Популярное и модное выражение «умный дом» и «интеллектуальные системы» значительно обогатилось за счет появления сенсорных смесителей.

Чем привлекательны смесители сенсорные и что представляют собой?

Особенности работы смесителя сенсорного

Оговоримся сразу же: это жесткий минимализм, отсутствие привычных различных кнопочек и переключателей. Работа бесконтактного сенсорного смесителя активизируется на определенном расстоянии, которое запрограммировано в памяти системы. Для появления воды из крана смесителя необходимо лишь поднести к изливу крана руки.

Встроенный сенсорный датчик движения реагирует появлением потока воды заданной температуры. Первая встреча с сенсорным смесителем вызывает одновременно шоковую реакцию и уважение к этому умному аппарату.

Преимущества смесителя сенсорного

Основными преимуществами смесителя сенсорного можно уверенно назвать:• гигиеничность• комфорт• безопасность• экономичность.

В отличие от обычных смесителей, у которых подача воды осуществляется откручиванием или нажатием вентиля руками, смесители на фотоэлементах не подвержены угрозе появления бактерий или миазмов.Сенсорный смеситель, благополучно настроенный однажды на подходящий режим, будет работать постоянно, обеспечивая тем самым потрясающий комфорт – протянул к крану руки и жди воды.

К тому же заданная температуру воды исключит возможность обжечься или умываться ледяной водой. Об этом позаботиться электронный блок управления.Сверхъестественного ничего нет, а все дело в конструкции и принципе работы «умного» смесителя.

Конструкция и принцип работы сенсорного смесителя

Основным рабочим элементом в смесителе данного типа является инфракрасный датчик, установленный в панель непосредственно под краном.

Внутрь корпуса или во внешний блок электро клапана смесителя установлена литиевая батарейка, рассчитанная на несколько тысяч включений-выключений. Общий комплект смесителя состоит из:• электронного блока управления• соединительных шлангов• фильтра для воды• клапанов и рычагов настройки температурного режима.

Бесконтактные смесители можно устанавливать на кухне, для раковины ванной комнаты или других сантехнических приборов.Подача воды осуществляется тогда, когда руки поднесены к крану. Если убрать руки от крана – вода перестает течь. Непрерывная автоматическая подача воды осуществляется в течение 1 минуты. Через такой временной интервал подача воды отключается, и возобновить подачу можно поднеся руки снова к изливу крана. Фантастическая экономия воды, особенно для забывчивых!

У смесителей для ванной сенсорных отсутствуют вентили или ручки. Регулировку температуры воды можно осуществить с помощью единственной кнопки, которая передает сигнал о выбранном температурном режиме. Настройка температурного режима сенсорного смесителя для душа также проста и доступна, несмотря на то, что у вас в руках находится зубная щетка.

Наиболее распространенный сенсорный смеситель frap, grohe обладает настраиваемой зоной чувствительности, которая составляет около 30 см. Такой радиус действия, в котором система реагирует на движение руки, является наиболее благоприятным и эргономичным. При выборе смесителя сенсорного предпочтение необходимо отдавать смесителям с ручной настройкой.

В этом случае вы сможете задавать не только желаемый температурный режим, но и длительность подачи воды, а также время ее включения. Например, поднеся руки к крану, желаемая струя воды появиться через 2-3 секунды.

Как установить сенсорный смеситель

Установка сенсорного смесителя будет состоять из двух этапов:• монтажа корпуса• соединения с водопроводом.Перед началом монтажных работ перекрывается доступ воды на магистральном водопроводе.



Монтаж корпуса смесителя

Корпус смесителя устанавливается в посадочное отверстие сверху раковины. Если производится замена существующего смесителя, то старый смеситель демонтируется. Между отверстием раковины и бесконтактным смесителем устанавливается монтажная прокладка. Крепление смесителя снизу осуществляется также на прокладку, пластину и фиксируется гайкой.

На дополнительное крепление, входящее в комплект поставки системы, устанавливается контрольная коробка. Расстояние установки контрольной коробки должно быть не ниже 50 см. от поверхности пола. Затем соединяем контрольную коробку и смеситель с помощью гибкого шланга.

Соединение смесителя с водопроводом

Соединение с водопроводом осуществляется следующим образом. Соединяем ниппели смесителя к соответствующим трубкам водопровода. Смеситель прикручивается к контрольной коробке с помощью прокладки.

Подготавливаем к работе соленоидный клапан. Монтируется провод сенсора с использованием соединительной гайки к контрольной коробке. Поэтому откручивают 4 крепежных болта, и снимают верхнюю крышку. Устанавливаются литиевые батарейки типа АА (4 шт.) Верхняя крышка устанавливается по месту. Проверка работоспособности смесителя. Откручивается водопроводный кран для доступа воды.

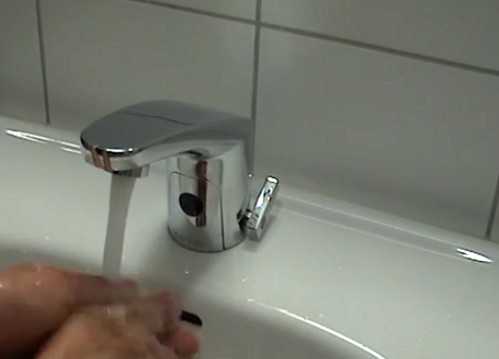

Руки подносят к фотоэлементу смесителя для проверки, начинает, течь вода или нет. С помощью управляющих кнопок или рукояток устанавливается желаемый температурный режим воды. Теперь сенсорным смесителем можно пользоваться.

svouimirukami.ru

как работают, устройство, плюсы, минусы

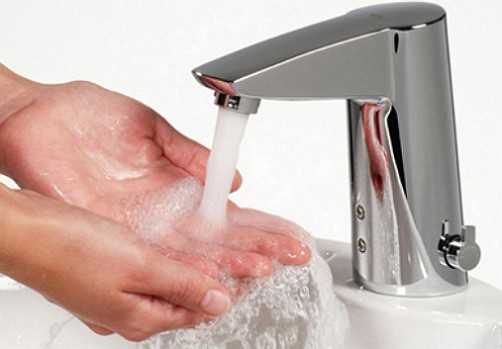

Сенсорный смеситель обеспечивает бесконтактную подачу/отключение струи из крана. Отличительные черты: отсутствие вентилей для открытия/закрытия, активная безаварийная эксплуатация, подача производится в постоянном температурном режиме и напоре.

Как работают сенсорные смесители

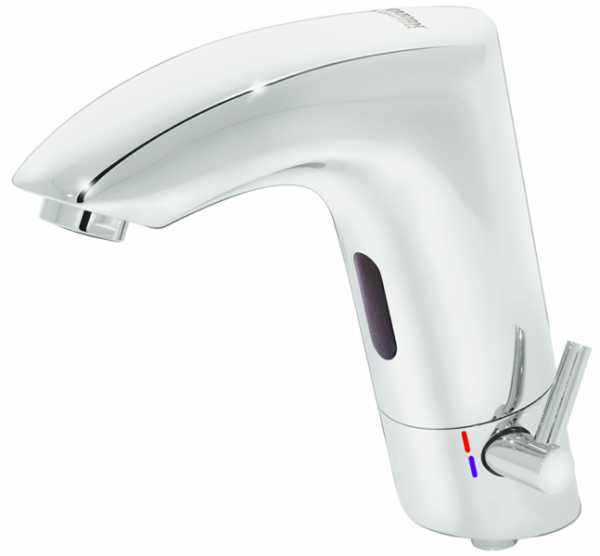

На внешний вид отличить сенсорный смеситель от своих прочих собратьев позволяет отсутствие лишних деталей. Конструкция состоит из одного излива, без вентилей, рычагов, ручек и прочих приспособлений для регулировки подачи воды. Главное отличие этого устройства заключено во вмонтированном в корпус фотоэлементе, инфракрасном датчике.

Задача датчика – уловить движение в зоне распознавания сигнала в пределах 30 см. Зона чувствительности настраивается в автоматическом режиме, либо вручную.

Ручная настройка самостоятельно определяет степень необходимого приближения к крану. Дополнительная опция определяет временной интервал, спустя который вода подается из крана, и когда она перестает течь (до нескольких секунд с момента фиксации начала/прекращения движения).

Не только время подачи и зона чувствительности подлежит настройке. Дополнительно, при помощи бокового рычажка, настраивается необходимая температура или режим смешивания пропорций горячей и холодной воды. Не нужно каждый раз, при открытии крана, настраивать температуру, струя подается в постоянном строго заданном режиме.

У сенсорного датчика есть еще одно преимущество. Он реагирует только на движение. В случае, если в зоне чувствительности упадет мыло, полотенце или иной предмет, вода начинает течь и продолжает подаваться, пока датчик будет фиксировать наличие движения. Как только упавший предмет перестает выполнять какие-либо движения, подача струи прекращается.

Устройство сенсорных смесителей

Как всякий технологичный предмет, данная модель требует питания электричеством с помощью батареек. Заряда батареек хватает до 2 лет активной эксплуатации в общественных местах (до 5 тысяч автоматических включений в месяц). В домашних условиях заряда батарейки хватит гораздо дольше, поэтому о замене батареек можно не беспокоиться.

В комплект смесителя с сенсорным датчиком входит:

Многие из моделей оснащаются пультом для возможности внести настройки в работу устройства удаленно.

Устройство модели включает в себя наличие индукционного датчика, создающего магнитное поле. Попадание в него постороннего предмета служит сигналом для блока управления, отвечающего за подачу/отключение.

Подачу обеспечивает специальный соленоидный клапан. В состав данного клапана входят следующие компоненты:

Открытие воды производится при поднятии сердечника с мембраной. Происходит подача электрического напряжения в зону электромагнитного поля, влияющего на сердечник. Обратный клапан защищает от обратного перетока.

Виды

Плюсы и минусы сенсорных смесителей

Достоинства сенсорных смесителейПоложительных характеристик у данной модели много – от удобного использования до широких сфер применения, надежности и технологичности.

Недостатки сенсорных смесителейНесмотря на внешнюю красоту и практичность, такая модель не подойдет для обустройства кухонных раковин. Установка сенсорной модели предполагает подачу воды в относительно постоянном температурном режиме.

На кухне часто требуется менять степень нагрева – для мытья посуды вода должна быть теплой или горячей, для мытья фруктов и овощей – более холодной, иногда требуется быстро охладить тот или иной продукт, либо наоборот разогреть.

Домохозяйкам также требуется регулировать силу подачи напора. Оптимальный выбор на кухне – в пользу обычного однорычажного устройства – вода легко открывается и регулируется одним движением руки.

Иногда требуется использовать раковину для наполнения ее водой. В обычных условиях для этих целей раковина затыкается пробкой и происходит подача воды. Для того, чтобы сенсор позволил воде набираться, придется постоянно производить движения руками, чтобы вода продолжала течь до требуемого уровня. Достаточно неудобный способ наполнения раковины.

По той же причине сенсорный датчик не позволит наполниться ванне или налить воду в таз. Потребуется однократно отключить сенсор, подать напор, и после наполнения снова включить. Необходимости в таком трудоемком использовании сенсора нет. Проще установить модель с обычным изливом (однорычажный или вентильный смеситель).

Таким образом, функционально сенсорное устройство ограничивает сферы применения – либо для установки на раковинах для умывания, в туалете в домашних условиях, либо в качестве умывальников в местах общего пользования.

Установка

Монтаж сенсорного смесителя делается в два этапа.1-й этап. Устанавливается корпусная часть.2-й этап. Устройство соединяется с водопроводом. Предварительно перед установкой перекрывают водопровод.

Корпус устанавливается в подготовленное для этого место – отверстие в раковине. Если до этого использовался старый смеситель, его предварительно демонтируют. Между раковиной и краном в обязательном порядке ставится круглая монтажная прокладка. Нижнюю часть устройства крепят на прокладку, пластинку, далее фиксируют гайкой.

Все необходимые крепежные материалы предусмотрены в комплекте устройства.

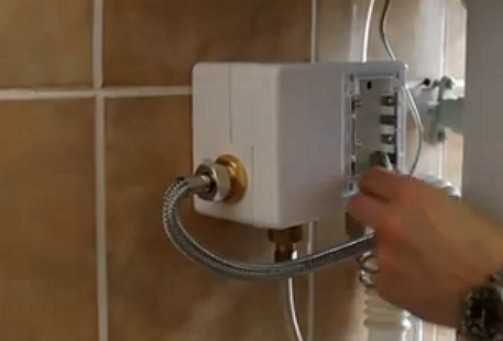

С помощью 4 дополнительных болтов крепится контрольная коробка. Она размещается на расстоянии не менее 50 см (в среднем – около 55 см) от пола. Смеситель соединяется с контрольной коробкой гибким шлангом с обязательным размещением прокладки.

К системе водопровода устройство подсоединяется при помощи ниппелей. Трубка с горячей водой соединяется с ниппелем с красной отметкой, холодная вода – с ниппелем, отмеченным синим цветом.

Правильная работа соленоидного клапана обеспечивается сенсорным проводом, подсоединенным с помощью соединительной гайки к коробке контрольного управления. Для установки батареек откручивается 4 болта и снимается крышка. После размещения элементов питания крышка фиксируется обратно.

После выполнения монтажных работ, подключается водоснабжение и проверяется работа крана. Для этого необходимо поднести руки в зону чувствительности фотоэлемента и проверить, течет ли вода. Далее отстраивают работу – временной интервал до начала/после окончания подачи воды, температурный режим, области чувствительности сенсора.

Проблемы

При поломке сенсора, производить ремонт самостоятельно не рекомендуется. В данном случае лучше обратиться к профессионалу.

Более часто пользователи сенсорного смесителя сталкиваются с засорением аэратора. Признаком засорения служит сниженный напор струи.

Для устранения проблемы нужно снять ржавый аэратор и заменить новым.

Как выбрать

Первое, на что обращают внимание, действительно ли смеситель сенсорный. На рынке сантехнического оборудования существуют похожие модели обычных кранов с датчиком прекращения и начала подачи воды.

В отличие от смесителя, вода в обычном кране не смешивается – она течет либо горячая, либо холодная и подходит только для однотрубной системы водопровода. К тому же, для двух кранов в раковине предусмотрено два отверстия для крепления.

Второй момент, который учитывают при покупке, для каких целей предполагается использовать смеситель. Не стоит покупать его для установки на кухонной раковине или для ванны. Все сильные стороны и преимущества крана – в его работе на умывальниках (мытье рук, умывание и т.п.) при частом использовании в одном постоянном температурном режиме, с одинаковым напором подачи воды.

Такой смеситель – находка для уборных в общественных местах – кафе и ресторанах, спортивных залах, различных детских центрах, развлекательных, учебных или медицинских учреждениях.

Этот вариант применения действительно снизит расход воды, затраты на ремонт сантехнического оборудования, снимет риск течи, снизит шансы заразиться через прикасание к общим вентилям.

Так как данное устройство относится к технологичному оборудованию, работающему по принципу системы «умный дом», бюджет на его покупку выше, чем на обычный смеситель. Это учитывается при выборе той или иной модели.

При подборе сенсорного устройства обращают внимание и на дизайн помещения, способность к сочетанию по стилю с другими элементами интерьера – по цвету, форме, материалу. Благодаря широкому предложению моделей, подобрать оптимальный вариант не составит труда.

vash.market

как выбрать и как установить своими руками?

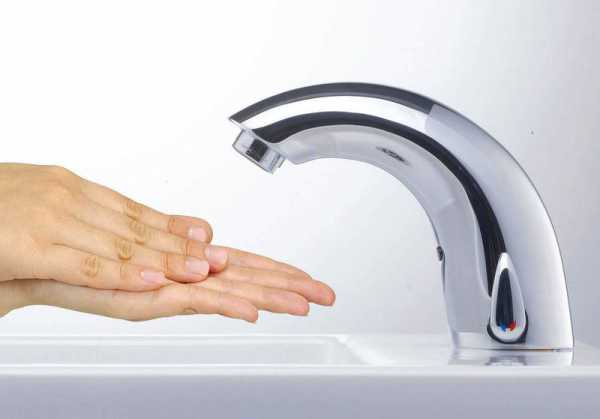

Автоматическим (сенсорным) смесителем называют устройство, подача или отключение воды в котором происходит при простом поднесении к нему рук.

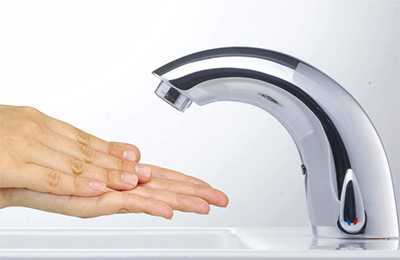

Сенсор (датчик) установленный на смесителе фиксирует возникшее движение и передает через электронную схему управляющий сигнал на соленоид клапан крана с командой открыть его (при этом течет вода).

После того как вы убираете руки из умывальника схема дает сигнал закрыть клапан и кран самостоятельно закрывается. Такое устройство очень удобно, функционально и позволяет существенно экономить расход воды.

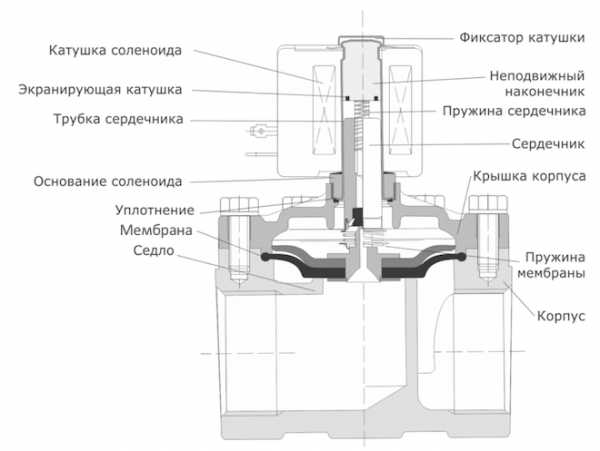

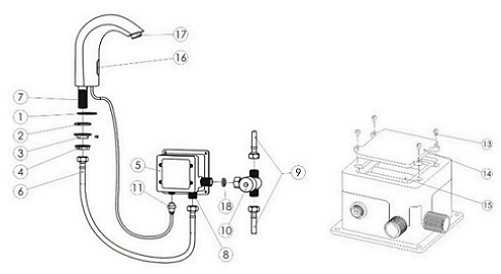

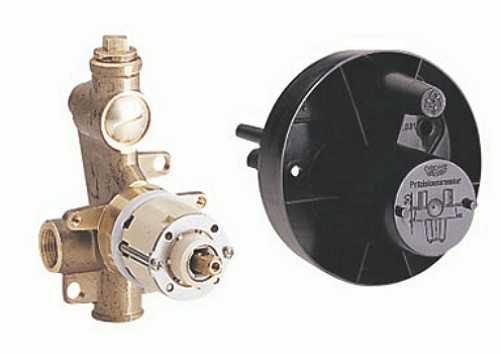

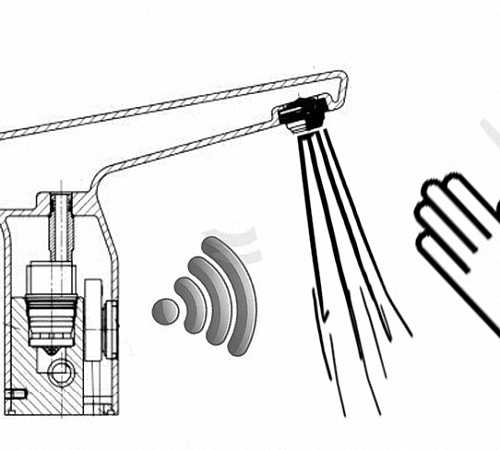

Схема устройства клапана

Как правило, эти смесители снабжены теплорегулирующими устройствами и для своего функционирования требуют электрическую энергию, поэтому снабжаются элементами питания в виде установленных в их корпус батареек. Возможно подключение через трансформатор к электросети.

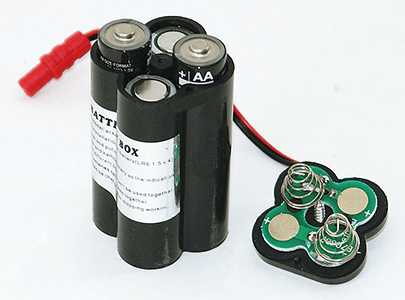

Поскольку используемые токи очень малы, комплекта батареек хватает на продолжительное время, около двух лет, даже с учетом частого использования.

Виды и их предназначение

Сенсорные смесители различны по назначению:

По оформлению внешней конструкции различают:

По типу встраиваемых датчиков.

Сенсорные смесители для раковины, изготавливают, как правило, из латуни покрытой декоративным слоем никеля, хрома или разнообразными эмалями.

Все эти варианты весьма эстетичны и подходят для любого умывальника, но нужно учесть, что никелю свойственно в некоторых случаях вызывать аллергические реакции, а покрытие из эмали менее долговечно, чем хромовое, поэтому рекомендуем хром.

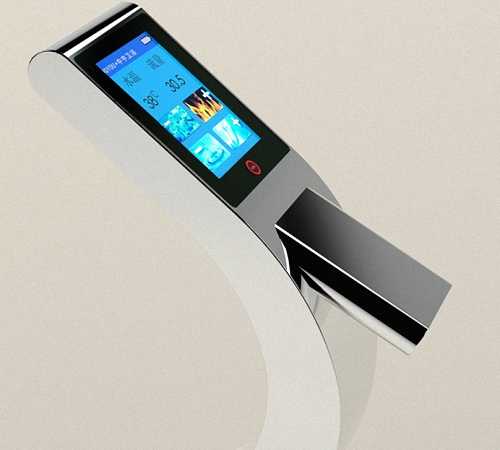

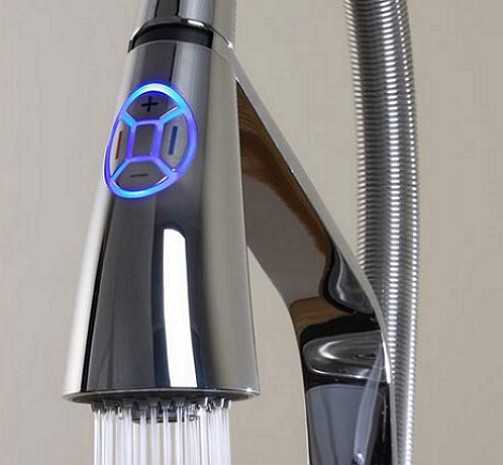

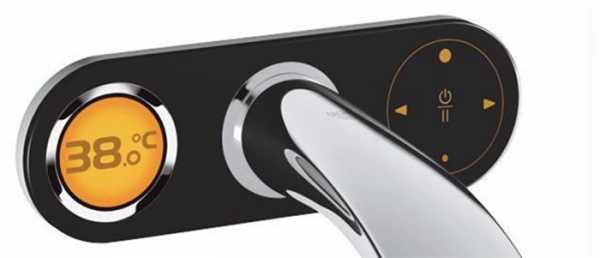

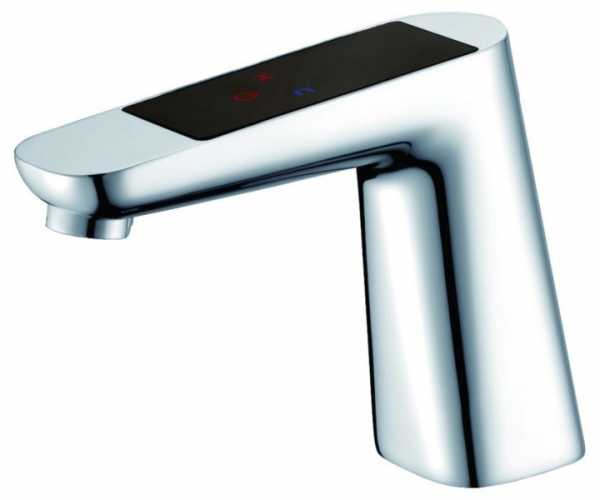

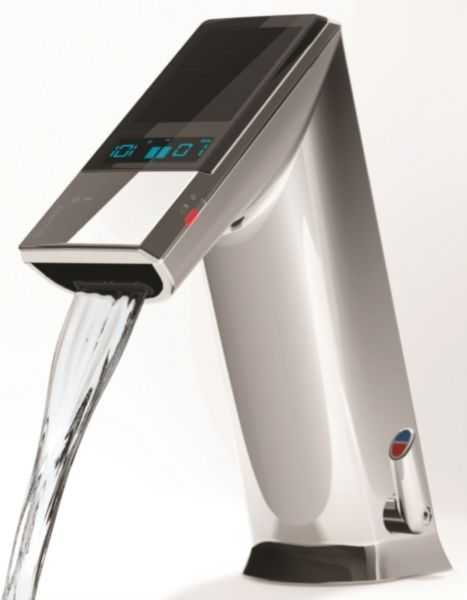

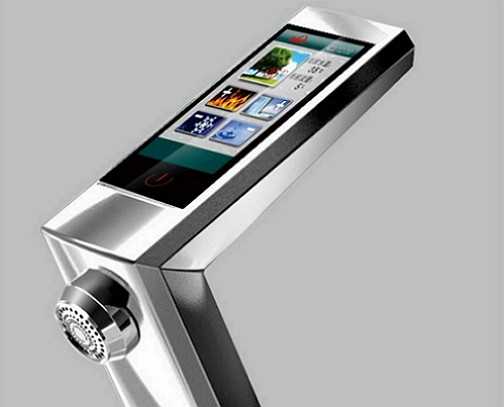

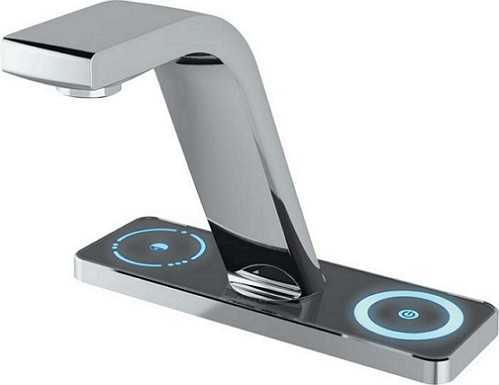

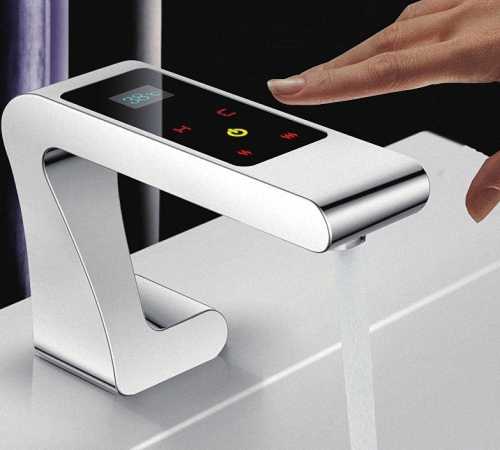

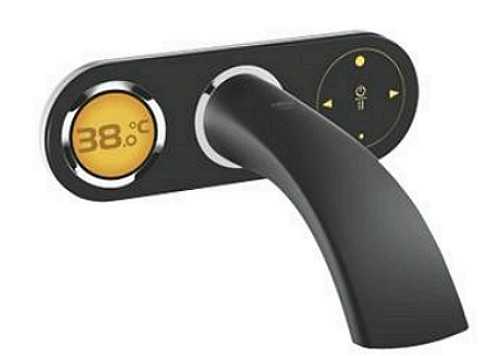

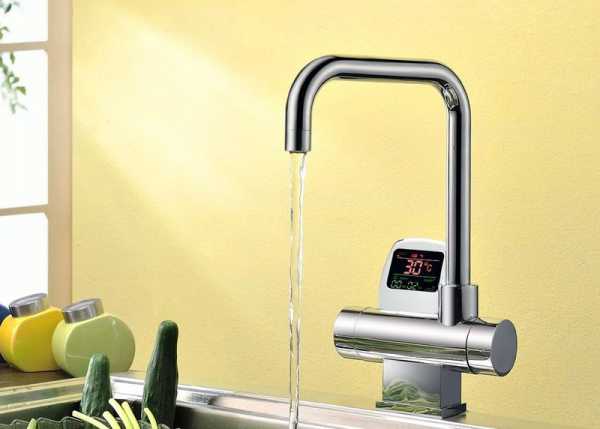

Встречаются изделия с вмонтированными температурными дисплеями, с подсветкой, сенсорными дисплеями посредством которых можно управлять параметрами, оснащенные пультом дистанционного управления. Цена этих изысков порядком выше, чем у обычных моделей.

Вариантов дизайна и конструктивного исполнения таких смесителей достаточно для удовлетворения самых притязательных потребителей.

к оглавлению ↑

Преимущества и недостатки

Преимущества таких кранов очевидны:

Недостатки данных изделий ограничиваются местом их применения:

к оглавлению ↑

На что обратить внимание при покупке?

Само собой, помимо предоставляемых этой конструкцией удобств и комфорта, вы наверняка будете выбирать прибор определенного дизайна совместимого с вашим общим интерьером.

Для правильного подбора нужно определиться с некоторыми деталями и следовать в определенном порядке. Мы постараемся дать вам несколько советов для облегчения выбора.

Во-первых, мы советуем приобретать такие устройства в крупных специализированных торговых точках. Во-вторых, рекомендуем сразу обратиться за разъяснениями и консультациями к специалисту, который поможет сделать правильный выбор.

В-третьих, если вы приобретаете кран на уже установленную раковину, вы должны подобрать смеситель совместимый с ее установочным местом.

И в-четвертых, при приобретении смесителя на рынках или в небольших магазинах, убедитесь, что вам предлагают именно смеситель, а не сенсорный кран на одну трубу.

Перепутать их очень несложно, так как внешне выглядят они одинаково. Смеситель имеет два выходных отверстия (холодная и горячая вода), в наличии которых вам предстоит убедиться.

При выборе производителя, предпочтение стоит отдать надежным европейским компаниям, из которых лидерами, вне всякого сомнения, являются немецкие.

При желании сэкономить и приобрести более дешевое изделие производства Китая, советуем потребовать сертификат государственного образца на соответствие санитарно-гигиеническим нормам, поскольку вы сильно рискуете получить кран, произведенный из дешевых и при этом не соответствующих санитарным нормам материалов. Попросту говоря, такой кран в большей или меньшей степени будет травить вас и вашу семью.

Цена на сенсорные смесители с встроенным термостатом немецкого производства находится в районе 5,5 — 7 тысяч р.

Цена на изделия, снабженные регулятором температуры, будет в пределах 9 – 10 тысяч р.

Цена на устройства с сенсорными панелями и дополнительными функциями начинаются от 19  — 20 тысяч р. и не имеют верхнего предела.

к оглавлению ↑

Установка

Установка сенсорных и обычных кранов ничем не отличается, за исключением необходимости (в некоторых, весьма редких случаях) подвода через понижающий трансформатор электрического тока к сенсору.

Такую работу можно доверить любому квалифицированному сантехнику или проделать своими руками.

Стоит учесть, что при установке такого рода изделий необходимо монтировать перед ним фильтр грубой очистки. Если этого не делать существует возможность попадания инородных тел под мембрану впускного клапана и выход ее из строя.

Олег Кузнецов

Эксперт проекта StrojVanuu.ru

Статья помогла вам?

Дайте нам об этом знать - поставьте оценку

Загрузка...

strojvannu.ru

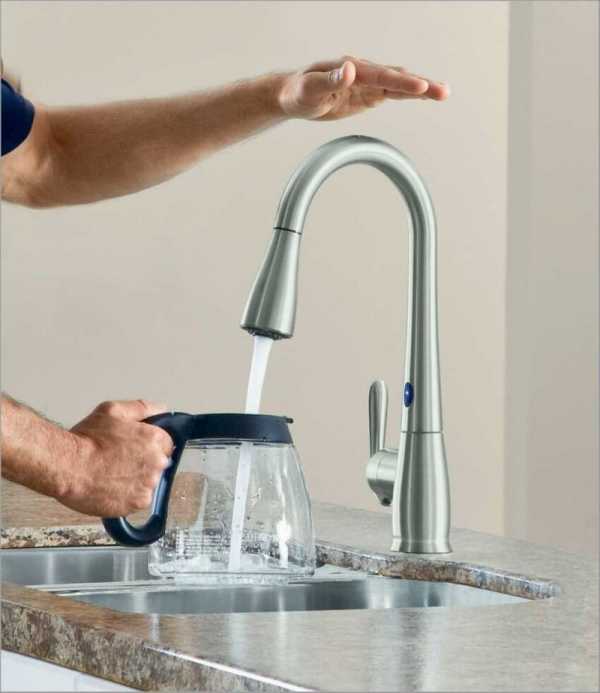

Устанавливаем сенсорный смеситель на кухне, как это сделать правильно самому.

«Боже мой, какая прелесть», — восторженный возглас соседки обращался именно к сенсорному смесителю на кухне. Функциональность правильно выбранного и установленного бесконтактного смесителя, действительно, восхищает. Вы хотите знать, как осуществить установку кухонного смесителя своими руками?

Эпоха сенсорных смесителей

Невозвратные времена, когда смеситель сенсорный вызывал немое восхищение дикарей и аборигенов, увидевших впервые блестящее красное стеклышко, давно прошли. Современный «продвинутый» пользователь теперь со знанием дела выбирает необходимую модель сенсорного смесителя для кухни.

И это правильно! Ведь значимой частью расходов квартплаты являются расходы на водоотведение и холодное водоснабжение. Если вы узнаете, сколько воды утекает во время чистки зубов с открытым краном, то единственно правильным решение будет приобретение смесителя сенсорного. Эпоха сенсорных смесителей уже наступила  на пятки и уверенно стучится в двери ванных комнат и кухонь.

Смеситель сенсорный – роскошь или обязательный элемент кухни

Первые появившиеся в гостиницах или торговых центрах бесконтактные смесители благополучно переместились в наши квартиры. В чем причина такого внимания к бесконтактным смесителям по сравнению с традиционными смесителями?

Очевидное преимущество это полное отсутствие краников и рычажков, характерное для вентильных моделей смесителей. Поднеся руки к бесконтактному смесителю через 1-2 секунды их уже можно мыть теплой водой, не пошевелив при этом для настройки даже мизинцем руки. Удобно? Конечно, особенно тогда, когда ваши руки в муке.Вальс сенсорного смесителя для практичных домохозяек.

Устройство бесконтактного смесителя в кухню

Рассказывать дотошно, как устроен сенсорный смеситель для кухни не будем. Такая информация уже просочилась из Интернета в сознание потребителя, особенно очаровательных домохозяек. Любой официальный сайт производителей бесконтактных смесителей пестрит восторженными отзывами о сенсорных смесителях.

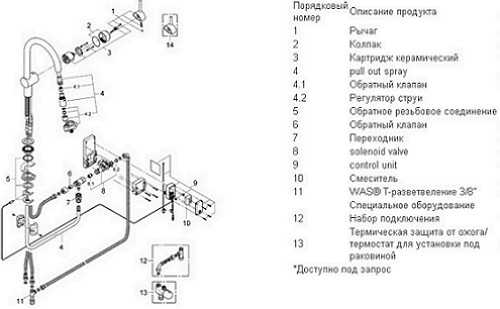

Напомним лишь, что основными частями смесителя являются:• блок управления• шланги соединительные для воды• фильтр для воды• рычаги или кнопки настройки температурного режима.Во внешний блок управления устанавливается литиевая батарейка 9В, которая рассчитана на определенный цикл включений – выключений. Такой цикл составляет 5 тысяч.

Виды и преимущества бесконтактных смесителей

Модели сенсорных смесителей классифицируют по области применения. Поэтому на кухне законное место занимает смеситель для мойки, а в ванной комнате смеситель для ванны или душа, оснащенный одновременно изливом и лейкой. Деление сантехнических приборов осуществляется по способу установки и типу подключению к трубопроводу холодной воды. Основными способами установки смесителя для кухни являются настенные и набортные. Наиболее востребованными на кухне считаются бесконтактные смесители, имеющие высокий U-образный излив, позволяющий комфортно мыть посуду.

Распространенные сенсорные смесители брендов grohe, frap  обладают настраиваемой (30 см.) зоной чувствительности. Радиус действия до 30 см. является наиболее благоприятным. Поэтому, сомнения, как сделать правильно установку бесконтактного смесителя, должны учитывать этот параметр. Выбор смесителя сенсорного и свои предпочтения лучше отдавать смесителям с ручной настройкой режимов.

Отличительным признаком можно назвать деление бесконтактных смесителей по типу датчика и электронного блока управления. В качестве датчика, фиксирующего появление «объекта» в зоне чувствительности выступают инфракрасные лучи и фотоэлементы. Смесители, оборудованные датчиками с использованием инфракрасных лучей, имеют особые преимущества. Для установки смесителей данного типа не требуется какой-либо калибровка расстояния зоны чувствительности.

Производители брендовой бесконтактной сантехники привлекают клиентов моделями, у которых функции регулировки температурного режима и напора выставляются автоматически. Такие сенсорные смесители, цену которых можно назвать демократичной, напоминают электронный термостат, позволяющий с феноменальной точностью задавать температуру воды. К тому же, забота производителей о клиентах позволяет установить смеситель для кухни своими руками. Как установить сенсорный смеситель своими руками?



Установка сенсорного смесителя на кухне

Установку бесконтактного смесителя на кухню можно осуществить самостоятельно. Процесс установки состоит из следующих этапов:• монтажа корпуса смесителя на борт раковины• соединения с водопроводом холодной воды.

Обязательным условием при монтаже является перекрытие воды на водопроводе холодной воды.

Монтаж смесителя на борт раковины

Корпус кухонного смесителя устанавливаем в существующее посадочное отверстие на раковине или мойке. Между посадочным отверстием и корпусом устанавливаем монтажную прокладку, которая входит в комплект поставки смесителя. Крепим смеситель сверху и снизу на крепежные элементы.

Устанавливаем электронный блок управления на дополнительные крепления, также входящие в комплект поставки смесителя. Блок управления смесителя сенсорного должен располагаться на расстоянии 50 см. от поверхности пола в кухне. Соединяем коробку и смеситель при помощи гибкого шланга.



Соединение с водопроводом

Соединяем ниппели корпуса смесителя к соответствующим трубкам магистрального водопровода. Для этого используем прокладки и крепежные элементы поставщика. Подготавливаем к работе клапан соленоидный. Для этого монтируем провод сенсора при помощи соединительной гайки.

Предварительно откручиваем крепежные болты, расположенные на верхней крышке. Устанавливаем сетевой питающий элемент или литиевую батарейку (тип АА). Затем устанавливаем верхнюю крышку на место и проверяем работоспособность смесителя. Откручиваем кран на магистрали водопровода холодной воды. Подносим руки к датчику движения и проверяем, течет ли вода.

Устанавливаем необходимый температурный режим нагрева воды и напор. При правильной установке сенсорный смеситель для кухни начинает работать.

svouimirukami.ru

Сенсорный смеситель для раковины

Сенсорный или бесконтактный смеситель комфортен в использовании, экономит расходы на водоснабжение. Его установка не сложнее обычного крана. Давайте разберемся в устройстве сенсорных смесителей, их преимуществах перед обычными кранами и рассмотрим особенности самостоятельного монтажа.





Сенсорный смеситель: особенности и возможности

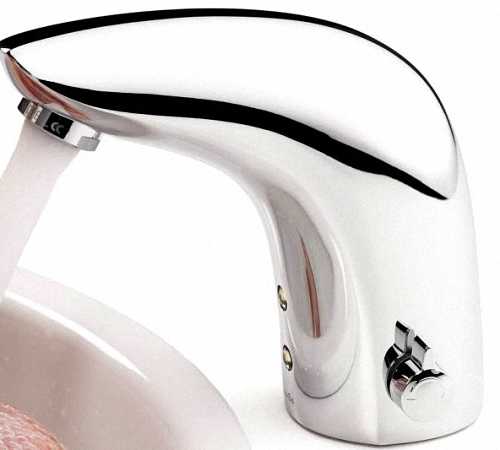

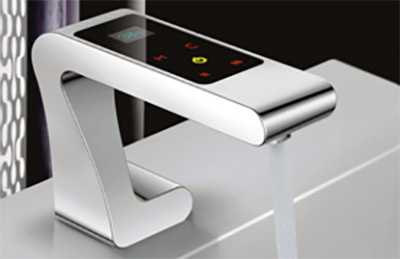

Сенсорный смеситель имеет не совсем привычный внешний вид для обывателя: перед нами «голый» кран без рычагов, вентиля или джойстика. Единственный орган управления располагается на корпусе в виде компактного регулятора температуры. Дорогие модели бесконтактных смесителей лишены внешнего регулятора — он заменен на сенсорный, который регулирует температуру от прикосновения к правой или левой стороне смесителя, а на некоторых кранах сенсорный регулятор размещен на изливе.

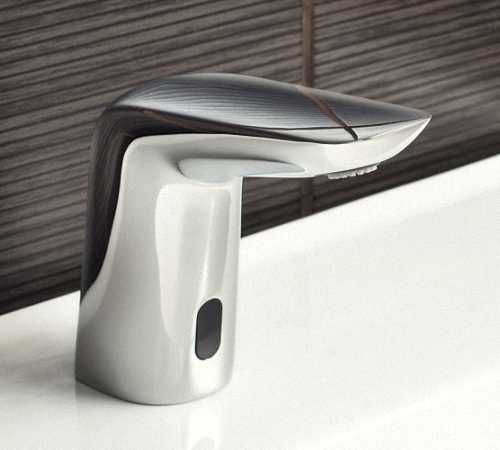

На корпусе крана находится датчик, который улавливает движение рук или посуды. В каждой модели доступна автоматическая или ручная регулировка дальности срабатывания датчика от 1 до 30 см. Вы сами определяете, на какое расстояние нужно приблизиться к смесителю, чтобы тот начал подавать воду. В большинстве моделей можно задать параметр задержки — время, через которое должна подаваться и выключаться вода. Ручная настройка данных параметров доступна в более дорогих моделях. Бесконтактный смеситель, как правило, устанавливается в раковинах на кухне и ванной, а также в больницах, кинотеатрах, супермаркетах, заведениях общественного питания.



Устройство прибора

Сенсорную систему питает литиевая батарейка. Ее заряда хватит на два года при ежемесячном включении воды 3–5 тысяч раз. Для одной семьи такого ресурса батареи более чем достаточно для бесперебойной двухлетней работы.

Комплектация смесителя включает:



При попадании движущегося объекта в поле чувствительности датчика фотоэлемент передает сигнал на блок управления, который открывает и перекрывает воду. Технически за открытие воды отвечает управляемый электронным блоком соленоидный клапан.



Преимущества и недостатки

Ключевая особенность бесконтактного смесителя обуславливает его неоспоримые преимущества:

  1. Гигиеничность. На руках находится множество микробов. Отсутствие контакта рук и смесителя препятствует распространению бактерий от человека к человеку.
  2. Долговечность. Отсутствие привычного вентиля или джойстика управления исключает преждевременный износ смесителя.
  3. Комфорт и удобство. Использование сенсорного крана не требует открытия воды. Достаточно поднести руки или посуду к раковине, чтобы вода потекла из излива.
  4. Экономичность. Данные приборы дают возможность уменьшить счета на оплату воды. Она перестает течь, как только руки убираются из-под крана.
  5. Безопасность. Можно не бояться об открытом кране и затоплении соседей. Без наличия движения перед датчиком вода в кране будет постоянно перекрыта. Бесконтактным краном могут пользоваться маленькие дети без боязни получить ожог или переохладиться: выставить температуру можно предварительно вручную или приобрести смеситель с термостатом, который будет подавать комфортный поток воды.
  6. Дизайн. Сенсорные смесители имеют внешний вид, который добавит современности интерьеру на любой кухне или в ванной.



Теперь поговорим о недостатках, так как сенсорная система в некоторых случаях может урезать практичность повседневного применения прибора.

Сенсорные смесители с автоматической настройкой температуры воды не совсем подходят для кухонной раковины. На кухне требуется регулярно менять температуру воды, так как перечень задач требует как холодного, так и горячего водоснабжения. Мясо и рыбу нужно мыть в холодной воде, овощи и фрукты — в меру теплой, а мыть посуду в более горячей. Поэтому на кухню нужно устанавливать сенсорный смеситель для раковины с ручной настройкой температур.

Если нужно периодически наполнить раковину или ванну, то тогда придется постоянно держать руку в зоне действия датчика.



Таким образом, не стоит устанавливать сенсорные смесители везде, где только можно. Для начала нужно определить перечень действий, которые будут осуществляться с водопроводным краном.



Рекомендации по выбору бесконтактных смесителей

Перед покупкой нужно обратить внимание на тип смесителя. Сегодня продается много моделей для однотрубных систем. Если у вас дома двухтрубная система, то такой кран получится установить только для горячей или холодной воды.

На цену бесконтактного смесителя влияет несколько особенностей:



Качественные решения на рынке предлагают многие компании, среди которых можно выделить Hansgrohe, Kopfgescheit, Grohe, Hansa. Разнообразие дизайна смесителей позволит подобрать модель для любого санузла или кухни. Следует обратить внимание на устройства с регулировкой температуры и интенсивности потока. Такие функции, как время подачи воды, время работы, настройка включения и отключения смесителя, пригодятся в повседневном использовании. Свой выбор следует остановить на бесконтактных кранах, изготовленных из качественных материалов: латунь или бронза, которые имеют эмалированное или хромированное покрытие.



Монтаж сенсорного смесителя

Установка сенсорного устройства несколько отличается от монтажа всем привычного водопроводного крана. Смеситель устанавливается в два основных этапа:

Перед началом работ необходимо перекрыть подачу воды. Корпус будет устанавливаться в специально отведенное на раковине отверстие. Если планируется замена смесителя, то для начала нужно демонтировать старый. Между корпусом нового крана и раковиной нужно установить монтажную прокладку. Устройство монтируется на прокладку и крепится при помощи гайки. Комплектация сенсорного смесителя включает элементы для крепежа контрольной коробки, которая должна находиться на высоте не менее 55 см от пола. Затем нужно соединить контрольный блок и смеситель с помощью гибкого шланга, который должен быть в комплекте. На месте соединения устанавливается полимерная прокладка.



Следующий этап предполагает соединение ниппелей с водопроводными трубками. В завершение нужно снять корпус с блока управления, открутив несколько болтов, и подключить сенсорный кабель к контрольному управлению с помощью гайки. Установив литиевые батарейки и закрутив крышку блока на место, можно проверять работоспособность смесителя.

После монтажа смеситель может срабатывать автоматически, если на его датчик попадает сильный отблеск света. В таком случае нужно устранить излишнее освещение. Если в процессе длительной эксплуатации смеситель перестает перекрывать воду, его необходимо разобрать для чистки мембраны от загрязнений и солевых отложений. опубликовано econet.ru



P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru

Устройство сенсорных (автоматических) смесителей

Автоматическими смесителями (кранами) часто называют смесители, к которым для подачи воды достаточно поднести руку (или подставить тело).

Возможные названия

Их также именуют сенсорными, но это не совсем точно. Сенсор — это датчик вообще, и вернее называть их оптоэлектронными (хотя и это не до конца верно).

Ещё одна вариация: инфракрасные смесители, т. к. в них установлен инфракрасный датчик (как, например, в телевизоре), куда поступает сигнал от излучателя (как из пульта). Подобная схема применяется не часто, обычно для писсуаров: устанавливают один излучатель и несколько кранов с датчиками.

Как это работает?

Чаще в автоматических кранах используется индукционный датчик.

Он создаёт индукционное поле, которое изменяется при попадании в него рук (или всего тела).

Датчик фиксирует изменение поля и передаёт сигнал на электронный блок управления, который задаёт алгоритм работы, например: открыть соленоидный клапан при изменении поля и закрыть при его нормализации.

Принцип работы

Ход воде открывается соленоидным клапаном. Рассмотрим его устройство:

Принципиальная схема большого клапана, варианты могут быть разные

Как видно из рисунка, на конце сердечника имеется мембрана, перекрывающая поток воды. Как только сердечник с мембраной поднимается, вода выходит наружу.

За счёт чего поднимается сердечник?

На катушку электромагнита подаётся электрическое напряжение, он срабатывает и втягивает металлический сердечник в соленоид. Если напряжение отключить, сердечник с мембраной опустятся обратно, и вода перекроется. Таким образом в случае поломки или при разрядке батареек клапан закрывается автоматически.

От чего питается?

Краны, как правило, питаются от обычных батареек или от сети через трансформатор (либо комбинируются оба варианта). Поскольку расход электричества невелик, то проще пользоваться батарейками — они безопаснее. Обычно даже в оживлённом общественном месте одной «закладки» хватает на несколько месяцев, если, конечно, не покупать совсем плохие батарейки.

Обратный клапан

Поскольку горячая и холодная вода смешиваются до соленоидного клапана, на входе ставится обратный клапан для предотвращения обратного перетока воды.

Неисправности

Чаще всего сенсорные краны забиваются грязью: частицы попадают на резиновую мембрану, и вода не перекрывается. В этом случае достаточно разобрать и очистить мембрану, а также установить/проверить фильтр грубой очистки (грязевик).

Если смеситель стал странно себя вести, стоит проверить не заляпан ли датчик.

При определённых условиях автоматические краны могут «глючить»: например, если раковина по форме похожа на линзу и при определённом расположении источников света, раковины и крана отражённый луч попадает прямо в датчик — тогда он сработает некорректно. Для исправления ситуации надо слегка изменить взаимное расположение крана, раковины и лампочек. В смесителях «Варион» в комплект входит хромированная латунная кольцевая прокладка толщиной около 5 мм — достаточно подставить её под кран при установке, и «глюк» пропадает.

Смесители с пьезоэлементом

Самая редкая категория автоматических смесителей. Вместо индукционного датчика там стоит пьезоэлемент. Выглядит как гладкая хромированная поверхность.

Нажимая на корпус, человек смещает находящиеся под ней кристаллики, от их трения друг о друга возникает слабый электрический сигнал, как при трении янтаря о шерсть. Дальше — всё, как в индукционном кране. Такие изделия применяются там, где нужна повышенная вандалоустойчивость: в тюрьмах, психиатрических больницах, в агрессивных средах.

ВОПРОСЫ И ОТВЕТЫ

Нужно ли ставить фильтр грубой очистки?

Лучше ставить, как и в случае с любым приличным смесителем.

В каких случаях сенсорный смеситель не подойдет?

В обычных домашних условиях сенсорные смесители не так практичны: приходится ждать доли секунды, пока вода включится, а иногда и вовсе требуется, чтобы вода не выключалась при убирании рук, что прямо противоречит принципу работы такого смесителя.

Какой расход у сенсорного смесителя?

1. Смеситель сенсорный для раковины 9340890 (моноблок) и 9346890 (с поворотным U-образным изливом):

Расход — 6л/мин при давлении 3 атм.

2. Краны сенсорные для писсуара:

2.1. Наружный:

Цикл подачи воды начинается через 2 сек после входа человека в зону срабатывания датчика, цикл подачи воды продолжается 4 сек, за это время подается приблизительно 0,5 литра. После выхода человека из зоны срабатывания датчика, через 1 сек начинается цикл подачи воды, который продолжается 7 сек, за это время подается приблизительно 0,8 литра. Раз в 24 часа происходит санитарный смыв воды.

2.2. Встроенный:

Цикл подачи воды начинается через 3 сек после входа человека в зону срабатывания датчика (50 см), подача  воды продолжается 3 сек, за это время подаётся приблизительно 0,5 литра. После выхода человека из зоны срабатывания датчика через 3 сек начинает цикл подачи воды, который продолжается 3 сек, за это время подается приблизительно 0,5 литра. Раз в 24 часа происходит санитарный смыв.

3. Кран сенсорный для унитаза:

Цикл подачи воды начинается через 5 сек после выхода человека из зоны срабатывания датчика, подача воды продолжается 15 сек, за это время подается приблизительно 2,25 литра. Раз в 24 часа происходит санитарный смыв.

Какие батарейки подойдут?

Подойдут обычные 4 элемента АА по 1,5 Вольт

Сенсорные смесители Варион в каталоге

varion.ru


Смотрите также
