Аэротенки смесители

Аэротенки промежуточного типа — это сооружения, совмещающие элементы аэротенков-вытеснителей и аэротенков-смесителей. К этому типу относятся: каскад аэротенков-смесителей и аэротенк с рассредоточенной подачей сточной воды при сосредоточенной подаче активного ила.[ ...]

Аэротенки-смесители (аэротенки полного смешения) представляют собой сооружения, в которых порции поступающей сточной жидкости почти мгновенно перемешиваются со всей массой смеси жидкости и активного ила, что позволяет равномерно распределять органические загрязнения и растворенный кислород, а также обеспечивать работу сооружения в условиях высоких нагрузок (см. рис.[ ...]

Аэротенки-смесители рекомендуется применять для стоков с высокой начальной ВПК, а также при резких колебаниях состава воды. Один из таких аэротенков, разработанный Гипрокоммунводоканалом, показан на рис. 5.17. Аэротенк двухкоридорный, один коридор выделен под регенератор. Собственно аэротенк и регенератор разделены легкой стенкой из волнистого шифера. Длина коридора 135 м, ширина 9 м, рабочая глубина 5 м. Сточная вода подается в коридор собственно аэротенка рас-средоточенно через отверстия в распределительном лотке, расположенные на расстоянии 40 м друг от. друга.[ ...]

Аэротенки-смесители применяют для сточных вод с высокой начальной БПК, а также при резких колебаниях концентрации загрязняющих веществ в сточной воде.[ ...]

Аэротенки-смесители применяются для очистки производственных сточных вод, концентрированных по органическим загрязнениям с резко изменяющимся составом сточных вод, а также для смеси бытовых и производственных вод.[ ...]

Аэротенки-смесители I ступени аэрации представляют собой прямоугольные резервуары, в которых происходит процесс физикохимической очистки производственных сточных вод. Благодаря введению в сточные воды реагентов в них происходит адсорбция и коагуляция нефти, нефтепродуктов и других загрязняющих веществ находящихся в сточной воде.[ ...]

Аэротенки-смесители II ступени аэрации представляют собой проточные прямоугольные резервуары и являются основными сооружениями биологической очистки смешанных сточных вод.[ ...]

Аэротенки - смесители могут быть сблокированы со втортп отстойниками и выполнены отдельно от них.[ ...]

В аэротенках-смесителях нагрузка на ил и скорость окисления загрязнений практически неизменны по длине сооружения. Они наиболее пригодны для очистки концентрированных (БПКп до 1000 мг/л) производственных сточных вод при значительных колебаниях их расхода и концентрации загрязнений. В аэротенках-вытеснителях нагрузка загрязнений на ил и скорость их окисления изменяются от наибольших значений в начале сооружения до наименьших в его конце. Такие сооружения применяются в том случае, если обеспечивается достаточно легкая адаптация активного ила. В аэротенках с рассредоточенной подачей воды по его длине единичные нагрузки на ил уменьшаются и становятся равномерными. Такие сооружения используются для очистки смесей промышленных и городских сточных вод.Работа аэротенка неразрывно связана с нормальной работой вторичного отстойника, из которого возвратный активный ил непрерывно перекачивается в аэротенк. Вместо вторичного отстойника для отделения ила от воды может быть использован флотатор.[ ...]

В аэротенках-смесителях расстояния между местами впуска и выпуска сточной воды не превышают ширины коридора либо радиуса сооружения (при круглой форме). В аэротенках этого типа поступающая вода быстро смешивается со всей иловой смесью, находящейся в сооружении, благодаря чему создаются оптимальные условия для метаболической активности микрофлоры во всем объеме сооружения. Вследствие этого уменьшается опасность нарушения процесса при залповых поступлениях токсичных промышленных сточных вод, поэтому аэротенки-смесители, несмотря на сложность системы распределения воды и ила, широко применяют там, где существует вероятность подавления биохимического процесса производственными стоками.[ ...]

В аэротенке-смесителе даже при достаточном содержании растворенного кислорода производительность была невысокой. Предел был положен характером ила, в котором преобладали нитчатые бактерии (ЗрйаегоШив г апэ). Иловый индекс поднимался до 350, ил плохо отстаивался. Прирост ила численно равнялся 19,2% ОТ ее БПКполн в мг/л.[ ...]

В аэротенках-смесителях II ступени аэрации происходит регенерация активного ила, интенсифицирующая с помощью кислорода воздуха этот биологический процесс.[ ...]

В аэротенке-вытеснителе вода и ил подаются в начало сооружения, а смесь отводится в конце его. В этом аэротенке нагрузка на ил неравномерная по длине: вначале максимальная, а в конце — минимальная. В аэротенках-смесителях сточная вода и ил подводятся и отводятся равномерно вдоль длинной стороны сооружения. В аэротенке с рассредоточенной подачей воды и ила нагрузка достигает максимума к концу сооружения, но степень очистки воды может быть очень высокой, так как по мере продвижения смеси по аэро-тенку ранее поданные загрязнения успевают срабатываться, и уровень питания ила соответствует его состоянию. Аэротенк с неравномерно распределенной подачей жидкости имеет основные преимущества и смесителя, и вытеснителя. В аэротенке ячеистого типа смесь из первого отсека переливается во второй (снизу), из второго — в третий (сверху) и т. д. В каждом отсеке достигается практически полное смешение. Аэротенки с регенераторами получили широкое распространение, поскольку в этом типе аэротенков более длительный контакт ила с загрязнениями, в результате чего достигается более глубокая очистка.[ ...]

Из смесителя сточные воды поступают в аэротенки-смесители, где проходят биохимическую очистку. Стоки поступают в аэротенки-смесители рассредоточенно по длине первой половины. Время пребывания сточкой воды в аэротенке составляет 10—14 часов.[ ...]

Для аэротенков-вытеснителей и аэротенков-смесителей дозу ила в аэротенке рекомендуется принимать равной 1,5 г/л, в регенераторе — 4 г/л.[ ...]

Схема аэротенка-смесителя с рассредоточенной подачей сточ-юй воды и возвратного активного ила и рассредоточенным отбо-)ом иловой смеси представлена на рис. 9.10. Интенсивная по-шречная циркуляция смеси под действием аэрации обеспечивает юздание условий в аэротенке, близких к условиям полного сме-нения.[ ...]

Объем аэротенка-смесителя для очистки смеси при расходе [ ...]

В аэро тенке-смесителе микроорганизмы постоянно находятся в стадш «молодости», обычно в фазе экспоненциального роста.[ ...]

Каскад аэротенков-смесителей (2—3 аэротенка и более) обеспечивает не только высокую интенсивность процесса, но и позволяет получить большую глубину очистки. Однако применение каскада усложняет схему и увеличивает объем сооружений.[ ...]

Модель аэротенка имела следующие размеры: высота 232 см, площадь сечения 48,5 см2, объем жидкости 8 л, воздух распределялся при помощи капроновой ткани, имеющей размер пор от 0,006 до 0,0015 мм2. Вторичный отстойник имел высоту 131 см, объем 2,7 л. Ил из вторичного отстойника непрерывно перекачивался в аэротенк. Концентрация активного ила поддерживалась в пределах 2,5—4 г/л по беззольному веществу. Зольность ила обусловливалась зольностью бактериальных клеток (7—10%). Избыточный активный ил удалялся и подвергался высушиванию при температуре 60° С [2]. Схема аэротенка-смесителя и отстойника представлена на рис. 1. Расход воздуха замерялся при высоте столба жидкости 1,65 м.[ ...]

Расчет аэротенка-смесителя производится по формулам, приведенным в соответствующей литературе [7].[ ...]

Расчет аэротенков-смесителей. Аэротенки-омесители обычно устраивают для очистки высококонцентрированной смеси бытовых и производственных вод. Для производственных сточных вод БПКго очищаемой воды не должна быть выше 1000 мгЬг. При большей величине БПК20 надо предусматривать предварительное разбавление очищаемой воды.[ ...]

Расчет аэротенка-отстойника обладает некоторой специфичностью, вызванной тем, что он по существу работает по принципу аэротенка-смесителя, т. е. с усредненными скоростями окисления.[ ...]

Аэротенки-смесители с пневматической системой аэрации

В основу аэротенков положена деятельность микроорганизмов, обитающих в природных водоемах, т.е. активного ила (АП). Аэротенки подразделяются на аэротенки с регенерацией и без регенерации активного ила, аэротенки-смесители, аэротенки-вытеснители и аэротенки-отстойники. В зависимости от аэрационных устройств имеются аэротенки с механической, пневматической и пневмомеханической аэрацией.[ ...]

В модели аэротенка-смесителя расход воздуха составлял около 35 м3 на 1 м3 очищаемой поды, продолжительность аэрации — 2 ч, нагрузка — 12 объемов очищаемой воды на 1 объем сооружений в сутки.[ ...]

Различают аэротенки-смесители, аэротенки-вытеснители и аэротенки промежуточного типа. В зависимости от местных условий аэротенки проектируют либо на полную, либо на частичную биологическую очистку. По технологической схеме различают аэротенки одноступенчатые, двухступенчатые и аэротенки с регенераторами.[ ...]

Вода и ил в аэротенках-смесителях подводятся и отводятся равномерно вдоль длинных сторон сооружения. Принимается, что поступающая смесь очень быстро (в расчетах мгновенно) смешивается с содержимым всего сооружения. В аэротенках промежуточного типа можно рассредоточ енно подать либо воду, либо ил с отводом смеси сосредоточенно в конце аэротенка. На практике применяется первый тип--с рассредоточенной подачей воды.[ ...]

Конструкции аэротенков-смесителей.[ ...]

У.6. Блок аэротенка-смесителя и вторичного отстойника на общую производительность 10 тыс. м3! сутки
Схема аэротенка-смесителя

Преимущества аэротенка-смесителя следующие.[ ...]

Анализ работы аэротенка-смесителя по санитарно-химическим показателям приведен в табл. 25.[ ...]

По сравнению с аэротенками-вытеснителями в аэротеь смесителях высокая остаточная концентрация примесей в очище воде. Поэтому их целесообразно применять для очистки концентр ванных сточных вод на первой ступени, а аэротенки-вытеснители второй ступени.[ ...]

К достоинствам аэротенков-смесителей относятся высокая скорость окисления загрязнений и способность очищать концентрированные сточные воды, к недостаткам — «проскок» загрязнений с очищенной водой.[ ...]

Принцип работы аэротенка-смесителя (быстрое выравнивание концентрации загрязнений в аэротеике и тем самым нагрузки на активный ил) широко используется в отечественной и зарубежной практике очистки производственных сточных вод. Технологических схем и конструктивных разновидностей аэротенков-смесителей довольно много. Одна из зарубежных схем таких сооружений (Франция) приведена на рис. ] .43.[ ...]

Разновидностью аэротенков-смесителей можно считать циркуляционные окислительные каналы (ЦОК), работающие в режиме низких нагрузок на ил (режим продолжительной аэрации). Система аэрации в каналах — механическая, с аэраторами типа щеток Кессенера. Формы ЦОК в плане могут быть очень разнообразны в зависимости от местных условий (рис. 5.21).[ ...]

Практически все аэротенки небольшого размера с механическими аэраторами относятся к типу аэротенков-смесителей. Наибольшее распространение получили аэротенки-смесители, совмещенные со вторичными отстойниками. Конструкций таких аэротенков предложено много, некоторые из них показаны на рис. 5.18.[ ...]

Практически все аэротенки небольшого размера с механическими аэраторами относятся к типу аэротенков-смесителей.[ ...]

Исследована биологическая очистка сточных вод на лабораторных моделях аэротенков-смесителей. Приведена сравнительная характеристика технологических показателей эксплуатации биоокислителей по нескольким вариантам очистки. Для всех исследованных вариантов найдены значения илового индекса, периода аэрации, окислительной мощности аэротенка смесителя и ряд других технологических показателей. ВПК олн очищенных сточных вод не превышает предельно-допустимых санитарных норм и находится в пределах 15—20 мг/л.[ ...]

Он представляет собой после -довательно работающие секции аэротенка—смесителя и обычного коридорного аэротэнка (рис. 5,а).[ ...]

При экспериментальном обосновании предельно допустимой концентрации (ПДК) метилэтилкетона (МЭК) в сточных водах, направляемых на биологические очистные сооружения, оценивались показатели работы аэротенка смесителя и биофильтра при очистке в них городского фекально-хозяйственного стока с прибавлением различных количеств МЭК. Одновременно в контрольном опыте проходил очистку фекально-хозяйственный сток, не содержавший МЭК.[ ...]

Биохимическая очистка [5.21, 5.24, 5.33, 5.55, 5.64, 5.72]. Метод основан на способности микробов использовать в процессе своей жизнедеятельности различные растворимые органические и неокис-ленные неорганические соединения (например, Сг6+, аммиак, нитриты, сероводород). Поэтому применение биохимического метода дает возможность удалять из сточных вод разнообразные токсичные органические и неорганические соединения. Если скорость биохимического процесса определяется условиями подвода кислорода и поверхностью микробных тел (диффузионные факторы), те применяют аэротенки — смесители с пневматической или механической аэрацией. При пневматической аэрации часть органических соединений может десорбироваться в атмосферу. Если скорость биохимического процесса зависит только от кинетических факторов и практически не зависит от наличия кислорода и числа микробных тел, то применяют биофильтры, окислительные пруды и водоемы.[ ...]

До настоящего времени отсутствует единая методика определения ПДК загрязняющих веществ в сточных водах, поступающих на биохимическую очистку. Поэтому в литературе можно встретить различные значения ПДК для одного и того же вещества в сточных водах, поступающих на биохимическую очистку. Это зависит от типа биоокислителя, схемы очистки, продолжительности аэрации и состава сточных вод. Так, ПДК вещества при двухступенчатой схеме очистки обычно выше, чем при одноступенчатой. ПДК для чистого раствора вещества обычно выше, чем при поступлении вещества со сточными водами. Например, ПДК фенола (в чистом растворе) при очистке в аэротенке — смесителе составляет 1000 мг/л, при биохимической-очистке городских сточных вод 15 мг/л и нефтесодержащих 50 мг/л.[ ...]

ru-ecology.info

56 Аэротенки-вытеснители

Аэротенки-вытеснители, в отличие от аэротенков других типов (аэротенков - смесителей и аэротенков промежуточного типа), представляют собой сооружения, в которых очищаемая сточная вода постепенно перемещается от места впуска к месту ее выпуска. При этом практически не происходит активного перемешивания поступающей сточной воды с ранее поступившей. Процессы, протекающие в этих сооружениях, характеризуются переменной скоростью реакции, поскольку концентрация органических загрязнений уменьшается по ходу движения воды. Аэротенки-вытеснители весьма чувствительны к изменению концентрации органических веществ в поступающей воде, особенно к залповым поступлениям со сточными водами токсических веществ, поэтому такие сооружения рекомендуется применять для очистки городских и близких по составу к бытовым промышленных сточных вод. При отсутствии резких колебаний расхода сточных вод и содержания токсических. веществ вместо аэротенков-смесителей предпочтительнее применять аэротенки-вытеснители, которые отличаются меньшим объемом и простотой конструкции

Аэротенки-вытеснители - длинные  коридорные  сооружения,  в которых вода и активный ил подаются в начало сооружения, а иловая смесь отводится в конце его. При этом практически не происходит перемешивание поступающей воды с ранее поступившей. Такие аэротенки состоят из нескольких коридоров и могут быть со встроенным регенератором  и  без  него.  Длина  таких  аэротенков  достигает 50-150 м  и объем от 1,5 до 30 тыс.м3. В большой степени режиму вытеснения соответствуют конструкции аэротенков ячеистого типа. Они представляют  собой  прямоугольные  в  плане  сооружения,  разделенные  на  ряд отсеков поперечными перегородками. Смесь из первого отсека поступает во второй (снизу), из второго в третий переливается через перегородку (сверху) и т.д. В каждой ячейке устанавливается режим полного смешения, а сумма ряда последовательно расположенных смесителей составляет практически идеальный вытеснитель. При этом предотвращается возвратное движение воды, отсутствует продольное перемешивание

В  аэротенках-вытеснителях  нагрузка загрязнений на ил и скорость их окисления изменяются от наибольших значений в начале сооружения до наименьших в его конце

57 Аэротенка-смесителя

Технологическими особенностями аэротенка-смесителя являются рассредоточенная подача очищаемой воды и активного ила и рассредоточенный отвод иловой смеси по всей длине сооружения, что обеспечивает моментальное перемешивание сточных вод и активного ила, поддерживает постоянными состав иловой смеси и скорость процесса окисления во всем объеме аэротенка (рис. 27.1).

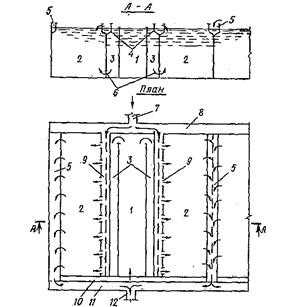

Рис. 27.1. Схема аэротенка-смесигеля (очистные сооружения г. Калинина) 1 — регенератор; 2 — аэротенки; 3 — распределительные каналы активного ила; 4 — распределительные каналы отстоенной воды; 5 — сборные лотки очищенной воды

Аэротенки-смесители можно использовать для очистки высококонцентрированных сточных вод (БПКполн до 1000 мг/л при рН~6—9), в них меньше сказывается влияние токсических веществ и резких колебаний расходов. В связи с этим аэротенки-смесители рекомендуется применять для очистки городских сточных вод с примесью значительного количества промышленных сточных вод, содержащих токсические органические вещества в допускаемых пределах.

Для очистки высококонцентрированных сточных вод аэротенки-смесители целесообразно применять в качестве первой ступени, а аэротенки-вытеснители — на второй ступени.

Расчет аэротенков-смесителей производится по средней скорости окисления органических загрязнений

58 аэротенкам-отстойникам

К аэротенкам-отстойникам относятся сооружения, совмещающие аэротенки и вторичные отстойники, в которых происходит образование взвешенного слоя ила, благодаря чему достигаются более высокий эффект осветления иловой смеси и возможность повышения в аэротенках рабочей концентрации активного ила. Аэротенки-отстойники рекомендуется применять на станциях биологической очистки сточных вод производительностью до 50 тыс. м3/сут. Благодаря внутренней циркуляции активного ила между зонами аэрации и отстаивания не требуется внешней системы возврата ила (иловые насосные станции, илопроводы, каналы и т.д.), что обеспечивает компактность сооружения.

Разновидность аэротенка-отстойника — аэроакселатор, предложенный НИКТИ ГХ, представляет собой круглое в плане сооружение (рис. 27.4). Осветленные сточные воды поступают в нижнюю часть зоны аэрации, куда пневматическим или пневмомеханическим способом, подается воздух, что обеспечивает процесс биохимического окисления, а также создает циркуляционное движение жидкости в этой зоне и подсос иловой смеси из циркуляционной зоны отстойника. Из зоны аэрации иловая смесь через затопленные регулируемые переливные окна поступает в воздухоотделитель и далее в циркуляционную зону отстойника. Значительная часть иловой смеси через щель возвращается в зону аэрации, а отводимые очищенные сточные воды через слой взвешенного осадка поступают в отстойную зону, откуда через круговой сборный лоток удаляются из сооружения.

Для создания постоянной циркуляции в нижней зоне в щели между струенаправляющим козырьком и разделяющей зоны перегородкой укладывается воздуховод, рассчитываемый на подачу 5—8 м3/ч воздуха на 1 м длины трубопровода. Поддержание слоя активного ила во взвешенном состоянии обеспечивается соответствующей степенью рециркуляции иловой смеси путем регулирования площади переливных окон. Они рассчитываются из условия 5-кратной циркуляции расхода иловой смеси со скоростью движения 0,1—0,2 м/с. Выпуск избыточного активного ила — периодический.

Расчет аэротенков-отстойников рекомендуется выполнять по разработанной НИИ КВОВ методике, предусматривающей оптимальную концентрацию активного ила при которой суммарный объем зон аэрации и отстаивания будет минимальным.

Рис. 27.3. Аэротенк-отстойник с принудительной циркуляцией активного ила 1 — подача сточной воды; 2 — зона аэрации; 3 — фильтросные каналы для подачи воздуха; 4 — разделительная перегородка со струенаправляющим козырьком; 5 — зона отстаивания; 6 — иловый бункер; 7 — эрлифт; 8 — отводящий лоток

59 БИОЛОГИЧЕСКАЯ ОЧИСТКА ВЫСОКОКОНЦЕНТРИРОВАННЫХ СТОЧНЫХ ВОД  1 Способ предназначен для биологической очистки высококонцентрированных сточных вод (СВ), содержащих аммонийный азот. СВ обрабатывают в аэротенке бактериальным илом на основе нитрифицирующих и денитрифицирующих бактерий при рН среды не менее 7,0 с возвратом бактериального ила обратно в цикл. СВ пропускают через аэротенк со скоростью, обеспечивающей удельную нагрузку по аммонийному азоту 0,03-0,4 кг на 1 м3 полезного объема аэротенка в сутки при непрерывном аэрировании воды во всем объеме аэротенка. Это позволяет повысить глубину очистки сточных вод от соединений азота, упростить технологическую схему за счет проведения очистки в однокамерном аэротенке и снизить энергозатраты.  2 способ биологической очистки высококонцентрированных сточных вод от фенолов, роданидов и аммонийного азота путем обработки сточных вод в однокамерном или многокамерном аэротенке сжатым воздухом и смешанным бактериальным илом, содержащим группы нитрифицирующих, фенол- и роданразрушающих бактерий.Способ включает рециркуляцию иловой смеси с коэффициентом рециркуляции 1,4-2,5 3 Способ биологической очистки сточных вод от соединений азота путем аэрации с активным илом при rh3 (степень аэробности), равной 18-25, и возрасте активного ила 12-47 суток При предложенных параметрах процесса очистки стало возможным в аэробных условиях осуществлять одновременное протекание нитрификации - окисления аммонийного азота до нитритов и/или нитратов и денитрификации аммонийного азота - 49,3-89,7%, остаточное содержание которого в сточной воде составляет не менее - восстановления нитритов и/или нитратов до газообразного азота и тем самым исключить выделение денитрификации в специальную стадию. 4 способ биологической очистки высококонцентрированных сточных вод от соединений азота, фенолов и роданидов обработкой бактериальным илом, содержащим группы нитрифицирующих, денитрифицирующих, фенол- и роданразрушающих бактерий в аэротенке, состоящем из чередующихся аэробных и анаэробных камер, при pH среды не менее 7,0 с рециркуляцией иловой смеси. Согласно этому способу одна часть очищаемой сточной воды поступает в анаэробные камеры, а другая - в аэробные камеры. Иловая смесь, то есть смесь воды и бактериального ила, подвергается принудительной рециркуляции между камерами. В аэробных камерах, где сточная вода непрерывно аэрируется воздухом, происходит разрушение фенолов, цианидов, роданидов, а также аммонийного азота, который окисляется при этом с образованием нитритов и/или нитратов. В свою очередь в анаэробных камерах (бескислородных), куда поступает вода из аэробных камер, происходит денитрификация образовавшихся в аэробных камерах нитритов и/или нитратов с использованием в качестве источника углерода для бактерий-денитрификаторов фенолов и роданидов исходной сточной воды, подаваемой в эти анаэробные камеры

studfiles.net

Расчет аэротенков–смесителей

Аэротенки–смесители представляют собой, как правило, полнообъемные сооружения, в которых порции поступающей сточной воды быстро перемешиваются со всей массой смеси жидкости с активным илом. Быстрое перемешивание позволяет равномерно распределить органические примеси и растворенный кислород, что, в свою очередь, обеспечивает работу сооружения при высоких нагрузках. Технологической и конструктивной особенностью данных аэротенков является наличие рассредоточенных впусков сточной воды и активного ила и рассредоточенного выпуска иловой смеси, расположенных вдоль противоположных продольных стен сооружения (секции) (рис. 3).

Продолжительность периода аэрации, ч,

(32)

где Р – удельная скорость окисления мг/(г . ч), определяемая по формуле:

(33)

Объемы аэротенка и его секций определяется соответственно, по формулам (11) и (12) с учетом выражений (2) – (10).

Ширина секции аэротенка, м,

(34)

здесь: Кb = 1…2;

h2– рабочая глубина аэротенка,h2 = 3…6 м.

Ширина аэротенка В и рассчитывается по формуле (18) с учетом формул (16) и (17), рабочая длина (длина секции) – по формуле (15), а полная глубина - по (19).

Для определения диаметра трубопровода подачи сточных вод к сооружениям можно использовать уравнения (21) и (21) соответственно.

Ширина канала, подводящего очищаемый сток к аэротенку, м,

(35)

где: Кк = 1,1…1,25;

Dсв.а.– диаметр трубопровода подачи вод к аэротенку, м.

Глубина всех подводящих каналов, как правило, принимается одинаковой и равной:

(36)

здесь vк– скорость движения вода в каналах,vк = 0,8…1,0 м/с.

Ширина распределительных водопадающих каналов, м,

(37)

Расход рециркулирующего возвратного активного ила для одного аэротенка и диаметр трубопровода подачи этого ила к аэротенку следует определять, соответственно, по формулам (22) и (23). Кроме того, диаметр трубопровода, подводящего указанный ил к секциям сооружения, м,

(38)

Тогда, ширина распределительного лотка возвратного ила, м,

(39)

а его глубина, м,

(40)

где vил.л.– скорость движения активного ила в лотке,vил.л.=0,8…1,0 м/с.

Диаметр трубопровода отводящего иловую смесь от аэротенка к отстойникам, м,

(41)

здесь vотв– скорость движения иловой смеси в трубопроводе: при напорном движении –vотв = 3 м/с при безнапорном –vотв = 0,8…1,0 м/с.

Ширина канала, отводящего иловую смесь, м,

(42)

Глубина этого канала, м,

(43)

где vотв.к.– скорость движения иловой смеси в канале,vотв.к.= 0,8…1,0 м/с.

Ширина и глубина водосборного лотка, м,

(44)

    1. Расчет аэротенков с регенераторами активного ила

Основу работы сооружений этого типа составляет разделение процесса очистки сточных вод на две стадии:

В соответствии с этим продолжительность периода аэрации, ч, в аэротенке, не зависимо от его типа, рассчитывается по формуле:

(45)

Далее расчет аэротенка с учетом его типа производится по одной из методик, представленных выше.

Продолжительность регенерации активного ила, ч,

(46)

где t0– продолжительность окисления органических веществ, ч,

(47)

при этом: ri– коэффициент рециркуляции активного ила, определяемый аналогично аэротенкам без регенераторов, доли единицы;

ar– доза активного ила в регенераторе, г/л;

р – удельная скорость окисления органических веществ, рассчитываемая для аэротенков–смесителей и аэротенков–вытеснителей по формуле (33) при дозе активного ила, равной аr.

Доза активного ила в регенераторе, г/л;

(48)

Рабочий объем регенератора, м3,

(49)

В конструктивном отношении и по режиму работы регенератор активного ила аналогичен аэротенку–вытеснителю. Поэтому далее расчет этого сооружения производится в соответствии с методикой расчета упомянутого аэротенка.

studfiles.net

смеситель - Большая Энциклопедия Нефти и Газа, статья, страница 3

Аэротенк-смеситель

Cтраница 3

Осветленная вода с содержанием взвешенных веществ 100 - 120 мг / л из сборных лотков первичного отстойника по специальному лотку непрерывно поступает в аэротенк-смеситель первой ступени. По пути движения сточной воды в лоток непрерывно подается раствор биогенных веществ, который готовят и хранят на станции биогенных веществ.  [31]

Равномерная подача воздуха, а следовательно, и кислорода, обеспечивает успешное размножение микроорганизмов и, соответственно, улучшает очистку сточных вод. В настоящее время в СССР и за рубежом аэротенк-смеситель признан одним из наиболее совершенных сооружений этого типа.  [32]

В тех случаях когда производственные сточные воды содержат большое количество минеральных неокисленных соединений ( например, сероводорода) и одновременно органические соединения, следует применять двухступенчатую очистку: для первой ступени - аэротенк-смеситель, а для второй ступени - любой тип биоокислителя ( аэротенк, аэрофильтр, биофильтр) Выбор типа биоокислителя зависит от концентрации органических соединений, а также от количества очищаемой воды. На каждой ступени будет развиваться специфическая микрофлора В большинстве случаев после первой ступени очистки ил еле дует направлять в регенератор для ликвидации загрязнений адсорбированных илом и не полностью окисленных им.  [33]

Я - отстойник II ступени; 9 - регенератор I ступени; 10 - регенератор II ступени; / / - аэротенк обычной аэрации; 12 - аэротенк активированной аэрации; 13 - аэротенк-смеситель; 14 - аэротенк-отстойник; 15 - иловая смесь; / 6 -очищенная сточная жидкость; 17 - возвратный активный ил. IS - избыточный активный ил; 19 - возвратный активный ил I ступени; 20 - возвратный активный ил II ступени; 21 - избыточный - активный ил I ступени; 22 - избыточный активный ил II ступени; 23 - аварийный сброс; 24 - сток полной очистки; 25 - сток неполной очистки; 26 - общий сток.  [35]

Для исключения отрицательного влияния залповых поступлений концентрированных сточных вод первая секция аэротенка должна иметь больший объем. Конструктивно такая секция оформляется как аэротенк-смеситель, что достигается рассредоточенным впуском в нее сточных вод. Расстояние между выпусками следует принимать не менее ширины коридора. Размер выпускных отверстий в распределительных лотках должен быть рассчитан на пропуск 50 % расхода стоков, поступающих в секцию.  [36]

Аэротенки следует применять при требуемой высокой степени очистки сточных вод. Обычный аэротенк может применяться только для сточных вод, предварительно очищенных в биофильтрах или аэротенках I ступени. В остальных случаях должен применяться обязательно аэротенк-смеситель.  [37]

Бытовые стоки нефтеперерабатывающего завода А и жилого поселка после механической очистки и хлорирования поступают на площадку биологической очистки. Из смесителя все стоки поступают в аэротенк-смеситель, а затем во вторичные отстойники.  [38]

Аэротенки следует применять при требуемой высокой степени очистки сточных вод. Обычный аэротенк может применяться только для сточных вод, предварительно очищенных в биофильтрах или аэротенках I ступени. В остальных случаях должен применяться обязательно аэротенк-смеситель.  [39]

Двухступенчатая схема должна применяться во всех случаях, когда требуется высокий эффект очистки. При этом наиболее целесообразным являются схемы, в которых на I ступени размещается аэротенк-смеситель, а на II ступени - обычный аэротенк.  [41]

Аэротенк-отстойник представляет собой конструкцию аэра-ционного сооружения, совмещающего аэротенк и вторичный отстойник. Конструкция этого сооружения, разработанная Академией коммунального хозяйства по способу подачи осветленной сточной жидкости и по направлению потока иловой смеси, напоминает аэротенк-смеситель. Но в ней есть принципиальное отличие от всех ранее упомянутых модификаций аэротенков. Это отличие заключается в том, что очищенная сточная жидкость здесь отделяется от активного ила не путем отстаивания, а фильтрацией через взвешенный слой активного ила, что значительно ускоряет процесс отделения активного ила от сточной воды.  [42]

Закономерно возникает вопрос: перевешивает ли динамическое преимущество аэротенка-смесителя статические преимущества аэротенка-вытеснителя. Конкретно этот вопрос можно поставить так: при каком объеме аэротенка-вытеснителя он на 95 % обеспечит те же 27 мг / л остаточной загрязненности сточных вод, что и аэротенк-смеситель. В данном примере для этого достаточно увеличить объем аэротенка-вытеснителя на 30 %, при котором он все равно остается сооружением минимального объема, но практически важно, что глубина этого оптимума уже не та, что при статическом рассмотрении.  [43]

В табл. 1.10 приведены сравнительные значения необходимого расчетного времени аэрации при полной биологической очистке маточного раствора производства ПСВ ( ВПК 1800, ХПК 2800 мг О2 / л) до ВПК 12 мг О2 / л по различным схемам. Видно, что применение многоступенчатой схемы IV может в 5 - 6 раз сократить время аэрации воды по сравнению с использованием одного аэро-тенка-смесителя ( I) или в 2 5 - 3 раза по сравнению с использованием двух последовательно расположенных аэротенков-смеси-телей ( II) и приблизиться к результатам для схемы III, содержащей аэротенк-смеситель и аэротенк идеального вытеснения.  [45]

Страницы:      1    2    3    4

www.ngpedia.ru

22 В. Аэротенк-смеситель



—    сооружение для биологич. очистки сточных вод, и к-ром исходная сточная вода и циркулирующий активный ил равномерно распределяются по всему объему, что обеспечивает их мгновенное смешивание и снижение концентрации загрязнений в иловой смеси. Это позволяет обрабатывать концентриров. и токсичные сточные воды, а также сглаживать отрицат. влияние колебаний их состава и расхода. Аэротенки-смесители применяют преимущественно при очистке производств. сточных вод. А.-с. впервые построены в Англии в 1921. В нашей стране эти сооружения нашли широкое применение при очистке сточных вод осн. Отраслей пром-сти.

Несмотря па мгновенное смешивание сточной воды и активного ила скорость биохим. процессов в А.-с. лимитируется концентрацией загрязнений, являющихся источником питания для микроорганизмов активного ила. Концентрация загрязнений во всем объеме А.-с. равна их концентрации в очищенной воде на выходе из аэротенка. Это обстоятельство не дает возможности интенсифицировать работу соружешЛ при необходимости глубокой очистки сточных вод, когда концентрация загрязнений должна быть минимальной. В силу техпологич. особенностей аэротенков-смесителей рациональны в многоступенчатых схемах очистки, где они применяются на первой ступени для изъятия основной массы загрязнений и усреднения состава сточных вод, что облетает работу последующих сооружений. При очисткепроизводств. сточных вод А.-с, как правило, работают с регенераторами активного ила.





24 в. Окситенки– закрытые аппараты, где вместо воздуха используется O2 .

эффективность использования кислорода с 8-9% до 90-95%;

окислительная мощность возрастает в 5-6 раз;

требуется меньшая скорость перемещения для обеспечения такой же [c] O2 в воде;

улучшается бактериальный состав активного или;

т.к. процесс закрытый, то нет запаха;

Недостаток: дополнительные затраты на производство O2 .

Так как бытовые сточные воды содержат биогенные элементы (N и P), то их смешивают с промышленными сточными водами и очищают совместно.

31 В. Адсорбционна яочистка псв

Известно, что адсорбционные методы преимущественно применяют для глубокой очистки и доочистки сточных вод от растворенных органических веществ после биохимической очистки, а также в локальных установках если концентрация этих веществ в воде невелика и они биологически не разлагаются или являются сильнотоксичными. Верхний предел применения сорбционных методов 1000 мг/л, нижний предел применения 5 мг/л. Применение локальных установок считается целесообразным, если вещество хорошо адсорбируется при небольшом удельном расходе адсорбента, а концентрация загрязнителя приближается к верхнему пределу. Системы сорбционной доочистки работают при сравнительно низких концентрациях загрязнителя (до 100 мг/л), высокую допустимую линейную скорость стока и высокие коэффициенты распределения сорбата в сорбенте и растворе. Адсорбцию уже используют для обезвреживания сточных вод от фенолов, гербицидов, пестицидов, ароматических нитросоединений, ПАВ, красителей и др. на сооружениях физико-химической очистки и на ступенях доочистки сточных вод коммунальных очистных сооружений. Достоинством метода является высокая эффективность, возможность очистки сточных вод содержащих несколько веществ, а также рекуперации этих веществ. Ассортимент сорбентов за последнее время значительно обогатился. Имеются на рынке самые разнообразные сорбенты. Адсорбционная очистка вод может быть регенеративной, извлечением вещества из адсорбента и его утилизацией. Она может быть деструктивной, при которой извлеченные из сточных вод вещества уничтожаются вместе с адсорбентом. Эффективность адсорбционной доочистки сточных вод достигает 80-95% и зависит от химической природы адсорбента, величины адсорбционной поверхности и ее доступности, от химического строения вещества и химической формы его нахождения в среде. В качестве сорбентов используют активные угли, синтетические сорбенты и некоторые отходы производства (золу, шлаки, опоки, опилки и др.). Минеральные сорбенты - глины, силикагели, алюмогели и гидроксиды металлов для адсорбции различных веществ из сточных вод используют сравнительно редко, так как энергия взаимодействия их с молекулами воды велика и иногда превышает энергию адсорбции.

studfiles.net

смеситель - Большая Энциклопедия Нефти и Газа, статья, страница 2

Аэротенки-смеситель

Cтраница 2

Различают аэротенки-смесители, аэротенки-вытеснители и аэротенки промежуточного типа. В зависимости от местных условий аэротенки проектируют либо на полную, либо на частичную биологическую очистку. По технологической схеме различают аэротенки одноступенчатые, двухступенчатые и аэротенки с регенераторами.  [16]

Различают аэротенки-смесители, аэротенки-вытеснители и аэротенки промежуточного типа. В зависимости от местных условий аэротенки проектируют либо на полную, либо на частичную биологическую очистку.  [18]

Аэротенки, аэротенки-смесители, аэротенкн-вытеснители, предназначенные для биохимического аэробного окисления растворенных и коллоидных органических веществ сточных вод, представляют собой резервуары, в которых медленно протекает смесь активного ила с очищаемой сточной водой. Для очистки сточных вод спиртовых заводов, перерабатывающих крахмалсодержа-щее сырье, могут применяться аэротенки без специальной камеры регенерации активного ила и со специальной камерой регенерации: одно -, двух - и многоступенчатые; аэротенки с отдельным вторичным отстойником и в блоке с ним; с пневматической, механической и комбинированной пневмомеханической аэрацией.  [19]

Аэротенки, аэротенки-смесители, аэротенкн-вытеснители, предназначенные для биохимического аэробного окисления растворенных и коллоидных органических веществ сточных вод, представляют собой резервуары, в которых медленно протекает смесь активного ила с очищаемой сточной водой. Для очистки сточных вод спиртовых заводов, перерабатывающих крахмалсодержа-щее сырье, могут применяться аэротенки без специальной камеры регенерации активного ила и со специальной камерой регенерации: одно -, двух - и многоступенчатые; аэротенки с отдельным вторичным Отстойником и в блоке с ним; с пневматической, механической и комбинированной пневмомеханической аэрацией.  [20]

Рекомендуется использовать аэротенки-смесители конструкции кафедры канализации МИСИ им. Подача воздуха в них осуществляется механическим поверхностным аэратором дискового типа с вертикальной осью вращения. Аэратор приводится во вращение от электродвигателя через редуктор. Аэратор используется не только для насыщения сточной воды кислородом воздуха, но и для перемешивания обрабатываемой воды с активным илом и возврата активного ила из вторичного отстойника в аэротенк. Аэротенки-смесители рекомендуемой конструкции несложны в изготовлении, экономичны в эксплуатации и просты в обслуживании.  [21]

Наибольшее распространение получили аэротенки-смесители, совмещенные со вторичными отстойниками.  [22]

При одинаковой пропускной способности аэротенки-смесители занимают меньшую площадь по сравнению с биофильтрами, а также требуют меньших капитальных вложений, хотя эксплуатационные расходы несколько выше.  [23]

На всех этих заводах действуют аэротенки-смесители.  [24]

В качестве биологических окислителей рекомендуется применять аэротенки-смесители с регенераторами. Окислительная мощность аэро-тенков 0 5 - 0 8 кг / м3 сутки.  [25]

При проектировании станции аэрации следует применять аэротенки-смесители, что дает возможность очищать жидкость с высокой щелочностью ( рН9) и устранять резкое влияние токсических веществ - сульфидов и хрома. Окислительная мощность аэротенков должна приниматься не более 700 г БПКполн на 1 ж3 полезной емкости сооружения в сутки.  [27]

Для очистки высококонцентрированных производственных сточных вод применяют аэротенки-смесители. Рассосредоточенная подача сточной жидкости и активного ила по длине аэротенка позволяет выравнивать скорость потребления кислорода и повышать окислительную мощность сооружений. Более совершенной является двухступенчатая схема аэротенков-смесителей с регенераторами.  [28]

На практике чаще всего применяют аэротенки-вытеснители и аэротенки-смесители. На рис. 55, а показана схема аэротенка-вытеснителя.  [30]
