Модернизация вместо консервацииВыбор бетоносмесителя для бетонного завода. Смеситель бетона


Модернизация вместо консервации – Основные средства

Объем бетона, произведенного в России за 12 месяцев 2015 г., составил 25 192,4 тыс. м3, что на 15,6% меньше, чем за тот же период 2014 г. Это самый слабый результат за последние четыре года.

Количество импортированных бетонных заводов в прошлом году также сократилось в несколько раз (лидером по количеству ввезенных из-за рубежа новых заводов для производства бетона, которые можно по пальцам пересчитать, оказалась турецкая компания MEKA со своей мобильной серией MEKAMIX).

В период экономических трудностей, когда количество заказов сокращается и между производителями бетона обостряется конкуренция, открываются дополнительные возможности для своевременной подготовки к будущему восстановлению рынка, например, можно модернизировать существующий бетонный завод путем внедрения более эффективных технологий и замены отдельных узлов и компонентов. Прежде всего это касается ключевого элемента любого бетонного завода – бетоносмесителя, особенно в случае, если его ресурс уже выработан. Если используемый смеситель не справляется со специальными бетонами с высокой неоднородностью смеси, а в пиковые периоды не может обеспечить достаточную производительность, возможно, его пора заменить на более эффективный вариант. Если же смеситель в порядке, возможно, стоит подумать об установке еще одного для исключения простоев БСУ во время его обслуживания.

При выборе бетоносмесителя помимо требования согласования его с остальным технологическим оборудованием заказчики обычно обращают внимание на частоту технического обслуживания, длительность цикла перемешивания и возможность работы с крупными фракциями (до 150–180 мм). Кроме того, приветствуется устойчивость механизма к нестандартным ситуациям, требующим возобновления работы в заполненном состоянии после отключения питания, разгрузки в аварийной ситуации. Неполная загрузка не должна отражаться на качестве смеси.

При выборе смесителя надо помнить, что смешивание бетона – это достаточно сложный процесс, потому что предполагает использование разнородных материалов натурального происхождения с различными характеристиками и в разных количествах. Каждый из компонентов влияет на вязкость и пластичность смеси. Последовательность, в которой отдельные материалы загружаются в бетоно­смеситель, также имеет большое значение. Залогом успешного смешивания является равномерное распределение инертных материалов, цементной суспензии и химических добавок. Частицы инертных материалов, которые первоначально занимали определенное положение в камере, в конце цикла должны быть распределены по всему объему максимально случайным образом и полностью окружены цементной суспензией. Необходимо, чтобы смесительный цикл захватывал загрузку компонентов и выгрузку смеси. Эффективный способ выгрузки помогает снизить риск сегрегации (расслоения). Технология смешивания играет решающую роль в обеспечении качества и эффективности при производстве бетона.

Как же не ошибиться и подобрать правильный вариант смесителя? По вопросу о том, какой тип бетоносмесителя считать лучшим, нет единого мнения. В СССР были распространены в основном гравитационные бетономешалки или бетоносмесители принудительного действия с вертикально расположенным валом и фиксированными лопастями. Эти смесители хорошо подходили для подвижных смесей с крупными частицами заполнителя, наличие которых само по себе улучшает качество перемешивания, но не справлялись с мелкозернистыми (жесткими) смесями.

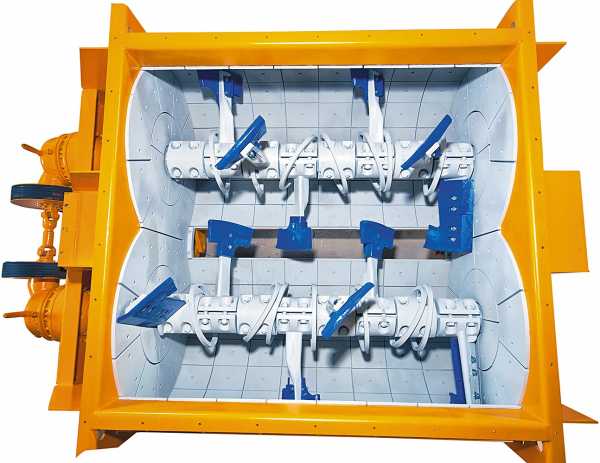

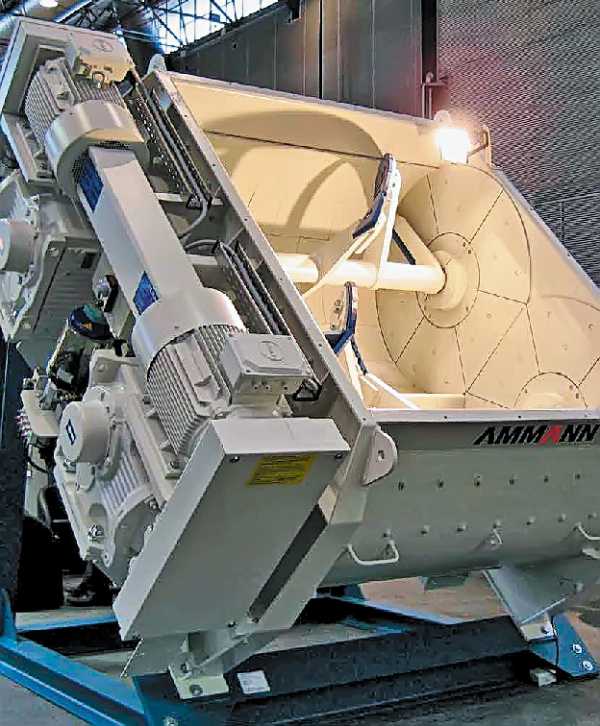

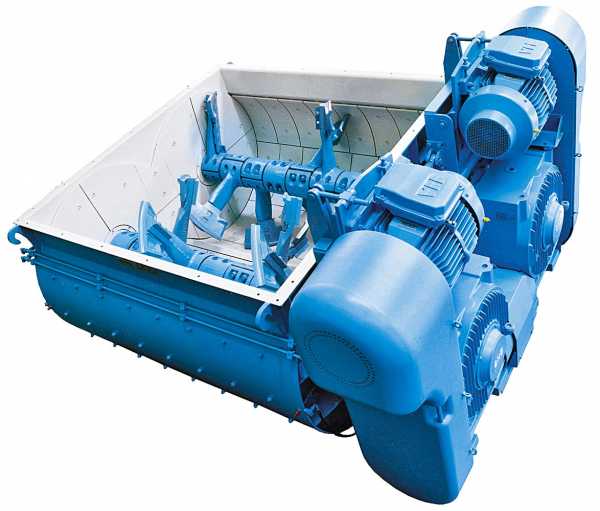

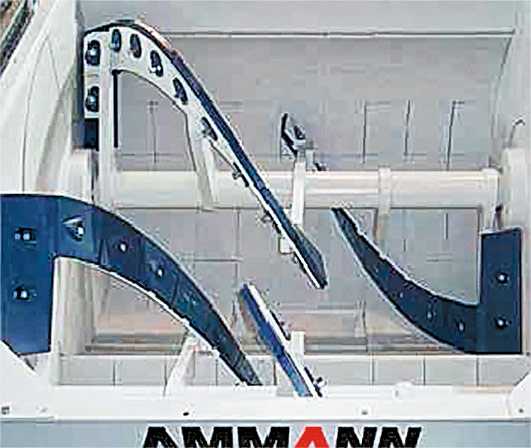

Двухвальные бетоносмесители принудительного действия с горизонтально расположенными валами, вращающимися синхронно в противоположных направлениях, обеспечивают приемлемое качество смеси и достаточную производительность в большинстве случаев. Лопатки такого бетоносмесителя создают два встречных винтовых потока, которые перемещаются в горизонтальной плоскости с постоянной скоростью. Лопатки в конце каждого вала повернуты таким образом, что смесь, после того, как достигает конца одного вала, подается на второй вал. Основное смешивание происходит в центральной части корыта в области столкновения этих потоков, где создается высокотурбулентная зона. Высокая степень смешивания достигается уже за первые 30 секунд при относительно небольшой скорости вращения валов. К достоинствам этого типа бетоносмесителей можно отнести низкое энергопотребление и быструю разгрузку. Процесс выгрузки в двухвальном смесителе происходит через затвор, расположенный между валами, в основном под действием силы тяжести. Остальная часть материала зачищается широкими лопастями. Риск сегрегации в такой конструкции сведен к минимуму. Качество работы двухвального смесителя при неполной загрузке остается неизменным. Многие отмечают то, что лопасти такого смесителя приходится менять довольно часто по причине износа, а также сложную про­цедуру очистки.

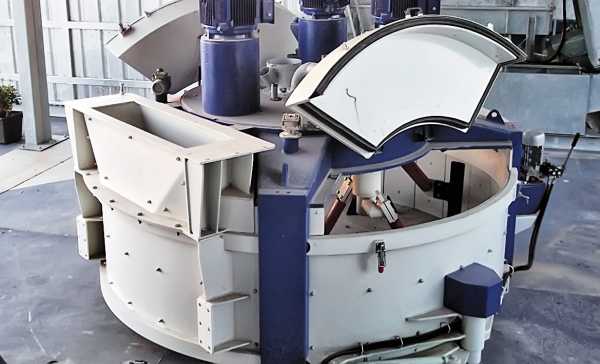

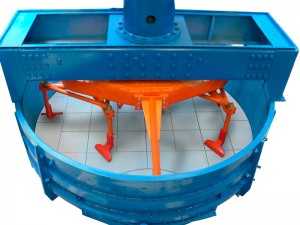

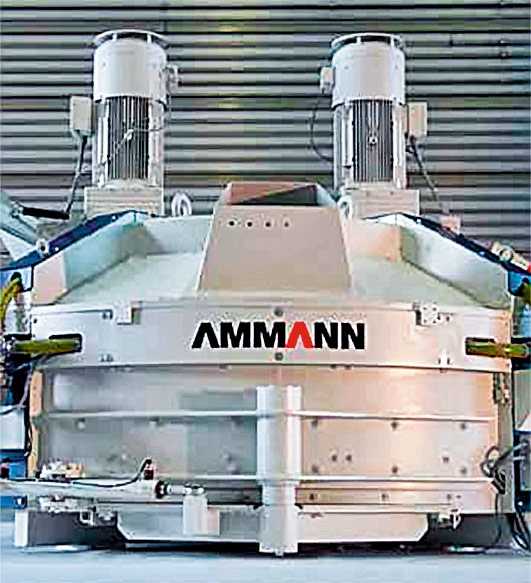

Планетарные бетоносмесители принудительного действия имеют более сложную конструкцию. Характерной особенностью смесителей данного типа является ротор, вращающийся внутри тарельчатой емкости вокруг вертикальной центральной оси, приводящий в действие несколько пар лопастей. Каждая пара в свою очередь вращается вокруг собственной оси, а весь блок лопастей вращается вокруг общего приводного вала и создает встречные потоки, скорость которых постоянно меняется. Специальные скребки отталкивают скапливающийся на периферии материал к центру емкости под смесительные лопасти. Внутренняя часть планетарного смесителя не имеет острых краев или углов. Свободная зона в центральной части смесителя хорошо приспособлена для равномерной подачи воды, цемента и химических добавок или установки датчика влажности. По всему периметру корпуса смесителя располагаются инспекционные люки.

Среди преимуществ данного типа смесителей специалисты отмечают хорошие результаты при выполнении наиболее сложных задач по смешиванию (в планетарном смесителе компоненты перераспределяются почти полностью за один оборот рабочих органов), например при работе со специальными бетонами (самоуплотняющиеся, волокнистые, цветные, высокопрочные и т. п.), а также при смешивании других, в том числе мелкодисперсных, материалов (глина, силикаты, металлургические порошки). Повторный запуск планетарного смесителя со смесью после внезапной остановки не вызывает затруднений. Благодаря большим сегментным дверям чистить планетарный смеситель достаточно просто. Процесс смешивания можно регулировать путем плавного изменения скорости вращения лопастей.

К недостаткам можно отнести сложную конструкцию привода, требующую регулярного обслуживания, более высокую стоимость, чем у двухвальных смесителей, и достаточно дорогой ремонт в случае необходимости замены планетарной звездочки. Для полной выгрузки смесителя необходимо больше времени в силу особенностей устройства разгрузочного затвора, который обычно имеет сравнительно небольшой размер. Во время смешивания возможно гравитационное расслоение компонентов смеси, имеющих различную насыпную массу из-за того, что процесс смешивания протекает в основном в горизонтальной плоскости.

Эти два типа бетоносмесителей наиболее распространены и имеются в линейках большинства производителей.

Производители оборудования

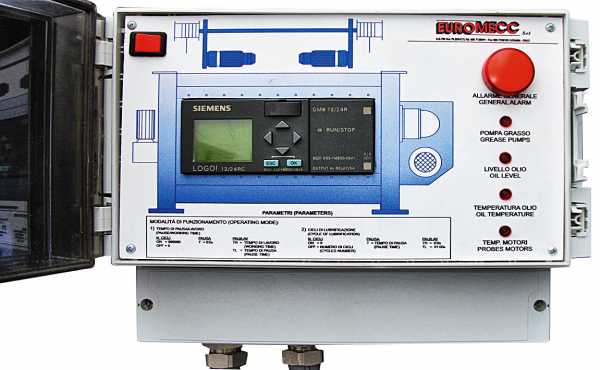

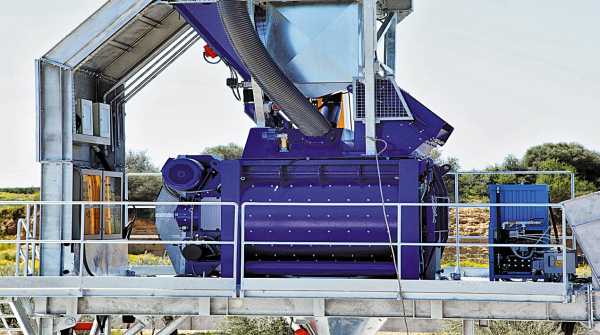

Итальянская компания Euromecc предлагает серию из 11 двухвальных горизонтальных смесителей MEB, которые обеспечивают от 1 до 8 м3 готовой бетонной смеси на выходе. Емкость MEB выполнена из усиленной листовой стали и облицована в шахматном порядке сменной износостойкой броней. Валы приводятся в действие с помощью двух электродвигателей мощностью от 22 до 90 кВт, установленных в верхней части корпуса, что облегчает доступ к нижней части емкости. Для удобства замены смесительные рычаги из сфероидального чугуна GS 600 с лопатками в количестве от 12 до 40 шт. прикреплены к валу болтами.

Система уплотнения валов лабиринтного типа собрана из полиуретановых колец и прокладок из ректифицированной стали. Автоматическая система смазки с резервуаром на 4 кг распределяет смазочное вещество по всем точкам обслуживания. Разгрузочный затвор оснащен тремя концевыми выключателями, которые подают сигнал об открытии, закрытии или полуоткрытом состоянии. В крышку смесителя встроен инспекционный люк, укомплектованный защитной решеткой и уплотнителем против попадания пыли. В аварийном режиме можно открыть разгрузочный затвор вручную с помощью гидравлического насоса.

Серия планетарных смесителей MEP в составе шести моделей (объемом от 0,5 до 2,5 м3) оборудована смесительными лопатками, выполненными из хромового сплава твердостью HB 700 с количеством смесительных звезд от одной до трех. Форма лопаток обеспечивает однородность смеси и сокращает время перемешивания, разгрузки, а также способствует низкому износу. Прочные смесительные рычаги с увеличенной толщиной не поддаются деформации и приводятся в действие двумя электродвигателями через планетарные редукторы. Широкие секции емкости смесителя, включая инспекционные люки, покрыты пластиком HD 10 мм для предотвращения налипания бетона. Все смесители серии MEP подготовлены для установки вращающихся форсунок системы промывки с автоматическим открытием (опция). Промывочные струи вращаются на 360°, охватывая все участки внутренней поверхности. Опцио­нально можно заказать броню из износостойкой стали Hardox 500 толщиной 20 мм.

Компания Liebherr более 50 лет разрабатывает и производит смесители разных типов. В специально оборудованной лаборатории постоянно совершенствуются и модернизируются системы смесителей на основании опытов с различными материалами. Двухвальный смеситель Liebherr DW характеризуется высокой мощностью и эффективностью, поэтому хорошо подходит для перемешивания больших объемов товарного бетона и раствора (объем камеры от 2,25 до 6,0 м3). Современные версии смесителей с дополнительными завихрителями для улучшения качества смешивания созданы на базе хорошо зарекомендовавшего себя тарельчатого смесителя типа R. Смесители RIM выпускаются в зависимости от размера с одним или двумя завихрителями (RIM-M/ RIM-D). Смесители типа RIН производятся с одним или двумя завихрителями с гидроприводом, преимущество такого механизма заключается в бесступенчатой регулировке числа оборотов завихрителя и смене направления вращения (RIH-M/ RIH-D). Тарельчатые смесители могут иметь рабочий объем от 0,5 до 3,0 м3. Смесители тарельчатого типа подходят для производства различных бетонных смесей (товарный бетон, раствор, бетон для ЖБИ, особо жесткие смеси). Известно, что смесители компании Liebherr имеют высокую надежность, долгий срок службы. Для точного определения влажности инертных материалов при дозировке применяются разработанные Liebherr датчики влажности. Для бесконтактного определения температуры бетонной смеси непосредственно в смесителе компания Liebherr предлагает систему измерения температуры Litronic-TMS. Вся линейка Liebherr для интенсивного смешивания оснащается сменными элементами футеровки и лопатками. В базовой комплектации они изготавливаются методом кокильного литья из хромоникелевой стали. Для особо сложных материалов облицовка может выполняться керамической плиткой.

Двухвальные смесители принудительного действия серии EMDW компании Elba (с 2020 г. входит в Ammann Group) выдают от 2 до 4,5 м3 жесткого бетона за один замес. В смесителях серии EMDW используется безболтовое крепление брони. В качестве опции предлагается мойка высокого давления с четырьмя вращающимися струйными форсунками, установленными в верхней части бетоносмесителя. По желанию заказчика бетоносмеситель может быть оборудован устройством для ввода добавок и воздухоотводом с возможностью подключения к весам цемента и фильтру. Есть возможность установить видеокамеру с подсветкой для наблюдения за процессом перемешивания. Для обслуживания лабиринтного уплотнения основных валов требуется снять два сегмента внутри смесителя. Для привода валов используются конический редуктор и ременная передача, выгрузной затвор открывается с помощью пневмоцилиндров.

Планетарные противоточные смесители Elba EMPG и EPM с выходом от 2,5 до 4 м3 используются для получения различных видов бетона, включая сверхпрочный бетон, пенобетон, тяжелый бетон и т. д., при производстве тротуарной плитки, труб, конвейерного производства готовых изделий. Устройство очистки высокого давления с 3–4 вращающимися форсунками (рабочее давление 100 бар) предлагается как опция.

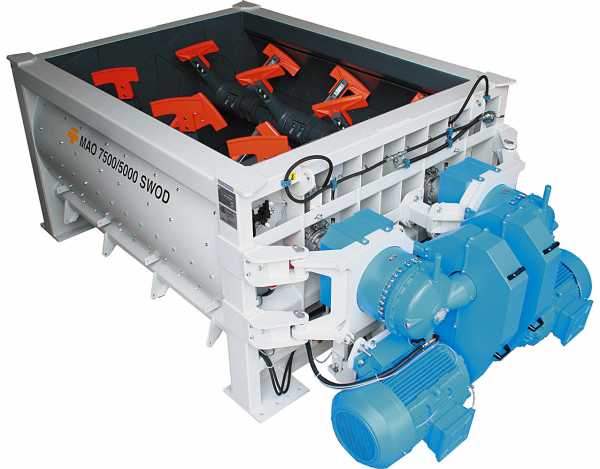

Итальянская компания Sicoma с почти 70-летней историей известна далеко за пределами Италии. Ассортимент двухвальных смесителей Sicoma MAO насчитывает 10 моделей с объ­емом готового замеса от 1 до 8 м3. Из особенностей конструкции можно отметить усиленную раму емкости, которая выдерживает надстройку бункера инертных материалов без дополнительных конструкций, броню из легированного чугуна с минимальной твердостью 530 HB, модульные опоры валов в двух разных корпусах. Вращение от двигателей на валы передается через планетарные редукторы. Подшипники валов смазываются в масляной ванне, уплотнения выполнены по собственной технологии и состоят из двух дисков, вращающихся в противоположных направлениях и получающих жидкую смазку, которая подается с помощью автоматического насоса в экономичном режиме.

Для планетарных смесителей MP Sicoma разработала специальный редуктор с масляным картером для эффективного охлаждения зубчатых колес в пиковые периоды работы с большой нагрузкой. Планетарные смесители обеспечены затворами с ручным, пневматическим или гидравлическим приводами. Подача воды в бетоносмесители MP осуществляется через перфорированные трубы с инжекторами, которые равномерно распределяют воду по всей поверхности чаши бетоно­смесителя. Мойка может осуществляться с использованием поставляемой опцио­нально моечной станции высокого давления, которая подает воду к специальным жиклерам, установленным непосредственно над рычагами бетоносмесителя. Загрузка сырьевых материалов происходит через фланец в верхней крышке смесителя или скиповым подъемником (опция). Конструкция скипового подъемника позволяет избежать пыления при загрузке бетоно­смесителя. В качестве других опций возможна установка гидравлических муфт, компенсирующих перегрузку привода при запуске бетоносмесителя с полной загрузкой и приводной дробилки.

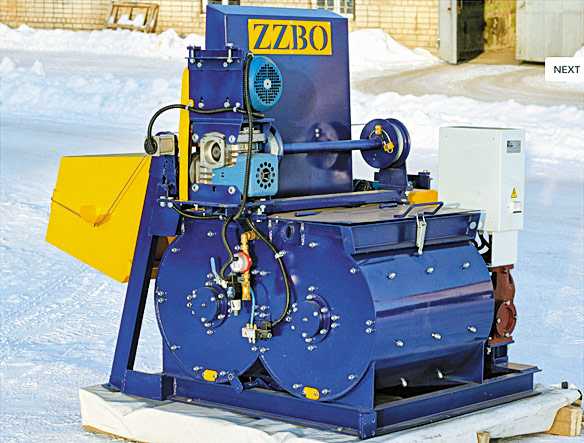

Златоустовский завод бетонного оборудования (ЗЗБО) предлагает ряд двухвальных смесителей с объемом готового замеса до 1,7 м3. Загрузка компонентов бетонной смеси осуществляется непосредственно в корпус бетоносмесителя, для защиты от попадания посторонних предметов предусмотрена защитная решетка. Привод осуществляется от двух электродвигателей Siemens по 30 кВт каждый через ременную передачу, оснащенную защитным кожухом, и два усиленных планетарных редуктора. Частота вращения смесительных валов составляет 32 об/мин. Корпус двухвального бетоносмесителя облицован изнутри сменной (на винтах) износостойкой броней чешуйчатого типа из чугуна ЧХ16Н2. Выгрузка готовой бетонной смеси производится через окно с секторным затвором с двойным гидроприводом в днище корпуса. Бетоно­смесители снабжены автоматической централизованной системой смазки подшипниковых узлов и системой для распыления воды.

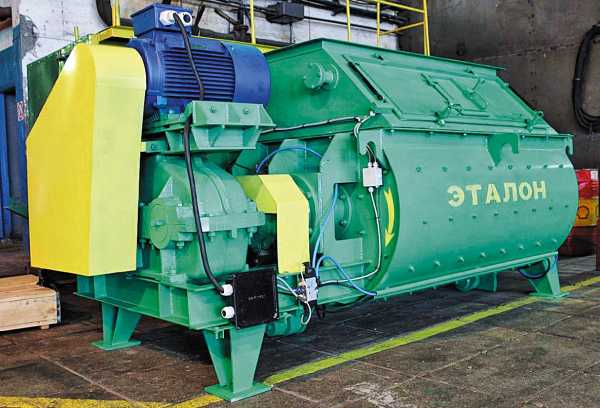

Новосибирский опытный ремонтно-механический завод «Эталон» выпускает двухвальные бетоносмесители СБ-163А с объемом замеса готового бетона от 0,5 до 1,5 м3. Бетоносмесители СБ-163А справляются с приготовлением различных типов бетонов (пескобетонов, керамзитобетонов, тяжелых бетонных смесей), в том числе и сверхжестких смесей. Зазор между лопастями и внутренними стенками корпуса смесителя составляет 2–3 мм. Легкозаменяемая футеровка толщиной 20 мм и лопасти выполнены из износостойкого легированного чугуна. В конструкции используются подшипники и общепромышленные электродвигатели отечественного производства. Передача усилия от электродвигателя на редуктор происходит через клиноременный привод, при этом используются стандартные ремни СВ-2500.

Редуктор со смесительными валами соединяется через зубчатые полумуфты, связанные между собой цепью. Выходы смесительных валов уплотняются с помощью износостойких втулок с дополнительными армированными манжетами. Опоры вала зафиксированы на консолях подшипников и вынесены за пределы рабочей емкости. Централизованная смазка подшипниковых узлов осуществляется насосом и питателем последовательного действия с автоматическим реле. Продольный затвор, находящийся в нижней части корпуса смесителя, оборудован бесконтактными индуктивными датчиками, фиксирующими четыре положения затвора. Гидропривод затвора входит в перечень дополнительного оборудования.



Как видно из нашей краткой подборки, конструктивное исполнение большинства моделей смесителей, предлагаемых на рынке, имеет много общего. Несмотря на важную роль данного элемента в процессе производства бетона, существенных прорывов в области применяемых технологий за последние годы не произошло. «Рабочая лошадка» – классический двухвальный смеситель устраивает многих, особенно если речь идет о производстве обычного товарного бетона и вопрос выбора сводится к оценке объема готовой смеси за один замес, удобства технического обслуживания и ремонтопригодности. В качестве преимуществ практически все изготовители декларируют износостойкость защиты смесительной камеры, надежность уплотнений валов, форму и расположение лопаток.

С точки зрения российского потребителя доступность расходных материалов (элементов брони и лопаток) имеет критическое значение. Конечно, разумным выглядит желание любого производителя заработать на поставке частей, которые требуются постоянно. Новосибирский «Эталон» предлагает нестандартное решение, предоставляя свободный доступ к чертежам элементов защиты, чтобы каждый мог изготовить их самостоятельно.

Если же поставленная задача требует получения современного конструкционного бетона высокого качества, то выбирать бетоно­смеситель придется более тщательно. Некоторые смесители доступны со множеством опций, включая дополнительные скиповые подъемники, дозирующие бункеры и системы взвешивания. Для получения современного высокотехнологичного бетона необходимы высокопроизводительные смесители, оснащенные датчиками контроля влажности в бетоне на этапе приготовления замеса с завихрителями вместо лопаток и с регулируемой скоростью вращения смесительного инструмента.

Более тридцати компаний-производителей со всего мира выпускают десятки различных модификаций бетоносмесительных машин. Первенство по количеству, а также по разнообразию и качеству выпускаемых бетоно­смесителей принадлежит странам Западной Европы (Германия, Италия, Дания), наиболее интересные разработки тоже создаются именно там. Остальные производители идут по пути технологического копирования успешных и проверенных моделей.

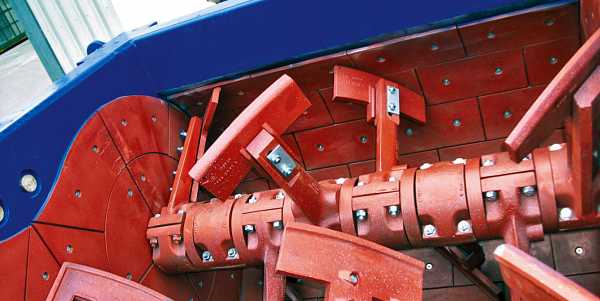

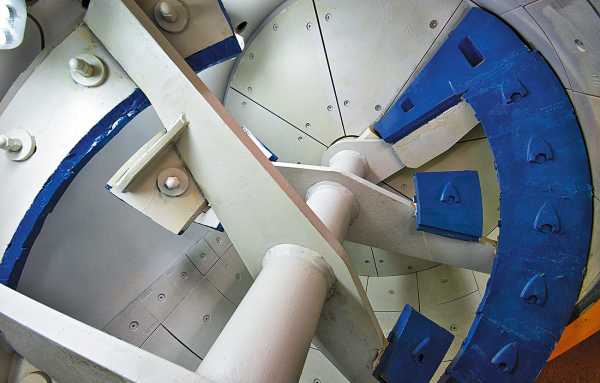

Смесительные лопатки и скребки для перемешивания бетона из материала Hawiflex® как альтернатива чугуну

Срок службы центральных лопаток и боковых скребков играет большую роль при использовании смесителей бетона, поскольку именно эти детали подвержены наиболее сильному абразивному износу и требуют частой замены. Кроме того, чугунные лопатки и скребки из-за собственной большой массы в значительной степени влияют на энергопотребление всего смесительного узла. Хорошей альтернативой изделиям из чугуна могут быть износостойкие лопатки и скребки из нового материала Hawiflex®, обладающие целым рядом преимуществ. Известно, что налипание бетона служит одним из основных факторов износа смесительных инструментов и увеличивает время, необходимое для очистки смесителя.

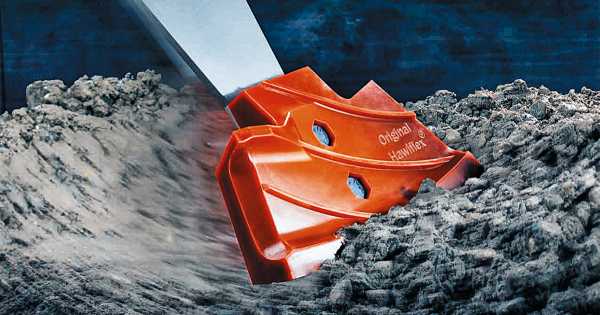

Материал Hawiflex® относится к семейству полиуретановых эластомеров и отличается низкой адгезией, а значит, бетон на такие лопатки практически не налипает. Лопатки из Hawiflex® почти в три раза легче чугунных, уровень шума при работе смесителя при этом ниже. Установка и регулировка таких смесительных лопаток не вызывает трудностей. Лопатки из Hawiflex® могут почти вплотную прилегать к стенкам корыта и соответственно лучше очищать их. Материал Hawiflex® также обладает хорошей маслостойкостью и противостоит порезам. Боковые скребки и центральные лопатки для двухвальных смесителей из Hawiflex® имеют специальный запатентованный профиль поверхности с несколькими ребрами, направляющими смесь от периферии к центру, благодаря которым существенно снижается износ. В основе такого решения лежат принципы гидродинамики. Помимо прочего смесительные лопатки из Hawiflex® достаточно мягкие (твердость по Шору 85А), что позволяет им гасить ударную нагрузку при попадании камней в смеситель. Благодаря этому износ брони планетарных и двухвальных смесителей с использованием Hawiflex® значительно ниже, чем у обычных, оснащенных чугунными лопатками.

Смесительные инструменты из материала Hawiflex® используют сотни клиентов в мире, в том числе в Европе, США, Азии и Африке. Поставки в Россию осуществляет компания «БетМатик Групп» уже в течение двух лет. За это время десятки клиентов смогли оценить качество смесительных инструментов Hawiflex® и для производства товарного бетона, и для нужд комбинатов ЖБИ.

os1.ru

Виды и конструкции бетоносмесителей

Бетоносмесители представляют собой высокоэффективные технические устройства, широко использующиеся в современном строительстве. Применяются они для приготовления бетона или же других строительных растворов на основе цемента. Поскольку практически все строительные работы проводятся с использованием различного рода смесей, бетоносмесители весьма популярны в наше время. Они существенно облегчают и упрощают работу, оптимизируют рабочий процесс и ускоряют выполнение определенных задач.

Назначение и устройство бетоносмесителей

Бетономешалка, называемая также бетоносмесителем, миксером, бетоньеркой или растворосмесителем, на любой строительной площадке является незаменимым инструментом. Данное устройство представляет собой механическую мешалку, предназначенную для создания кормовых, бетонных, растворных и других смесей из твердых и сыпучих компонентов. Основная функция бетоносмесителя – повышение эффективности смешивания составляющих компонентов. Работает бетономешалка за счет бензинового или электрического двигателя, а также желобов и вращающегося барабана.

Устройства данной категории могут быть разных типов: от мини-устройств для небольших частных хозяйств до огромных передвижных бетономесителей, необходимых на крупных предприятиях. То есть размер бетономешалок зависит от предполагаемой задачи. При помощи больших строительных миксеров создают бассейны, подъездные дороги, фундаменты зданий и т.п. Соответственно, на масштабном строительстве необходимо подготовить свободный подъезд для бетономешалки. Для проведения отделочных и ремонтных работ, заливки бетонных дорожек и других аналогичных задач вполне хватает мощности небольших бетоносмесителей. Очень удобно, когда на крупной стройке наряду с большой бетономешалкой используется и компактное устройство для решения локальных вопросов.

С конструкционной точки зрения бетоносмесители представляют собой рабочую емкость, выполненную в виде барабана со специальными лопастями, расположенными внутри устройства. Эти лопасти предназначены для тщательного перемешивания приготавливаемой смеси, снижения нагрузки на корпус и достижения необходимой консистенции раствора. Проведение небольших ремонтных или строительных работ требует использования бетономешалки, способной приготовить раствор объемом до 100 литров. Для строительных бригад идеально подойдут устройства емкостью 100-150 литров. А крупномасштабные работы требуют применения мощных высокопроизводительных бетоносмесителей непрерывного действия.

Виды бетоносмесителей

В зависимости от режима работы такая техника подразделяется на:

  1. Бетоносмесители непрерывного действия. Они, в свою очередь могут быть:- гравитациоными. В таких устройствах перемешивание составляющих частей бетонной смеси происходит за счет использования силы свободного падения этих же компонентов. Применяют данный вид бетономешалок при строительстве крупных объектов, так как их производительность составляет около 120—130 м3 раствора в час. Кроме того, по сравнению с аналогичными устройствами цикличного действия такие бетоносмесители имеют более простую конструкцию и меньшую металлоемкость, и управление их, при необходимости, можно легко автоматизировать.- с принудительным перемешиванием. Производительность этих бетоносмесителей значительно меньше – от 5 до 60 м3/ч. Главной особенностью таких устройств является двухвальная лопастная мешалка (такая же, как и у смесителей асфальтобетонных установок).
  2. Бетоносмесители циклического действия. Используются значительно чаще, нежели аналогичные устройства непрерывного действия. В названии отображена возможность разделения работы строительного миксера на определенные циклы:а) загрузка составляющих частей смеси;б) смешивание;в) выгрузка готового раствора.Так же, как и бетономешалки непрерывного действия, циклические устройства данной категории делятся на:— принудительные, в которых сам процесс перемешивания осуществляется механическими деталями, которые взаимодействуют с компонентами раствора. Они могут быть оснащены неподвижной емкостью, горизонтально или вертикально расположенными валами а также иметь сложную конструкцию, обеспечивающую высокое качество смеси (планетарные бетоносмесители).— гравитационные, в которых основой работы устройства является свободное падение составляющих частей смеси.

Конструкции бетоносмесителей

Наиболее часто используются гравитационные бетоносмесители, оснащенные вращающейся емкостью. Фактически они представляют собой устройства грушевидной формы, снабженные опрокидывающим механизмом загрузки. Лопасти, за счет работы которых и происходит перемешивание, находятся на стенках емкости. Качество смеси и скорость ее смешивания зависят от скорости вращения емкости, количества лопастей и угла наклона чаши. Основными плюсами гравитационного бетоносмесителя с вращающейся емкостью является надежность установки, простота конструкции, быстрая разгрузка устройства, низкая энергонагрузка а также наличие возможности применения крупного заполнителя.

Строительные миксеры гравитационного типа непрерывного действия

Состоят из цилиндрической формы барабана, опирающегося двумя бандажами на опорные ролики. Чтобы барабан горизонтально не смещался, один из бандажей своими внешними поверхностями упирается в опорные ролики. Сами ролики закреплены на металлической раме, которая установлена, в свою очередь, на бетонном фундаменте. От электродвигателя (через зубчатый венец и редуктор) вращение передается на барабан. Внутри его по винтовой линии установлены 30 лопастей ковшового типа. Они поднимают элементы раствора и обеспечивают их свободное падение.

Загружается гравитационный бетоносмеситель при вращении барабана через загрузочную воронку. При этом лопасти захватывают бетонную смесь, поднимают ее вверх и скидывают вниз. Падая, раствор перемещается к разгрузочному концу барабана по его оси. Тщательное перемешивание компонентов смеси обеспечивается особым расположением лопастей. Для разгрузки смеси в конце барабана имеется специальный лоток. Подача воды в барабан осуществляется по трубам, а за дозировкой следит специальный прибор — водомер.

Бетономешалки с принудительным перемешиванием непрерывного действия

Используются чаще всего в стационарных и передвижных бетонных заводах. Корпус их сваривается из листовой стали и внутри облицовывается футеровкой из броневых плит или листовой стали повышенной износостойкости для обеспечения длительной эксплуатации. Устанавливается корпус на раме и закрывается сверху крышкой.

Два вала с прикрепленными к ним смесительными лопастями установлены внутри корпуса. При запуске валы начинают вращаться навстречу друг другу. Для того, чтобы смесь продвигалась в нужном направлении, лопасти установлены по прерывистой винтовой линии. Такая конструкция строительного миксера обеспечивает интенсивное перемешивание и продвижение смеси к разгрузочному отверстию за счет наличия встречных потоков. Производительность бетоносмесителя с принудительным перемешиванием регулируется путем поворота лопастей в пределах от 0 до 90 градусов относительно оси вала.

Привод валов такой бетономешалки осуществляется от электродвигателя через открытую шестеренчатую передачу, редуктор и клинсременную передачу. Загрузочная воронка установлена в передней части строительного миксера. В нее непрерывно поступает сухая смесь. В другом же конце бетоносмесителя имеется трубопровод, подающий в устройство воду. Готовый раствор перемещается в специальный копильник или же непосредственно в транспортные средства. При перерывах в подаче транспортных средств копильник дает возможность собрать бетонную смесь, обеспечивая максимально быструю загрузку автотранспорта и предотвращая простои бетономешалки. Для того, чтобы готовая смесь была высокого качества, необходимо точно рассчитывать соотношение подаваемых в устройство компонентов.

Бетоносмесители циклического действия, принудительные, с неподвижной емкостью.

Основной функцией устройств данного типа является получение подвижных, формовочных, жестких бетонов и легких бетонов со специальными добавками. В настоящее время наиболее распространены два подвида таких бетоносмесителей, оснащенные:

Главным их достоинством является производство раствора высокого качества. Кроме того, строители ценят их за универсальность, позволяющую получать раствор различной подвижности и плотности.

Бетономешалки принудительные, циклического действия, с горизонтальным расположением валов.

Емкость таких бетоносмесителей выполнена в виде корыта. Лопасти, перемешивающие раствор, располагаются на горизонтальных валах. Такая конструкция обеспечивает тщательное перемешивание раствора. Главным недостатком данных устройств считается:

Бетономешалки принудительные, циклического действия, с вертикальным расположением валов.

Смесительная емкость таких миксеров выполнена в виде цилиндрической чаши, дополнительно оснащенной внутри отборным цилиндром. Этот внутренний цилиндр предупреждает накапливание смеси в центре устройства. Перемешивающая часть сконструирована из четырех стоек, на которых закреплены смешивающие и отборные лопатки.

Данный вид бетоносмесителей считается наиболее универсальным. При этом создаваемый им раствор отличается высоким качеством, поэтому такая техника достаточно популярна в строительной среде. При помощи этих устройств можно делать жесткие формовочные составы а также малоподвижные и подвижные бетоны. К недостаткам принудительных бетономешалок данной категории относится слишком высокая мощность электродвигателя и невозможность использования компонентов для смеси различной плотности.

Планетарные бетоносмесители циклического действия

Относятся к принудительным бетономешалкам и обладают такими преимуществами как:

Однако при всех своих достоинствах планетарные бетоносмесители достаточно дорого стоят и технически сложны (сложная трансмиссия, высокая мощность привода, потребность в регулярном техобслуживании). Тем не менее, они обладают высокой производительностью и создают смесь превосходного качества.

Бетоносмесители: цена

Стоимость бетономешалки напрямую зависит от ее основных характеристик, в частности от объема приготовляемого раствора. Небольшие устройства с производительностью от 100 до 200 л можно приобрести, в среднем, за 150-250 у.е. Бетоносмесители, рассчитанные на 200-350 л раствора стоят дороже – от 300 до 1000 у.е. Ну а крупные передвижные строительные миксеры могут стоить от 4000 у.е. и выше.

Для того, чтобы деньги не были потрачены впустую, перед приобретением такого устройства необходимо правильно оценить масштабы строительства, так как излишне большой бетоносмеситель, как и слишком маленькое устройство будут не столько помогать, сколько мешать работе строителей. Кроме того, имеет смысл узнать о производителях данного оборудования, так как цены на заводах, изготавливающих подобную продукцию значительно ниже, чем в магазинах. Можно также воспользоваться услугами интернет-магазинов, работающих напрямую с производителями бетоносмесителей. В таком случае наценка будет минимальной и вполне окупится за счет бесплатной доставки.

o-cemente.info

Бетоносмеситель принудительного действия: самодельная бетономешалка

Бетономешалка является важным элементом при выполнении любых строительных работ, так как позволяет не только сэкономить время и силы на приготовлении раствора, но и повысить качество бетона. Правда, далеко не всем «по карману» купить такой агрегат, так как цена на хорошие бетономешалки довольно высокая. Однако, можно сэкономить средства и сделать ее самостоятельно.

Бетономешалка принудительного действия

Далее мы ознакомимся с наиболее распространенными конструкциями бетономешалок принудительного действия и подробно рассмотрим, как их можно сделать самостоятельно.

Виды бетономешалок

На сегодняшний день без бетономешалок не обходится ни одно строительство, ведь, размешивать раствор из цемента, песка и щебня своими руками физически очень тяжело. Поэтому не удивительно, что данный процесс давно автоматизирован.

Надо сказать, что на строительных площадках можно увидеть самые разные конструкции бетоносмесителей.

Однако, все они условно делятся на два вида:

Теперь рассмотрим особенности каждого вида.

Бетоносмеситель гравитационного типа

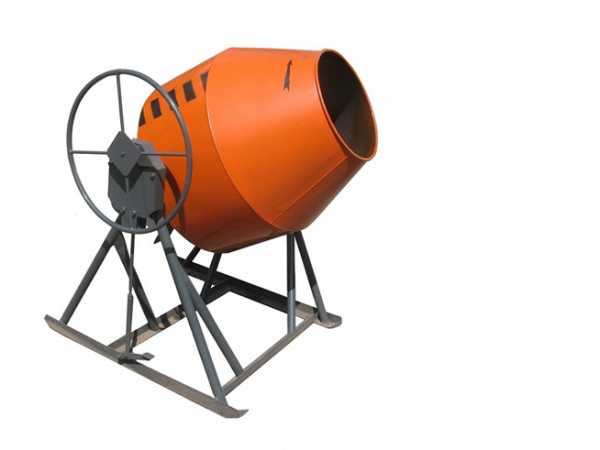

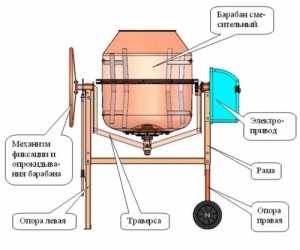

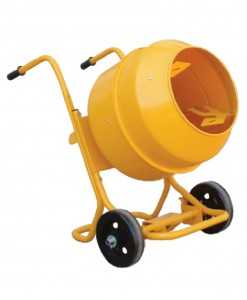

Бетономешалка гравитационного типа

Принцип работы гравитационного аппарата заключается в том, что смесь помещают в специальный барабан, который вращается. При этом раствор вращается вместе с ним и отпадает от стенок под силой тяжести. На стенках барабана имеются лопасти, которые улучшают качество замеса, а также не дают раствору налипнуть.

Данный вид бетономешалок хорош тем, что с их помощью можно размешивать не только бетонные растворы, но и любые другие виды жидких и сухих смесей.

Бетоносмеситель принудительного типа

Главным отличием аппаратов данного типа является то, что барабан в них остается неподвижным, а размешивание происходит за счет вращения лопастей. Такие бетономешалки можно использовать при размешивании любых типов бетонных смесей.

Даже не самый мощный смеситель такого типа способен за пять минут работы изготовить 0,1-0,45 кубических метров раствора. Причем, бетон будет боле однородным, чем смесь, выполненная в других типах машин. Производительность во многом зависит от объема барабана, а также от конструкции лопастей.

Изготовление бетоносмесителя

Основные детали конструкции

Бетономешалка принудительного действия своими руками изготавливается из нескольких основных узлов:

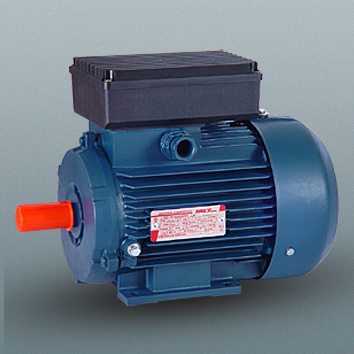

Электродвигатель для бетоносмесителя

Кроме того, чтобы собрать все детали в единую конструкцию, понадобятся следующие инструменты:

Подготовка

Прежде чем начинать работу следует подготовить чертежи бетономешалки принудительного действия. Это несколько облегчит работу, а также позволит избежать ошибок и переделок.

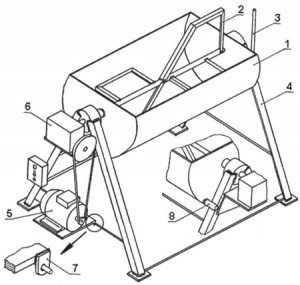

Схема бетоносмесителя с горизонтальным расположением барабана

Надо сказать, что существуют различные конструкции подобных агрегатов и в первую очередь они различаются расположением барабана. Он может быть:

Вертикальным В этом случае у бочки срезается верх, для засыпки компонентов раствора, и горловина, через которую будет проходить вал.
Горизонтальным Емкость и вал располагаются горизонтально, при этом у нее срезается боковина.

Чертежи бетономешалки принудительного типа можно выполнить самостоятельно, посмотрев на готовые конструкции, либо найти в интернете.

Сборка смесителя с горизонтальным расположением барабана

Теперь рассмотрим, как собирается принудительная бетономешалка своими руками с горизонтальным расположением бака:

Так как конструкция будет достаточно тяжелой, с одной стороны можно предусмотреть ось с колесами. В этом случае один треугольник рамы должен быть меньше другого. Его размер подбирается в зависимости от радиуса колеса.

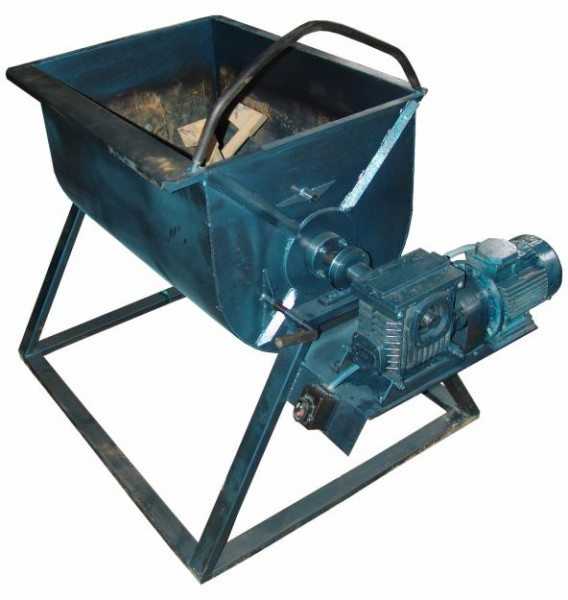

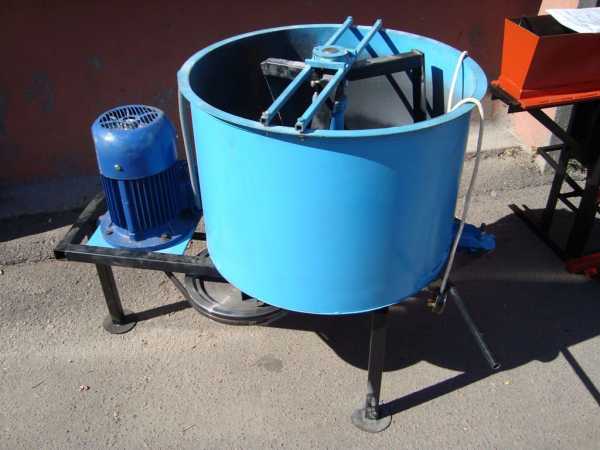

На фото – пример готового самодельного смесителя

Совет! Для изготовления рамы можно воспользоваться уголками от старой кровати.

Теперь самодельная бетономешалка принудительного действия готова, осталось только проверить ее в работе.

Совет! При изготовлении такой бетономешалки можно выполнить ручку, которая позволит вращать ось механическим способом. Благодаря этому можно будет использовать бетономешалку даже в условиях отсутствия электричества. Ведь вращать ручку гораздо проще, чем замешивать бетонный раствор лопатой.

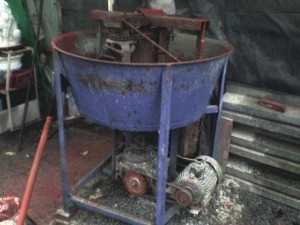

Пример самодельного смесителя с вертикальным расположением барабана

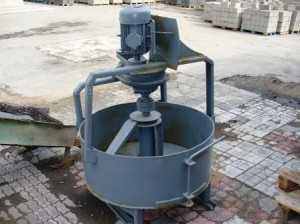

Сборка бетоносмесителя с вертикальным расположением барабана

Конструкция аппарата данного типа существенно отличается от вышеописанной машины.

Чтобы изготовить подобный принудительный бетоносмеситель своими руками, надо выполнить следующие действия:

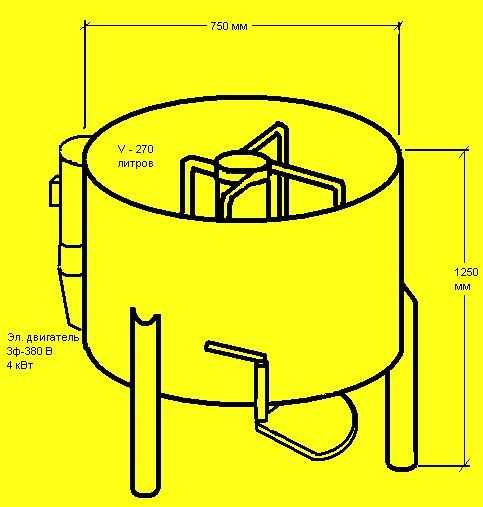

Схема простого смесителя

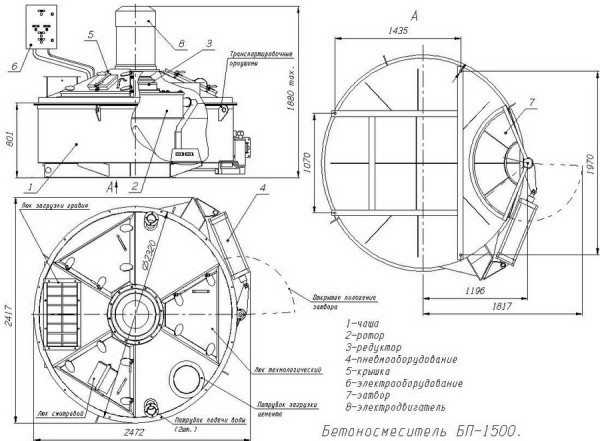

Чертеж бетоносмесителя

Совет! При выполнении бетонных работ, следует позаботиться не только о бетоносмесителе, но и инструментах для дальнейшей обработки материала. Наиболее распространенной операцией является резка железобетона алмазными кругами, а также алмазное бурение отверстий в бетоне.

Вот, пожалуй, и все основные моменты изготовления бетономешалки. Конечно, ее производительность будет не такой высокой, как в случае с аппаратами заводского производства, которые за первые 20 секунд размешивают раствор до готовности около 80 процентов, однако ее вполне хватит для выполнения частных строительных работ. Причем, качественно размешивать с ее помощью можно бетонный раствор как с щебнем, так и без крупного наполнителя.

Вывод

Имея хотя бы незначительный опыт работы с металлом и сварочным аппаратом, выполнить бетономешалку вполне возможно самостоятельно. Конечно, мы рассмотрели лишь основные моменты изготовления конструкции, поэтому прежде чем приступать к работе следует продумать все технические моменты до мелочей, либо воспользоваться готовыми чертежами.

Итогом такой работы станет существенная экономия средств, и в то же время упрощение процесса строительства. Из видео в этой статье можно получить дополнительную информацию по данной теме.

загрузка...

masterabetona.ru

Классификация смесителей - Бетонная смесь

Навигация:Главная → Все категории → Бетонная смесь

Классификация смесителей Классификация смесителей

В строительном производстве применяют бетоносмесители, предназначенные для приготовления бетонной смеси, и растворо-смесители — для приготовления строительного раствора.

В состав любой смесительной машины входят смесительная емкость, рабочие органы, их привод, загрузочные и выгрузочные устройства.

Бетоно- и растворосмесители классифицируют по трем основным признакам: условиям эксплуатации, режиму работы и способу смешивания.

По условиям эксплуатации бетоно- и растворосмесители подразделяют на передвижные и стационарные.

Передвижные смесители используют при небольших объемах строительных работ, обычно на рассредоточенных объектах, а также на ремонтно-строительных работах. В основном это смесители небольшой производительности и со смесительными емкостями малых или средних размеров. В зависимости от конструкции смесители перевозят на колесах, салазках, вручную или прицепом, на платформе или в кузове транспортного средства.

Стационарные смесители применяют в комплекте технологического оборудования бетонных и растворных заводов, бетоно- и растворосмесительных установок средней и большой: производительности.

По режиму работы бетоно- и растворосмесители подразделяют на цикличные (периодического действия) и непрерывного действия.

В цикличных смесителях процесс приготовления бетонной смеси или раствора протекает по операциям: загрузка, перемешивание и выгрузка готового замеса. Они совершаются последовательно одна за другой, и сумма отрезков времени на каждую составляет полный цикл на замес. Каждая последующая порция компонентов бетона и раствора может быть подана в смесительную емкость только после выгрузки готового замеса.

При цикличном процессе привод, в том числе силовой агрегат, и рабочие органы смесителя работают в повторно-кратковременном режиме. Переменные усилия в рабочих элементах машины от минимальных до максимальных повторяются при каждом цикле. Такой режим работы отрицательно влияет на срок службы оборудования. Однако при цикличных процессах значительно проще удовлетворяются потребности строек в многомарочных бетонных смесях или растворах, так как каждый отдельный замес может быть приготовлен по определенному рецепту. Кроме того, можно регулировать длительность смешивания.

Главным показателем цикличных бетоно- и растворосмесителей является полезная вместимость емкости, в которой смешиваются компоненты. В технической характеристике вместимость характеризует величину объема готового замеса в литрах или кубических метрах, а также величину объема по загрузке сыпучими компонентами.

Смесители непрерывного действия загружаются компонентами бетонной смеси или раствора непрерывным потоком с ломощью ленточных питателей или ленточных конвейеров. Все сыпучие компоненты подаются одновременно, образуя на ленте слой материалов, например песка, цемента, щебня нескольких фракций. Вместе с сыпучими составляющими также непрерывной струей непосредственно в смесительную емкость подается вода.

В процессе перемешивания смесь перемещается к выгрузочному отверстию. Готовая смесь непрерывно поступает в транспортные средства.

Главным показателем смесителей непрерывного действия является производительность, измеряемая в м3/ч.

Смесители непрерывного действия широко применяют в строительстве там, где требуется одномарочный бетон или раствор и нет необходимости часто переналаживать дозаторы.

По способу смешивания различают бетоносмесители гравитационные и принудительного смешивания, а растворосмесители — только принудительного смешивания.

Гравитационные бетоносмесители представляют собой машины, рабочими органами которых служат вращающиеся барабаны, на внутренних поверхностях которых размещены лопасти. При вращении барабана компоненты бетонной смеси подхватываются лопастями и поднимаются в верхнее положение, откуда свободно падают, перемешиваясь с нижними слоями, а последние увлекаются вверх. Таким образом происходит смешивание исходных материалов. Гравитационные бетоносмесители хорошо смешивают умеренно подвижные и подвижные бетонные смеси, но не обеспечивают достаточной однородности жестких и малоподвижных бетонных смесей.

Смесители принудительного действия представляют собой машины, в смесительных емкостях которых исходные материалы смешиваются под воздействием вращающихся лопастей.

Смесительная емкость может быть корытообразной формы с горизонтальным расположением лопастных валов, чашеобразной с вертикальным лопастным валом и в виде бака с вертикальным быстровращающимся ротором. В этих смесителях можно приготовлять малоподвижные и жесткие бетонные смеси и растворы на плотных и пористых заполнителях, получая хорошо перемешанную однородную смесь. Однако такой способ требует приложения значительных усилий и вызывает сравнительно большое абразивное изнашивание рабочих органов. Затрачиваемая мощность для привода смесителей принудительного действия намного превышает мощность, необходимую для привода гравитационных смесителей одинаковой вместимости или производительности. Недостаток смесителей принудительного смешивания заключается также в ограничении максимальных размеров зерен крупного заполнителя по сравнению с гравитационными смесителями. Кроме того, сравнительно большая стоимость их изготовления отражается на отпускной цене и себестоимости приготовления смеси.

Растворосмесители цикличные (кроме турбулентных растворо-смесителей) в соответствии с ГОСТ 6508—74 характеризуются параметрами, приведенными в табл.

Похожие статьи:Ремонт и восстановление бетонных изделий

Навигация:Главная → Все категории → Бетонная смесь

Статьи по теме:

Главная → Справочник → Статьи → Блог → Форум

stroy-spravka.ru

Смесители и бетономешалки: строительное оборудование для дачи

Для строительства характерны свои неотъемлемые атрибуты и различные бетономешалки и смесители являются как раз таковыми.

Что такое бетономешалка

Бетоносмеситель. Фото.

Эти устройства, которые все называют по-разному: от смесителей до бетономешалок и строительных миксеров (подробнее про заливку цемента миксером читайте тут). Принцип работы бетономешалки заключается в том, что она помогает довести различные компоненты, предназначенные для строительства, до однородной бетонной массы. Вы можете встретить как большие бетономешалки, предназначенные для капитального строительства, так и компактные локальные смесители, которые отлично подойдут даже при строительстве меньшего размаха.

Бетономешалка значительно упростит и ускорит процесс приготовления необходимого раствора, даже если вам нужно всего лишь проложить уличную дорожку или залить фундамент для дачной беседки. В зависимости от объёма работ, понадобиться определённое количество времени и усилий, а прибегая к помощи смесителей, вы сможете заниматься своими делами, пока готовиться раствор.

Что касается раствора, то стоит добавить пару слов касательно того, что для приготовления различных его типов потребуются смесители и бетономешалки разных категорий.

Виды бетономешалок

Стационарный бетоносмеситель фото

Классификация бетонных смесителей не отличается особым разнообразием и включает стационарные и передвижные бетономешалки. К передвижным, как вы уже догадались, относятся достаточно объёмные бетономешалки, которые помимо приготовления необходимого бетонного раствора выполняют ещё и функцию его транспортировки на место строительства.

Передвижная бетономешалка фото

Бетономешалки, как правило, состоят из одних и тех же основных составляющих, которые включают наличие большой ёмкости, или как её ещё называют барабана, в котором собственно и происходит весь процесс перемешивания раствора. Кроме этого бетономешалки оснащены редуктором и электродвигателем разной мощности. Барабан с лопастями внутри является основным рабочим элементом любого бетонного смесителя.

Выбирая бетономешалку, необходимо решить, для какого объёма работы будет оптимальным тот или иной смеситель, хватит ли мощности двигателя и соответствуют ли особенности конструкции.

Типы смесителей по лопастям и объёму барабана

Бетономешалка принудительного типа фото

Существуют бетономешалки, относящиеся к принудительному типу, которые состоят из стационарно барабана, лопасти в котором напоминают лапы паука. Такого рода бетономешалки не очень качественно справляются с перемешиванием крупных частиц и больше подходят для приготовления различного рода жидких растворов.

Бетономешалка свободного типа фото

Бетонные смесители свободного, или гравитационного типа, более предпочтительны, так как выгодно отличаются от бетономешалок, относящихся к принудительному виду. Это объясняется большим объёмом барабана и несколько отличающейся формой лопастей, благодаря чему, в таких смесителях можно готовить как более жёсткие смеси для строительства, так и растворы более лёгкой консистенции. Форма барабана и лопастей позволяют без труда проводить тщательную очистку ёмкости после использования от остатков приготовленного раствора.

Электрические бетономешалки значительно упрощаю процесс проведения строительных работ, которые зачастую ограничены определёнными сроками. Без специальных бетонных смесителей любые строительные работы затягивались бы на определённо более длительные сроки, и качество растворов было бы гораздо хуже. Если вы хотите покончить со строительством на дачном участке как можно скорее и наслаждаться отдыхом, то настоятельно рекомендуется обзавестись бетономешалкой.

Что касается технологии приготовления бетонного раствора, то она как нельзя проста и заключается в том, что к таким сухим смесям как песок, цемент и прочее, добавляется вода. Нужно лишь проследить за правильными пропорциями, чтобы раствор не был слишком жидким или наоборот, чересчур густым, с наличием крупных частиц.

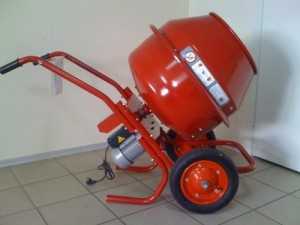

Бетономешалки для использования в бытовых целях, как правило, имеют барабан, объём которого может составлять до 150-160 литров. Такого рода небольшие смесители зачастую используются при ремонте или мелкомасштабном строительстве. Если, к примеру, вам необходимо соорудить дорожку в вашем саду или залить стяжки в помещении, то подобные бетонные смесители справятся с такими задачами без проблем.
